Woltomierz to kluczowe urządzenie w elektryce, które służy do pomiaru napięcia elektrycznego, czyli różnicy potencjałów między dwoma punktami w obwodzie. Mierzy napięcie w voltach (V) i jest niezbędne do określenia ilości energii elektrycznej dostępnej w danym miejscu obwodu. Woltomierze mogą mierzyć napięcie zarówno w obwodach prądu stałego (DC), jak i przemiennego (AC), co czyni je wszechstronnym narzędziem w różnych zastosowaniach elektrycznych.
Podłączając woltomierz równolegle do badanego elementu obwodu, uzyskujemy dokładne wyniki pomiarów, bez wpływu na działanie samego obwodu. Wartości napięcia mogą być mierzone w szerokim zakresie, od mikrowoltów (μV) do megawoltów (MV). W artykule przyjrzymy się bliżej działaniu woltomierza, jego zastosowaniom oraz wpływowi rezystancji wewnętrznej na dokładność pomiarów.Kluczowe wnioski:
- Woltomierz mierzy napięcie elektryczne, wyrażone w woltach (V).
- Urządzenie to działa w obwodach prądu stałego (DC) i przemiennego (AC).
- Podłączenie woltomierza równolegle do obwodu jest kluczowe dla uzyskania dokładnych pomiarów.
- Woltomierz może mierzyć napięcie w szerokim zakresie, od mikrowoltów do megawoltów.
- Rezystancja wewnętrzna woltomierza wpływa na dokładność pomiarów, co warto wziąć pod uwagę przy wyborze urządzenia.
- Praktyczne zastosowania woltomierza obejmują różne sytuacje w codziennym życiu, od napraw elektrycznych po pomiary w laboratoriach.
Co mierzy woltomierz? Zrozumienie podstawowych funkcji
Woltomierz to urządzenie, które ma kluczowe znaczenie w pomiarze napięcia elektrycznego. Mierzy różnicę potencjałów między dwoma punktami w obwodzie elektrycznym, a wyniki pomiaru wyrażane są w woltach (V). Dzięki temu woltomierz pozwala określić, ile energii elektrycznej jest dostępnej w danym miejscu obwodu. Jego zastosowanie jest niezwykle istotne w różnych dziedzinach, od domowych instalacji elektrycznych po bardziej zaawansowane systemy przemysłowe.
Woltomierz działa zarówno w obwodach prądu stałego (DC), jak i przemiennego (AC), co czyni go wszechstronnym narzędziem. W praktyce, wartości napięcia mogą być mierzone w szerokim zakresie, od mikrowoltów (μV) do megawoltów (MV). Warto również zaznaczyć, że podłączenie woltomierza do obwodu powinno odbywać się równolegle do badanego elementu, co jest kluczowe dla uzyskania dokładnych wyników pomiarów.
Definicja woltomierza i jego rola w pomiarach
Woltomierz to urządzenie, które jest niezbędne do precyzyjnego pomiaru napięcia elektrycznego. Jego główną funkcją jest mierzenie różnicy potencjałów między dwoma punktami, co pozwala na ocenę stanu obwodu elektrycznego. Woltomierze są używane w różnych zastosowaniach, od diagnostyki elektrycznej po monitorowanie i kontrolę systemów energetycznych. Dzięki nim można szybko i efektywnie identyfikować problemy w instalacjach oraz zapewnić ich prawidłowe funkcjonowanie.
Jakie napięcie mierzy woltomierz w obwodach elektrycznych?
Woltomierz jest w stanie mierzyć różne rodzaje napięcia w obwodach elektrycznych, w tym napięcie stałe (DC) oraz napięcie przemienne (AC). Napięcie stałe jest charakterystyczne dla obwodów, w których kierunek przepływu prądu nie zmienia się, na przykład w bateriach czy zasilaczach. W takich przypadkach woltomierz dostarcza stabilne odczyty, co ułatwia ocenę stanu obwodu. Z kolei napięcie przemienne zmienia kierunek przepływu prądu w regularnych odstępach czasu, co jest typowe dla obwodów zasilanych z sieci elektrycznej.
Podczas pomiaru napięcia przemiennego, woltomierz często wykorzystuje funkcje, które umożliwiają obliczenie wartości skutecznej (RMS) napięcia, co jest kluczowe dla prawidłowej oceny jego wartości. Wartości napięcia mogą być mierzone w różnych zakresach, od mikrowoltów (μV) do megawoltów (MV), co pozwala na wszechstronne zastosowanie woltomierza w różnych dziedzinach. Dzięki temu, woltomierz staje się niezbędnym narzędziem w diagnostyce i monitorowaniu obwodów elektrycznych.
Jak woltomierz mierzy napięcie w obwodach DC i AC?
Woltomierz stosuje różne techniki pomiarowe do określenia napięcia w obwodach prądu stałego (DC) i przemiennego (AC). W przypadku napięcia stałego, woltomierz mierzy różnicę potencjałów między dwoma punktami, co daje stabilny odczyt. Przykładem mogą być zasilacze lub baterie, gdzie napięcie nie zmienia kierunku. Z kolei w obwodach napięcia przemiennego, woltomierz musi obliczyć wartość skuteczną (RMS) napięcia, ponieważ kierunek prądu zmienia się cyklicznie. Takie pomiary są kluczowe w instalacjach elektrycznych, które korzystają z sieci energetycznej.
| Typ napięcia | Technika pomiarowa | Przykład zastosowania |
|---|---|---|
| Napięcie stałe (DC) | Bezpośrednie pomiary różnicy potencjałów | Baterie, zasilacze |
| Napięcie przemienne (AC) | Pomiar wartości skutecznej (RMS) | Instalacje domowe, przemysłowe |

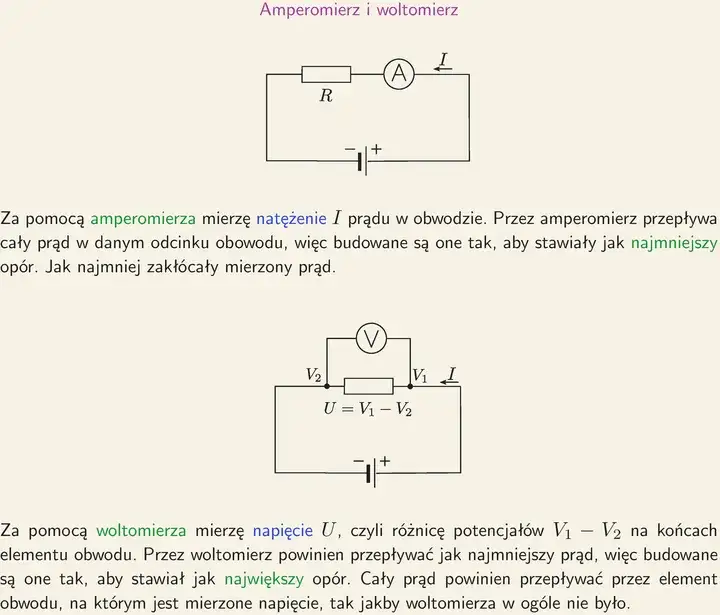

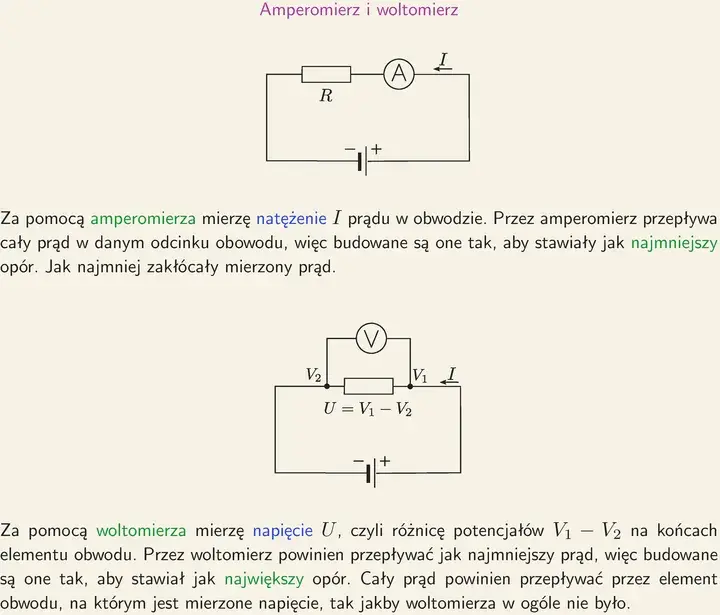

Dlaczego woltomierz należy podłączać równolegle do obwodu?
Podłączenie woltomierza równolegle do obwodu jest kluczowe dla uzyskania dokładnych pomiarów napięcia. Taki sposób połączenia pozwala na zmierzenie różnicy potencjałów bez wpływu na sam obwód. Gdy woltomierz jest podłączony równolegle, nie zmienia on warunków pracy obwodu, co zapewnia wiarygodne wyniki. W przeciwnym razie, podłączenie woltomierza szeregowo mogłoby wprowadzić dodatkowe opory, co zafałszowałoby pomiar napięcia. Dlatego, aby uzyskać precyzyjne dane, zawsze należy pamiętać o równoległym podłączeniu woltomierza.
Wpływ rezystancji wewnętrznej woltomierza na pomiary
Rezystancja wewnętrzna woltomierza ma istotny wpływ na dokładność pomiarów napięcia. Każdy woltomierz, nawet ten o wysokiej jakości, pobiera pewną ilość energii z obwodu, co może prowadzić do zniekształcenia wyników. W przypadku pomiaru napięcia, jeśli rezystancja wewnętrzna woltomierza jest zbyt niska, może to spowodować spadek napięcia w obwodzie, co w efekcie wpłynie na wynik pomiaru. Idealny woltomierz powinien mieć nieskończoną rezystancję wewnętrzną, aby minimalizować wpływ na obwód. W praktyce jednak, każdy pomiar powinien uwzględniać tę rezystancję, aby uzyskać jak najdokładniejsze wyniki.
Jak rezystancja wewnętrzna woltomierza wpływa na dokładność?
Rezystancja wewnętrzna woltomierza może prowadzić do znaczących błędów pomiarowych, szczególnie w obwodach o wysokiej impedancji. Gdy woltomierz jest podłączony do takiego obwodu, jego rezystancja wewnętrzna może powodować, że zmierzone napięcie będzie niższe niż rzeczywiste. Na przykład, w obwodach, w których napięcie jest już niskie, wpływ rezystancji wewnętrznej na pomiar może być znaczący. Dlatego ważne jest, aby wybierać woltomierze o jak najwyższej rezystancji wewnętrznej, co zapewnia większą dokładność pomiarów. Użytkownicy powinni być świadomi tego czynnika, aby unikać błędnych interpretacji wyników.Czytaj więcej: Jaką firmę multimetru wybrać, aby uniknąć rozczarowania?
Praktyczne zastosowania woltomierza w elektryce
Woltomierz znajduje szerokie zastosowanie w różnych dziedzinach elektryki, co czyni go niezbędnym narzędziem dla elektryków i techników. W codziennych sytuacjach, woltomierz może być używany do diagnozowania problemów w instalacjach elektrycznych, takich jak sprawdzanie napięcia w gniazdkach czy ocena stanu akumulatorów. Dzięki możliwości pomiaru zarówno napięcia stałego, jak i przemiennego, woltomierz pozwala na dokładne monitorowanie systemów zasilania w domach i przemyśle. Użycie woltomierza w tych kontekstach zwiększa bezpieczeństwo oraz efektywność działania urządzeń elektrycznych.
Woltomierze są także wykorzystywane w laboratoriach do badań nad różnymi parametrami elektrycznymi. Na przykład, w trakcie eksperymentów z układami elektronicznymi, woltomierz pomaga w analizie charakterystyk napięciowych elementów. W przemyśle, regularne pomiary napięcia są kluczowe do zapewnienia stabilności i niezawodności maszyn. Dlatego woltomierz jest nie tylko narzędziem pomiarowym, ale także ważnym elementem w utrzymaniu jakości i bezpieczeństwa w elektryce.
Przykłady użycia woltomierza w codziennych sytuacjach
Przykłady zastosowania woltomierza w codziennych sytuacjach obejmują pomiar napięcia w gniazdkach elektrycznych, co pozwala na sprawdzenie, czy są one w pełni sprawne. Woltomierz może być również używany do monitorowania stanu akumulatorów w pojazdach, takich jak akumulatory samochodowe czy rowerowe, aby upewnić się, że są one naładowane. W domowych instalacjach elektrycznych, woltomierz pomaga w diagnozowaniu problemów z oświetleniem, umożliwiając szybkie wykrycie ewentualnych usterek. W laboratoriach, woltomierze takie jak Fluke 87V czy Extech EX330 są często wykorzystywane do precyzyjnych pomiarów napięcia w różnych układach.
- Fluke 87V - profesjonalny woltomierz cyfrowy z funkcjami pomiaru AC i DC, idealny do zastosowań przemysłowych.
- Extech EX330 - uniwersalny woltomierz, który mierzy napięcie, prąd i rezystancję, idealny do użytku domowego.
- Uni-T UT61E - dokładny woltomierz cyfrowy, który sprawdzi się w laboratoriach i przy projektach DIY.
Jak woltomierz wspiera rozwój technologii smart home
W miarę jak technologia smart home zyskuje na popularności, woltomierz staje się kluczowym narzędziem w monitorowaniu i zarządzaniu systemami domowymi. Dzięki możliwości pomiaru napięcia w czasie rzeczywistym, użytkownicy mogą śledzić zużycie energii przez różne urządzenia, co pozwala na lepszą kontrolę kosztów oraz efektywności energetycznej. Integracja woltomierzy z systemami automatyki domowej umożliwia zdalne monitorowanie stanu instalacji elektrycznych, co zwiększa bezpieczeństwo i komfort użytkowania.
W przyszłości, woltomierze mogą być również wykorzystywane w połączeniu z technologią IoT (Internet of Things), co pozwoli na automatyczne powiadamianie użytkowników o nieprawidłowościach w obwodach elektrycznych. Takie rozwiązania mogą znacząco zredukować ryzyko awarii oraz zwiększyć niezawodność systemów elektrycznych w domach. W miarę jak technologia będzie się rozwijać, woltomierze będą odgrywać coraz większą rolę w inteligentnych rozwiązaniach dla gospodarstw domowych, wspierając dążenie do bardziej zrównoważonego i efektywnego zużycia energii.
