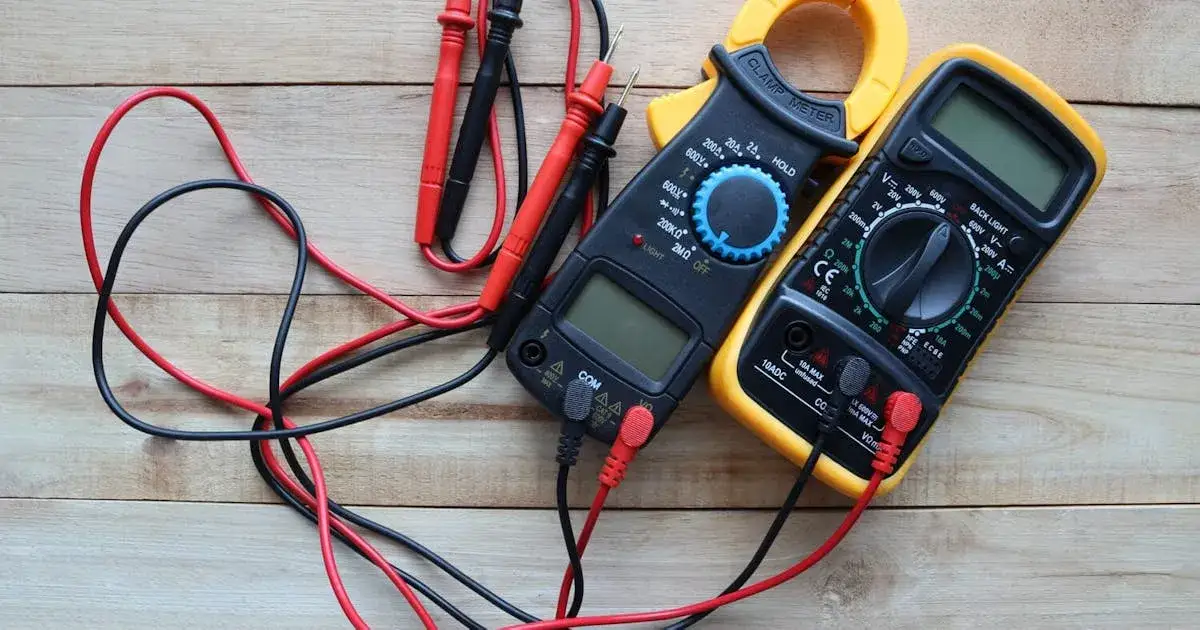

Multimetr to niezwykle wszechstronne narzędzie, które znajduje zastosowanie w wielu dziedzinach, od elektroniki po diagnostykę elektryczną. Dzięki niemu można precyzyjnie zmierzyć różnorodne wielkości elektryczne, takie jak napięcie, prąd czy rezystancję. Te podstawowe pomiary są kluczowe dla oceny stanu i funkcjonowania elementów elektronicznych oraz układów elektrycznych.
Oprócz podstawowych funkcji, multimetry oferują także zaawansowane możliwości, takie jak pomiar pojemności kondensatorów, temperatury czy test ciągłości obwodu. Dzięki tym funkcjom, użytkownicy mogą szybko zidentyfikować usterki oraz ocenić wydajność komponentów. W tym artykule przyjrzymy się, co można zmierzyć multimetrem, oraz jakie funkcje i zastosowania są dostępne w nowoczesnych modelach tego urządzenia.Kluczowe informacje:
- Multimetr umożliwia pomiar napięcia prądu stałego (DC) i zmiennego (AC).
- Pomiar prądu wymaga włączenia urządzenia w szereg z obwodem, co zapewnia dokładność wyników.
- Możliwość pomiaru rezystancji jest kluczowa dla oceny stanu elementów elektronicznych.
- Niektóre multimetry pozwalają na pomiar pojemności kondensatorów, co jest istotne w diagnostyce układów.
- Funkcja pomiaru temperatury zwiększa funkcjonalność multimetrów, umożliwiając ich zastosowanie w różnych dziedzinach.
- Test ciągłości obwodu pozwala na szybkie identyfikowanie uszkodzeń w obwodach elektrycznych.
- Wiele modeli multimetrów oferuje możliwość testowania diod i pomiaru parametru hFE tranzystorów.
Jakie pomiary można wykonać multimetrem dla elektryków?
Multimetr to niezwykle ważne narzędzie w arsenale każdego elektryka, umożliwiające wykonanie podstawowych pomiarów, takich jak napięcie, prąd i rezystancja. Te pomiary są kluczowe dla diagnostyki i konserwacji systemów elektrycznych oraz elektronicznych. Dzięki nim można szybko zidentyfikować problemy, ocenić stan urządzeń oraz zapewnić ich prawidłowe funkcjonowanie. W dalszej części przyjrzymy się bliżej każdemu z tych pomiarów, aby zrozumieć ich znaczenie i zastosowanie.
Pierwszym podstawowym pomiarem, który wykonuje się za pomocą multimetru, jest napięcie. Mierzenie napięcia pozwala na ocenę, czy urządzenie działa w odpowiednich warunkach. Wartość napięcia może być różna w zależności od zastosowania, dlatego precyzyjne pomiary są niezbędne dla bezpieczeństwa i efektywności działania układów elektrycznych.Kolejnym istotnym pomiarem jest prąd, który również można zmierzyć przy użyciu multimetru. Pomiar prądu jest kluczowy, ponieważ pozwala określić, ile energii przepływa przez dany obwód. Należy pamiętać, że pomiar prądu wymaga włączenia multimetru w szereg z obwodem, co zapewnia dokładność wyników i bezpieczeństwo pracy.
Ostatnim z podstawowych pomiarów jest rezystancja, która jest miarą oporu elektrycznego w obwodzie. Mierzenie rezystancji jest niezwykle ważne, ponieważ pozwala na ocenę stanu elementów elektronicznych, takich jak oporniki czy kondensatory. Dokładne pomiary rezystancji pomagają w identyfikacji uszkodzeń i awarii w układach elektrycznych.
Mierzenie napięcia: Kluczowe zastosowania w praktyce
Mierzenie napięcia jest jednym z najważniejszych zastosowań multimetru. Dzięki tej funkcji można ocenić, czy urządzenie działa w odpowiednich warunkach. Pomiar napięcia może dotyczyć zarówno prądu stałego (DC), jak i zmiennego (AC), co sprawia, że multimetr jest niezwykle uniwersalnym narzędziem. Właściwe pomiary napięcia są kluczowe dla zapewnienia bezpieczeństwa i efektywności działania urządzeń elektrycznych.
Do pomiaru napięcia można wykorzystać różne metody, w tym pomiar na zaciskach urządzenia lub w obwodzie. W przypadku pomiaru napięcia AC, należy zwrócić uwagę na zakres pomiarowy multimetru, aby uniknąć uszkodzenia urządzenia. Warto również pamiętać, że niektóre multimetry mają funkcję automatycznego wyboru zakresu, co ułatwia pracę.
| Model Multimetru | Zakres pomiaru napięcia AC (V) | Zakres pomiaru napięcia DC (V) |
| Fluke 117 | 600 | 600 |
| Uni-T UT61E | 750 | 1000 |
| Extech EX330 | 600 | 600 |
Pomiar prądu: Jak zrealizować go bezpiecznie?
Bezpieczeństwo jest kluczowe podczas pomiaru prądu, ponieważ niewłaściwe podejście może prowadzić do poważnych wypadków. Zawsze należy upewnić się, że multimetr jest odpowiednio ustawiony na pomiar prądu, a także że obwód jest wyłączony przed podłączeniem urządzenia. Pomiar prądu wymaga, aby multimetr był włączony w szereg z obwodem, co oznacza, że prąd musi przepływać przez multimetr. Przy pomiarze prądu stałego (DC) i zmiennego (AC) należy zachować szczególną ostrożność, aby uniknąć uszkodzenia sprzętu oraz zapewnić bezpieczeństwo użytkownika.
Istnieje kilka metod pomiaru prądu, które można zastosować w praktyce. Najczęściej stosowaną techniką jest podłączenie multimetru w szereg z obwodem, co pozwala na bezpośredni pomiar przepływającego prądu. W przypadku pomiaru prądu AC, warto użyć multimetrów z funkcją True RMS, które zapewniają dokładne odczyty w przypadku złożonych sygnałów. Dobrze jest również znać maksymalne wartości prądu, które może zmierzyć dany multimetr, aby uniknąć jego uszkodzenia.W przypadku pomiaru prądu stałego, należy upewnić się, że bieguny multimetru są właściwie podłączone do obwodu. Pomiar prądu zmiennego wymaga z kolei ustawienia multimetr na odpowiedni zakres, co może być automatyczne w nowoczesnych modelach. Warto również mieć na uwadze, że niektóre multimetry oferują funkcję pomiaru prądu bezkontaktowego, co może być użyteczne w niektórych sytuacjach.
Mierzenie rezystancji: Ocena stanu elementów elektronicznych
Mierzenie rezystancji jest kluczowym aspektem oceny stanu elementów elektronicznych. Rezystancja to miara oporu, jaki dany element stawia przepływającemu prądowi. Dzięki pomiarom rezystancji można określić, czy elementy, takie jak oporniki, kondensatory czy cewki, funkcjonują prawidłowo. Wysoka rezystancja może wskazywać na uszkodzenie lub awarię, co jest istotne dla diagnostyki układów elektronicznych.
Aby zmierzyć rezystancję, należy ustawić multimetr na odpowiedni zakres pomiarowy i podłączyć końcówki pomiarowe do elementu, którego rezystancję chcemy zmierzyć. Ważne jest, aby przed pomiarem odłączyć zasilanie obwodu i upewnić się, że element jest rozładowany. Pomiar rezystancji można przeprowadzić na różnych komponentach, a wyniki mogą wskazywać, czy dany element działa poprawnie.
Warto również pamiętać, że niektóre multimetry oferują funkcję testu ciągłości, która akustycznie sygnalizuje, gdy rezystancja jest bardzo mała, co może wskazywać na zwarcie. To przydatna funkcja, która ułatwia szybkie diagnozowanie problemów w obwodach. Pomiar rezystancji jest nie tylko prosty, ale także niezwykle pomocny w utrzymaniu sprawności urządzeń elektronicznych.
Zaawansowane funkcje multimetrów, które warto znać
Multimetry to nie tylko narzędzia do podstawowych pomiarów, ale również oferują zaawansowane funkcje, które są niezwykle przydatne w diagnostyce i analizie układów elektronicznych. Wśród tych funkcji znajdują się pomiar pojemności, pomiar temperatury oraz test ciągłości obwodu. Każda z tych funkcji ma swoje specyficzne zastosowania i znaczenie, które mogą znacznie ułatwić pracę elektryków i techników. W tej sekcji przyjrzymy się bliżej tym zaawansowanym funkcjom, aby zrozumieć ich rolę i zastosowanie.
Pomiar pojemności: Diagnostyka kondensatorów w układach
Pomiar pojemności jest istotny w ocenie stanu kondensatorów w układach elektronicznych. Pojemność odnosi się do zdolności kondensatora do przechowywania ładunku elektrycznego, a jej pomiar pozwala na określenie, czy kondensator działa poprawnie. W przypadku kondensatorów, które uległy uszkodzeniu, pojemność może być znacznie niższa od nominalnej wartości, co prowadzi do problemów w funkcjonowaniu całego układu. Dlatego regularne pomiary pojemności są kluczowe w diagnostyce.
Aby zmierzyć pojemność, należy ustawić multimetr na odpowiedni zakres pomiarowy i podłączyć końcówki do kondensatora. Ważne jest, aby przed pomiarem kondensator był rozładowany, aby uniknąć uszkodzenia multimetru. Pomiar pojemności można przeprowadzić na różnych typach kondensatorów, takich jak elektrolityczne, ceramiczne czy tantalowe, a wyniki mogą pomóc w identyfikacji uszkodzonych elementów w obwodzie.
- Kondensatory elektrolityczne: zwykle mają pojemności od 1 µF do 1000 µF.
- Kondensatory ceramiczne: pojemności od 1 pF do 10 µF.
- Kondensatory tantalowe: pojemności od 1 µF do 1000 µF.
Mierzenie temperatury: Jak wykorzystać multimetr w tym celu?
Pomiar temperatury za pomocą multimetru to funkcja, która może być niezwykle przydatna w różnych zastosowaniach, od diagnostyki sprzętu po kontrolę procesów przemysłowych. Wiele nowoczesnych multimetrów jest wyposażonych w sondy termopary, co umożliwia precyzyjne pomiary temperatury. Dzięki tej funkcji można monitorować temperaturę w układach elektronicznych, co jest kluczowe dla zapewnienia ich prawidłowego działania. Pomiar temperatury pozwala również na identyfikację potencjalnych problemów, takich jak przegrzewanie się komponentów.
Aby zmierzyć temperaturę, należy podłączyć odpowiednią sondę do multimetru i ustawić urządzenie na tryb pomiaru temperatury. Sondy termopary mogą różnić się typem, na przykład typ K lub typ J, w zależności od zastosowania i zakresu temperatury. Po podłączeniu sondy, można przystąpić do pomiaru, umieszczając ją w odpowiednim miejscu, gdzie chcemy dokonać pomiaru. Warto pamiętać, że różne sondy mają różne zakresy temperatur, dlatego ważne jest, aby sprawdzić, czy wybrana sonda jest odpowiednia do danego zastosowania.
Test ciągłości obwodu: Jak szybko zidentyfikować usterki?
Test ciągłości obwodu to kluczowa funkcja, która pozwala na szybkie zidentyfikowanie usterek w obwodach elektrycznych. Dzięki tej metodzie możemy sprawdzić, czy prąd może swobodnie przepływać przez dany element lub obwód. Wykonywanie testów ciągłości jest szczególnie istotne w przypadku naprawy urządzeń elektronicznych, gdzie szybkie zlokalizowanie problemu może zaoszczędzić czas i koszty. Multimetry często sygnalizują ciągłość akustycznie, co ułatwia pracę w trudnych warunkach.
Aby przeprowadzić test ciągłości, należy ustawić multimetr na odpowiedni tryb i podłączyć końcówki pomiarowe do punktów, które chcemy sprawdzić. Jeśli obwód jest ciągły, multimetr wyda dźwięk lub wyświetli niską wartość rezystancji. Warto również testować elementy, takie jak przewody, złącza i komponenty elektroniczne, aby upewnić się, że nie ma przerw w obwodzie. Regularne testowanie ciągłości obwodów jest kluczowe dla utrzymania sprawności systemów elektrycznych i zapobiegania awariom.
- Test ciągłości można przeprowadzić na przewodach, złączach i elementach elektronicznych.
- Akustyczne sygnalizowanie ciągłości ułatwia identyfikację problemów.
- Przeprowadzanie testów ciągłości pozwala na szybsze diagnozowanie usterek.
Czytaj więcej: Jak sprawdzić alternator multimetrem i uniknąć problemów z ładowaniem
Specjalistyczne pomiary: Diody i tranzystory
W tej sekcji omówimy specjalistyczne pomiary związane z diodami i tranzystorami, które są kluczowe w elektronice. Testowanie diod i pomiar parametru hFE tranzystorów to podstawowe czynności, które pozwalają na ocenę stanu tych komponentów oraz ich wydajności w obwodach. Dzięki odpowiednim pomiarom można szybko zidentyfikować uszkodzenia i ocenić, czy elementy działają zgodnie z wymaganiami. Prawidłowe testowanie diod i tranzystorów jest niezbędne dla zapewnienia niezawodności układów elektronicznych.
Testowanie diod: Jak sprawdzić ich poprawność działania?
Testowanie diod jest kluczowe dla oceny ich poprawności działania. Dioda, jako element półprzewodnikowy, pozwala na przepływ prądu w jednym kierunku, a jej testowanie pozwala na sprawdzenie, czy działa zgodnie z oczekiwaniami. W przypadku uszkodzonej diody, prąd może przepływać w obu kierunkach lub wcale, co prowadzi do awarii w obwodzie. Dlatego regularne testy diod są ważne dla utrzymania sprawności urządzeń elektronicznych.
Aby przeprowadzić test diody, należy ustawić multimetr na tryb pomiaru diod i podłączyć końcówki do anody i katody diody. W przypadku sprawnej diody, multimetr powinien pokazać niską wartość napięcia przewodzenia, zazwyczaj w zakresie 500–800 mV dla diod krzemowych. Warto również przeprowadzić test w odwrotną stronę, aby upewnić się, że dioda nie przewodzi prądu, co potwierdza jej poprawne działanie. W przypadku wartości napięcia wykraczającej poza normę, dioda może być uszkodzona i wymaga wymiany.
Mierzenie hFE tranzystorów: Zrozumienie wzmocnienia prądowego
Pomiar hFE tranzystora jest istotny dla oceny jego wzmocnienia prądowego, co ma kluczowe znaczenie w zastosowaniach elektronicznych. Wzmocnienie hFE określa, jak skutecznie tranzystor może wzmacniać sygnał, co jest niezbędne w wielu układach. Dokładne pomiary hFE pozwalają na dobór odpowiednich tranzystorów do danego zastosowania, co wpływa na wydajność całego układu. Zrozumienie hFE jest kluczowe dla inżynierów i techników zajmujących się elektroniką.
Aby zmierzyć hFE tranzystora, należy użyć specjalnych końcówek pomiarowych w multimetrze, które są przeznaczone do tego celu. Należy podłączyć tranzystor zgodnie z jego pinoutem, a następnie odczytać wartość hFE z wyświetlacza multimetru. Wartości hFE mogą różnić się w zależności od typu tranzystora, dlatego ważne jest, aby znać specyfikację danego komponentu. Regularne pomiary hFE pomagają w diagnostyce i doborze odpowiednich tranzystorów do układów elektronicznych.
- Typowe wartości hFE dla tranzystorów bipolarnych wynoszą od 20 do 1000.
- Wzmocnienie hFE może się różnić w zależności od warunków pracy i temperatury.
- Pomiar hFE jest kluczowy w doborze tranzystorów do wzmacniaczy i innych układów.
Jak wykorzystać multimetr w nowoczesnych zastosowaniach elektronicznych?
W miarę jak technologia się rozwija, multimetry stają się coraz bardziej zaawansowanymi narzędziami, które mogą być wykorzystywane w różnych nowoczesnych zastosowaniach, takich jak Internet Rzeczy (IoT) czy automatyka domowa. Dzięki możliwości pomiaru nie tylko podstawowych wartości elektrycznych, ale także zaawansowanych parametrów, takich jak pojemność czy temperatura, multimetry mogą wspierać inżynierów i techników w projektowaniu i diagnostyce nowoczesnych systemów. Na przykład, w kontekście IoT, multimetry mogą być używane do monitorowania stanu czujników w czasie rzeczywistym, co pozwala na szybką reakcję na potencjalne problemy w systemach automatyzacji.
Dodatkowo, zintegrowane multimetry z funkcjami pomiaru bezprzewodowego mogą oferować nowe możliwości w zakresie zdalnego monitorowania i analizy danych. W przyszłości możemy spodziewać się, że multimetry będą coraz bardziej zintegrowane z technologią smart, co umożliwi automatyczne przesyłanie wyników pomiarów do aplikacji mobilnych lub chmurowych. Taki rozwój z pewnością zwiększy efektywność diagnostyki oraz ułatwi pracę techników, umożliwiając im szybsze podejmowanie decyzji na podstawie zebranych danych.
