Bezpieczne przygotowanie ciepłej wody zaczyna się nie od temperatury na bojlerze, lecz od ochrony samego zasobnika i armatury. To właśnie tę rolę pełni grupa bezpieczeństwa cwu: chroni instalację przed wzrostem ciśnienia, ogranicza ryzyko kapania zaworu i ułatwia kontrolę pracy całego układu. W praktyce traktuję ją jak bezpiecznik dla zasobnika, bo brak jednego małego elementu potrafi później skończyć się zalaniem kotłowni albo szybkim zużyciem armatury.
Najważniejsze fakty o zabezpieczeniu zasobnika
- Najczęściej spotyka się zawory bezpieczeństwa 6 bar, ale dobór zawsze musi wynikać z dokumentacji zasobnika i całej instalacji.
- W kompletnych zestawach zwykle są: zawór bezpieczeństwa, zawór zwrotny, manometr, lejek spustowy i czasem przyłącze do naczynia przeponowego.
- Jeśli ciśnienie na wejściu z sieci jest wysokie, sam „mocniejszy” zawór nie rozwiąże problemu, potrzebny bywa reduktor ciśnienia.
- W układzie zamkniętym naczynie przeponowe ogranicza częste kapanie zaworu przy podgrzewaniu wody.
- Prawidłowy montaż wymaga drogi odpływu dla wody i braku jakichkolwiek odcięć między zasobnikiem a zabezpieczeniem.
Do czego służy zabezpieczenie zasobnika CWU
Ja patrzę na ten układ jak na ochronę przed skutkiem ubocznym podgrzewania wody. Kiedy zasobnik pracuje, woda zwiększa swoją objętość i ciśnienie w instalacji rośnie; jeśli układ nie ma gdzie tego nadmiaru oddać, zaczyna działać zawór bezpieczeństwa. W instalacjach z bojlerem, pompą ciepła czy kolektorami słonecznymi zasada jest ta sama, tylko częstotliwość pracy bywa inna.
Dlatego dobry zestaw nie służy wyłącznie do „odpuszczania” wody. Ogranicza cofanie wody do instalacji, pozwala kontrolować ciśnienie i daje instalatorowi miejsce na wpięcie naczynia przeponowego, gdy zasobnik pracuje w układzie zamkniętym. Jeśli ktoś pyta mnie, czy to detal, odpowiadam bez wahania: technicznie tak, eksploatacyjnie nie.
To prowadzi do kolejnego pytania: z czego taki zestaw powinien się składać, żeby faktycznie działał, a nie tylko dobrze wyglądał na zdjęciu.

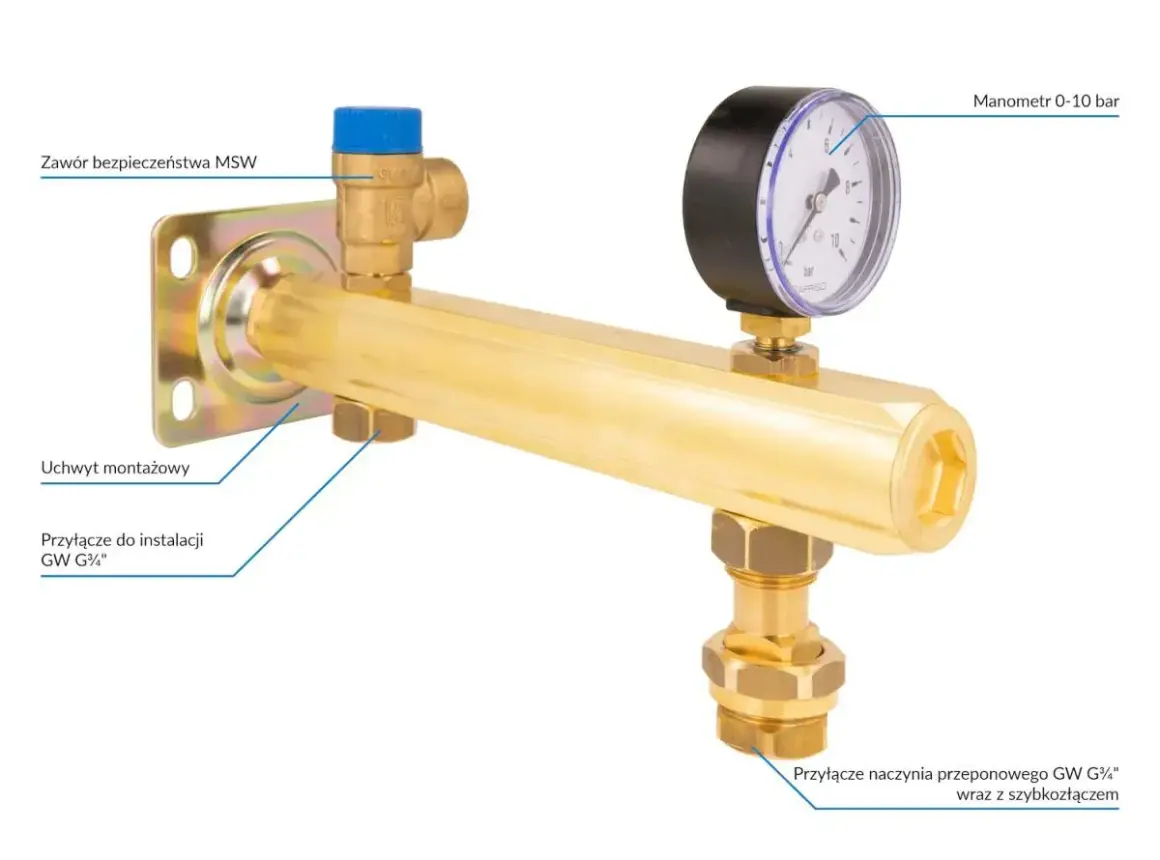

Z czego składa się dobrze dobrany zestaw
Tu najłatwiej popełnić błąd, bo na pierwszy rzut oka wszystkie zestawy wyglądają podobnie. Ja rozróżniam je po tym, czy poza samym zaworem mają jeszcze elementy, które realnie pomagają serwisować instalację i ograniczyć kłopoty po latach.
W gotowych rozwiązaniach szukam przede wszystkim zgodności z EN 1488, bo to rozsądny sygnał, że producent projektował je z myślą o zasobnikach ciepłej wody, a nie o przypadkowym złożeniu kilku części. W praktyce spotyka się zestawy z zaworem zwrotnym, zaworem bezpieczeństwa, lejkiem spustowym, punktem testowym i króćcem pomiarowym, czyli dokładnie tym, co pomaga zarówno w ochronie, jak i w serwisie.
| Element | Rola | Praktyczny sens |
|---|---|---|
| Zawór bezpieczeństwa | Upuszcza nadmiar ciśnienia | To główny element ochrony. W domowych układach najczęściej spotkasz nastawę 6 bar. |
| Zawór zwrotny | Blokuje cofanie wody | Stabilizuje pracę zasobnika i chroni instalację zasilającą przed niepożądanym przepływem wstecznym. |
| Manometr | Pokazuje ciśnienie | Ułatwia szybkie wykrycie zbyt wysokiego ciśnienia albo początku problemu z naczyniem przeponowym. |
| Lejek spustowy / odpływ | Odprowadza wodę | Bezpiecznie kieruje zrzut do kanalizacji lub do leja wylotowego, zamiast na podłogę kotłowni. |
| Przyłącze do naczynia przeponowego | Umożliwia montaż naczynia | Zmniejsza częste kapkanie zaworu przy podgrzewaniu wody i poprawia komfort eksploatacji. |
Nie każdy model ma wszystkie te elementy, ale im bardziej kompletny zestaw, tym łatwiej później dojść, co dzieje się w instalacji. Brakuje tylko jednego kroku: dobrać go do realnych parametrów zasobnika i ciśnienia w sieci.
Skoro wiadomo już, co powinno znaleźć się w zestawie, trzeba przejść do doboru pod konkretny zbiornik, bo tu różnice zaczynają mieć znaczenie.
Jak dobrać zawór i naczynie do konkretnego zasobnika
W praktyce nie zaczynam od marki, tylko od parametrów zasobnika: pojemności, mocy źródła ciepła i ciśnienia na wejściu zimnej wody. W katalogach znajdziesz gotowe rozwiązania dla zbiorników do 200 l i większe warianty sięgające 1000 l, a typowe zawory bezpieczeństwa dla CWU pracują najczęściej na 6 bar. Spotyka się też inne nastawy, ale tu naprawdę nie wolno iść na skróty - decyduje dokumentacja urządzenia.
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Standardowy zasobnik do ok. 200 l | Gotową grupę z zaworem 6 bar i manometrem | To najprostsze i najczęstsze rozwiązanie w domu jednorodzinnym. |
| Większy zasobnik lub wyższa moc urządzenia | Zestaw dobrany z dokumentacji, czasem z osobnym zaworem i naczyniem | Nie każdy komplet ma odpowiedni zakres pracy i przepustowość. |
| Wysokie ciśnienie z sieci | Grupa bezpieczeństwa plus reduktor ciśnienia | Sam mocniejszy zawór nie usuwa przyczyny nadciśnienia. |
| Częste kapanie podczas grzania | Sprawdzenie i ewentualny dobór naczynia przeponowego | To zwykle skutek rozszerzalności wody i braku kompensacji objętości. |
W katalogach AFRISO komplet BSB opisano dla zasobników do 200 l i mocy 111,5 kW, a sam zawór 6 bar występuje także w wersjach przewidzianych dla większych zbiorników, nawet do 1000 l. To dobry przykład, że nie ma jednego uniwersalnego wariantu do wszystkiego.
Dla orientacji cenowej: pojedynczy zawór 6 bar kosztuje zwykle kilkadziesiąt złotych, a kompletna grupa z manometrem i przyłączem do naczynia to już wydatek rzędu kilkuset złotych. Różnica jest spora, ale w zamian dostajesz kontrolę ciśnienia i lepszą ochronę zasobnika.
Najczęściej trafiam na zawory 6 bar. W innych układach pojawiają się także 3 bar albo 8 bar, ale to nie jest pole do improwizacji: nastawa ma wynikać z instrukcji zasobnika i całej armatury, a nie z tego, co akurat jest dostępne od ręki.
Gdy dobór jest już jasny, kluczowy staje się montaż, bo nawet dobry zestaw źle wpięty do instalacji zaczyna sprawiać problemy.

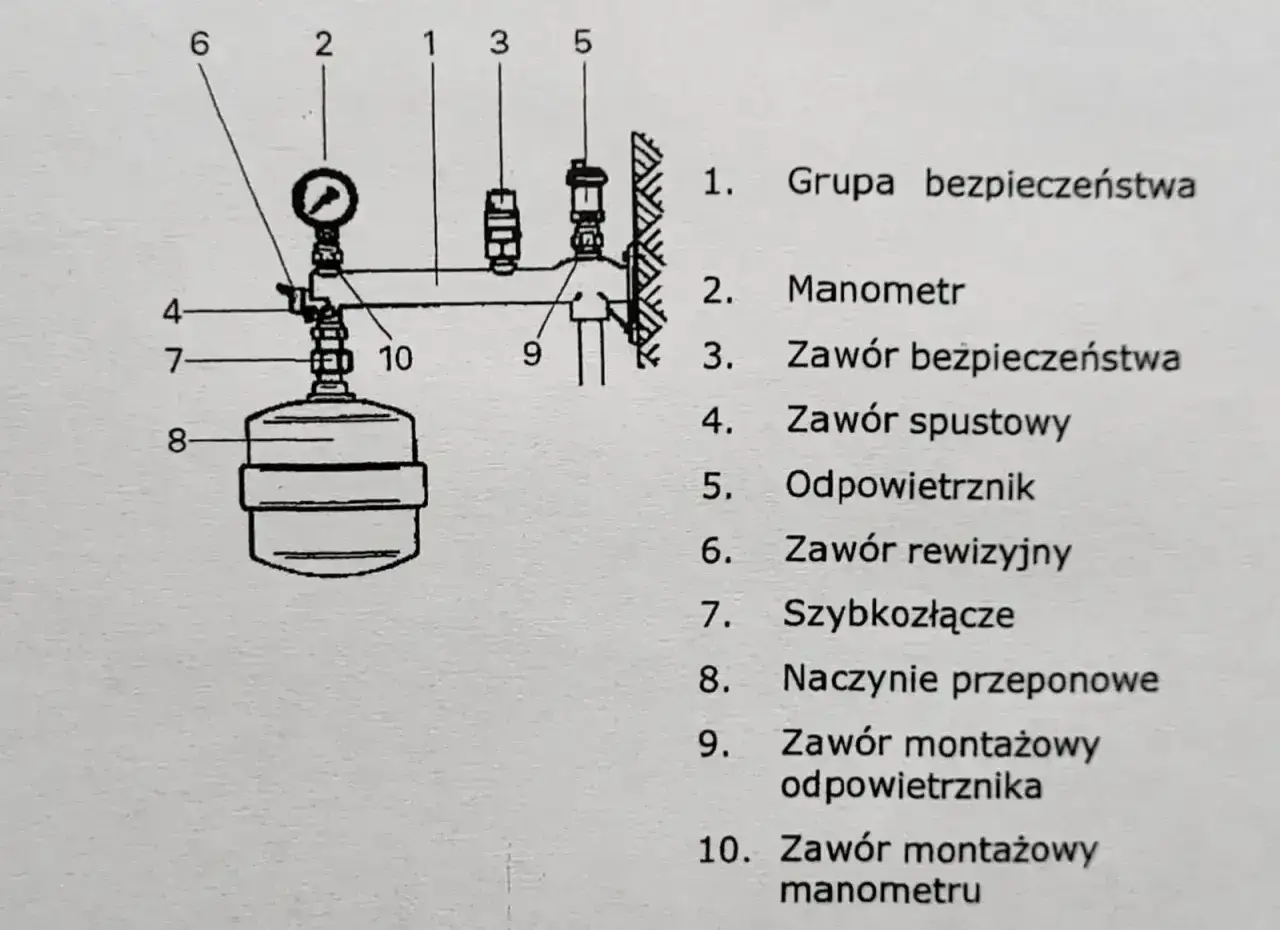

Jak montaż wpływa na bezpieczeństwo i trwałość instalacji
W instalacji ciepłej wody nie wystarczy „gdzieś wpiąć” zawór. Montaż decyduje o tym, czy zestaw będzie tylko formalnie obecny, czy faktycznie ochroni zasobnik.
- Montuj go możliwie blisko zasobnika, na wlocie zimnej wody.
- Nie dawaj żadnego zaworu odcinającego między zbiornikiem a zaworem bezpieczeństwa.
- Lejek lub rura spustowa muszą prowadzić wodę do odpływu i być widoczne.
- Przewód odprowadzający prowadź ze spadkiem, bez zbędnych załamań.
- Nie montuj filtrów ani elementów dławiących na drodze upustu.
- Jeśli to możliwe, umieść grupę powyżej najwyższego punktu zasobnika, żeby serwis nie wymagał opróżniania całej instalacji.
W instrukcji Caleffi pojawia się też praktyczny detal, który lubię przypominać klientom: przewód odprowadzający powinien mieć taką samą średnicę jak wylot zaworu, być prowadzony ze spadkiem i bez nadmiernej liczby zagięć. W typowym układzie producent dopuszcza najwyżej 2 m długości i 2 załamania; jeśli trzeba iść dalej, średnicę trzeba zwiększyć. To nie jest kosmetyka, tylko warunek, żeby zawór rzeczywiście mógł upuścić wodę.
Podczas grzania z przewodu może wypłynąć gorąca woda, więc nie wolno go zatykać ani kierować w miejsce, gdzie ktoś łatwo się poparzy. Jeśli ten układ jest zamontowany poprawnie, kolejnym tematem staje się diagnostyka: kiedy kapanie oznacza normalną pracę, a kiedy zaczyna się awaria.
Kapanie zaworu nie zawsze oznacza awarię
Ja sprawdzam działanie zaworu przynajmniej raz w roku, bo osad i kamień lubią unieruchamiać nawet dobry element. W instrukcjach producentów, także w dokumentacji Caleffi, taka kontrola jest zalecana właśnie po to, żeby drobna usterka nie zamieniła się w stały wyciek.
| Objaw | Co zwykle oznacza | Pierwszy ruch |
|---|---|---|
| Lekkie kapanie podczas nagrzewania | Normalna reakcja na rozszerzanie się wody | Sprawdź, czy odpływ jest drożny i czy nie ma niepokojącego wzrostu częstotliwości kapania. |
| Częste lub długie kapanie | Brak albo niewłaściwie dobrane naczynie przeponowe | Skontroluj pojemność i ciśnienie w naczyniu oraz połączenie z instalacją. |
| Zawór otwiera się mimo braku grzania | Zbyt wysokie ciśnienie z sieci | Rozważ montaż reduktora ciśnienia przed zasobnikiem. |
| Zawór nie domyka się szczelnie | Zabrudzenie albo zużycie gniazda | Wykonaj ręczny test, oczyść element lub wymień zawór. |
| Ciśnienie skacze bez wyraźnej przyczyny | Problem z zaworem zwrotnym, montażem albo przepływem | Sprawdź kierunek montażu i stan elementów zabezpieczających. |
Jeśli zawór stale kapie, nie zakładam od razu, że „tak ma być”. To zwykle sygnał, że instalacja nie ma gdzie przyjąć rozszerzającej się wody albo że sam zawór wymaga czyszczenia lub wymiany. Tu właśnie najbardziej wychodzi różnica między poprawnie dobranym zestawem a przypadkowym zlepkiem części.
Ostatni krok to wybór wariantu, który nie przepłaca za marketing, ale też nie oszczędza na elementach, które później ratują instalację.
Co sprawdzić przed zakupem, żeby nie przepłacić za zły wariant
Jeśli mam wybrać tylko kilka kryteriów, zawsze sprawdzam po kolei: pojemność zasobnika, maksymalną moc układu, ciśnienie wody zasilającej, możliwość podłączenia naczynia oraz dostęp do serwisu. Dopiero na końcu patrzę na to, czy zestaw jest kompaktowy i dobrze wygląda w kotłowni.
- Do standardowych domowych zasobników najczęściej wystarcza zestaw z zaworem 6 bar i dobrym odpływem.
- Jeśli instalacja pracuje z wyższym ciśnieniem, dołóż reduktor ciśnienia zamiast szukać „twardszego” zaworu.
- Jeśli zawór ma często upuszczać wodę, sprawdź naczynie przeponowe i sposób podłączenia.
- Jeśli chcesz mieć wygodną diagnostykę, wybierz model z manometrem.
- Jeśli instalacja jest w układzie zamkniętym, nie pomijaj naczynia, bo to ono przejmuje rozszerzalność wody.
Na koniec patrzę na koszty i dostępność części. Pojedynczy zawór jest tańszy, ale pełna grupa często oszczędza czas montażu i późniejszego serwisu. W domu z pompą ciepła, zasobnikiem albo instalacją solarną wolę rozwiązanie trochę lepiej wyposażone niż najtańszy wariant, bo różnicę w cenie łatwo odrobić mniejszą liczbą problemów w eksploatacji.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: dobieraj zabezpieczenie do konkretnego zasobnika, montuj je bez obejść i daj wodzie bezpieczną drogę upustu. Wtedy ten element robi dokładnie to, do czego został stworzony, zamiast przypominać o sobie w najmniej wygodnym momencie.
