Dobór strony podłączenia w grzejniku drabinkowym wygląda jak detal, ale w praktyce decyduje o komforcie, szybkości nagrzewania i wygodzie serwisowania. Najważniejsze jest nie to, czy rura trafia z lewej czy z prawej strony, tylko czy układ zgadza się z konstrukcją konkretnego modelu, zaworami i kierunkiem przepływu. Poniżej rozkładam to na czynniki pierwsze: od prostego wskazania, jak to podłączyć, przez rozpoznanie wersji lewiej i prawej, aż po błędy, które najczęściej psują efekt.
Najkrócej: strona ma znaczenie tylko wtedy, gdy narzuca ją model albo zestaw zaworów
- W wielu grzejnikach drabinkowych możesz wybrać lewą lub prawą stronę, ale tylko wtedy, gdy producent przewidział podłączenie uniwersalne.
- Jeśli model ma wersję lewą albo prawą, decyduje karta techniczna, a nie wygoda montażu.

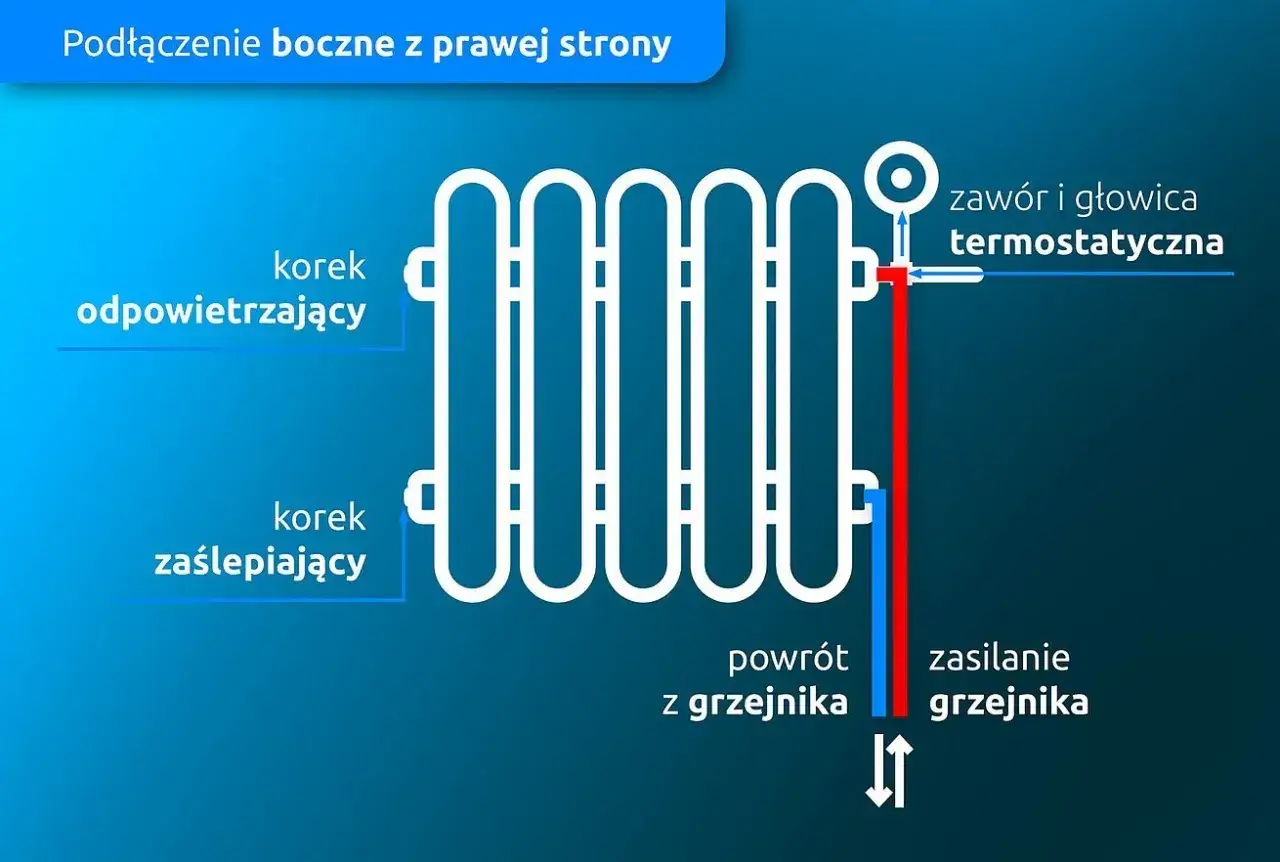

- Przy podłączeniu bocznym zasilanie i powrót muszą trafić dokładnie tam, gdzie pokazuje schemat.
- W modelach wodno-elektrycznych trzeba uwzględnić także położenie grzałki, przewodu i dostępu do sterowania.
- Najszybciej sprawdzisz wszystko w rysunku technicznym, oznaczeniu produktu i instrukcji zaworów.
Z której strony podłącza się zasilanie do grzejnika drabinkowego
W praktyce odpowiadam tak: lewa albo prawa strona nie jest ważna sama w sobie, o ile producent przewidział podłączenie uniwersalne i schemat instalacji jest zachowany. Jeśli model jest symetryczny, możesz dopasować stronę do przebiegu rur w ścianie i wygody obsługi zaworu. Jeśli jednak masz grzejnik w wersji lewej albo prawej, nie próbuję „poprawiać” projektu na oko, bo łatwo wtedy pogorszyć przepływ albo utrudnić pracę zaworu termostatycznego.
Najprostsza zasada brzmi: zasilanie ma wejść tam, gdzie przewiduje to rysunek techniczny, a powrót ma wrócić zgodnie z układem zaworów. W wielu łazienkach sensowny jest układ, w którym zawór termostatyczny trafia na stronę, gdzie ma swobodny dostęp do powietrza, a nie tuż przy gorącej rurze czy za wiszącym ręcznikiem. To drobiazg, ale właśnie takie drobiazgi decydują, czy grzejnik oddaje ciepło stabilnie, czy tylko pozornie działa poprawnie.
Ja zawsze zaczynam od założenia, że hydraulika ma pracować zgodnie z konstrukcją urządzenia, a nie z przyzwyczajeniem montażysty. Dzięki temu grzejnik szybciej się nagrzewa, lepiej suszy ręczniki i mniej szarpie temperaturą w łazience. Żeby to dobrze ustalić, trzeba najpierw rozpoznać sam model.
Jak rozpoznać, czy model jest lewy, prawy czy uniwersalny
Nie zgaduję tego po samym zdjęciu z katalogu, bo ono bywa tylko poglądowe. Sprawdzam trzy rzeczy: kartę produktu, oznaczenie podłączenia i rysunek montażowy. Właśnie tam producent zwykle podaje, czy grzejnik jest uniwersalny, czy występuje w wersji lewej i prawej. Czasem informacja jest opisana wprost, a czasem ukryta w schemacie króćców albo w symbolu modelu.
- Karta techniczna - szukam opisu typu „lewy”, „prawy”, „uniwersalny” albo „przyłącze boczne/dolne”.
- Rysunek z wymiarami - tam widać, gdzie są króćce, odpowietrznik i ewentualna grzałka.
- Instrukcja zaworów - ważna, bo sam grzejnik może być poprawny, ale źle dobrany zestaw zaworów już zmieni układ pracy.
- Położenie kolektora - kolektor to pionowa rura zbiorcza; jeśli producent przewidział w niej konkretną stronę zasilania, warto to zachować.
Warto pamiętać, że gwint 1/2 cala pojawia się bardzo często, ale sam gwint nie mówi jeszcze nic o stronie podłączenia. O wszystkim decyduje układ przepływu wewnątrz grzejnika oraz to, jak producent przewidział pracę konkretnego modelu. Kiedy to już wiem, mogę sensownie porównać najczęstsze warianty przyłącza.
Najczęstsze układy podłączenia i co z nich wynika
W łazienkach spotykam kilka powtarzalnych rozwiązań. Każde działa dobrze, ale tylko w swoim kontekście. Najgorszy błąd to traktowanie wszystkich drabinek tak samo, bo różnice między modelami są większe, niż wygląda to na pierwszy rzut oka.
| Układ | Kiedy ma sens | Na co zwrócić uwagę |
|---|---|---|
| Boczne podłączenie uniwersalne | Gdy instalacja wychodzi z boku i model dopuszcza zamianę stron | Sprawdź, czy zasilanie i powrót są przewidziane w tej samej konfiguracji po obu stronach |
| Podłączenie dolne 50 mm | Przy modernizacji łazienki i wymianie starego grzejnika | Tu strona ma mniejsze znaczenie niż rozstaw, wysokość i zgodność z zaworami |
| Wersja lewa lub prawa | Gdy producent wyraźnie rozróżnia strony w projekcie | Nie odwracaj grzejnika na własną rękę, bo zmienisz sposób przepływu |
| Model z grzałką elektryczną | Gdy grzejnik ma pracować także poza sezonem grzewczym | Liczy się nie tylko hydraulika, ale też położenie kabla, włącznika i gniazda |
| Układ po przekątnej | Rzadziej, zwykle tylko tam, gdzie schemat producenta to dopuszcza | To wyjątek, nie domyślny wybór dla każdej drabinki |
W dobrze zaprojektowanej instalacji wybór strony służy wygodzie montażu, a nie walce z konstrukcją grzejnika. Jeśli model jest symetryczny, wykorzystuję to. Jeśli nie jest, trzymam się schematu bez dyskusji. Tę samą zasadę stosuję zresztą przy każdej drabince, bo oszczędza czas i ogranicza ryzyko późniejszych przeróbek.
Skoro sam układ ma już sens, zostaje druga ważna sprawa: co najczęściej psuje efekt, nawet gdy rury są podłączone pozornie poprawnie.
Błędy, które najbardziej obniżają grzanie
Najwięcej problemów nie wynika z samego wyboru lewej albo prawej strony, tylko z drobnych błędów montażowych. I właśnie one potrafią dać efekt „grzejnik niby działa, ale łazienka nie chce się dogrzać”.
- Odwrócenie kierunku przepływu w modelu, który wymaga konkretnego układu zasilania i powrotu.
- Zawór termostatyczny przyciśnięty do ciepłej rury, co fałszuje odczyt temperatury i potrafi wcześniej przymykać przepływ.
- Zbyt mocno zdławiony zawór powrotny, przez co grzejnik grzeje tylko częściowo albo nierówno.
- Zapowietrzenie po montażu, które od razu odbija się na temperaturze górnych szczebli.
- Zasłonięcie grzejnika zabudową, grubymi ręcznikami albo meblem ustawionym zbyt blisko.
- Oparcie się na starym układzie, który mógł już wcześniej być wykonany niepoprawnie.
W praktyce znak ostrzegawczy jest prosty: jeśli grzejnik nagrzewa się nierówno, długo dochodzi do temperatury albo daje mało ciepła mimo gorącej instalacji, problem często leży w przepływie, nie w mocy samego urządzenia. Właśnie dlatego po montażu zawsze sprawdzam odpowietrzenie, pozycję zaworów i to, czy nic nie dławi obiegu. A gdy dochodzi grzałka elektryczna, lista rzeczy do dopilnowania robi się jeszcze dłuższa.
Co zmienia grzałka elektryczna lub model wodno-elektryczny
Jeżeli masz grzejnik wodno-elektryczny, sama hydraulika nie załatwia sprawy. Dochodzi kabel, sterowanie i bezpieczne położenie osprzętu. To ważne zwłaszcza w łazience, gdzie miejsce na gniazdo, włącznik i obsługę termostatu trzeba przewidzieć wcześniej, a nie po zamontowaniu grzejnika.
W takim modelu strona może mieć znaczenie nie tylko dla podłączenia wody, ale też dla komfortu użytkowania. Jeśli grzałka jest fabrycznie osadzona w prawym albo lewym kolektorze, nie traktuję tego jako drobiazgu. Po prostu zamawiam właściwy wariant albo ustawiam instalację tak, by przewód i sterowanie były dostępne, a jednocześnie nie przeszkadzały w codziennym użyciu.
- Nie montuję gniazda za grzejnikiem ani nad nim, bo to utrudnia dostęp i serwis.
- Sprawdzam położenie kabla, żeby nie był narażony na stałe zawieszenie ręczników czy przypadkowe naprężenie.
- Dbam o dostęp do sterownika, bo grzałka ma być wygodna, a nie ukryta za drabinką.
- Nie zakładam, że każdy model jest odwracalny, bo w elektrykach i hybrydach to już zależy od konkretnej konstrukcji.
Takie podejście ma też praktyczny plus energetyczny: łatwiej wykorzystać grzejnik wtedy, kiedy naprawdę jest potrzebny, zamiast przegrzewać łazienkę tylko dlatego, że instalacja została ustawiona niewygodnie. Gdy układ jest przemyślany, grzejnik szybciej oddaje ciepło i nie wymaga ciągłej korekty. Z tego samego powodu plan montażu robię zanim ściana zostanie zamknięta na gotowo.
Co zaplanować, żeby nie kuć ściany drugi raz
Najlepszy moment na decyzję o stronie zasilania jest przed wykończeniem łazienki, nie po nim. Jeśli rury są już ukryte, każdy błąd kosztuje więcej nerwów i pracy. Dlatego przed montażem sprawdzam kilka prostych rzeczy.
- Wymiary osi przyłączy - muszą pasować do konkretnego modelu, a nie tylko „mniej więcej” do starego grzejnika.
- Położenie zaworu termostatycznego - głowica ma mieć miejsce na swobodny odczyt temperatury.
- Dostęp do odpowietrznika - po montażu musi dać się go obsłużyć bez rozbierania pół łazienki.
- Wygodę suszenia ręczników - zwłaszcza gdy rury, gniazdo albo ściana ograniczają przestrzeń po jednej stronie.
- Zgodność z instrukcją producenta - jeśli schemat pokazuje konkretną stronę, nie szukam skrótu.
Jeśli mam jedną radę do zapamiętania, to właśnie tę: nie wybieraj strony na oko. Najpierw sprawdź model, potem zawory, na końcu wygodę obsługi. Gdy grzejnik jest uniwersalny, dopasuj go do instalacji. Gdy jest lewy, prawy albo ma konkretny kierunek pracy, trzymaj się dokumentacji bez kombinowania. To zwykle wystarcza, żeby drabinka grzała równomiernie, estetycznie i bez poprawek po pierwszym uruchomieniu.
