Pomiar napięcia, zarówno stałego, jak i przemiennego, wymaga znajomości odpowiednich ustawień multimetru oraz zasad bezpieczeństwa. Zrozumienie, jak interpretować wyniki pomiarów, jest kluczowe dla właściwego korzystania z tego narzędzia. Dzięki tym informacjom, każdy użytkownik będzie mógł skutecznie i bezpiecznie korzystać z multimetru w codziennych zastosowaniach.
Najistotniejsze informacje:
- Aby zmierzyć napięcie, należy najpierw włączyć multimetr i sprawdzić stan baterii.
- Podłączenie sond: czarny przewód do gniazda COM, czerwony do gniazda V/Ω/f.
- Ustawienie trybu: V= dla napięcia stałego (DC) i V~ dla napięcia przemiennego (AC).
- Przy pomiarze napięcia w gniazdku elektrycznym użyj trybu ACV i odpowiedniego zakresu.
- W przypadku pomiarów powyżej 30 Vrms AC/DC należy zachować szczególną ostrożność.
- Warto zacząć od najwyższego zakresu, aby uniknąć uszkodzenia multimetru.
Jak prawidłowo ustawić multimetr, aby uniknąć błędów w pomiarach
Ustawienie multimetru w odpowiedni sposób jest kluczowe dla uzyskania dokładnych wyników pomiarów. Właściwy wybór trybu pomiarowego oraz poprawne podłączenie sond mogą znacząco wpłynąć na jakość pomiaru. Zanim rozpoczniesz pomiary, upewnij się, że urządzenie jest włączone i że na wyświetlaczu nie pojawia się symbol niskiego napięcia baterii. Prawidłowe przygotowanie multimetru to pierwszy krok do uniknięcia błędów i nieporozumień podczas pracy z tym narzędziem.
Ważne jest, aby zrozumieć, jakie tryby pomiarowe oferuje multimetr. Dostosowanie ustawień do rodzaju mierzonych parametrów, takich jak napięcie, prąd czy opór, jest niezbędne dla uzyskania precyzyjnych wyników. Pamiętaj, że różne tryby mają różne zastosowania i wpływają na sposób, w jaki multimetr interpretuje dane. W tej sekcji omówimy, jak właściwie wybrać tryb pomiaru oraz jak podłączyć sondy, aby zapewnić precyzyjne pomiary.
Wybór odpowiedniego trybu pomiaru dla różnych parametrów
Wybór odpowiedniego trybu pomiaru jest kluczowy dla uzyskania dokładnych wyników. Multimetry zazwyczaj oferują różne tryby, takie jak napięcie stałe (DC), napięcie przemienne (AC), prąd stały oraz opór. Dla pomiaru napięcia stałego ustaw przełącznik na V=, a dla napięcia przemiennego na V~. Użycie niewłaściwego trybu może prowadzić do błędnych odczytów, dlatego warto zapoznać się z instrukcją obsługi urządzenia oraz zrozumieć, jakie parametry są mierzony.

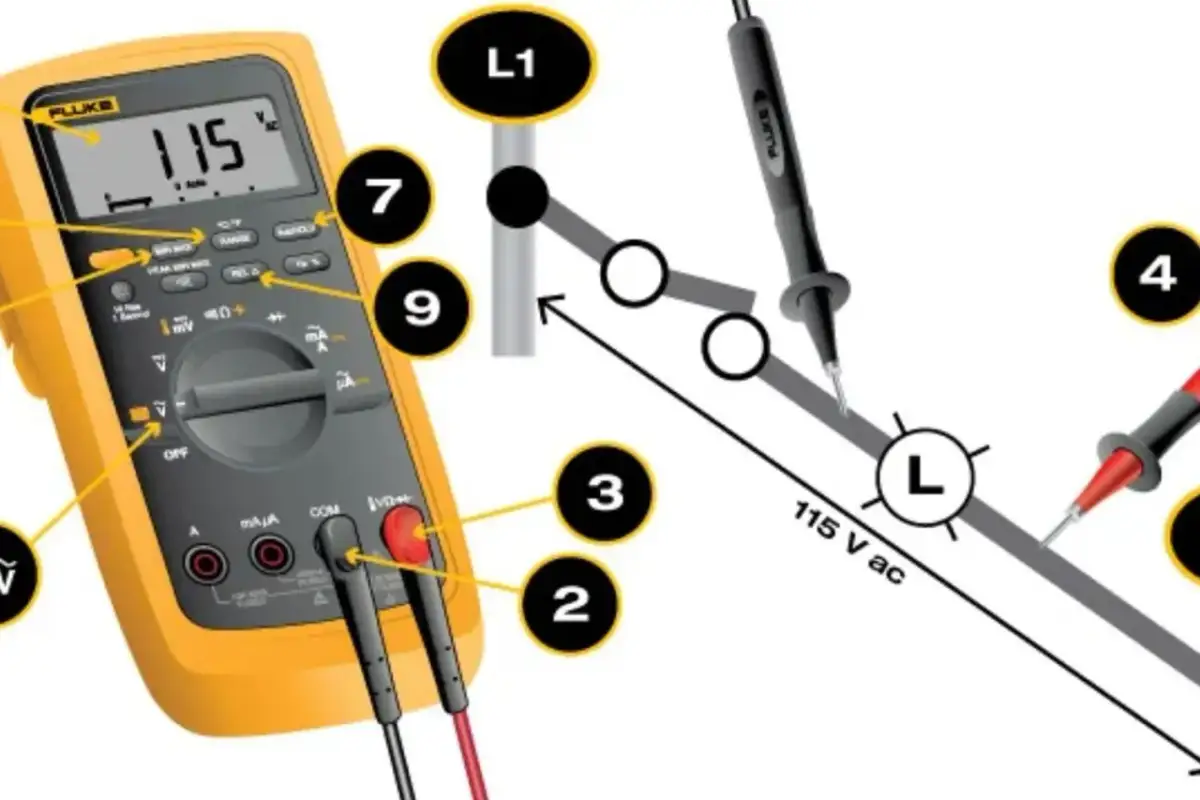

Jak podłączyć sondy do multimetru dla precyzyjnych pomiarów
Aby uzyskać precyzyjne pomiary za pomocą multimetru, kluczowe jest prawidłowe podłączenie sond. Najpierw należy upewnić się, że multimetr jest wyłączony, a następnie podłączyć czarny przewód do gniazda oznaczonego jako COM (common). Czerwony przewód powinien być podłączony do gniazda oznaczonego V/Ω/f, które służy do pomiaru napięcia, oporu i częstotliwości. Pamiętaj, aby zwrócić uwagę na właściwe podłączenie, ponieważ zamiana sond może prowadzić do błędnych odczytów lub uszkodzenia miernika.Jak zmierzyć napięcie AC i DC z użyciem multimetru
Pomiary napięcia AC i DC z użyciem multimetru wymagają odpowiednich ustawień i podłączenia sond. Rozpocznij od włączenia multimetru i ustawienia go na odpowiedni tryb pomiaru. W przypadku pomiaru napięcia przemiennego (AC) ustaw przełącznik na V~, a dla napięcia stałego (DC) na V=. Upewnij się, że zakres pomiarowy jest odpowiedni do wartości, którą zamierzasz zmierzyć, a jeśli nie jesteś pewien, zacznij od najwyższego zakresu.
Podczas pomiaru napięcia AC, podłącz czarną sondę do gniazda neutralnego (żółto-zielonego), a czerwoną do gniazda fazowego. Wartość napięcia odczytasz z wyświetlacza LCD. Natomiast przy pomiarze napięcia stałego, na przykład na baterii, czerwona sonda powinna być podłączona do bieguna dodatniego, a czarna do bieguna ujemnego. Pamiętaj, że jeśli sondy zostaną zamienione, na wyświetlaczu pojawi się znak minus, co wskazuje na odwrotną polaryzację.
Krok po kroku: pomiar napięcia stałego w praktyce
Aby zmierzyć napięcie stałe (DC) za pomocą multimetru, należy najpierw ustawić przełącznik na V=, co wskazuje, że urządzenie jest gotowe do pomiaru napięcia stałego. Następnie, podłącz sondy: czerwoną do bieguna dodatniego źródła napięcia, a czarną do bieguna ujemnego. Ważne jest, aby upewnić się, że połączenia są solidne i dobrze osadzone, aby uniknąć błędnych odczytów. Po podłączeniu sond, odczytaj wartość napięcia z wyświetlacza multimetru, która powinna być stabilna i czytelna.
- Baterie AA mają napięcie 1,5 V.
- Baterie 9 V są powszechnie używane w urządzeniach elektronicznych.

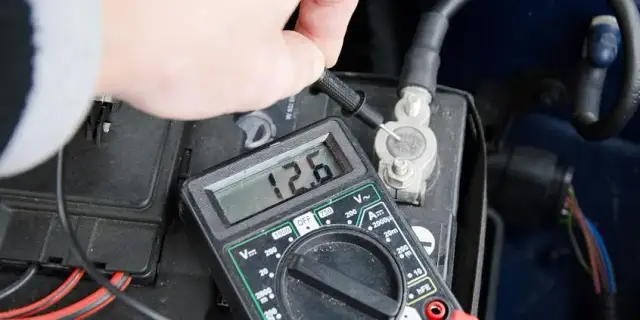

- Akumulatory samochodowe zazwyczaj mają napięcie 12 V.
- Akumulatory litowo-jonowe mogą mieć napięcie 3,7 V.
Krok po kroku: pomiar napięcia przemiennego w praktyce

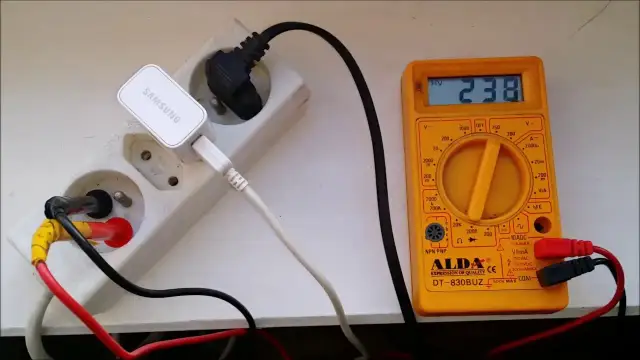

Pomiar napięcia przemiennego (AC) rozpoczyna się od ustawienia multimetru na V~. Należy następnie podłączyć sondy: czarną sondę do gniazda neutralnego (żółto-zielonego), a czerwoną do gniazda fazowego. Upewnij się, że połączenia są pewne, aby uniknąć błędnych odczytów. Po podłączeniu sond, odczytaj wartość napięcia z wyświetlacza multimetru; wartości te mogą się zmieniać, dlatego warto obserwować stabilność odczytu.
Bezpieczeństwo podczas pomiarów z multimetrem
Podczas korzystania z multimetru, szczególnie przy pomiarach napięcia, należy przestrzegać ważnych zasad bezpieczeństwa. Przede wszystkim, przed rozpoczęciem pomiarów, upewnij się, że multimetr działa prawidłowo i nie ma uszkodzeń. Zawsze należy zachować ostrożność, zwłaszcza gdy mierzysz napięcia powyżej 30 V, ponieważ mogą one stanowić poważne zagrożenie dla zdrowia. Należy także unikać kontaktu z wodą oraz wilgocią, ponieważ mogą one prowadzić do zwarcia i uszkodzenia urządzenia.
Warto również pamiętać o odpowiednim zabezpieczeniu obwodów przed pomiarami. Zawsze odłączaj zasilanie przed podłączeniem lub odłączeniem sond, aby uniknąć porażenia prądem. Używanie rękawic ochronnych i okularów zabezpieczających może również zwiększyć bezpieczeństwo podczas pracy z elektrycznością. Prawidłowe przygotowanie i zachowanie ostrożności pomogą zminimalizować ryzyko wypadków podczas pomiarów.
Jak unikać zagrożeń przy pomiarach powyżej 30 V
Podczas pomiarów napięcia przekraczającego 30 V, należy zachować szczególną ostrożność. Zawsze używaj multimetru z odpowiednimi zabezpieczeniami, które są przystosowane do pracy z wysokimi napięciami. Upewnij się, że sondy są w dobrym stanie i nie mają uszkodzeń, które mogą prowadzić do porażenia prądem. Zawsze mierz napięcie w dobrze oświetlonym miejscu, aby uniknąć przypadkowego dotknięcia przewodów. W przypadku jakichkolwiek wątpliwości co do bezpieczeństwa, lepiej skonsultować się z profesjonalistą przed przystąpieniem do pomiarów.
Ważne zasady bezpieczeństwa przy pracy z elektrycznością
Praca z elektrycznością wymaga zachowania szczególnej ostrożności, aby uniknąć wypadków i obrażeń. Przy używaniu multimetru zawsze upewnij się, że urządzenie jest w dobrym stanie technicznym i nie ma uszkodzeń. Zawsze pracuj w suchym miejscu, aby zminimalizować ryzyko porażenia prądem. Dodatkowo, nigdy nie dotykaj odsłoniętych przewodów ani elementów obwodu, gdy zasilanie jest włączone.
Używaj odpowiednich narzędzi i sprzętu ochronnego, takich jak rękawice i okulary ochronne, aby zabezpieczyć się przed ewentualnymi zagrożeniami. Zawsze odłączaj zasilanie przed przystąpieniem do jakichkolwiek prac naprawczych lub pomiarowych, aby zapewnić sobie bezpieczeństwo. Pamiętaj, aby zawsze przestrzegać lokalnych przepisów i norm dotyczących bezpieczeństwa elektrycznego.
Jak wykorzystać multimetr w codziennych zastosowaniach elektrycznych
Multimetr to nie tylko narzędzie do pomiaru napięcia, ale także wszechstronne urządzenie, które można wykorzystać w wielu codziennych sytuacjach. Na przykład, przy użyciu multimetru możesz łatwo sprawdzić stan akumulatorów w urządzeniach elektronicznych, co pozwala na ich efektywne zarządzanie. Regularne monitorowanie napięcia akumulatorów może zapobiec ich przedwczesnemu zużyciu i zaoszczędzić pieniądze na wymianach.
Dodatkowo, multimetr może być użyty do testowania ciągłości obwodów, co jest niezwykle przydatne podczas naprawy sprzętu elektronicznego. Dzięki tej funkcji możesz szybko zidentyfikować uszkodzone przewody lub połączenia, co przyspiesza proces naprawy. Umiejętność korzystania z multimetru w praktycznych zastosowaniach nie tylko zwiększa Twoje umiejętności techniczne, ale także może przyczynić się do oszczędności czasu i pieniędzy w codziennych zadaniach związanych z elektrycznością. Warto zainwestować czas w naukę zaawansowanych funkcji swojego multimetru, aby w pełni wykorzystać jego potencjał.
