Wybór odpowiedniego przewodu do połączenia falownika z rozdzielnią główną budynku jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności instalacji elektrycznej. W tym kontekście najczęściej stosowane są kable prądu przemiennego, takie jak YKY i NYY, które sprawdzają się zarówno w instalacjach wewnętrznych, jak i podziemnych. Właściwy dobór kabla zależy nie tylko od jego rodzaju, ale także od norm, takich jak PN-E-90015, które zapewniają zgodność z obowiązującymi przepisami.
W artykule omówimy, jak dobrać odpowiedni przewód, uwzględniając przekrój kabla, natężenie prądu oraz dopuszczalne straty napięcia. Dodatkowo, przedstawimy praktyczne wskazówki dotyczące instalacji kabli falownika, co pomoże uniknąć problemów związanych z ich montażem i użytkowaniem.
Kluczowe wnioski:
- Do połączenia falownika z rozdzielnią główną należy stosować kable AC, takie jak YKY i NYY.
- Kable powinny być zgodne z normami, takimi jak PN-E-90015, aby zapewnić bezpieczeństwo i zgodność z przepisami.
- Wybór przekroju kabla zależy od długości trasy, natężenia prądu oraz dopuszczalnych strat napięcia, które nie powinny przekraczać 1% po stronie AC.
- W trudnych warunkach środowiskowych warto stosować osłony na kable, aby zapewnić ich trwałość i bezpieczeństwo.
- Przy instalacji kabli falownika istotne jest przestrzeganie praktycznych wskazówek dotyczących montażu i ochrony kabli.
Wybór odpowiedniego przewodu do falownika dla bezpieczeństwa
Wybór odpowiedniego przewodu do połączenia falownika z rozdzielnią główną budynku jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności całej instalacji elektrycznej. Do takich połączeń najczęściej wykorzystuje się kable prądu przemiennego, w tym popularne modele YKY i NYY. Te kable są przeznaczone do zastosowań zarówno wewnątrz budynków, jak i w instalacjach podziemnych, co czyni je wszechstronnym wyborem.
Właściwy dobór kabla nie tylko wpływa na jakość zasilania, ale także na żywotność całej instalacji. Kable YKY i NYY powinny być zgodne z obowiązującymi normami, takimi jak PN-E-90015, co zapewnia ich zgodność z przepisami i bezpieczeństwo użytkowania. Warto również pamiętać, że wybór kabla zależy od specyficznych warunków instalacji, takich jak długość trasy czy natężenie prądu.

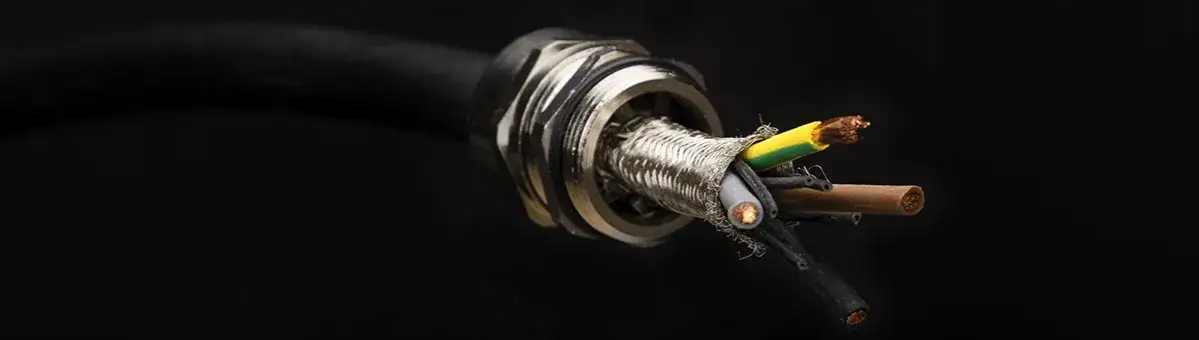

Rodzaje kabli: YKY i NYY jako najlepsze opcje dla falowników
Kable YKY i NYY to dwie najczęściej wybierane opcje do połączeń falowników. Kable YKY charakteryzują się wysoką odpornością na uszkodzenia mechaniczne oraz odporną na działanie wilgoci izolacją, co czyni je idealnym rozwiązaniem do instalacji w trudnych warunkach. Z kolei kable NYY są bardziej elastyczne i łatwiejsze w montażu, co sprawia, że są popularnym wyborem w przypadku instalacji podziemnych.
Oba typy kabli mają swoje unikalne właściwości, które mogą być korzystne w różnych sytuacjach. Kable YKY są często stosowane w instalacjach, gdzie wymagana jest większa odporność na czynniki zewnętrzne, natomiast NYY sprawdzają się w miejscach, gdzie elastyczność i łatwość montażu są kluczowe. Wybór odpowiedniego kabla powinien być dostosowany do specyficznych potrzeb danej instalacji.
| Typ kabla | Izolacja | Zakres napięcia | Zastosowanie |
| YKY | Polwinitowa | do 0,6/1 kV | Instalacje wewnętrzne i zewnętrzne |
| NYY | Polwinitowa | do 0,6/1 kV | Instalacje podziemne |
Normy i przepisy: PN-E-90015 jako klucz do zgodności
Norma PN-E-90015 jest jednym z kluczowych dokumentów regulujących zasady dotyczące kabli elektrycznych w Polsce. Jej przestrzeganie jest niezbędne dla zapewnienia zgodności oraz bezpieczeństwa instalacji elektrycznych, w tym połączeń falowników z rozdzielniami. Norma ta określa wymagania dotyczące materiałów, konstrukcji oraz testów, które muszą spełniać kable, aby mogły być używane w instalacjach prądu przemiennego.
Przestrzeganie normy PN-E-90015 ma bezpośredni wpływ na wybór przewodów do połączeń falowników, takich jak YKY czy NYY. Kable, które nie spełniają tych wymagań, mogą prowadzić do problemów z bezpieczeństwem i efektywnością całej instalacji. Dlatego tak ważne jest, aby każdy instalator i użytkownik miał świadomość znaczenia norm i dbał o ich przestrzeganie w swoich projektach.
Jak dobrać kabel do falownika w zależności od warunków
Wybór odpowiedniego kabla do falownika zależy od wielu czynników, które mogą wpływać na jego wydajność i bezpieczeństwo. Należy uwzględnić warunki środowiskowe, w jakich kabel będzie używany, takie jak temperatura, wilgotność oraz narażenie na działanie substancji chemicznych. W przypadku instalacji w trudnych warunkach, warto rozważyć kable z dodatkowymi osłonami, które zapewnią im większą trwałość i ochronę przed uszkodzeniami.
Innym kluczowym czynnikiem jest obciążenie elektryczne, które kabel musi wytrzymać. W zależności od natężenia prądu, długości trasy oraz dopuszczalnych strat napięcia, należy odpowiednio dobrać przekrój kabla. Prawidłowe obliczenia pozwolą uniknąć problemów związanych z przegrzewaniem się przewodów oraz zapewnią stabilne zasilanie dla systemów elektrycznych w budynku. Dbałość o te aspekty jest kluczowa dla bezpieczeństwa całej instalacji.Obliczanie przekroju kabla na podstawie natężenia prądu
Obliczanie odpowiedniego przekroju kabla jest niezbędne, aby zapewnić jego efektywność i bezpieczeństwo w instalacji. Przekrój kabla powinien być dostosowany do natężenia prądu, które będzie przez niego płynęło, oraz do długości trasy, którą musi pokonać. W praktyce, im większe natężenie prądu i dłuższa trasa, tym większy powinien być przekrój kabla, aby zminimalizować straty napięcia.
- Formuła do obliczenia przekroju kabla: S = (I * L) / (k * ΔU), gdzie S to przekrój kabla, I to natężenie prądu, L to długość trasy, k to współczynnik przewodności, a ΔU to dopuszczalne straty napięcia.
- Wartości współczynnika przewodności k mogą różnić się w zależności od materiału kabla (np. miedź, aluminium).
- W przypadku instalacji długodystansowych, warto również uwzględnić dodatkowe straty napięcia, które mogą wystąpić w wyniku oporu przewodnika.
Uwzględnienie strat napięcia w instalacji falownika
Straty napięcia w instalacjach falowników są kluczowym czynnikiem, który może znacząco wpłynąć na wydajność i stabilność całego systemu. Gdy prąd przepływa przez kabel, część energii jest tracona w postaci ciepła, co prowadzi do obniżenia napięcia na końcu instalacji. Zbyt duże straty napięcia mogą skutkować nieefektywnym działaniem falownika oraz innych urządzeń podłączonych do systemu, co w konsekwencji może prowadzić do ich uszkodzenia lub skrócenia żywotności.
Aby skutecznie zarządzać stratami napięcia, należy dążyć do ich minimalizacji poprzez odpowiedni dobór przekroju kabla oraz jego długości. Optymalny przekrój kabla powinien być taki, aby straty napięcia nie przekraczały 1% po stronie AC. Warto również regularnie monitorować instalację, aby upewnić się, że nie występują nadmierne straty spowodowane uszkodzeniami lub niewłaściwym montażem. Dbanie o te aspekty jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemu elektrycznego.
Czytaj więcej: Jaką skrzynkę na licznik elektryczny wybrać, aby uniknąć problemów?
Praktyczne wskazówki dotyczące instalacji kabli falownika
Podczas instalacji kabli falownika niezwykle istotne jest przestrzeganie odpowiednich procedur, które zapewnią bezpieczeństwo oraz efektywność całego systemu. Przede wszystkim, przed przystąpieniem do instalacji, należy dokładnie zaplanować trasę kabli, unikając ostrych zakrętów oraz miejsc narażonych na uszkodzenia mechaniczne. Kable powinny być prowadzone w sposób, który minimalizuje ich kontakt z innymi elementami instalacji, takimi jak rury czy inne przewody, co zmniejsza ryzyko ich uszkodzenia.
Ważnym aspektem jest również stosowanie odpowiednich osłon na kable, szczególnie w trudnych warunkach środowiskowych. Osłony te chronią przewody przed działaniem wilgoci, substancji chemicznych oraz uszkodzeniami mechanicznymi. Ponadto, warto regularnie kontrolować stan kabli po ich zainstalowaniu, aby upewnić się, że nie występują żadne uszkodzenia, które mogłyby wpłynąć na działanie falownika oraz całej instalacji elektrycznej.
- Nieprawidłowe prowadzenie kabli, co może prowadzić do ich uszkodzenia lub przegrzewania.
- Brak osłon w miejscach narażonych na działanie czynników zewnętrznych, co zwiększa ryzyko uszkodzeń.
- Nieprzestrzeganie norm dotyczących minimalnych promieni zakrętu kabli, co może prowadzić do ich uszkodzenia.
Innowacyjne technologie w instalacjach kabli falownika
W obliczu rosnących potrzeb na efektywność energetyczną oraz zrównoważony rozwój, nowoczesne technologie w instalacjach kabli falownika stają się kluczowe. Warto zwrócić uwagę na innowacyjne materiały, takie jak kable z nanotechnologią, które oferują lepszą przewodność oraz mniejsze straty napięcia w porównaniu do tradycyjnych rozwiązań. Oprócz tego, rozwój systemów monitorowania, które umożliwiają zdalne śledzenie stanu kabli i ich wydajności, staje się coraz bardziej powszechny. Dzięki tym technologiom, instalatorzy mogą szybko identyfikować problemy i podejmować działania naprawcze, co zwiększa bezpieczeństwo i efektywność całej instalacji.Warto również rozważyć zastosowanie inteligentnych systemów zarządzania energią, które integrują różne źródła energii odnawialnej z tradycyjnymi systemami zasilania. Takie podejście pozwala na optymalne wykorzystanie energii, a także na redukcję kosztów operacyjnych. W przyszłości, rozwój technologii smart grid może wprowadzić nowe standardy w instalacjach kabli falowników, umożliwiając jeszcze lepszą integrację z sieciami energetycznymi oraz zwiększając ich odporność na awarie.
