Równoległe łączenie akumulatorów to prosty sposób na zwiększenie pojemności banku bez podnoszenia napięcia instalacji. To praktyczny przewodnik, który wyjaśnia, jak działa połączenie równoległe akumulatorów, kiedy ma sens w systemie fotowoltaicznym i jakie błędy najczęściej kończą się nierówną pracą banku, spadkiem sprawności albo szybszym zużyciem ogniw.
Najważniejsze zasady, które utrzymują bank akumulatorów w równowadze
- W układzie równoległym napięcie pozostaje takie samo, a sumuje się pojemność w amperogodzinach.
- Najlepiej łączyć akumulatory tego samego typu, napięcia, pojemności i możliwie podobnego stanu zużycia.
- Każda gałąź powinna mieć możliwie podobną długość i przekrój przewodów, bo od tego zależy podział prądu.
- Bezpiecznik na każdym akumulatorze nie jest dodatkiem, tylko elementem bezpieczeństwa.
- Przed uruchomieniem trzeba wyrównać stan naładowania baterii, inaczej pojawi się prąd wyrównawczy.
- W instalacjach PV i magazynach energii kluczowe są też: profil ładowania, BMS i zgodność z zaleceniami producenta.
Na czym polega równoległe łączenie i co się w nim zmienia

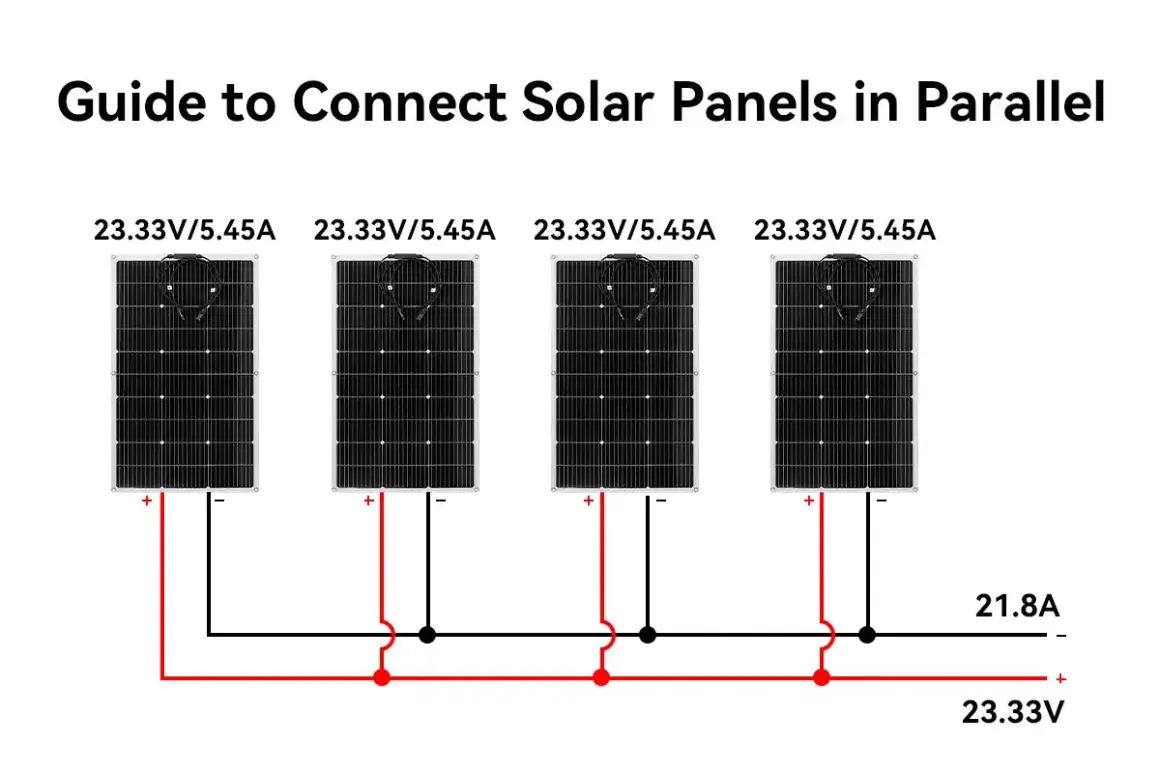

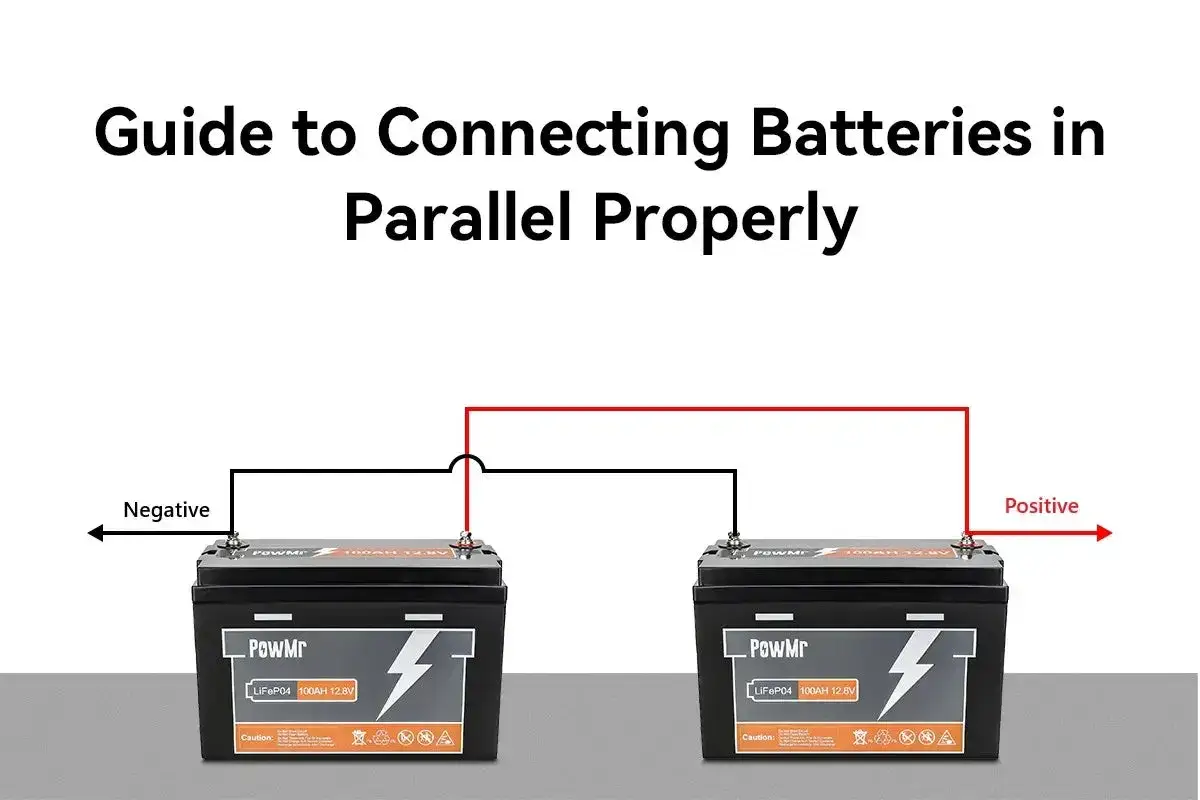

W połączeniu równoległym plusy łączy się z plusami, a minusy z minusami. Efekt jest prosty: napięcie banku zostaje takie jak pojedynczego akumulatora, ale rośnie dostępna pojemność i czas pracy. Jeśli połączysz dwa akumulatory 12 V 100 Ah równolegle, dostajesz nadal 12 V, ale już 200 Ah. Cztery takie baterie dadzą 12 V i 400 Ah.
To ważne rozróżnienie, bo wiele osób myli wzrost pojemności ze wzrostem napięcia. W praktyce równoległy układ stosuje się wtedy, gdy chcesz dłużej zasilać odbiorniki, ale nie chcesz zmieniać całej architektury instalacji na 24 V albo 48 V. W systemach off-grid, kamperach, łodziach i małych magazynach energii to nadal bardzo popularne rozwiązanie.
Warto pamiętać, że prąd nie rozdziela się „magicznie” po połowie. Płynie tam, gdzie opór jest mniejszy. Dlatego nawet drobna różnica w kablach, złączach albo bezpiecznikach może sprawić, że jeden akumulator będzie pracował ciężej niż drugi. To właśnie odróżnia poprawny bank od zestawu, który tylko wygląda na poprawnie połączony.
Kiedy ten układ ma sens, a kiedy lepiej wybrać inną konfigurację
Równoległe łączenie ma sens wtedy, gdy potrzebujesz większej pojemności przy tym samym napięciu roboczym. To dobry wybór dla odbiorników 12 V, małych inwerterów, instalacji mobilnych i buforowania energii z PV. Gorzej sprawdza się wtedy, gdy instalacja ma być rozwijana na duże moce i długie odcinki przewodów. W takich sytuacjach wyższe napięcie systemowe zwykle daje mniejsze straty i łatwiejsze okablowanie.
| Konfiguracja | Co rośnie | Typowy plus | Typowy minus | Gdzie się sprawdza |
|---|---|---|---|---|
| Równoległa | Pojemność | Dłuższy czas pracy przy tym samym napięciu | Trzeba pilnować równowagi gałęzi | 12 V kampery, łodzie, małe magazyny energii |
| Szeregowa | Napięcie | Mniejsze prądy dla tej samej mocy | Jeden słaby element ogranicza cały łańcuch | 24 V, 48 V i większe systemy |
| Szeregowo-równoległa | Jednocześnie napięcie i pojemność | Duża elastyczność projektowa | Najwięcej miejsca na błędy montażowe | Większe banki PV i magazyny energii |
Najprościej mówiąc: jeśli chcesz „więcej czasu”, wybierasz układ równoległy. Jeśli chcesz „mniej prądu przy tej samej mocy”, wybierasz wyższe napięcie. To rozróżnienie dobrze porządkuje projekt jeszcze zanim weźmiesz do ręki przewody.
Jak połączyć akumulatory równolegle krok po kroku
Ja zawsze zaczynam od sprawdzenia, czy wszystkie baterie mają ten sam typ i zbliżony stan naładowania. To nie jest formalność. Jeśli połączysz mocno rozładowany akumulator z mocno naładowanym, popłynie między nimi prąd wyrównawczy, czyli chwilowy przepływ energii, który próbuje zrównać ich napięcia. Przy dużej różnicy może to być niepotrzebnie agresywne dla ogniw i złączy.
- Odłącz instalację od odbiorników i ładowania.
- Sprawdź napięcie każdego akumulatora i wyrównaj ich stan naładowania.
- Upewnij się, że baterie są tego samego typu, napięcia i najlepiej tej samej pojemności.
- Połącz dodatnie bieguny razem i ujemne bieguny razem.
- Jeśli to możliwe, wyprowadź zasilanie z banku w układzie diagonalnym albo przez szyny zbiorcze, żeby każda gałąź miała podobną drogę prądową.
- Zabezpiecz każdą gałąź bezpiecznikiem i dopiero potem podłącz odbiorniki oraz ładowarkę.
- Po uruchomieniu sprawdź temperaturę przewodów i napięcia poszczególnych baterii po krótkim obciążeniu.
W praktyce najwięcej problemów bierze się nie z samego schematu, tylko z pośpiechu. Dwie baterie mogą wyglądać identycznie, ale jeśli jedna jest wyraźnie starsza albo ma inną charakterystykę pracy, bank będzie się rozjeżdżał już od pierwszych cykli. Dlatego przy pierwszym montażu lepiej poświęcić 20 minut na pomiary niż później szukać przyczyny nierównej pracy całej instalacji.
Przewody, szyny zbiorcze i bezpieczniki decydują o bezpieczeństwie
Jeżeli miałbym wskazać jeden element, który odróżnia poprawny bank od ryzykownej prowizorki, byłaby to jakość okablowania. Victron Energy w materiałach instalacyjnych podkreśla trzy rzeczy: każdy akumulator powinien mieć osobne zabezpieczenie na plusie, przewody powinny prowadzić możliwie równym torem, a wyjście do instalacji powinno zapewniać podobną drogę prądową dla każdej gałęzi. To nie jest detal, tylko sposób na wyrównanie obciążenia.
Najważniejsze zasady są proste:
- Przewody między akumulatorami powinny mieć ten sam przekrój i tę samą długość.
- Do większych banków lepiej stosować szyny zbiorcze niż dokręcać kolejne przewody „w łańcuszku”.
- Bezpiecznik montuje się jak najbliżej dodatniego bieguna każdej baterii.
- W układzie z kilkoma gałęziami warto podłączać odbiornik tak, by każda bateria była obciążana możliwie równomiernie.
- Złącza muszą być porządnie zaciśnięte, bo luz na terminalu zamienia się w spadek napięcia i ciepło.
Szyna zbiorcza to po prostu solidny punkt rozdziału prądu. Dzięki niej nie opierasz całego układu na przypadkowych długościach kabli. To szczególnie ważne przy większych bankach LiFePO4, gdzie prądy są duże, a różnice w oporze bardzo szybko ujawniają się w pracy całego zestawu.
Najczęstsze błędy, które skracają życie banku
Największy błąd? Łączenie „byle było zasilanie”. W przypadku baterii to się zwykle mści. Battery University przypomina, że do pracy równoległej najlepiej nadają się elementy o tej samej chemii, napięciu i zbliżonej pojemności. Ja dodałbym jeszcze: o podobnym stopniu zużycia, bo stary akumulator potrafi zaniżyć osiągi całej gałęzi.
- Mieszanie różnych technologii, na przykład AGM z LiFePO4.
- Łączenie baterii o wyraźnie różnym stanie naładowania.
- Różne długości przewodów między akumulatorami a szyną.
- Brak bezpiecznika na każdej gałęzi.
- Wpinanie nowej baterii do mocno zużytego banku.
- Ignorowanie zaleceń producenta dotyczących maksymalnej liczby modułów i sposobu ładowania.
Warto też uważać na objawy, które często bagatelizuje się na początku: nagrzewające się końcówki przewodów, różnice napięć między gałęziami po ładowaniu i wyraźnie szybsze rozładowywanie jednej baterii. To nie są drobiazgi, tylko sygnały, że prąd nie rozkłada się tak, jak powinien.
Jak to wygląda w instalacji fotowoltaicznej i magazynie energii
W systemach PV połączenie równoległe przydaje się zwłaszcza wtedy, gdy chcesz zwiększać pojemność magazynu energii bez przebudowy całej instalacji. To częsty scenariusz w domowych układach 12 V i 24 V, ale także w magazynach opartych na LiFePO4. Trzeba jednak pamiętać, że nie każdy bank litowy zniesie dowolną rozbudowę. Tu liczy się nie tylko napięcie, lecz także logika BMS, czyli elektroniki nadzorującej ładowanie, rozładowanie i ochronę ogniw.
Przy lithium ważne są trzy rzeczy: zgodność z profilem ładowania, komunikacja z BMS i trzymanie się limitów producenta. W niektórych rozwiązaniach, takich jak systemy Victron, można łączyć równolegle nawet wiele modułów, ale zawsze w granicach opisanych dla konkretnego modelu. To istotne, bo w magazynie energii nie chodzi tylko o to, by „dało się podłączyć”, ale żeby układ pracował stabilnie przez lata.
W instalacjach z regulatorem MPPT albo inwerterem-ładowarką nie wolno też ignorować parametrów ładowania. Za wysoki prąd, zbyt agresywna absorpcja albo źle ustawione napięcie podtrzymania potrafią zniweczyć zalety dobrze zbudowanego banku. Równoległy układ akumulatorów jest więc tylko jednym elementem całości, a nie rozwiązaniem, które samo z siebie gwarantuje sukces.
Co sprawdziłbym zanim zostawisz bank na noc
Po montażu robię krótki test kontrolny. To oszczędza czas i od razu pokazuje, czy układ pracuje równo. W praktyce wystarczy kilka minut z miernikiem i mały, kontrolowany pobór prądu.
- Zmierz napięcie każdej baterii przed podłączeniem i po pierwszym ładowaniu.
- Sprawdź, czy wszystkie połączenia są dokręcone i nie grzeją się pod obciążeniem.
- Zweryfikuj, czy każdy plus ma własny bezpiecznik.
- Upewnij się, że ładowarka lub regulator mają ustawiony właściwy profil dla danej chemii.
- Po pierwszym cyklu sprawdź, czy jedna gałąź nie odstaje temperaturą albo napięciem.
Jeśli coś ma się rozjechać, zwykle widać to szybko: jeden przewód jest cieplejszy, jedna bateria ma inne napięcie spoczynkowe albo BMS zaczyna wcześniej odcinać ładowanie. Wtedy nie szukam winy w samym pomyśle na układ równoległy, tylko wracam do kabli, zabezpieczeń i zgodności komponentów. To właśnie te trzy rzeczy najczęściej decydują, czy bank będzie pracował stabilnie, czy zacznie sprawiać kłopoty po kilku tygodniach.
