Ogniwa paliwowe brzmią technicznie, ale w praktyce chodzi o bardzo konkretny sposób zamiany energii chemicznej na prąd. W tym tekście pokazuję, jak działa taka instalacja, gdzie rzeczywiście ma sens w energetyce i elektrowniach, czym różnią się najważniejsze warianty oraz jakie ograniczenia decydują o opłacalności. To ważny temat, bo ta technologia coraz częściej wraca nie jako ciekawostka, lecz jako realne uzupełnienie systemu energetycznego.
Najważniejsze rzeczy, które warto zapamiętać
- Układ wodorowy nie spala paliwa, tylko zamienia jego energię bezpośrednio na prąd i ciepło.
- Najlepiej sprawdza się w kogeneracji, backupie i małej lub średniej energetyce rozproszonej.
- PEM startuje szybko, SOFC daje wysoką sprawność, ale potrzebuje więcej czasu na rozruch.
- W systemach stacjonarnych sprawność elektryczna potrafi przekroczyć 60%, a z odzyskiem ciepła cały układ może dojść do 80-90%.
- Największe bariery to koszt instalacji, dostępność czystego paliwa i żywotność elementów.
- Dla fotowoltaiki i magazynowania energii to raczej partner do długiego buforowania niż zamiennik baterii.
Jak działa elektrochemiczna produkcja prądu

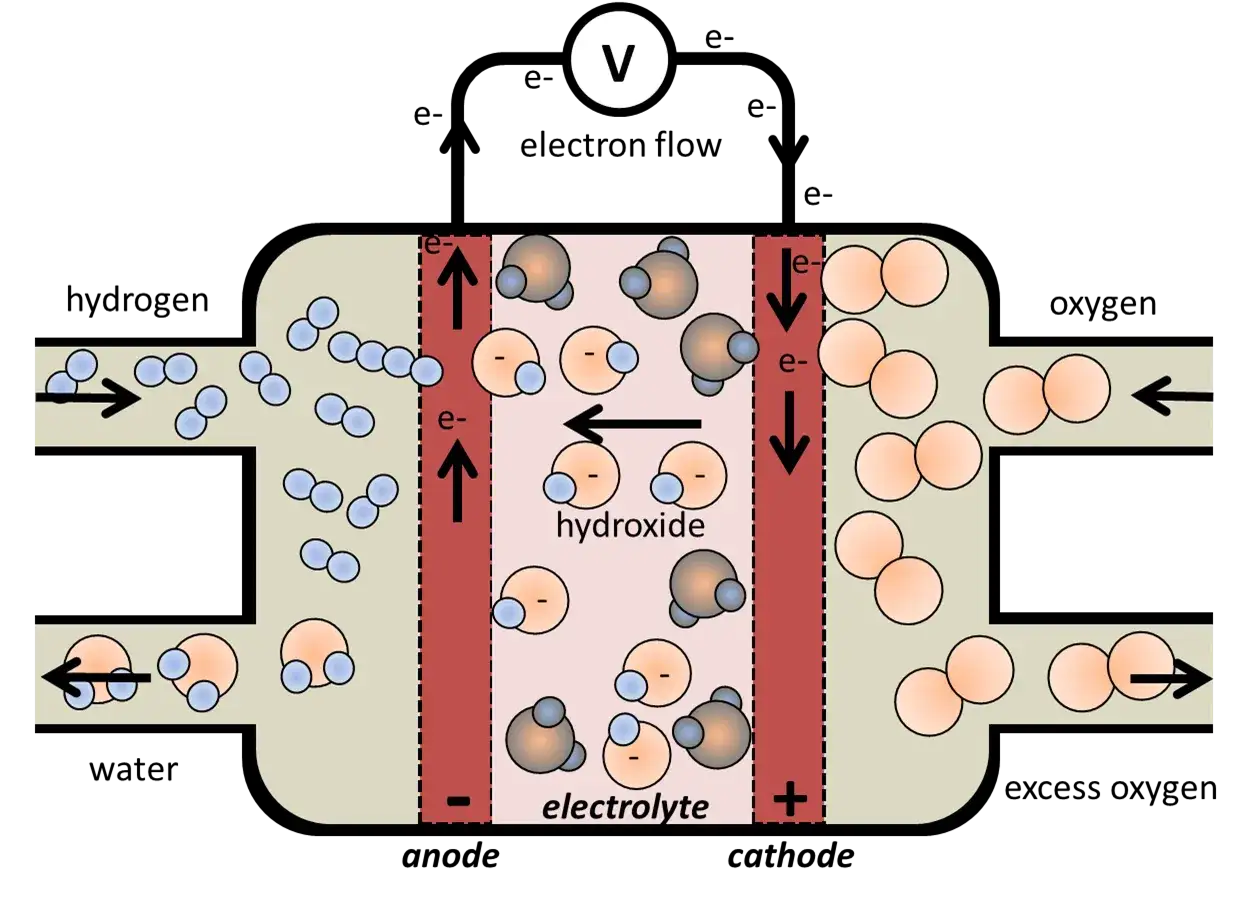

To nie jest klasyczne spalanie, tylko proces elektrochemiczny. Na anodę trafia paliwo, najczęściej wodór, a na katodę tlen z powietrza. W środku znajduje się elektrolit, czyli warstwa przewodząca tylko wybrane jony, dzięki czemu elektrony muszą popłynąć zewnętrznym obwodem. I właśnie ten przepływ tworzy użyteczny prąd.
W praktyce pojedyncze ogniwo daje niewielkie napięcie, więc łączy się je w stosy. Taki stos decyduje o mocy całego układu, a nie jedno źródło z osobna. Jeśli paliwem jest czysty wodór, produktami reakcji są prąd, woda i ciepło. Gdy zamiast niego używa się gazu ziemnego albo biogazu, dochodzi jeszcze etap reformingu, czyli przekształcenia paliwa w gaz bogaty w wodór. To ważne, bo od rodzaju paliwa zależy potem cały sens ekonomiczny instalacji. Następny krok to sprawdzenie, gdzie ta technologia rzeczywiście wygrywa z innymi źródłami.
Gdzie ta technologia ma sens w elektrowniach i ciepłownictwie
Patrzę na ten temat praktycznie: najbardziej opłaca się tam, gdzie prąd i ciepło są równie ważne. W energetyce stacjonarnej najlepsze zastosowania to kogeneracja w zakładach przemysłowych, oczyszczalniach, biogazowniach, szpitalach, centrach danych, lokalnych ciepłowniach i obiektach infrastruktury krytycznej. W takich miejscach ciepło odpadowe nie idzie na straty, więc całkowita sprawność układu rośnie wyraźnie.
W dużej, centralnej elektrowni ta technologia nadal ma pod górkę. Dobrze skaluje się modułowo, ale koszt paliwa, wymagania co do czystości i serwisu sprawiają, że częściej wygrywa w energetyce rozproszonej niż w roli masowego źródła podstawowego. W Polsce szczególnie sensownie wyglądają projekty przy biogazowniach, zakładach produkcyjnych i obiektach, które i tak potrzebują stabilnego ciepła procesowego. To prowadzi do pytania, które warianty są dziś najbardziej użyteczne.
Najważniejsze rodzaje i co je wyróżnia
Według danych DOE, różnice między technologiami są na tyle duże, że nie ma jednego uniwersalnego wyboru. Jedne układy są szybkie i dobre do pracy zmiennej, inne lepiej znoszą stałe obciążenie i wyższą temperaturę pracy. Dla inwestora to nie detal techniczny, tylko decyzja o tym, czy źródło nadaje się do backupu, kogeneracji, czy pracy ciągłej.
| Typ | Temperatura pracy | Sprawność elektryczna | Typowa moc | Co to oznacza w praktyce |
|---|---|---|---|---|
| PEM | poniżej 120°C | ok. 60% przy czystym H2, ok. 40% przy paliwie z reformingu | od mniej niż 1 kW do 100 kW | Szybki rozruch, dobra odpowiedź na zmienne obciążenie, ale większa wrażliwość na zanieczyszczenia i kosztowne katalizatory. |
| PAFC | 150-200°C | ok. 40% | 5-400 kW | Dobry wariant dla kogeneracji i zasilania rozproszonego, z lepszą tolerancją na zanieczyszczenia, ale z wolniejszym rozruchem. |
| MCFC | 600-700°C | ok. 50% | 300 kW-3 MW | Większa skala i elastyczność paliwowa, sensowna w układach dla energetyki i większego CHP, ale z długim rozruchem i ryzykiem korozji. |
| SOFC | 500-1000°C | ok. 60%, a w kogeneracji ponad 85% całkowitej sprawności | 1 kW-2 MW | Najwyższa sprawność i dobra praca w stałym obciążeniu, lecz wysoka temperatura oznacza długi start i ograniczoną liczbę cykli włączania. |
Gdybym miał to uprościć do jednego zdania, powiedziałbym tak: PEM wygrywa szybkością, SOFC sprawnością, MCFC skalą, a PAFC spokojną pracą w kogeneracji. To już daje całkiem dobrą mapę wyboru, ale sama technologia nie jest jeszcze równoznaczna z sukcesem inwestycyjnym. O tym decydują także korzyści i ograniczenia eksploatacyjne.
Co daje ta technologia, a z czym trzeba się liczyć
Największa zaleta to wysoka sprawność przy bezpośredniej konwersji energii chemicznej na elektryczną. Do tego dochodzi cicha praca, mała liczba ruchomych części i dobra modularność. Jeśli paliwem jest wodór, lokalnie nie ma emisji spalin, a przy odpowiednio zaprojektowanym układzie można odzyskiwać ciepło do ogrzewania lub procesów technologicznych.
Najważniejsze ograniczenia są równie konkretne. Układ wymaga paliwa o odpowiedniej czystości, a przy paliwach innych niż wodór dochodzi dodatkowa złożoność reformingu. Trzeba też uwzględnić bezpieczeństwo, czyli wentylację, detekcję wodoru, pracę pod ciśnieniem i strefy zagrożenia wybuchem. Gdy paliwo pochodzi z gazu ziemnego bez wychwytu CO2, efekt klimatyczny jest lepszy niż w klasycznym spalaniu, ale nie jest to jeszcze zeroemisyjność. Ja zawsze zwracam też uwagę na żywotność: w praktyce mówimy o dziesiątkach tysięcy godzin pracy, więc liczy się nie tylko sprawność, ale też trwałość stosu i stabilność serwisu. To prowadzi do najważniejszego pytania ekonomicznego: kiedy taki rachunek zaczyna się spinać?
Ile to kosztuje energii i kiedy rachunek się spina
Tu najłatwiej popełnić błąd, bo sama cena urządzenia nie mówi jeszcze nic o opłacalności. Liczy się paliwo, liczba godzin pracy, możliwość odzysku ciepła i koszt obsługi. W małych układach CHP celem projektowym bywa sprawność elektryczna powyżej 45% i całkowita sprawność rzędu 80-90%, a w większych systemach ponad 50% elektrycznie i 70-90% całkowicie. To właśnie odzysk ciepła najczęściej przesądza o wyniku finansowym.
W benchmarkach DOE dla dojrzałych układów stacjonarnych pojawiają się też bardzo konkretne liczby dotyczące niezawodności: dostępność systemu potrafi zbliżać się do 97-99%, a żywotność jest liczona w dziesiątkach tysięcy godzin. Przy pracy ciągłej 40 000 godzin to niecałe 4,6 roku, a 80 000 godzin to już ponad 9 lat. To pokazuje, że bariera nie leży wyłącznie w samej fizyce urządzenia, tylko w całym łańcuchu kosztów, od paliwa po serwis. Najczęstszy błąd inwestora? Liczenie zwrotu tylko na kilowatogodzinach elektrycznych i pomijanie wartości ciepła. W praktyce to właśnie ciepło często robi różnicę między projektem dobrym a przeciętnym. Z tego punktu widzenia bardzo ciekawie wygląda połączenie z fotowoltaiką.
Jak to łączy się z fotowoltaiką i magazynowaniem energii
Dla portalu o energii słonecznej ten wątek jest szczególnie ważny. Fotowoltaika produkuje wtedy, kiedy świeci słońce, a układ z elektrolizerem i ogniwem paliwowym pozwala zamienić nadwyżkę energii w wodór, a potem odzyskać prąd wtedy, gdy sieć lub odbiorca go potrzebuje. To nie jest najsprawniejsza droga magazynowania energii, więc do krótkiego buforowania lepsze są baterie. Sens pojawia się tam, gdzie trzeba przechować energię na dłużej, a nawet sezonowo.
W praktyce najlepiej działa układ hybrydowy. Bateria obsługuje sekundy, minuty i szczyty mocy, a wodór przejmuje dłuższe przerwy i bardziej wymagające scenariusze awaryjne. Dla małej mikroinstalacji domowej to często za dużo, ale dla zakładu, kampusu energetycznego albo lokalnej społeczności może być już sensowny kierunek. To domyka temat technologiczny, ale zostaje jeszcze jedno pytanie: kiedy taki układ naprawdę ma przewagę nad innym źródłem prądu?
Kiedy układ z wodorem naprawdę ma przewagę w elektrowni
Najlepszy przypadek to stabilny odbiór prądu i ciepła, dostęp do paliwa, potrzeba cichej pracy i ograniczony czas przestoju. Jeśli planuję taki projekt, najpierw sprawdzam trzy rzeczy: czy mam paliwo w odpowiedniej jakości, czy mam gdzie oddać ciepło i czy profil pracy pozwala na wiele godzin działania w roku. Jeśli odpowiedź na dwa z tych pytań brzmi „nie”, zwykle lepiej szukać innego źródła.
Jeśli odpowiedź brzmi „tak”, technologia potrafi być bardzo solidnym elementem miksu energetycznego. Nie zastępuje całego systemu, ale robi dokładnie to, do czego została stworzona: dostarcza prąd tam, gdzie liczy się sprawność, elastyczność i kontrola nad lokalną energią. I właśnie dlatego traktuję ją nie jako modny dodatek, lecz jako rozsądne narzędzie do konkretnych zadań.
