Po termomodernizacji budynku łatwo skupić się na ociepleniu, oknach i niższych rachunkach, a pominąć instalację elektryczną, która po takich pracach często pracuje w innych warunkach niż wcześniej. Pomiar rezystancji izolacji pozwala szybko sprawdzić, czy przewody, obwody i podłączone urządzenia nadal są bezpieczne oraz czy wilgoć, uszkodzenie albo błędne podłączenie nie obniżyły jakości izolacji. W praktyce to test, który ma sens zarówno po remoncie domu, jak i przed uruchomieniem ogrzewania, automatyki czy fotowoltaiki.
Najważniejsze rzeczy, które warto ustalić przed badaniem
- W instalacjach do 500 V zwykle stosuje się 500 V DC i oczekuje się co najmniej 1 MΩ.
- Przy SELV i PELV standardowo wystarcza 250 V DC, a minimalna wartość wynosi 0,5 MΩ.
- Przed testem trzeba odłączyć elektronikę, sterowniki, ograniczniki przepięć i inne wrażliwe urządzenia.
- Wilgoć, temperatura i zabrudzenie potrafią obniżyć odczyt bez rzeczywistego uszkodzenia izolacji.
- W instalacjach PV, grzewczych i automatyce domowej wynik warto porównać z wcześniejszymi pomiarami, nie tylko z jedną granicą.
Dlaczego po termomodernizacji instalację elektryczną trzeba sprawdzić osobno
Po ociepleniu budynku, wymianie stolarki i uszczelnieniu przegród zmienia się nie tylko bilans cieplny, ale też wilgotność i sposób pracy wielu obwodów. Nowe warstwy izolacji, świeże tynki, wylewki, zabudowy g-k i przepusty kablowe potrafią wprowadzić do instalacji czynniki, których wcześniej po prostu nie było. Jeśli do tego dochodzi pompa ciepła, rekuperacja, ogrzewanie podłogowe, sterowniki albo fotowoltaika, zakres ryzyka robi się znacznie większy niż w starej, prostej instalacji.
Ja traktuję taki test jako sposób na odróżnienie dwóch rzeczy: czy instalacja działa i czy działa bezpiecznie. Żarówka może się zaświecić nawet wtedy, gdy izolacja jest już osłabiona, ale to jeszcze nie znaczy, że obwód nie będzie wybijał zabezpieczeń, grzał połączeń albo przepuszczał upływu do ziemi. Po termomodernizacji szczególnie ważne są obwody prowadzone w nowych przegrodach, przy urządzeniach grzewczych i w miejscach, gdzie mogła zebrać się wilgoć po robotach mokrych. Zanim jednak przejdę do samego badania, ustalam najpierw właściwe napięcie i granicę oceny, bo bez tego wynik bywa tylko liczbą bez kontekstu.
Jakie napięcie i próg przyjąć w typowej instalacji
Materiał Sonel pokazuje tu prostą regułę, z której korzysta większość praktyków: dla obwodów do 500 V włącznie przyjmuje się 500 V DC i minimum 1 MΩ, a dla SELV i PELV 250 V DC oraz 0,5 MΩ. To ważne, bo wielu inwestorów patrzy wyłącznie na samą wartość w megomach, a pomija fakt, że napięcie probiercze musi pasować do badanego obiektu. Inaczej porównujesz rzeczy, które fizycznie nie są ze sobą równe.
| Napięcie nominalne obwodu | Napięcie probiercze DC | Minimalna rezystancja izolacji |
|---|---|---|
| SELV i PELV | 250 V | 0,5 MΩ |
| Do 500 V włącznie, w tym FELV | 500 V | 1,0 MΩ |
| Powyżej 500 V | 1000 V | 1,0 MΩ |
W praktyce domowej i w większości modernizowanych mieszkań punkt odniesienia jest prosty: 500 V DC i wynik co najmniej 1 MΩ. Jeśli jednak nie da się zdemontować ogranicznika przepięć albo innego wrażliwego elementu, test często trzeba obniżyć do 250 V DC, ale z zachowaniem ostrożnej interpretacji. To kompromis między bezpieczeństwem urządzeń a jakością diagnozy, nie wygodny skrót. Dopiero po takim doborze sens ma przygotowanie obwodu do pomiaru, bo błędne podłączenie potrafi zafałszować wynik bardziej niż sama wilgoć.
Jak przygotować obwód, żeby wynik był wiarygodny
Przed badaniem zawsze zaczynam od odłączenia zasilania i potwierdzenia, że na obwodzie nie ma napięcia. Potem sprawdzam, co jeszcze jest wpięte w linię: zasilacze LED, sterowniki, automatyka, czujniki, falowniki, ograniczniki przepięć, urządzenia smart home, ładowarki i wszystko, co ma elektronikę, która nie lubi wysokiego napięcia testowego. Jeśli coś ma zostać w układzie, trzeba mieć pewność, że metoda pomiaru to uwzględnia, bo inaczej łatwo uszkodzić element, który był sprawny.
- Odłącz zasilanie i sprawdź brak napięcia na zaciskach.
- Rozłącz odbiorniki i zabezpiecz elektronikę przed napięciem probierczym.
- Jeśli nie da się wyjąć SPD, obniż napięcie testowe i interpretuj wynik ostrożniej.
- Badanie wykonuj od strony rozdzielnicy, czyli od zasilania obwodu.
- Wstępnie sprawdź obwód niższym napięciem, jeśli chcesz upewnić się, że niczego nie przeoczyłeś.
- W instalacjach z przewodami PE i PEN traktuj je jak „ziemię”, a przewód neutralny jako przewód czynny.
W praktyce taki porządek oszczędza mi najwięcej czasu. Nie chodzi tylko o bezpieczeństwo miernika, ale też o to, by nie szukać później „usterki”, która wcale nie jest usterką, tylko zwykłym podłączonym odbiornikiem. Kiedy obwód jest już przygotowany, można przejść do samego badania i zrobić je tak, żeby wynik dało się później obronić przed inwestorem, wykonawcą albo serwisantem.

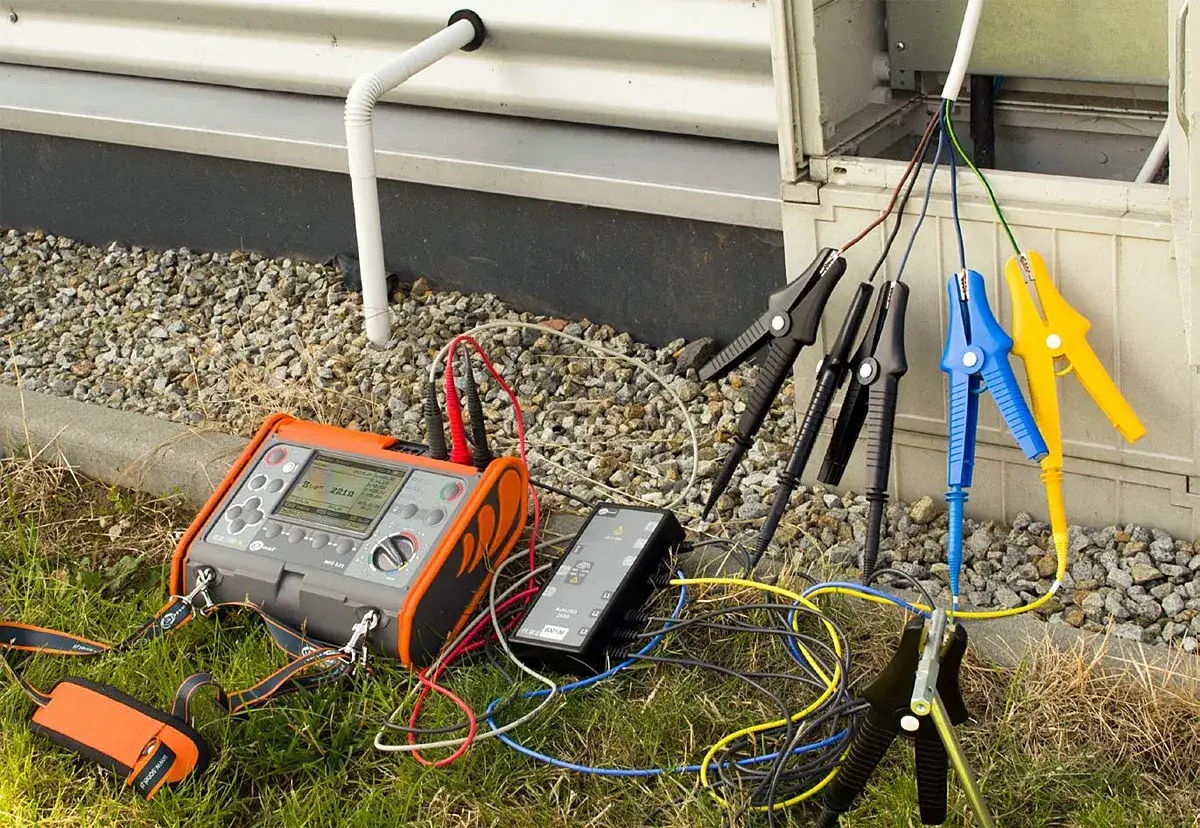

Jak przebiega badanie krok po kroku
Sam test jest prosty, ale tylko wtedy, gdy wcześniej dobrze ustawisz warunki. W instalacji mieszkaniowej mierzysz zwykle między przewodami czynnymi oraz między przewodami czynnymi a uziemionym przewodem ochronnym. W obwodach o większej pojemności, dłuższych kablach albo przy układach PV procedura wygląda podobnie, ale trzeba dać układowi więcej czasu na ustabilizowanie wyniku.
- Wybierz punkty pomiarowe i odpowiednie napięcie testowe.
- Podłącz przewody pomiarowe pewnie, bez luźnych styków i przypadkowych połączeń.
- Uruchom test i obserwuj, czy odczyt rośnie do stabilnej wartości.
- W typowym obwodzie poczekaj około 60 sekund, bo dopiero wtedy wynik zwykle staje się użyteczny.
- Przy dużych kablach, falownikach, stringach PV albo maszynach pracujących na większej pojemności rozważ dłuższy test czasowy.
- Po zakończeniu rozładuj obwód, zanim cokolwiek ponownie podłączysz.
- Zapisz napięcie, wynik, warunki otoczenia i to, co było odłączone na czas pomiaru.
Jeśli badam większy układ, często sięgam też po test czasowy, czyli analizę wyniku w funkcji czasu. Dla silników, transformatorów i większych systemów ma sens wskaźnik PI, czyli stosunek rezystancji po 10 minutach do wyniku po 1 minucie. Taki odczyt mówi więcej niż pojedyncza liczba, bo pokazuje, czy izolacja „dochodzi do siebie” podczas polaryzacji, czy od początku zachowuje się podejrzanie. Przy zwykłej instalacji domowej nie jest to zawsze konieczne, ale w bardziej złożonych układach bywa bardzo pomocne. Sama procedura jest więc krótka, lecz prawdziwa wartość pojawia się dopiero wtedy, gdy umiesz poprawnie odczytać wynik.
Jak interpretować wynik i odróżnić awarię od wilgoci
Wynik miernika nie powinien być oceniany w oderwaniu od temperatury, wilgotności i historii obwodu. Fluke zwraca uwagę, że warunki otoczenia potrafią wyraźnie zniekształcić pomiar, dlatego najlepiej wykonywać go w suchym środowisku, możliwie powyżej punktu rosy i w temperaturze zbliżonej do około 20°C. To ma znaczenie szczególnie po robotach mokrych, po deszczu, w nieogrzewanych pomieszczeniach technicznych i w miejscach, gdzie przewody przechodzą przez zimne strefy budynku.
| Co widzę na mierniku | Co to zwykle oznacza | Co robię dalej |
|---|---|---|
| Wynik wyraźnie powyżej progu i stabilny | Izolacja najpewniej jest w dobrej kondycji | Porównuję z wcześniejszymi pomiarami i zapisuję jako punkt odniesienia |
| Wynik tylko trochę powyżej minimum | Układ działa, ale warto go obserwować | Sprawdzam, czy nie ma wilgoci, zabrudzeń lub dodatkowych odbiorników |
| Wynik skacze albo rośnie bardzo wolno | Możliwa wilgoć, pojemność kabla albo nieodłączony element elektroniczny | Rozdzielam obwód na sekcje i powtarzam pomiar |
| Wynik niski lub bliski zera | Najczęściej uszkodzenie, przebicie albo błędne podłączenie | Szukam miejsca zwarcia, zawilgocenia lub uszkodzonego odcinka |
W dużych obiektach przydaje się też PI. Zasada jest prosta: im wyższy wskaźnik, tym lepiej wygląda izolacja. W praktyce wynik 2 lub wyższy zwykle uznaje się za dobry, zakres 1-2 budzi zastrzeżenia, a wartość poniżej 1 jest poważnym sygnałem ostrzegawczym. Jest jeszcze DAR, czyli szybszy wskaźnik porównujący dwa wcześniejsze momenty pomiaru, przydatny wtedy, gdy nie chcę czekać pełnych 10 minut. Jeśli wynik wydaje się podejrzany, nie zakładam od razu awarii całej instalacji. Najpierw sprawdzam, czy nie zawodzi sam dobór aparatury, bo to prowadzi mnie do kolejnego praktycznego pytania: jaki miernik w ogóle ma sens w takim zadaniu.
Jaki miernik wybrać do domu, fotowoltaiki i większych obiektów
Do zwykłej termomodernizacji domu jednorodzinnego nie potrzebuję od razu sprzętu klasy przemysłowej. Wystarczy miernik, który potrafi pracować na 250 V i 500 V, a w wielu przypadkach także na 1000 V, ma dobrą ochronę wejść, automatyczne rozładowanie obwodu i możliwość zapisania wyniku. Jeśli jednak w grę wchodzą długie trasy kablowe, stringi PV, duże rozdzielnice albo silniki, lepiej od razu sięgnąć po przyrząd z szerszym zakresem, PI, DAR i terminalem guard, który odcina wpływ prądów upływu powierzchniowych.
| Zastosowanie | Zakres testowy | Co powinien mieć miernik | Dlaczego to ma znaczenie |
|---|---|---|---|
| Dom lub mieszkanie po termomodernizacji | 250 V / 500 V, czasem 1000 V | Automatyczne rozładowanie, podstawowy zapis wyników | Wystarcza do oceny obwodów gniazd, oświetlenia, ogrzewania i automatyki |
| Fotowoltaika i dłuższe trasy kablowe | 500 V / 1000 V / 2500 V | PI, DAR, stabilizowane napięcie, pamięć wyników | Łatwiej wykryć zawilgocenie, uszkodzenie przewodu i spadek jakości stringu |
| Silniki, transformatory i większe obiekty | 2,5 kV / 5 kV i więcej | Guard terminal, test rampowy, dłuższy czas pomiaru | Potrzebna jest dokładniejsza diagnostyka i lepsza odporność na prądy upływu |
Ja nie wybieram największego napięcia z rozpędu. Dobieram sprzęt do napięcia pracy obiektu, rodzaju przewodów i tego, czy badam zwykłą instalację domową, czy instalację o większej pojemności i wyższych wymaganiach. Zbyt mocny przyrząd nie rozwiąże problemu złej metodologii. Jeśli jednak wynik wychodzi za niski, warto wiedzieć, jak dojść do przyczyny bez chaosu i bez niepotrzebnego rozkuwania wszystkiego naraz.
Co zrobić, gdy wynik wypada za nisko
Niski odczyt nie oznacza od razu wymiany całej instalacji. Najpierw sprawdzam najprostsze przyczyny: nieodłączony odbiornik, zawilgocone zakończenie przewodu, zabrudzony osprzęt, uszkodzoną puszkę albo odcinek kabla dociśnięty podczas prac budowlanych. W budynkach po termomodernizacji częsty jest też problem z wilgocią po świeżych tynkach, wylewkach albo po osiadaniu kondensatu w chłodniejszych częściach przegród.
- Powtórz badanie po pełnym wyschnięciu obiektu, jeśli test był wykonany zaraz po robotach mokrych.
- Podziel obwód na krótsze odcinki i sprawdzaj je osobno.
- Odłącz po kolei elektronikę, ograniczniki przepięć i urządzenia sterujące.
- Sprawdź, czy neutralny nie został połączony z przewodem czynnym w miejscu, którego nie uwzględniłeś.
- Skontroluj puszki, złączki, gniazda, miejsca przejść przez ściany i strefy narażone na wilgoć.
- Po naprawie powtórz test tym samym napięciem i w podobnych warunkach, żeby porównanie miało sens.
Jeżeli wynik spada tylko w jednym fragmencie instalacji, zwykle szukam lokalnej przyczyny, a nie globalnego problemu. To często oszczędza godzinę pracy i niepotrzebne koszty. Właśnie dlatego po termomodernizacji warto zostawić po sobie nie tylko czysty obiekt, ale też dobry zapis pomiarów, który później naprawdę coś znaczy.
Jeden zapis z pomiaru oszczędza najwięcej problemów po modernizacji
Po zakończeniu prac najlepiej potraktować badanie jako element odbioru, a nie formalność do odhaczenia. Zapisuję wtedy nie tylko sam wynik, ale też napięcie probiercze, datę, temperaturę, wilgotność, zakres badanych obwodów i informację, co było odłączone. Przy kolejnej modernizacji taki zestaw danych daje mi punkt odniesienia, dzięki któremu od razu widzę, czy instalacja się starzeje, czy pojawił się nowy problem.
- zanotuj wynik dla każdego obwodu osobno, nie tylko jedną wartość zbiorczą
- zapisz warunki otoczenia, bo temperatura i wilgotność zmieniają interpretację
- uwzględnij informację o elektronice, SPD i innych elementach odłączonych na czas testu
- zrób zdjęcie rozdzielnicy lub opisu obwodów przed zasłonięciem ścian
Jeśli miałbym wskazać jedną praktykę, która daje największy zwrot z całej procedury, byłoby to badanie wykonane po wyschnięciu prac mokrych, po odłączeniu wrażliwej elektroniki i przed zamknięciem przegród. To najprostszy sposób, żeby termomodernizacja faktycznie poprawiła komfort i efektywność budynku, zamiast zostawić po sobie ukryty problem w instalacji elektrycznej.
