Układ sieci TT to rozwiązanie, w którym punkt neutralny źródła jest uziemiony po stronie zasilania, a instalacja odbiorcza ma własny, niezależny uziom. Dla użytkownika oznacza to inną logikę ochrony niż w popularnych układach TN-S i TN-C-S, zwłaszcza jeśli chodzi o dobór wyłączników różnicowoprądowych, selektywność zabezpieczeń i rozdział energii w rozdzielnicy. W tym artykule pokazuję, jak ten system działa w praktyce, kiedy ma sens i na co zwrócić uwagę przy instalacji domowej, gospodarczej oraz fotowoltaicznej.
Najważniejsze informacje o układzie TT
- W TT źródło i instalacja odbiorcza mają osobne drogi uziemienia, a przewód PEN po stronie odbiorcy nie występuje.
- Podstawą ochrony przeciwporażeniowej jest wyłącznik różnicowoprądowy, bo sam wyłącznik nadprądowy zwykle nie zapewnia szybkiego odłączenia przy uszkodzeniu doziemnym.
- W typowych wymaganiach IEC dla TT liczy się warunek RA × IΔn ≤ 50 V oraz krótki czas zadziałania zabezpieczenia.
- W rozdzielnicy TT ważna jest selektywność, czyli podział ochrony tak, aby awaria jednego obwodu nie wyłączała całego budynku.
- Przy fotowoltaice, magazynach energii i ładowarkach EV trzeba dobrać typ RCD i ochronę przepięciową do charakteru obciążenia, a nie tylko do mocy instalacji.
Na czym polega układ sieci TT

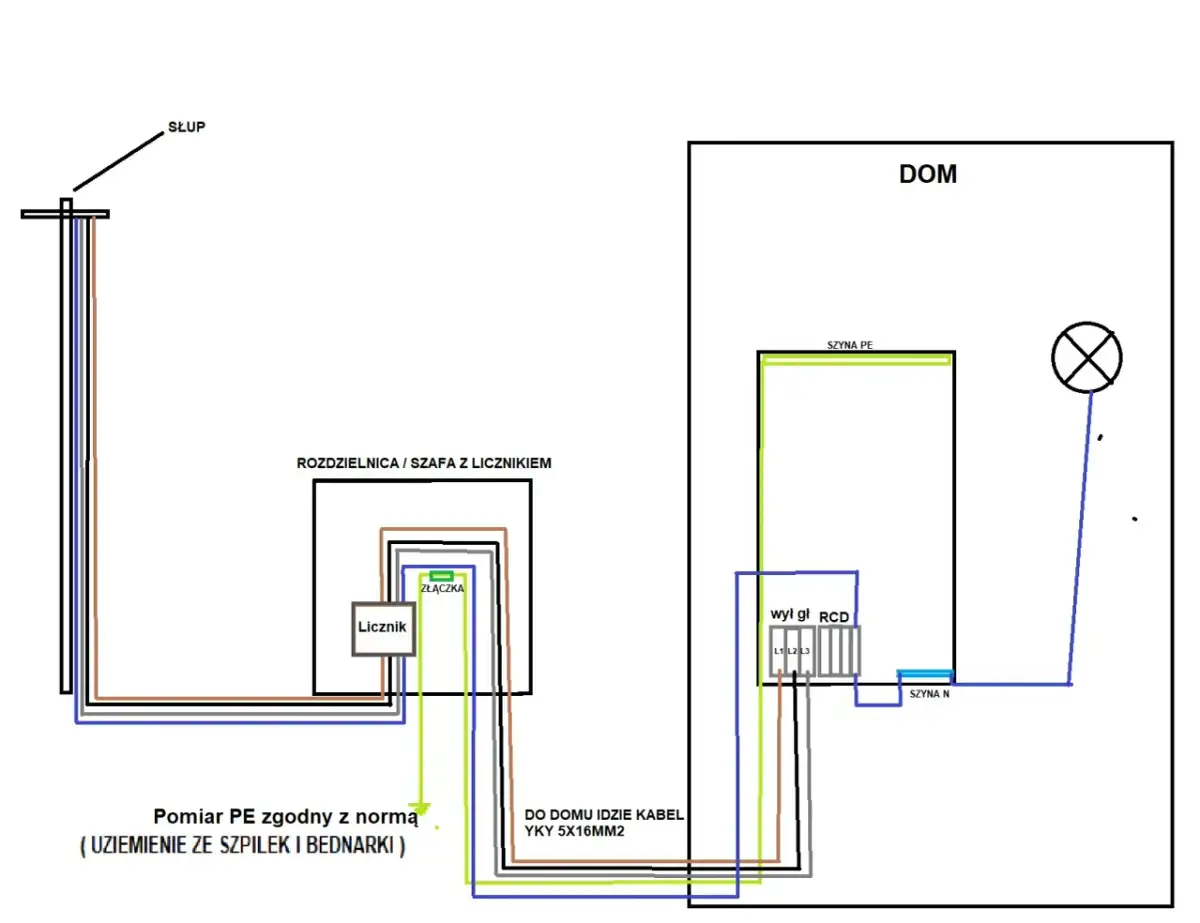

W układzie TT punkt neutralny transformatora lub innego źródła zasilania jest uziemiony po stronie operatora, natomiast części przewodzące dostępne w instalacji odbiorczej są połączone z własnym uziomem obiektu. To kluczowa różnica: uziemienie budynku nie jest elektrycznie wspólne z uziemieniem źródła, więc obie strony mają niezależne elektrody uziemiające.
W praktyce spotyka się tu głównie dwa elementy: przewód neutralny N doprowadzony z sieci oraz lokalny przewód ochronny PE związany z uziomem obiektu. Nie ma tu przewodu PEN, czyli połączonej funkcji ochronno-neutralnej, którą znamy z niektórych układów TN. To właśnie dlatego TT wymaga bardziej świadomego podejścia do ochrony i pomiarów.
Ja patrzę na ten system przede wszystkim przez pryzmat jakości uziomu i tego, jak rozdzielnica reaguje na uszkodzenie izolacji. Jeśli te dwa elementy są dobrze zaprojektowane, TT działa przewidywalnie. Jeśli są zrobione „na skróty”, problemy wychodzą zwykle dopiero przy awarii. To prowadzi prosto do pytania o ochronę przeciwporażeniową.
Jak działa ochrona przeciwporażeniowa w TT
Przy uszkodzeniu izolacji prąd zwarciowy w TT płynie przez obudowę urządzenia, przewód ochronny, uziom instalacji i grunt do uziemionego punktu źródła. Taka pętla ma zwykle dość dużą rezystancję, więc prąd uszkodzeniowy bywa za mały, aby standardowy wyłącznik nadprądowy zadziałał wystarczająco szybko. Właśnie dlatego w TT podstawą ochrony jest RCD, czyli wyłącznik różnicowoprądowy.
W materiałach Schneider Electric do IEC 60364 opisano, że w TT obowiązuje warunek RA × IΔn ≤ 50 V. W skrócie oznacza to, że suma rezystancji uziomu i przewodów ochronnych musi współpracować z czułością RCD tak, aby napięcie dotykowe nie przekroczyło bezpiecznego poziomu. Dla obwodów końcowych 230 V typowy maksymalny czas wyłączenia wynosi 0,2 s, a dla obwodów rozdzielczych 1 s.
W praktyce RCD nie chroni przed przeciążeniem ani zwarciem między przewodami fazowymi. Z tego powodu w TT potrzebujesz dwóch warstw ochrony: nadprądowej i różnicowoprądowej. Bez tego układ może wyglądać poprawnie na schemacie, ale w rzeczywistości nie spełni swojej roli przy uszkodzeniu.
Najkrócej mówiąc: w TT to nie sam „bezpiecznik” decyduje o bezpieczeństwie, tylko cała logika odprowadzenia prądu do ziemi i szybkie odłączenie zasilania. Na tym tle bardzo wyraźnie widać różnicę względem układów TN.
Czym TT różni się od TN-S i TN-C-S
Różnice między tymi systemami najlepiej widać wtedy, gdy porównasz sposób powrotu prądu uszkodzeniowego. W TT prąd płynie przez lokalny uziom i grunt, więc pętla jest „miękka” i często za mało wydajna dla samego zabezpieczenia nadprądowego. W TN-S i TN-C-S prąd wraca przewodem ochronnym lub PEN, dlatego wyłączenie bywa szybsze i łatwiejsze do osiągnięcia wyłącznikiem nadprądowym.
| Cecha | TT | TN-S / TN-C-S |
|---|---|---|
| Sposób uziemienia | Osobny uziom odbiorcy, niezależny od źródła | Wspólna droga ochronna z sieci zasilającej |
| Przewód PEN | Nie występuje po stronie odbiorcy | Może występować w TN-C i TN-C-S |
| Prąd uszkodzeniowy | Zwykle mniejszy, zależny od uziomu | Zwykle większy, łatwiejszy do wykrycia przez zabezpieczenie nadprądowe |
| Rola RCD | Praktycznie kluczowa | Bardzo ważna, ale nie zawsze podstawowa dla całej instalacji |
| Wrażliwość na jakość uziomu | Bardzo duża | Mniejsza niż w TT |
| Typowe zastosowanie | Obiekty z lokalnym uziemieniem i rozdzieleniem instalacji | Większość nowoczesnych instalacji niskiego napięcia |
W praktyce TT jest mniej „wybaczający” dla zaniedbań, ale nie oznacza to, że jest gorszy. Po prostu wymaga większej dyscypliny projektowej, zwłaszcza przy doborze zabezpieczeń i połączeń wyrównawczych. To właśnie ten etap decyduje, czy rozdział energii w budynku będzie stabilny i czy awaria jednego obwodu nie pociągnie za sobą reszty instalacji.

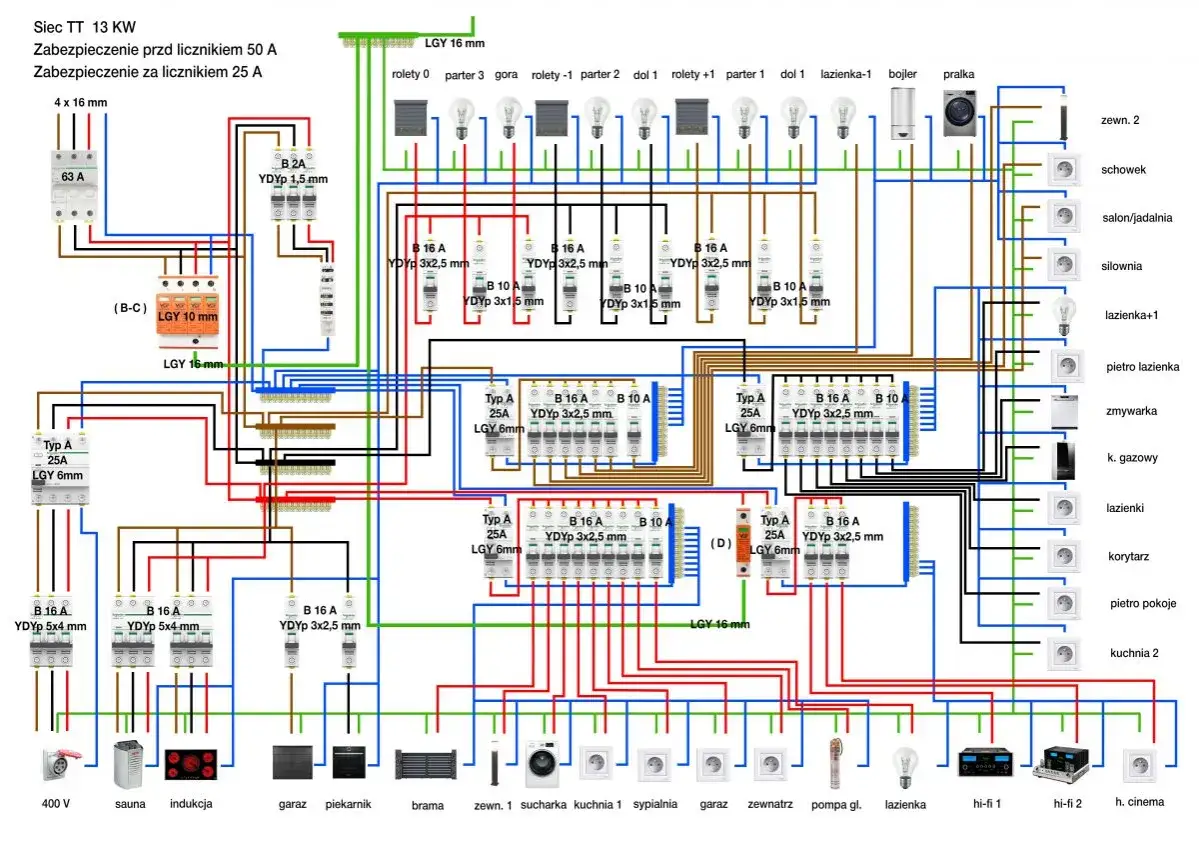

Jak dobrać RCD, selektywność i uziom w rozdzielnicy
W TT zaczynam zawsze od trzech pytań: jaka jest rezystancja uziomu, jakie odbiory będą pracowały w instalacji i jaką selektywność chcę uzyskać między aparatami. Dopiero potem dobieram RCD, wyłączniki nadprądowe i ewentualne ograniczniki przepięć. Bez tego kolejność bywa odwrotna, a to najkrótsza droga do przypadkowego wyzwalania całej rozdzielnicy.
Najbardziej podstawowy aparat to RCD 30 mA, który zapewnia ochronę uzupełniającą przed porażeniem. W instalacjach wielostopniowych sensownie jest dodać aparat selektywny typu S, zwykle 100 mA lub 300 mA, aby górny poziom ochrony nie wyłączał wszystkiego przy drobnym zwarciu albo chwilowym prądzie upływu. Schneider Electric podaje dla typu S charakterystyczne opóźnienie, które pozwala zbudować koordynację między aparatami, a w obwodach rozdzielczych dopuszcza się nawet czas do 1 s.
| Aparat | Typowy zakres | Po co go stosuję |
|---|---|---|
| RCD 30 mA | Ochrona dodatkowa osób | Obwody gniazd, łazienki, pomieszczenia wilgotne, obwody końcowe |
| RCD selektywny S | 100 mA lub 300 mA | Koordynacja i ograniczenie niepożądanych wyłączeń na wyższym poziomie rozdzielnicy |
| RCD typu A/F/B | Dopasowanie do charakteru obciążenia | Elektronika, falowniki, PV, ładowarki EV, urządzenia z możliwą składową DC |
Warto też pamiętać o jakości uziomu. Uziom fundamentowy, otokowy albo zestaw prętów ma sens tylko wtedy, gdy jego parametry są rzeczywiście zmierzone, a nie „założone z projektu”. Jeśli oporność jest za wysoka, trzeba poprawić uziemienie, połączenia wyrównawcze albo samą koncepcję ochrony. RCD nie jest magicznym zastępstwem dla słabego uziomu.
W tym miejscu zwykle wychodzi prawdziwa jakość rozdzielnicy. Jeśli dobór aparatów ma sens, instalacja pracuje cicho i przewidywalnie. Jeśli nie, pojawiają się niepotrzebne wyłączenia, których przyczyna bywa trudna do znalezienia.
Co zmienia TT w instalacji fotowoltaicznej i przy źródłach energii
Przy fotowoltaice, magazynach energii i ładowarkach EV TT staje się jeszcze bardziej wymagający, bo dochodzą urządzenia energoelektroniczne. One potrafią wprowadzać składowe DC i zakłócenia wysokoczęstotliwościowe, więc zwykły RCD trzeba dobrać ostrożnie. Eaton zwraca uwagę, że w takich zastosowaniach istotne bywają urządzenia typu B, ponieważ są przystosowane do wykrywania także prądów różnicowych ze składową DC.
To nie znaczy, że wszędzie od razu trzeba montować typ B. Zawsze wracam do instrukcji falownika, magazynu energii albo ładowarki, bo producent może wskazać konkretny typ zabezpieczenia. W praktyce najczęściej chodzi o to, by nie zablokować pracy RCD przez prądy upływu pochodzące z elektroniki mocy. W instalacji prosumenckiej to realny problem, a nie teoretyczny detal.
Drugim ważnym tematem jest ochrona przepięciowa. W TT i TN-C-S spotyka się układy ograniczników 1+1 oraz 3+1, a w materiałach Eaton podkreślono też, że ogranicznika typu 1 nie powinno się instalować za RCD. To ważne, bo przy złej kolejności aparatów można niechcący wywołać niepożądane zadziałania całej ochrony. W instalacji PV, gdzie masz długie przewody DC i AC, ten błąd kosztuje najwięcej czasu podczas uruchomienia.
Jeśli miałbym wskazać jeden praktyczny wniosek dla inwestora z fotowoltaiką, byłby prosty: TT wymaga, żeby projekt ochrony był czytany razem z kartą katalogową falownika, a nie obok niej. To oszczędza nerwy przy odbiorze i ogranicza późniejsze poprawki.
Najczęstsze błędy, które psują skuteczność TT
W tej części zwykle nie ma zaskoczeń, ale właśnie tu popełnia się najwięcej kosztownych błędów. Większość z nich nie wynika ze złej teorii, tylko z pośpiechu albo zbyt prostego myślenia o zabezpieczeniach.
- Założenie, że sam wyłącznik nadprądowy wystarczy - w TT bardzo często nie wystarcza on do szybkiego odłączenia przy doziemieniu.
- Jeden RCD dla całego budynku - wygląda oszczędnie, ale przy pierwszej usterce wyłącza wszystko; w domu jednorodzinnym sens ma zwykle kilka aparatów różnicowoprądowych, a nie jeden wspólny.
- Mieszanie N i PE za RCD - to klasyczny błąd montażowy, który prowadzi do niepotrzebnych zadziałań i trudnych diagnostycznie usterek.
- Brak pomiaru uziomu - bez wyniku pomiaru nie wiesz, czy warunek ochrony jest spełniony, a „wizualnie dobry” uziom niczego nie gwarantuje.
- Ignorowanie odbiorów z elektroniką mocy - falowniki PV, pompy ciepła i ładowarki EV mogą wymagać innego typu RCD niż prosty obwód oświetleniowy.
W materiałach Eaton znajdziesz praktyczną uwagę, że w domu jednorodzinnym często lepiej rozbić instalację na kilka RCD niż trzymać się jednej wspólnej ochrony. Zgadzam się z tym podejściem, bo selektywność w TT przekłada się bezpośrednio na komfort użytkowania. Jeden drobny problem nie powinien gasić całego budynku.
Gdy te błędy są wyeliminowane, TT przestaje być układem „trudnym”, a zaczyna być po prostu poprawnie zorganizowaną instalacją. Ostatni krok to już tylko odbiór i sprawdzenie, czy wszystko działa tak, jak zostało zaprojektowane.
Co sprawdzić przed odbiorem rozdzielnicy w TT
Przed oddaniem instalacji do użytku sprawdzam przede wszystkim pomiary, selektywność i zgodność aparatury z realnym obciążeniem. To nie jest kosmetyka. W TT te trzy rzeczy decydują o tym, czy ochrona zadziała przy pierwszym uszkodzeniu, czy dopiero wtedy, gdy problem urośnie.
- rezystancję uziomu i ciągłość przewodów ochronnych,
- czas zadziałania RCD oraz poprawność testu przyciskiem „T”,
- rozgraniczenie obwodów na kilka poziomów ochrony,
- zgodność typu RCD z falownikiem PV, magazynem energii albo ładowarką EV,
- poprawne połączenia wyrównawcze i brak mostków N-PE za różnicówką,
- dobór i lokalizację ograniczników przepięć względem RCD.
Jeśli mam zostawić jedną praktyczną myśl, to taką: dobrze zaprojektowany układ TT nie opiera się na jednym aparacie, tylko na spójnej całości, w której uziemienie, rozdzielnica i zabezpieczenia współpracują ze sobą. Właśnie to najbardziej odróżnia instalację poprawną od instalacji tylko pozornie gotowej do pracy.
