Rozmiar modułu ma w fotowoltaice większe znaczenie, niż wielu inwestorów zakłada na początku. W praktyce wymiary paneli fotowoltaicznych wpływają nie tylko na to, ile sztuk zmieści się na dachu, ale też na wagę instalacji, wygodę montażu i to, czy projekt da się sensownie ułożyć wokół komina, okna dachowego albo lukarny. W tym tekście pokazuję, jakie formaty spotyka się najczęściej, jak czytać dane z karty katalogowej i kiedy większy panel naprawdę pomaga, a kiedy tylko komplikuje układ.
Najważniejsze liczby, które warto zapamiętać
- Najczęstsza szerokość nowoczesnych modułów to około 1134 mm, a długość zmienia się znacznie bardziej.
- Do domów najczęściej trafiają panele o długości mniej więcej 172-199 cm.
- Większe formaty dla dużych dachów i farm słonecznych mają zwykle 227-238 cm długości.
- Same waty nie wystarczą do oceny modułu, bo dwa panele o podobnej mocy mogą mieć różne rozmiary i wagę.
- Przed zamówieniem sprawdza się nie tylko długość i szerokość, ale też masę, grubość, tolerancję wymiarową i sposób montażu.
Skąd bierze się różnica w rozmiarze paneli
Nie ma jednego „standardowego” panelu, bo producenci projektują moduły pod różne zastosowania. Inny będzie kompaktowy panel na dach domu jednorodzinnego, inny moduł o dużej mocy na halę, a jeszcze inny panel do farmy gruntowej, gdzie najważniejsze jest zagęszczenie mocy na metr kwadratowy.
Na rozmiar wpływa przede wszystkim liczba ogniw i ich układ. W nowoczesnych modułach często spotyka się konstrukcje half-cut, czyli z ogniwami przeciętymi na pół. To pozwala zmniejszyć straty, poprawić zachowanie przy częściowym zacienieniu i jednocześnie podnieść moc bez proporcjonalnego zwiększania powierzchni. Znaczenie ma też rozmiar wafla krzemowego, czyli surowej płytki, z której powstaje ogniwo. Właśnie dlatego branża przeszła w ostatnich latach od małych, klasycznych formatów do większych i mocniejszych modułów.
W praktyce z punktu widzenia instalatora najważniejsze jest jednak to, że szerokość wielu paneli ustabilizowała się w okolicach 1134 mm, a zmienia się głównie długość. To właśnie długość decyduje o tym, czy dany moduł pasuje do krótszej połaci, czy wymaga szerokiego, prostego dachu. Najlepiej widać to na konkretnych formatach, bo wtedy różnica między „małym” a „dużym” panelem przestaje być teoretyczna.

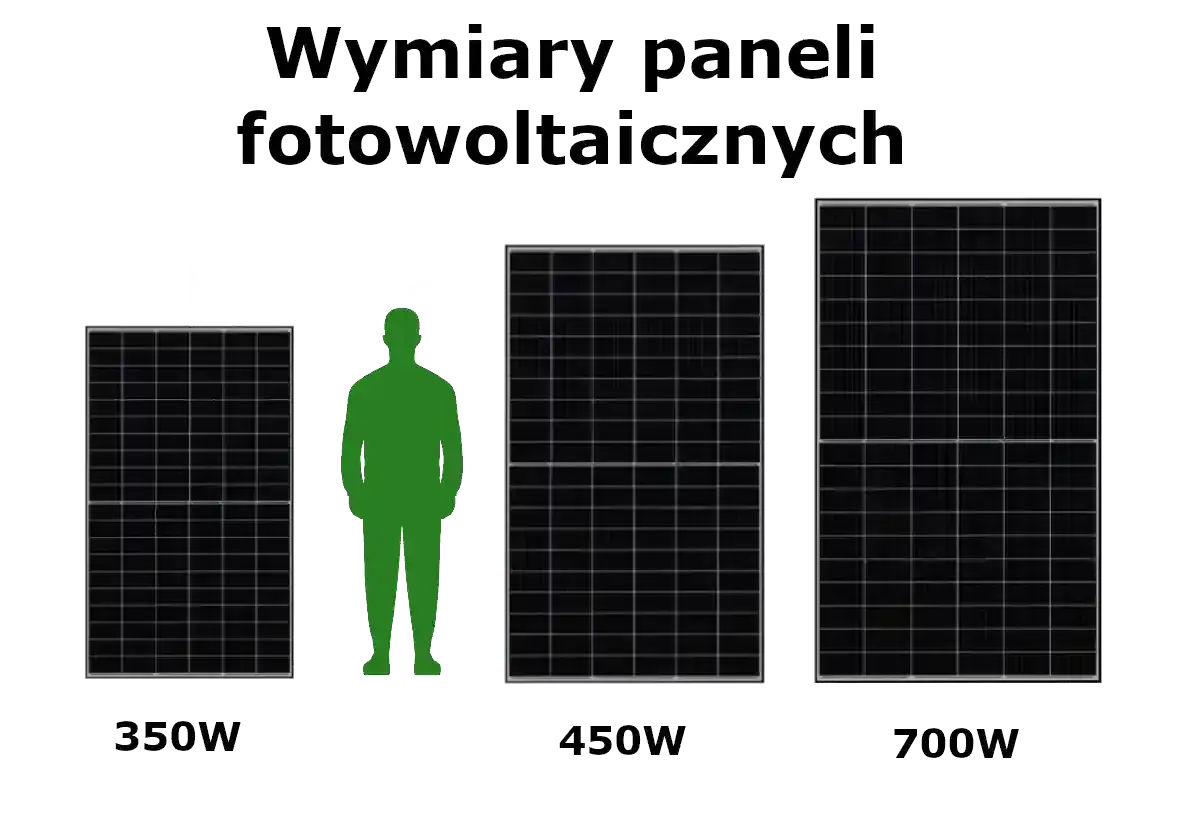

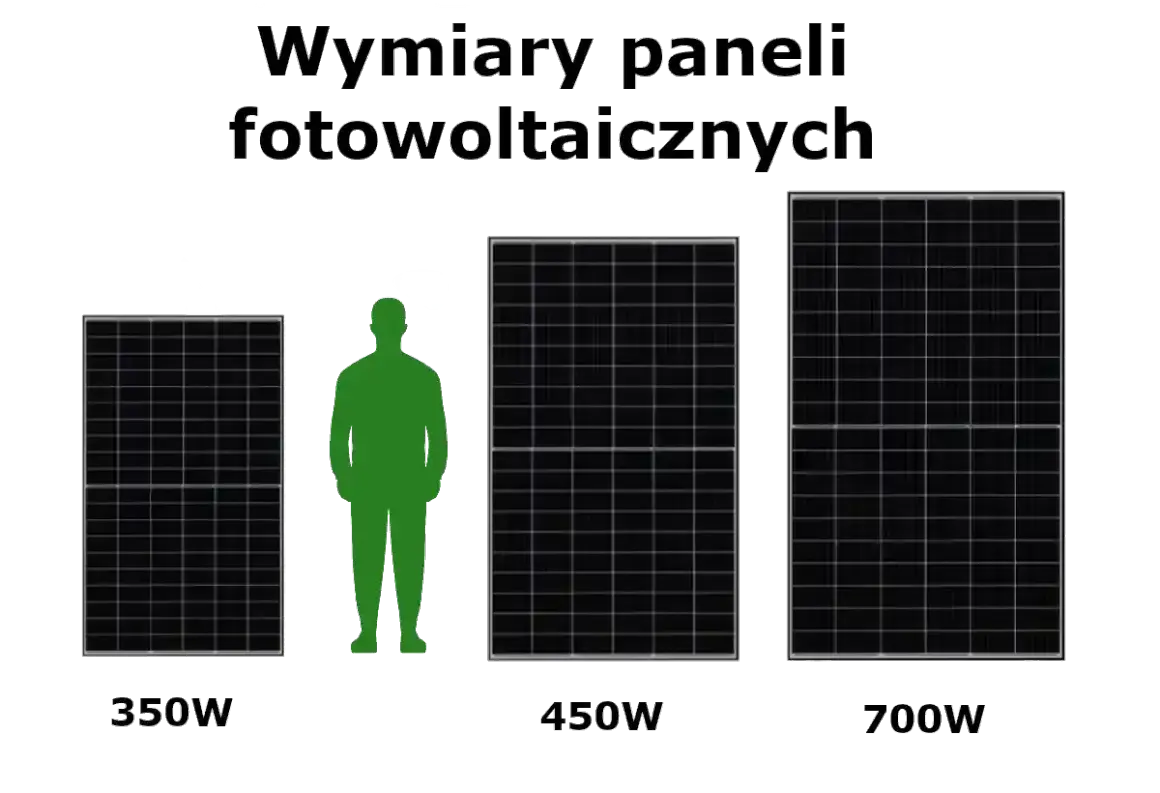

Jak wyglądają najczęstsze formaty na rynku
Jeśli patrzę na rynek bez marketingowych etykiet, widzę kilka formatów, które powtarzają się najczęściej. Różnią się nie tylko mocą, ale też długością, masą i tym, do jakiego dachu są naprawdę wygodne. Poniżej zestawiam je w uproszczony, praktyczny sposób.
| Format | Typowy wymiar | Typowa moc | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Kompaktowy 54/108 half-cut | około 1722-1800 × 1134 × 30 mm | 400-455 W | Mniejsze dachy, skomplikowane połacie, miejsca z ograniczeniami montażowymi |
| Standard domowy 60/120 half-cut | około 1903-1990 × 1134 × 30 mm | 440-560 W | Większość instalacji na domach jednorodzinnych i małych obiektach usługowych |
| Duży 72/144 half-cut | około 2278 × 1134 × 30-35 mm | 550-615 W | Duże, proste dachy, carporty, obiekty komercyjne |
| Bardzo duży format wysokiej mocy | około 2382 × 1134 × 30 mm | 640-670 W | Duże dachy przemysłowe i instalacje gruntowe, gdzie liczy się wydajność z metra |
Najważniejszy wniosek z tej tabeli jest prosty: długość panelu zmienia się najbardziej, szerokość zwykle pozostaje zbliżona. To dobra wiadomość, bo oznacza, że projektant może dość łatwo przewidzieć układ rzędów, ale też zła wiadomość dla osób z ciasnym dachem, bo każdy dodatkowy centymetr długości może przesądzić o tym, czy zmieszczą się dwa pełne rzędy, czy trzeba będzie przejść na bardziej elastyczny układ.
Warto też pamiętać, że dwa moduły o podobnej mocy nie muszą mieć identycznych wymiarów. Jeden producent uzyska 450 W z krótszego panelu, inny z dłuższego, bo różni je technologia ogniw, upakowanie i sprawność. Dlatego sama moc nie wystarczy do oceny formatu. To prowadzi do kolejnego pytania: co oprócz rozmiaru rzeczywiście decyduje o wyborze modułu?
Co poza rozmiarem decyduje o wyborze modułu
Przy doborze paneli patrzę na cztery rzeczy równocześnie: gabaryt, wagę, sprawność i warunki montażu. Dopiero zestaw tych parametrów mówi, czy moduł będzie dobrym wyborem na konkretny dach. W praktyce najwięcej problemów bierze się z pomijania jednego z nich.
- Waga - standardowy moduł waży zwykle około 20-25 kg, a większe modele potrafią przekroczyć 27-32 kg. To ma znaczenie dla konstrukcji dachu i dla samego wniesienia paneli na miejsce montażu.
- Grubość - najczęściej spotyka się 30-35 mm, ale w panelach glass-glass albo w mocniejszych seriach grubość i masa potrafią rosnąć. To wpływa na sposób chwytania panelu i kompatybilność z konstrukcją.
- Sprawność - panel o mniejszych wymiarach, ale wyższej sprawności, bywa lepszy na ograniczonej połaci niż większy moduł o przeciętnej wydajności.
- Układ dachu - komin, wyłaz, okno dachowe, antena czy cień od drzewa często mają większe znaczenie niż sama różnica kilku centymetrów w długości panelu.
- Transport i montaż - bardzo długie moduły są trudniejsze do wniesienia, bardziej podatne na uszkodzenie przy manewrowaniu i wymagają większej dyscypliny ekipy montażowej.
To dlatego w małych lub pociętych dachach nie zawsze wygrywa największy panel. Czasem lepszy efekt daje krótszy moduł o wyższej sprawności, bo pozwala wypełnić połacie bez niepotrzebnych pustych miejsc. Gdy znam już format, liczę, ile miejsca naprawdę zajmie na dachu.
Jak przeliczyć rozmiar paneli na realną powierzchnię dachu
Najprostsze obliczenie polega na pomnożeniu długości i szerokości panelu. Jeśli moduł ma 1722 × 1134 mm, to jego obrys zajmuje około 1,95 m². Panel 1903 × 1134 mm to już około 2,16 m², a moduł 2278 × 1134 mm daje około 2,58 m². Największy format 2382 × 1134 mm zajmuje około 2,70 m².
Ta różnica wygląda niewinnie na papierze, ale przy większej liczbie sztuk rośnie bardzo szybko. Dziesięć paneli kompaktowych to mniej więcej 19,5 m² samej powierzchni modułów, a dziesięć dużych paneli może wymagać już około 25,8-27,0 m² obrysu. Do tego trzeba doliczyć przestrzeń montażową, strefy brzegowe i ewentualne przerwy wynikające z układu konstrukcji.
Na dachu skośnym zwykle nie wykorzystuje się 100 procent geometrycznej powierzchni połaci. Zostawia się margines przy krawędziach, kalenicy i przeszkodach, a na dachu płaskim dochodzi jeszcze odstęp między rzędami, żeby kolejne moduły nie zacieniały się nawzajem. Dlatego sama powierzchnia paneli nie mówi jeszcze, czy instalacja się zmieści. Mówi tylko, od czego trzeba zacząć projekt. Żeby nie pomylić się na tym etapie, trzeba umieć czytać kartę katalogową bez patrzenia wyłącznie na moc.
Na co patrzę w karcie katalogowej, zanim zamówię instalację
W katalogu modułu nie szukam tylko pozycji „Power” i „Dimensions”. Interesuje mnie kilka dodatkowych danych, które często przesądzają o wygodzie montażu i bezproblemowej eksploatacji.
| Element karty katalogowej | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Dimensions | Długość, szerokość i grubość w milimetrach | Żeby panel faktycznie pasował do połaci i systemu montażowego |
| Weight | Masę pojedynczego modułu | Żeby ocenić obciążenie dachu i trudność przenoszenia na montażu |
| Cell layout | Układ typu 108 (54×2), 120 (60×2) albo 144 (72×2) | Żeby rozumieć format panelu, a nie sugerować się samą nazwą handlową |
| Tolerancja wymiarów | Odchyłkę typu ±2 mm lub ±1 mm | Żeby nie planować montażu „na styk” |
| Length of cables | Długość przewodów wychodzących z puszki przyłączeniowej | Żeby uniknąć problemów z trasą kabli do falownika lub optymalizatorów |
| Mounting zones | Miejsca dopuszczone do zacisków | Żeby system szyn i klamr był zgodny z modułem |
To właśnie tutaj wychodzi różnica między dobrym a przeciętnym projektem. Sama liczba watów nie powie mi, czy panel będzie bezpieczny dla dachu, czy nie okaże się zbyt ciężki, ani czy ekipa montażowa nie będzie musiała improwizować przy mocowaniu. W praktyce zwracam też uwagę na to, czy producent podaje konkretny typ szkła i ramy, bo moduł glass-glass lub bifacial potrafi mieć większą masę i inną pracę mechaniczną niż lżejszy panel z pojedynczym szkłem. Gdy te dane są już jasne, zostaje najważniejsze pytanie: jaki rozmiar ma sens w polskich warunkach?
Jaki rozmiar zwykle ma sens na polskim dachu
Jeśli dach jest mały, pocięty albo ma sporo przeszkód, zwykle wybieram moduły bardziej kompaktowe. Dzięki temu łatwiej układa się je wokół komina, okna dachowego czy załamań połaci. W takich sytuacjach mniejszy panel bywa po prostu bardziej opłacalny, nawet jeśli sam w sobie ma trochę niższą moc.
Przy typowym dachu domu jednorodzinnego najlepiej broni się dziś format z okolic 190-199 cm długości. To rozsądny kompromis między mocą, wagą i elastycznością projektu. Na dużych, prostych dachach lub w instalacjach na gruncie częściej ma sens większy format, bo łatwiej wykorzystać jego wysoką moc bez walki o każdy centymetr połaci.
Moja praktyczna zasada jest prosta: najpierw dopasowuję moduł do geometrii dachu, dopiero potem do jego mocy. Jeśli projekt ma być trwały i estetyczny, lepiej wybrać panel, który układ instalacji pozwoli wykorzystać w pełni, niż ścigać się na katalogowe waty. Dobrze dobrany rozmiar to nie detal techniczny, tylko element, który realnie decyduje o tym, czy instalacja będzie wygodna w montażu i sensowna w codziennym użytkowaniu.
