Jak podłączyć rozdzielnię elektryczną - uniknij kosztownych błędów

Jak podłączyć rozdzielnię elektryczną - uniknij kosztownych błędów
Podłączenie rozdzielni elektrycznej to kluczowy krok w zapewnieniu bezpiecznej i efektywnej instalacji elektrycznej w każdym domu lub budynku. Prawidłowe połączenie rozdzielni pozwala na efektywne zarządzanie energią elektryczną oraz ochronę przed przeciążeniem i innymi zagrożeniami. W tym artykule przedstawimy, jak krok po kroku podłączyć rozdzielnię elektryczną, aby uniknąć kosztownych błędów i zapewnić bezpieczeństwo użytkowania. Ważne jest, aby przed przystąpieniem do instalacji odpowiednio przygotować się, zrozumieć schemat połączeń oraz przestrzegać zasad bezpieczeństwa. Dzięki temu nie tylko zaoszczędzisz na ewentualnych naprawach, ale również zadbasz o bezpieczeństwo swoje i innych. Zapraszamy do zapoznania się z naszym przewodnikiem, który pomoże Ci w prawidłowym podłączeniu rozdzielni elektrycznej.

Najistotniejsze informacje:

  • Przed rozpoczęciem instalacji, zawsze wyłącz główne zasilanie i sprawdź ciągłość przewodów.
  • Rozdzielnia elektryczna powinna być zamontowana w łatwo dostępnym miejscu, zapewniającym odpowiednią wentylację.
  • Wszystkie komponenty, takie jak wyłączniki różnicowoprądowe i szyny DIN, muszą być odpowiednio zamocowane.
  • Upewnij się, że obciążenie jest równomiernie rozłożone w systemach trójfazowych, aby uniknąć przeciążeń.
  • Po zakończeniu instalacji, zaleca się skonsultowanie z wykwalifikowanym elektrykiem, aby zapewnić zgodność z lokalnymi normami bezpieczeństwa.

Jak podłączyć rozdzielnię elektryczną - krok po kroku do sukcesu

Podłączenie rozdzielni elektrycznej to kluczowy proces, który wymaga staranności i precyzji. Właściwe połączenie zapewnia bezpieczeństwo oraz efektywność systemu elektrycznego. Zaczynając, należy upewnić się, że główne zasilanie jest wyłączone, a wszystkie przewody są sprawdzone pod kątem ciągłości. Przygotowanie to pierwszy krok do sukcesu w instalacji rozdzielni.

Następnie, główny kabel przychodzący z licznika energii należy podłączyć do górnej części rozdzielni, zazwyczaj do głównego wyłącznika lub bezpiecznika. Z tego miejsca zasilanie jest rozdzielane na poszczególne obwody za pomocą wyłączników różnicowoprądowych i bezpieczników. Ważne jest, aby każdy przewód fazowy był poprawnie podłączony do odpowiedniego bezpiecznika, co zapewnia stabilność i bezpieczeństwo instalacji.

Przygotowanie do podłączenia rozdzielni elektrycznej - kluczowe kroki

Zanim przystąpisz do instalacji, kluczowe jest odpowiednie przygotowanie. Zgromadzenie wszystkich niezbędnych narzędzi oraz materiałów to podstawa. Upewnij się, że masz dostęp do takich narzędzi jak wkrętarka, śrubokręt, multimeter oraz odpowiednie przewody i złączki. Bezpieczeństwo zaczyna się od wyłączenia zasilania, co powinno być pierwszym krokiem przed rozpoczęciem jakiejkolwiek pracy.

  • Sprawdź, czy zasilanie jest wyłączone.
  • Zgromadź wszystkie niezbędne narzędzia: wkrętarka, multimeter, przewody.
  • Oznacz przewody, aby uniknąć pomyłek podczas podłączania.
Pamiętaj, aby zawsze mieć pod ręką instrukcję obsługi rozdzielni elektrycznej, która pomoże w prawidłowym podłączeniu.

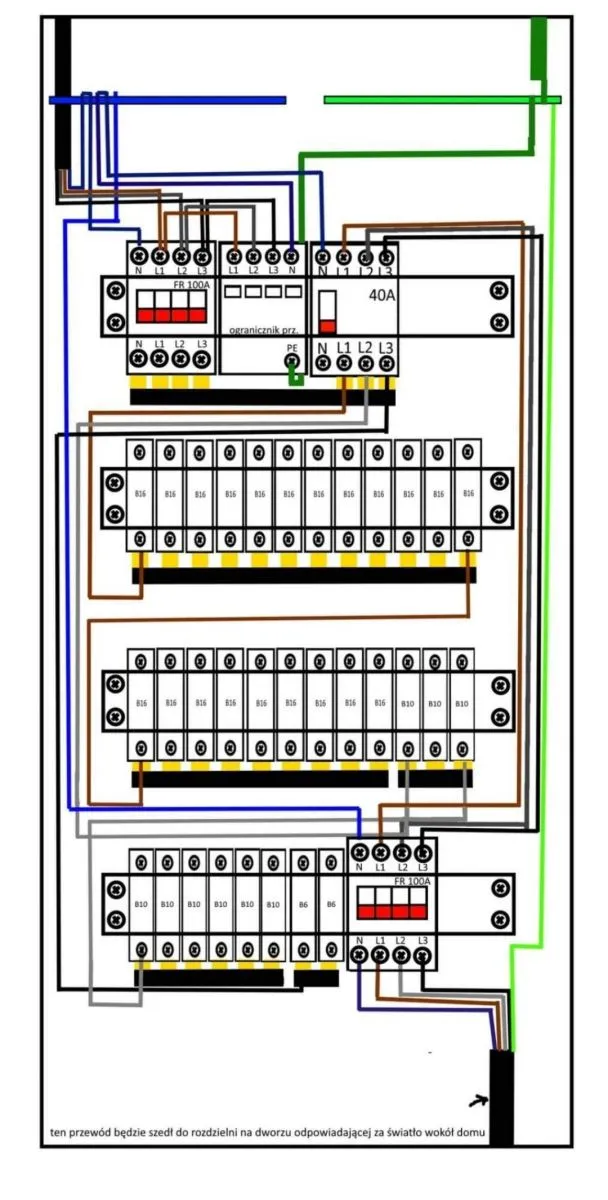

Schematic diagram - wizualizacja podłączeń w rozdzielni elektrycznej

Wizualizacja połączeń w rozdzielni elektrycznej jest niezwykle ważna dla prawidłowego zrozumienia, jak wszystkie komponenty współpracują ze sobą. Schemat podłączenia rozdzielni elektrycznej przedstawia układ przewodów, wyłączników oraz innych elementów, co ułatwia instalację i późniejsze naprawy. Dzięki takiemu schematowi można szybko zidentyfikować, które przewody są odpowiedzialne za konkretne obwody oraz jak są one ze sobą połączone.

Interpretacja schematu jest kluczowa. Zazwyczaj schematy zawierają symbole, które reprezentują różne komponenty, takie jak wyłączniki, bezpieczniki czy przewody. Warto zwrócić uwagę na kolory przewodów, które często wskazują na ich funkcje: na przykład niebieskie przewody to przewody neutralne, a żółto-zielone są przeznaczone do uziemienia. Zrozumienie tych symboli i kolorów pomoże w skutecznym podłączeniu rozdzielni elektrycznej.

  • Schemat powinien zawierać wyraźne oznaczenia wszystkich komponentów.
  • Kolory przewodów muszą być zgodne z obowiązującymi normami.
  • Wizualizacja ułatwia diagnostykę i konserwację systemu elektrycznego.
Komponent Opis
Wyłącznik główny Kontroluje całkowite zasilanie rozdzielni.
Bezpieczniki Chronią obwody przed przeciążeniem.
Szyna DIN Umożliwia montaż komponentów wewnątrz rozdzielni.
Zawsze miej pod ręką schemat rozdzielni, aby ułatwić sobie pracę podczas instalacji i konserwacji.

Najważniejsze zasady bezpieczeństwa podczas instalacji

Podczas instalacji rozdzielni elektrycznej przestrzeganie zasad bezpieczeństwa jest kluczowe, aby uniknąć zagrożeń. Przede wszystkim, zawsze należy upewnić się, że główne zasilanie jest wyłączone przed rozpoczęciem jakiejkolwiek pracy. Kolejną ważną zasadą jest używanie odpowiednich narzędzi, które są w dobrym stanie, aby zminimalizować ryzyko wypadków. Należy również stosować się do lokalnych przepisów i norm dotyczących instalacji elektrycznych, co zapewnia dodatkowe bezpieczeństwo.

Nie można zapominać o ochronie osobistej. Warto nosić rękawice izolacyjne oraz okulary ochronne, aby zabezpieczyć się przed ewentualnymi iskrami lub odłamkami. W przypadku pracy w trudnych warunkach, takich jak wilgotne pomieszczenia, należy używać sprzętu z odpowiednią klasą ochrony. Przestrzeganie tych zasad znacząco zwiększa bezpieczeństwo podczas instalacji rozdzielni elektrycznej.

Jakie narzędzia i materiały są niezbędne do podłączenia?

Do prawidłowego podłączenia rozdzielni elektrycznej potrzebne będą odpowiednie narzędzia oraz materiały. Wśród podstawowych narzędzi warto wymienić wkrętarkę, śrubokręt, multimeter oraz szczypce. Dodatkowo, niezbędne będą przewody elektryczne, złączki oraz bezpieczniki, które zapewnią odpowiednie zabezpieczenie obwodów. Przykładowo, przewody typu H07V-U są często wykorzystywane ze względu na swoją wysoką jakość i trwałość.

  • Wkrętarka – do montażu rozdzielni na ścianie.
  • Multimeter – do pomiaru napięcia i ciągłości przewodów.
  • Przewody H07V-U – standardowy wybór do instalacji elektrycznych.
Zawsze upewnij się, że używasz materiałów zgodnych z normami bezpieczeństwa, aby zapewnić długotrwałą i bezpieczną instalację.

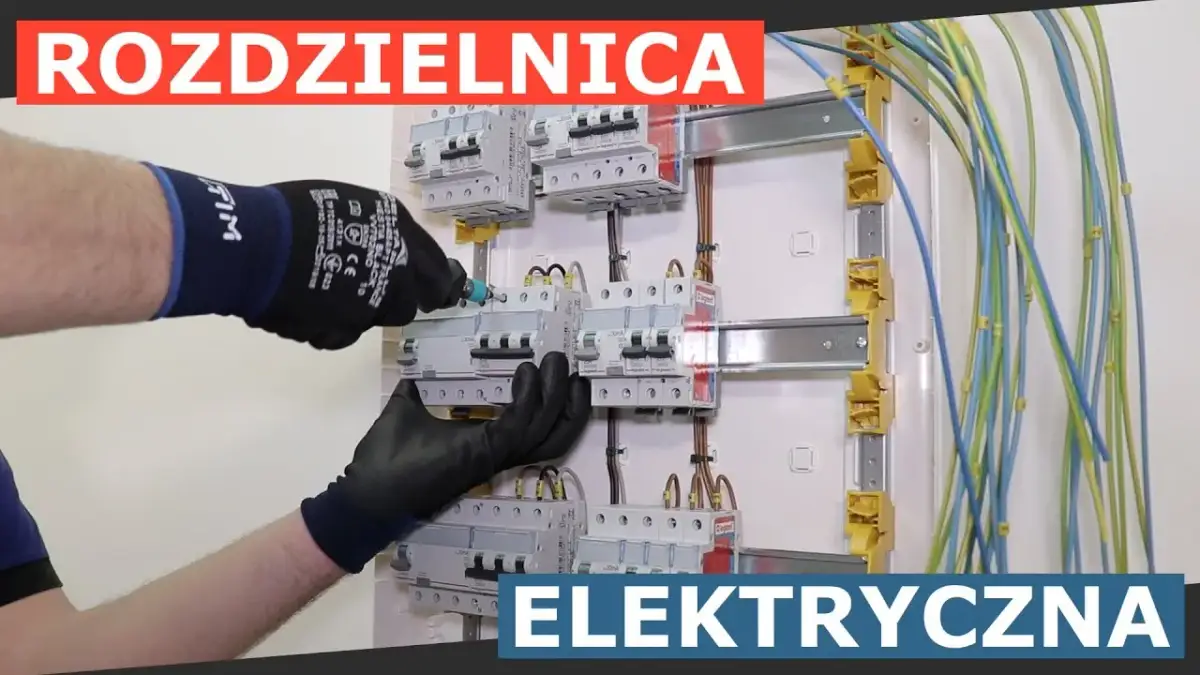

Zdjęcie Jak podłączyć rozdzielnię elektryczną - uniknij kosztownych błędów

Typowe błędy przy podłączaniu rozdzielni elektrycznej - jak ich unikać

Podczas podłączania rozdzielni elektrycznej istnieje wiele pułapek, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może skutkować zwarciem lub uszkodzeniem urządzeń. Ważne jest, aby zawsze dokładnie sprawdzić schemat podłączenia i upewnić się, że wszystkie przewody są podłączone zgodnie z ich funkcją. Pamiętaj, że każdy przewód ma swoje oznaczenie kolorystyczne, co ułatwia identyfikację.

Innym powszechnym błędem jest niedostateczne zabezpieczenie rozdzielni przed wilgocią lub kurzem. Instalacja w nieodpowiednich warunkach może prowadzić do awarii. Upewnij się, że rozdzielnia jest umieszczona w suchym, wentylowanym miejscu, oraz że jest odpowiednio zamknięta. Dodatkowo, należy unikać przeciążania obwodów, co może prowadzić do przegrzania i uszkodzenia instalacji. Zrozumienie tych typowych błędów i ich unikanie jest kluczowe dla zapewnienia bezpiecznej i efektywnej instalacji.

Najczęstsze pułapki przy podłączaniu - co robić, aby ich uniknąć

Podczas instalacji rozdzielni elektrycznej można napotkać wiele pułapek. Jedną z nich jest pomijanie etapu sprawdzania ciągłości przewodów przed podłączeniem. To może prowadzić do poważnych problemów elektrycznych. Zawsze upewnij się, że przewody są w dobrym stanie. Kolejną pułapką jest niewłaściwe oznaczanie obwodów, co może prowadzić do pomyłek w przyszłości. Aby tego uniknąć, stosuj etykiety i dokładnie dokumentuj każde połączenie. Dzięki tym prostym krokom można znacznie zwiększyć bezpieczeństwo i skuteczność instalacji.

Kiedy warto skonsultować się z elektrykiem - ochrona przed błędami

Podczas podłączania rozdzielni elektrycznej, istnieją sytuacje, w których warto skonsultować się z wykwalifikowanym elektrykiem. Jeśli nie masz doświadczenia w pracy z instalacjami elektrycznymi, lepiej zlecić to zadanie profesjonalistom. Błędy w podłączeniu mogą prowadzić do poważnych konsekwencji, takich jak uszkodzenie sprzętu, a nawet pożar. Konsultacja z elektrykiem nie tylko zwiększa bezpieczeństwo, ale również zapewnia, że instalacja spełnia wszystkie normy i przepisy.

Warto również skonsultować się z elektrykiem, jeśli planujesz wprowadzenie większych zmian w instalacji, takich jak dodanie nowych obwodów czy modernizacja istniejących. Specjalista pomoże ocenić, czy aktualna rozdzielnia jest wystarczająca do obsługi dodatkowego obciążenia. Dzięki temu unikniesz nieprzyjemnych niespodzianek związanych z przeciążeniem instalacji. Pamiętaj, że profesjonalne podejście do instalacji elektrycznej to klucz do bezpieczeństwa i efektywności działania systemu.

Zawsze sprawdzaj referencje i opinie o elektrykach, aby upewnić się, że wybierasz osobę z odpowiednimi kwalifikacjami i doświadczeniem.

Czytaj więcej: Ile kosztuje podłączenie skrzynki elektrycznej w domu? Sprawdź ceny i ukryte wydatki

Jak monitorować i utrzymywać rozdzielnię elektryczną w dobrym stanie

Po zakończeniu instalacji rozdzielni elektrycznej, ważne jest, aby nie zapominać o jej regularnym monitorowaniu i konserwacji. Warto zainwestować w systemy monitorujące, które mogą informować o ewentualnych problemach, takich jak przeciążenia czy awarie. Nowoczesne technologie, takie jak inteligentne systemy zarządzania energią, pozwalają na zdalne monitorowanie stanu instalacji, co umożliwia szybką reakcję na potencjalne zagrożenia. Dzięki temu można znacznie zwiększyć bezpieczeństwo oraz efektywność energetyczną budynku.

Oprócz monitorowania, regularne przeglądy przez wykwalifikowanego elektryka są kluczowe. Specjalista może ocenić, czy wszystkie komponenty działają prawidłowo i czy nie występują oznaki zużycia. Wczesne wykrywanie problemów pozwala na uniknięcie kosztownych napraw i zapewnia dłuższą żywotność systemu elektrycznego. Pamiętaj, że odpowiednia konserwacja rozdzielni elektrycznej to inwestycja w bezpieczeństwo i komfort użytkowania.
