Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Różnicówka chroni przed prądem upływu, ale nie zastępuje wyłącznika nadprądowego.
- Przez RCD muszą przechodzić przewody robocze danego obwodu, a przewód ochronny PE zawsze idzie osobno.
- W układzie TN-C najpierw rozdziela się PEN na PE i N, a dopiero potem prowadzi instalację przez RCD.
- Do ochrony osób najczęściej stosuje się czułość 30 mA, a 300 mA częściej pełni rolę przeciwpożarową.
- Przy fotowoltaice, pompie ciepła, ładowarce EV i elektronice typ aparatu trzeba dobrać do konkretnego odbiornika.
- Najwięcej problemów robią pomieszane neutralne N, mostki N-PE i źle dobrany typ RCD.
Co musi się zgadzać, żeby różnicówka w ogóle zadziałała
Ja zawsze patrzę na RCD jak na urządzenie porównujące prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część energii „ucieka” inną drogą, na przykład przez obudowę urządzenia albo przez człowieka do ziemi, aparatura wykrywa różnicę i odcina zasilanie. To dlatego wyłącznik różnicowoprądowy ma sens tylko wtedy, gdy przewody są prowadzone konsekwentnie, a układ instalacji daje mu realną możliwość wykrycia upływu.W praktyce oznacza to dwie rzeczy. Po pierwsze, przewód ochronny PE nie przechodzi przez różnicówkę. Po drugie, przewód neutralny N oraz fazowy L danego obwodu muszą być prowadzone przez ten sam aparat i nie mogą mieszać się z innymi grupami zabezpieczeń. W układzie TN-C nie da się tego zrobić poprawnie bez wcześniejszego rozdzielenia PEN na PE i N w rozdzielnicy głównej.
Trzeba też pamiętać, że RCD nie chroni przed przeciążeniem czy zwarciem. Od tego są wyłączniki nadprądowe. Dla ochrony ludzi w typowej instalacji domowej najczęściej wybiera się czułość 30 mA, a 300 mA stosuje się częściej jako ochronę przeciwpożarową albo w układach kaskadowych z selektywnością. Kiedy to jest już jasne, można przejść do samego schematu połączeń.

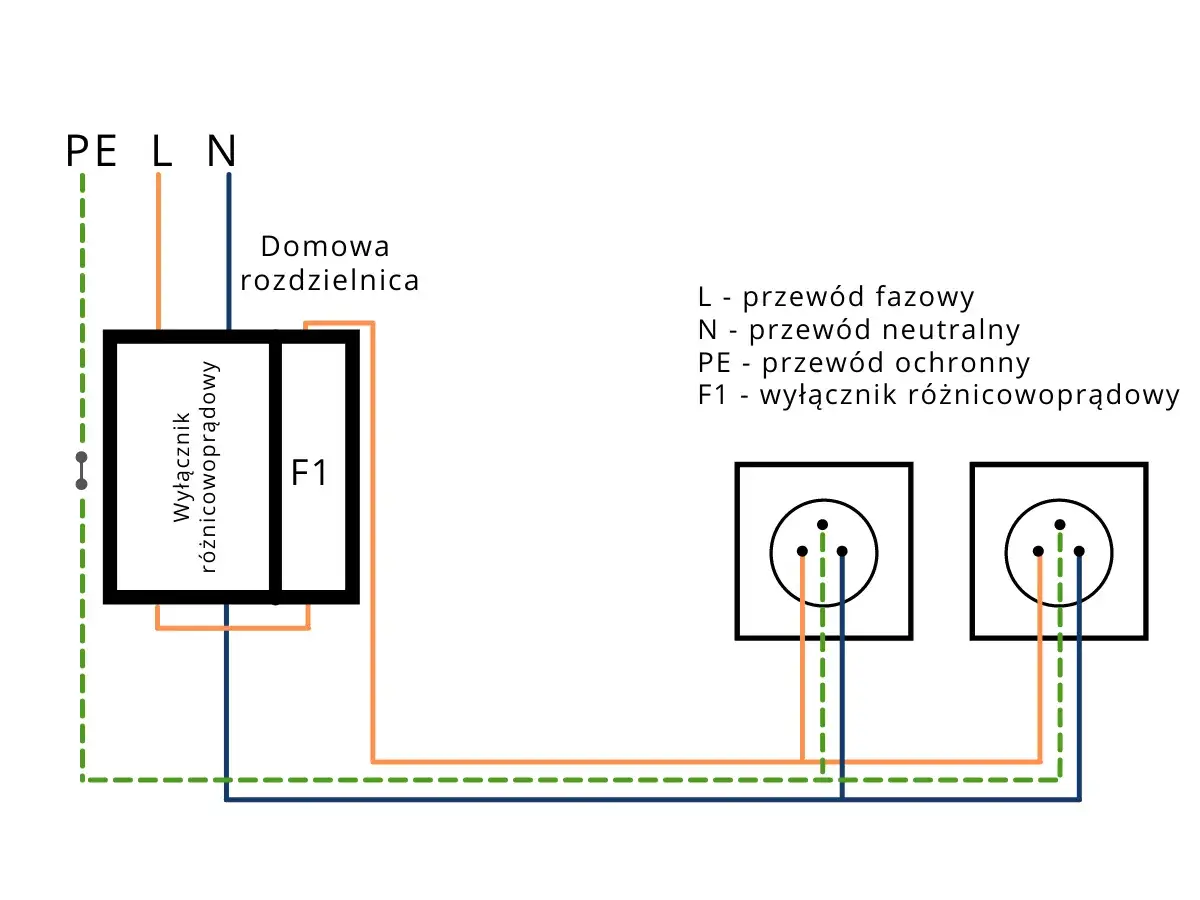

Jak czytać schemat podłączenia w rozdzielnicy

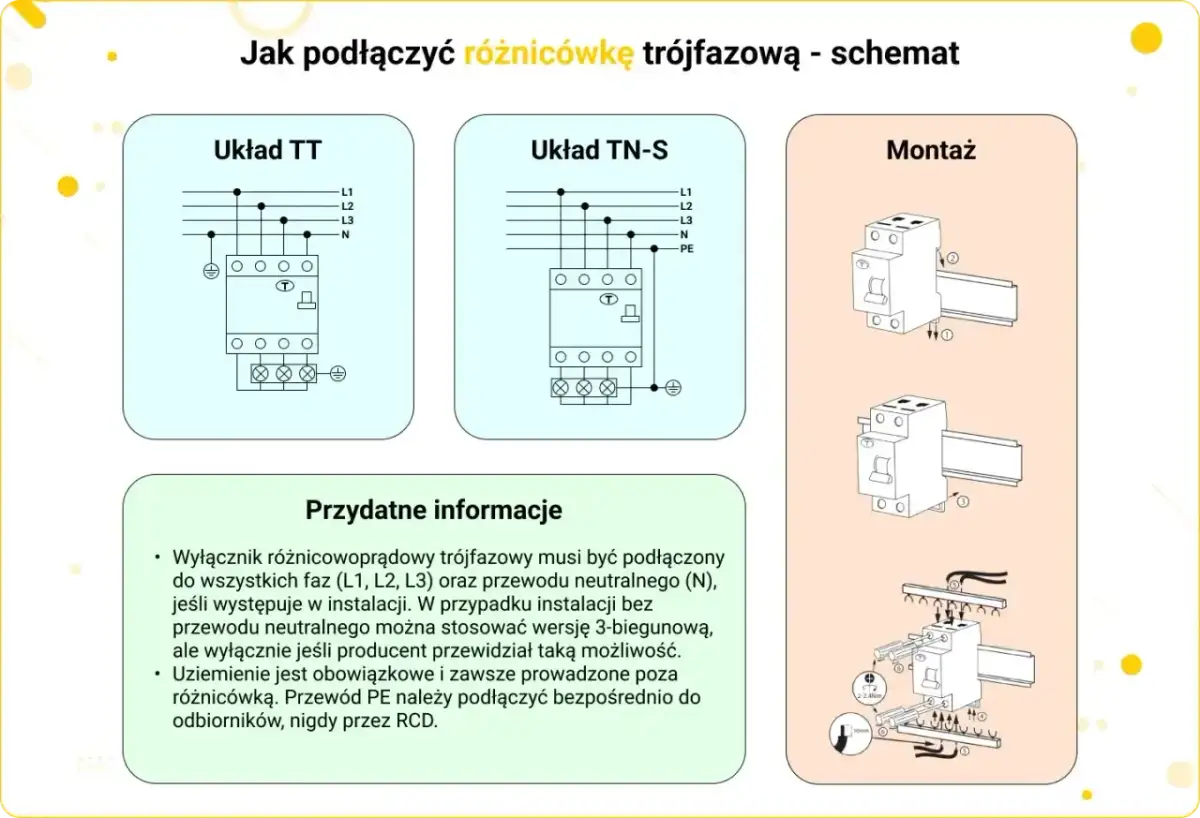

Najprościej rzecz ujmując, schemat podłączenia różnicówki pokazuje, które przewody wchodzą do aparatu, które z niego wychodzą i gdzie zostaje przewód ochronny. W wersji jednofazowej najczęściej używa się aparatu 2-biegunowego, a w trójfazowej 4-biegunowego. Sama idea pozostaje jednak taka sama: wszystkie przewody robocze chronionego obwodu przechodzą przez jeden RCD, a PE zostaje poza nim.
| Układ | Co przechodzi przez RCD | Kiedy się go stosuje | Na co zwracam uwagę |
|---|---|---|---|
| 2P | L i N | Obwody jednofazowe, gniazda, oświetlenie, część obwodów technicznych | Przewód PE idzie osobno, a neutralny musi wrócić do tej samej grupy RCD |
| 4P | L1, L2, L3 i N | Obwody trójfazowe, rozdzielnice zasilające większe odbiory lub kilka faz | Wszystkie fazy i neutralny muszą być po tej samej stronie aparatu |
W wielu modelach dopuszczalne jest zasilanie od góry albo od dołu, ale ja nigdy nie zakładam tego „z automatu”. Zawsze patrzę na oznaczenia producenta na obudowie, bo to one mówią, jak aparat ma pracować w konkretnej serii. Najbezpieczniej prowadzić zasilanie i odpływ tak, by układ w rozdzielnicy był czytelny także po kilku latach, gdy ktoś wróci do niej z innym problemem.
Jeśli rozdzielnica ma więcej niż jedną różnicówkę, każda grupa obwodów powinna mieć własną listwę neutralną albo jasno wydzieloną sekcję N. To właśnie ten detal decyduje o tym, czy instalacja będzie spokojna, czy będzie wybijać bez wyraźnego powodu. Następny krok to już nie rysunek, tylko bezpieczna kolejność montażu.
Jak podłączyć różnicówkę krok po kroku
W tej części trzymam się logiki pracy, jakiej używa się w uporządkowanej rozdzielnicy. Jeśli ktoś ma wprawę, część czynności wydaje się oczywista, ale w praktyce właśnie na „oczywistych” etapach popełnia się najwięcej błędów. Ja zawsze zaczynam od identyfikacji obwodu, sprawdzenia oznaczeń i uporządkowania przewodów, zanim jeszcze dotknę zacisków.
- Wyłączam zasilanie całej sekcji i sprawdzam brak napięcia odpowiednim miernikiem.
- Montuję aparat na szynie DIN i upewniam się, że siedzi stabilnie.
- Doprowadzam przewód fazowy i neutralny do strony wejściowej zgodnie z oznaczeniami urządzenia.
- Ze strony wyjściowej prowadzę fazę do dalszych zabezpieczeń obwodu, a neutralny do przypisanej listwy N.
- Przewód ochronny PE prowadzę wyłącznie do listwy ochronnej, bez przechodzenia przez RCD.
- W układzie TN-C najpierw rozdzielam PEN na PE i N, a dopiero potem podłączam obwód przez różnicówkę.
- Sprawdzam dokręcenie zacisków zgodnie z momentem zalecanym przez producenta i wykonuję test przyciskiem „T”.
Najbardziej newralgiczny punkt to neutralne. Jeśli neutralny z jednego obwodu trafi na listwę innej różnicówki, aparat może działać pozornie „losowo”, choć w rzeczywistości reaguje dokładnie na błąd połączeń. Dlatego przy większych rozdzielnicach opis przewodów i porządek na listwach są równie ważne jak sam schemat. Kiedy układ jest już ułożony, przechodzę do doboru samego aparatu, bo nie każdy model pasuje do każdego obwodu.
Jak dobrać typ RCD do domu, fotowoltaiki i elektroniki
Tu najczęściej widzę błędne skróty myślowe. Ktoś kupuje „jakąś różnicówkę 30 mA” i zakłada, że sprawa jest załatwiona. Tymczasem oprócz czułości liczy się jeszcze typ aparatu, prąd znamionowy In i to, jakie odbiorniki będą za nim pracować. In to nie czułość, tylko maksymalny prąd roboczy, jaki aparat ma przenieść w sposób ciągły.
| Typ | Na co reaguje | Typowe zastosowanie | Mój komentarz |
|---|---|---|---|
| AC | Prądy przemienne sinusoidalne | Proste obwody bez elektroniki | Coraz rzadziej wybieram go jako pierwszy wybór |
| A | Prądy AC oraz pulsujące składowe DC | Większość domowych obwodów z elektroniką | Najbardziej uniwersalny wybór do wielu instalacji mieszkaniowych |
| F | Jak typ A, ale lepiej radzi sobie ze zmienną częstotliwością | Pompy ciepła, klimatyzatory, zmywarki | Często pomaga tam, gdzie zwykła różnicówka wybija bez oczywistej awarii |
| B | Prądy AC, pulsujące DC i gładkie DC | Falowniki, UPS, część systemów PV, ładowarki EV | Wymaga już dokładniejszego doboru pod konkretny sprzęt |
W domu najczęściej sensowny punkt startowy to 30 mA dla ochrony osób. Jeśli chodzi o prąd znamionowy, w praktyce spotyka się często 40 A albo 63 A, ale nie wybieram go „na oko” tylko pod obciążenie, układ zabezpieczeń i dokumentację producenta. Przy ochronie przeciwpożarowej oraz selektywności częściej pojawia się 300 mA, zwykle jako aparat nadrzędny, a nie zamiennik ochrony osobowej.
W instalacjach z fotowoltaiką, pompą ciepła albo ładowarką samochodu elektrycznego nie zgaduję typu z katalogu. Tu decyduje dokumentacja urządzenia, sposób generowania prądów upływowych i to, czy po stronie obciążenia pojawia się elektronika mocy. To prowadzi wprost do błędów, które widzę najczęściej w gotowych rozdzielnicach.
Błędy, które najczęściej powodują wybicia albo fałszywe poczucie bezpieczeństwa
W praktyce prawie nigdy nie psuje się sam pomysł na różnicówkę. Problem robi sposób prowadzenia przewodów, przypadkowe mostki i zbyt luźne podejście do doboru typu aparatu. Ja patrzę na to brutalnie prosto: jeśli po montażu RCD działa tylko wtedy, gdy „się go nie dotyka”, to coś w układzie jest zrobione nie tak.
- Mostek N-PE za różnicówką, który powoduje wyzwalanie albo psuje zasadę działania ochrony.
- Neutralne z kilku różnych obwodów wrzucone na jedną listwę, mimo że chroni je osobny RCD.
- Prowadzenie przewodu PEN przez różnicówkę zamiast wcześniejszego rozdzielenia PEN na PE i N.
- Zły dobór typu aparatu do urządzeń z elektroniką, falownikiem albo zmienną częstotliwością pracy.
- Zbyt duża liczba obwodów pod jednym RCD, przez co jedna usterka odcina pół domu.
- Luz na zaciskach, który potrafi powodować grzanie, niestabilność działania i trudne do znalezienia awarie.
- Brak testów po montażu i brak późniejszych testów okresowych przyciskiem kontrolnym.
Warto też pamiętać o mniej oczywistych przyczynach wyzwalania. Długie przewody, filtry EMC, pompy, ogrzewanie podłogowe i urządzenia z dużą ilością elektroniki potrafią generować prądy upływowe, które nie oznaczają od razu uszkodzenia, ale sprawiają, że zwykły typ aparatu staje się zbyt wrażliwy. Jeśli wiem, że takie odbiory są w obwodzie, wracam do doboru typu i czułości, zamiast walczyć z objawem. To szczególnie ważne tam, gdzie wchodzą instalacje z PV i innymi nowoczesnymi odbiornikami.
Różnicówka przy fotowoltaice i nowoczesnych odbiornikach
W instalacjach, które mają związek z energią odnawialną, temat RCD robi się bardziej techniczny, ale też bardziej praktyczny. Falownik PV, ładowarka EV czy pompa ciepła nie zachowują się jak zwykła żarówka albo czajnik. Wytwarzają zakłócenia, prądy pojemnościowe albo składowe stałe, które mogą wpływać na działanie ochrony różnicowoprądowej.
| Odbiornik albo układ | Co sprawdzam przed montażem | Na co uważać |
|---|---|---|
| Instalacja fotowoltaiczna | Wymagania falownika i sposób separacji AC/DC | Nie zakładam jednego uniwersalnego typu dla każdej instalacji |
| Ładowarka EV | Wymagania producenta i ewentualne wykrywanie prądu stałego | Często potrzebny jest aparat dobrany specjalnie do stacji ładowania |
| Pompa ciepła lub klimatyzacja | Charakter pracy sprężarki i elektroniki sterującej | Typ F albo A HI bywa rozsądniejszy niż najprostszy RCD |
| Długie przewody i filtry EMC | Długość przewodów, ekranowanie i poziom prądów upływowych | Potrafią powodować niepożądane wyłączenia przy załączaniu |
W takich układach ja nie próbuję „ratować” instalacji przypadkowym zwiększaniem czułości. Najpierw sprawdzam, czy urządzenie rzeczywiście wymaga typu F albo B, czy problemem jest zbyt duży upływ, źle poprowadzony neutralny albo zbyt duża liczba odbiorników za jednym aparatem. To ważne zwłaszcza tam, gdzie fotowoltaika i elektronika mocy są częścią całej rozdzielnicy, a nie dodatkiem. Kiedy ten etap jest dopracowany, zostaje już tylko końcowa kontrola przed zamknięciem obudowy.
Zanim zamknę rozdzielnicę, sprawdzam jeszcze te punkty
Ta ostatnia kontrola oszczędza więcej czasu niż późniejsze szukanie „dziwnej usterki” po ścianach. Ja robię ją zawsze, bo w rozdzielnicy drobiazgi mają duży wpływ na bezpieczeństwo i wygodę użytkowania. Jeśli wszystko jest dobrze, aparat nie powinien wybijać bez powodu, a obwody mają działać przewidywalnie.
- Czy każdy obwód ma przypisaną właściwą listwę neutralną.
- Czy nigdzie nie ma mostka między N i PE po stronie chronionej przez RCD.
- Czy test przyciskiem „T” działa zgodnie z oczekiwaniem.
- Czy prąd znamionowy In i czułość 30 mA albo 300 mA odpowiadają zastosowaniu.
- Czy przewody są opisane, ułożone bez naprężeń i poprawnie dokręcone.
- Czy kolejność zabezpieczeń w rozdzielnicy ma sens, a RCD nie został użyty zamiast ochrony nadprądowej.
Jeśli po złożeniu rozdzielnicy różnicówka nadal wybija bez jasnej przyczyny, nie szukam skrótów ani „obejść”. Wracam do neutralnych, sprawdzam typ odbiorników po stronie obciążenia i dopiero potem szukam uszkodzenia izolacji. Przy instalacjach z fotowoltaiką, pompą ciepła albo ładowarką EV taki porządek pracy daje najpewniejszy efekt i najmniej ryzyka.
