W dobrze zaprojektowanej instalacji elektrycznej nie chodzi tylko o to, żeby prąd był dostępny w gniazdku. Równie ważne jest to, czy system odetnie zasilanie wtedy, gdy zacznie pojawiać się upływ do obudowy, wilgoci albo uszkodzonego przewodu. Właśnie temu służy wyłącznik różnicowoprądowy: chroni ludzi, ogranicza skutki awarii i pomaga utrzymać porządek w rozdzielnicy, także w instalacjach z fotowoltaiką, pompą ciepła czy ładowarką do auta.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem zabezpieczenia
- Ochrona różnicowa reaguje na różnicę między prądem wpływającym i wypływającym z obwodu, więc może odłączyć zasilanie przy upływie do ziemi.
- Standardowe 30 mA wybiera się przede wszystkim dla ochrony ludzi, a 100 mA i 300 mA częściej służą do innych zadań, zwłaszcza przeciwpożarowych i selektywnych.
- Typ A jest dziś najczęstszym wyborem w domu, ale przy falownikach, magazynach energii i wallboxach czasem potrzebny jest typ F albo B.
- To zabezpieczenie nie chroni przed przeciążeniem ani zwarciem, więc w praktyce liczy się też układ nadprądowy i sposób podziału obwodów w rozdzielnicy.
- Jeśli aparat wyzwala bez widocznej przyczyny, winny bywa układ przewodów, zbyt duża liczba urządzeń elektronicznych albo błędny podział neutralnych.
- Regularny test przyciskiem i kontrola po rozbudowie instalacji są ważniejsze, niż wielu inwestorów zakłada na początku.
Co naprawdę robi wyłącznik w instalacji
Najprościej mówiąc, taki aparat porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część energii „gubi się” po drodze, na przykład przez uszkodzoną izolację, wilgoć albo dotkniętą obudowę urządzenia, wyłącznik odcina zasilanie. To dlatego jest tak ważny w łazience, kuchni, garażu, kotłowni i wszędzie tam, gdzie ryzyko kontaktu z instalacją jest wyższe niż w zwykłym, suchym pokoju.
W praktyce widzę dwa częste nieporozumienia. Pierwsze: ktoś zakłada, że to zabezpieczenie zastępuje bezpiecznik nadprądowy. Nie zastępuje, bo nie reaguje na przeciążenie i zwarcie. Drugie: ktoś traktuje wyzwolenie jako dowód, że aparat jest uszkodzony. Czasem winna jest instalacja, a nie sam element ochronny. Jeżeli obwód ma realny upływ, urządzenie ma prawo zadziałać i właśnie o to chodzi.
To zabezpieczenie jest więc bardziej „od błędów i nieszczelności” niż od klasycznych awarii typu zbyt duży pobór mocy. Z takiego działania wynika kolejny praktyczny temat: jak w ogóle układa się je w rozdzielnicy, żeby awaria nie wyłączyła całego domu naraz.

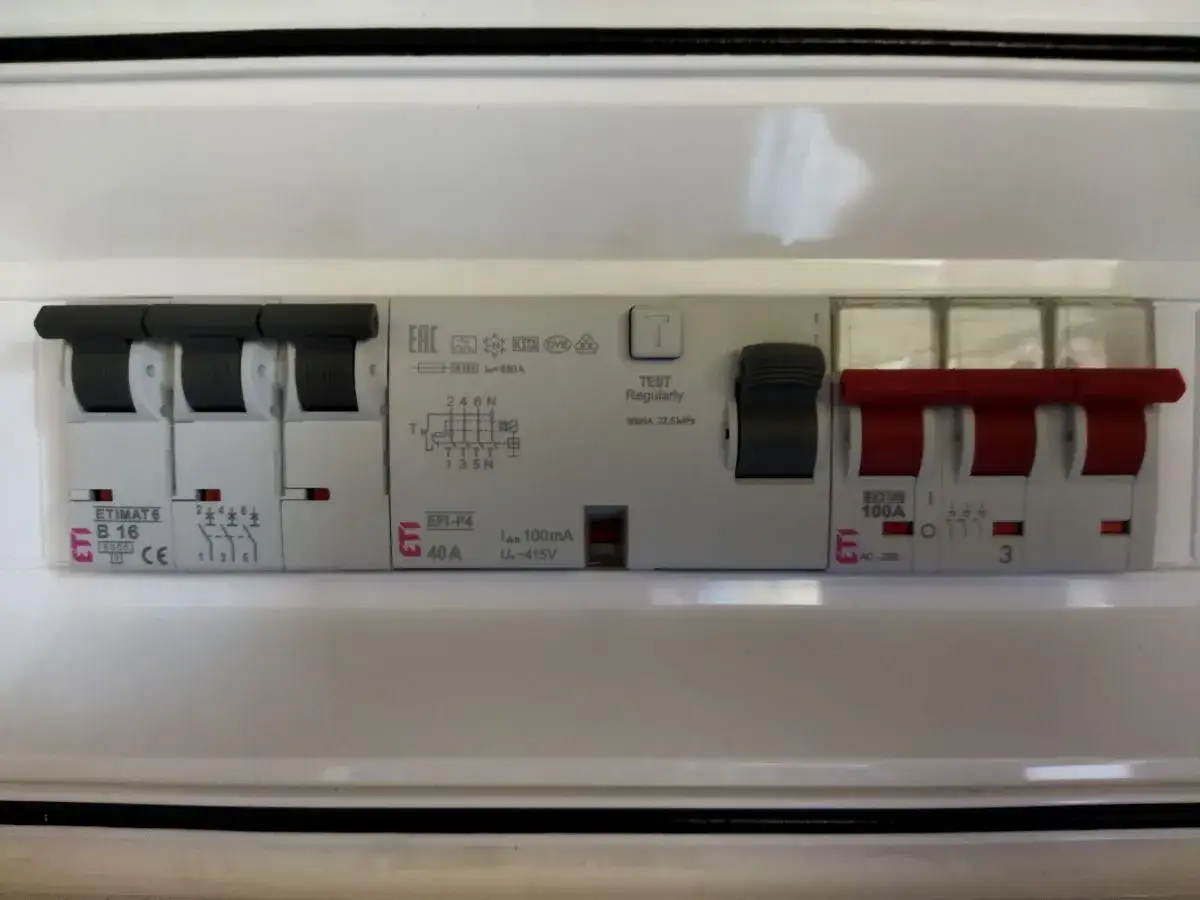

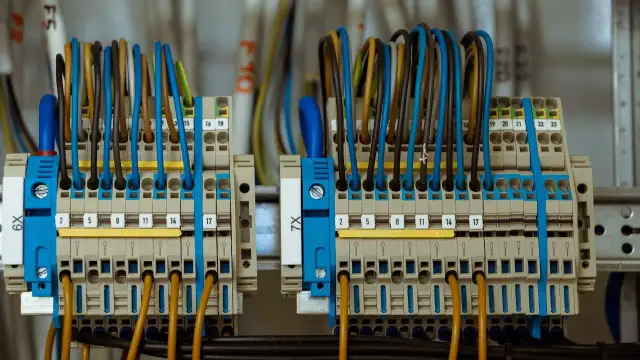

Jak układa się ochronę w rozdzielnicy, żeby awaria nie gasiła całego domu
W rozdzielnicy nie wygrywa ten układ, który ma najwięcej aparatów, tylko ten, który najlepiej dzieli obciążenia i ogranicza skutki pojedynczej awarii. Ja zwykle patrzę na to tak: im więcej urządzeń elektronicznych i obwodów krytycznych, tym bardziej opłaca się rozbić instalację na mniejsze grupy. Jedna różnicówka obsługująca pół domu bywa tania, ale przy pierwszym problemie potrafi odciąć lodówkę, oświetlenie i automatykę jednocześnie.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Jeden aparat dla kilku obwodów | Mała, prosta instalacja | Niższy koszt, prostsza rozdzielnica | Jedno wyzwolenie wyłącza więcej obwodów |
| Osobne zabezpieczenie dla każdego obwodu | Dom z wieloma urządzeniami, PV, pompą ciepła, ładowarką EV | Łatwiejsza diagnostyka, mniejszy zakres awarii | Więcej miejsca i wyższy koszt |
| Układ selektywny na wejściu i dokładniejsze podziały niżej | Instalacje bardziej rozbudowane | Lepsza koordynacja i większa ciągłość zasilania | Wymaga sensownego projektu, a nie przypadkowego doboru |
W nowoczesnym domu zwracam szczególną uwagę na obwody, które mają własną elektronikę albo pracują z falownikiem. Pompa ciepła, klimatyzacja, rekuperator, zasilacze LED, ładowarka samochodu i instalacja fotowoltaiczna potrafią generować sumaryczne prądy upływu większe, niż inwestor zakładał na etapie projektu. Dlatego dobrze zaplanowany podział w rozdzielnicy to nie detal, tylko sposób na to, żeby jedna drobna usterka nie przerodziła się w dzień bez prądu w połowie domu.
Skoro wiadomo już, gdzie aparat pracuje, trzeba dobrać jego typ do obciążenia, bo nie każdy reaguje na te same prądy. I właśnie tu najczęściej zaczynają się błędy zakupowe.

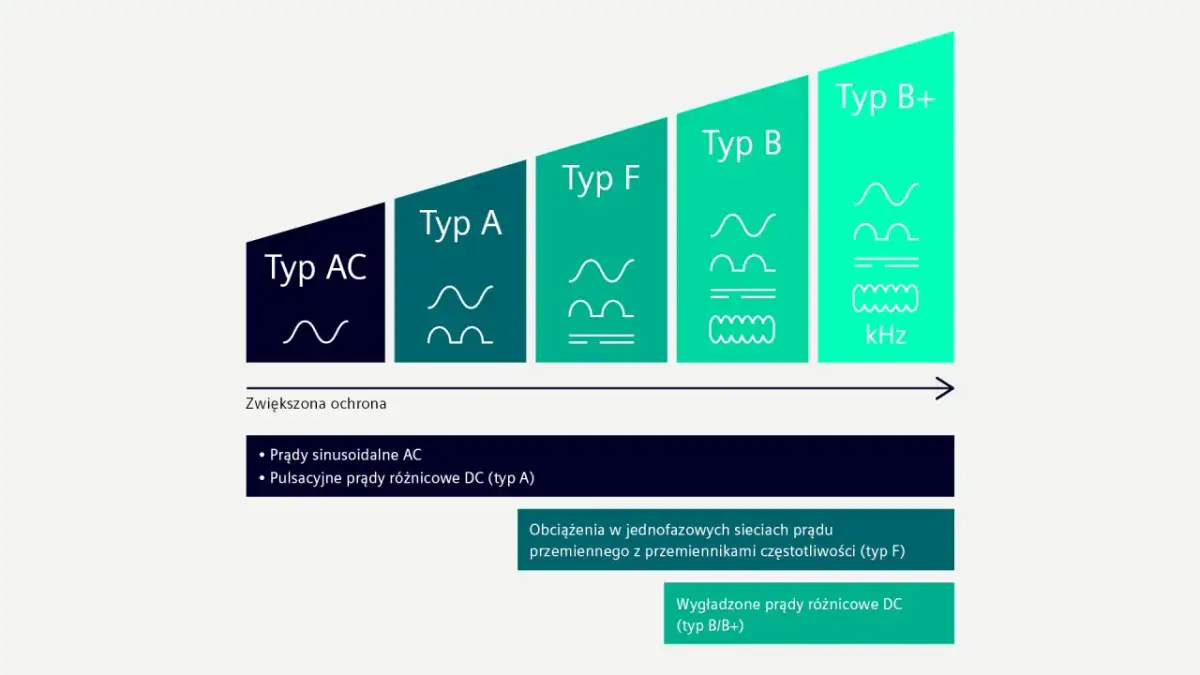

Jaki typ i czułość wybrać do domu, fotowoltaiki i ładowarki EV
Najpierw czułość, potem typ. W praktyce najczęściej spotyka się 30 mA, 100 mA i 300 mA. 30 mA wybiera się głównie tam, gdzie liczy się ochrona ludzi i szybkie odłączenie obwodu końcowego. 100 mA oraz 300 mA częściej służą do ochrony przeciwpożarowej, selektywności albo zabezpieczenia większych grup obwodów. Nie wkładam 300 mA do zwykłych gniazd w łazience, bo to byłoby mylenie funkcji ochrony.
| Typ | Co wykrywa | Gdzie pasuje | Na co uważać |
|---|---|---|---|
| AC | Prądy różnicowe przemienne | Bardzo proste, starsze obwody | W nowych instalacjach zwykle wybieram coś nowocześniejszego |
| A | Prądy przemienne i pulsujące składowe stałe | Większość domów, AGD, elektronika użytkowa | To dziś najbezpieczniejszy wybór „na start” |
| F | Jak typ A, ale lepiej radzi sobie z częstotliwościami mieszanymi | Niektóre pompy ciepła, klimatyzacja, napędy z elektroniką | Nie każdy obwód go potrzebuje, ale bywa bardzo praktyczny |
| B | Także gładkie prądy stałe | Wybrane układy PV, magazyny energii, ładowarki EV, przemysł | Droższy, ale potrzebny tam, gdzie producent tego wymaga |
W instalacjach z PV i wallboxem najważniejsza jest jedna zasada: nie wybieram typu „na wszelki wypadek”, tylko zgodnie z dokumentacją urządzenia. Jeśli falownik albo ładowarka mają własny nadzór składowej stałej, typ A bywa wystarczający. Jeśli producent wymaga typu B, nie negocjuję z instrukcją, bo tu chodzi o realne bezpieczeństwo i poprawną współpracę całego układu. To samo dotyczy magazynów energii i układów hybrydowych, gdzie charakter prądów upływu zmienia się wraz z pracą elektroniki mocy.
Sam dobór typu to jednak nie wszystko, bo większość problemów bierze się z błędów montażowych i złej organizacji obwodów.
Najczęstsze błędy, które powodują niepotrzebne wyzwalanie
Jeżeli zabezpieczenie odłącza zasilanie bez widocznej awarii, bardzo często winna nie jest sama „różnicówka”, tylko sposób prowadzenia przewodów albo suma małych upływów z wielu urządzeń. W nowych domach zdarza się to częściej, niż wielu osobom się wydaje, bo elektroniki przybywa szybciej niż porządnie zaprojektowanych obwodów.
- Wspólny przewód neutralny dla kilku obwodów - to klasyczny błąd, który zaburza pomiar i powoduje losowe wyzwalanie.
- Mieszanie neutralnych między różnymi zabezpieczeniami - nawet drobna pomyłka w rozdzielnicy potrafi wywołać fałszywy alarm.
- Zbyt duża liczba urządzeń z filtrami EMC na jednym obwodzie - zasilacze LED, elektronika i falowniki sumują niewielkie prądy upływu.
- Wilgoć i zabrudzenia w osprzęcie - łazienka, garaż, kotłownia i zewnętrzne gniazda są pod tym względem najbardziej kłopotliwe.
- Ignorowanie zmian po rozbudowie instalacji - po dołożeniu PV, pompy ciepła albo ładowarki EV charakter całej instalacji już nie jest taki sam jak wcześniej.
- Obchodzenie problemu zamiast jego znalezienia - wyłącznika nie powinno się „uciszać”, tylko znaleźć przyczynę wyzwalania.
Najbardziej uczciwa diagnoza zaczyna się od sprawdzenia, czy przewody neutralne są przypisane do właściwych obwodów i czy nowy odbiór nie podniósł sumarycznego prądu upływu ponad bezpieczny poziom. Wiele „wad aparatu” okazuje się po prostu błędem topologii instalacji. Kiedy ten etap jest uporządkowany, zostaje pytanie, czy lepiej stosować osobny aparat na każdy obwód, czy układ łączący kilka funkcji w jednym module.
Kiedy zwykły aparat nie wystarczy i lepiej sięgnąć po rcbo albo układ selektywny
W praktyce spotykam dwa podejścia. Pierwsze to klasyczny układ: osobno zabezpieczenie nadprądowe i osobno ochrona różnicowa. Drugie to RCBO, czyli aparat łączący obie funkcje w jednym module. Dla użytkownika różnica jest bardzo konkretna: przy awarii jednego obwodu nie musi znikać zasilanie w pozostałej części domu.
| Rozwiązanie | Co daje | Plus | Minus |
|---|---|---|---|
| RCD + zabezpieczenie nadprądowe | Ochronę różnicową i przeciwzwarciową w dwóch elementach | Często tańsze i łatwiej dostępne | Większa rozdzielnica, trudniejsze śledzenie awarii przy wielu obwodach |
| RCBO | Jedną, zwartą ochronę dla pojedynczego obwodu | Lepsza selektywność i mniejszy zasięg wyłączenia | Wyższy koszt jednostkowy |
| Układ selektywny | Opóźnienie działania urządzenia nadrzędnego | W przypadku rozbudowanych instalacji poprawia ciągłość pracy | Musi być zaprojektowany świadomie, bo źle dobrany nie da oczekiwanego efektu |
Ja najczęściej polecam RCBO dla obwodów krytycznych: lodówki, bramy, sterowania ogrzewaniem, serwerowni domowej, ładowarki EV albo osobnych linii dla pompy ciepła. To nie jest fanaberia, tylko prosty sposób na ograniczenie skutków drobnej usterki. Z kolei układ selektywny ma sens tam, gdzie instalacja jest większa i trzeba zachować kolejność zadziałania zabezpieczeń, żeby najpierw wyłączał się obwód lokalny, a nie cały budynek.
Na końcu zostaje kilka prostych nawyków kontrolnych, które w praktyce decydują o tym, czy ochrona działa także po latach.
Co sprawdzić, zanim domowa rozdzielnica dostanie fotowoltaikę albo wallbox
Jeżeli dokładam do domu fotowoltaikę, magazyn energii, pompę ciepła albo ładowarkę EV, nie zakładam z góry, że dotychczasowa ochrona nadal wystarczy. Nowe urządzenia zmieniają charakter pracy całej instalacji i potrafią ujawnić słabości, których wcześniej nie było widać. Dlatego przed montażem sprawdzam cztery rzeczy: układ sieci, podział neutralnych, wymagania producenta falownika lub ładowarki oraz sposób podziału obwodów w rozdzielnicy.
- Testuję przycisk na aparacie regularnie, a nie tylko po montażu.
- Po każdej większej rozbudowie sprawdzam, czy nie pojawiły się nowe wyzwolenia bez wyraźnej przyczyny.
- Nie podmieniam typu na „mocniejszy” bez analizy, bo wyższa czułość lub inna charakterystyka mają konkretny sens, a nie są ozdobą rozdzielnicy.
- Jeśli awaria wraca po dołączeniu nowego urządzenia, szukam przyczyny w całym obwodzie, a nie tylko w jednym aparacie.
W dobrze dobranej instalacji ochrona różnicowa nie jest dodatkiem, tylko jednym z filarów bezpieczeństwa. Dla mnie najważniejsze jest to, żeby rozdzielnica była przewidywalna: miała logiczny podział obwodów, dobrany typ zabezpieczenia i sensowną rezerwę pod przyszłe urządzenia. Dzięki temu fotowoltaika, ładowarka czy pompa ciepła nie komplikują domu, tylko pracują w układzie, który jest bezpieczny i da się szybko zdiagnozować, gdy coś zacznie działać inaczej niż powinno.
