Najważniejsze jest to, że liczba przewodów decyduje o tym, czy montaż w ogóle ma sens
- Podwójny łącznik steruje dwoma niezależnymi obwodami, ale nie działa poprawnie bez odpowiedniej liczby żył w puszce.
- Jeśli masz tylko 2 przewody, najczęściej masz układ dla jednego obwodu, a nie dla dwóch sekcji światła.
- W klasycznym montażu faza trafia na zacisk L, a z dwóch wyjść wracają dwa osobne przewody do lampy lub sekcji oprawy.
- Neutralny N i ochronny PE zwykle nie wchodzą do mechanicznego łącznika, tylko są łączone osobno.
- Jeśli instalacja jest stara, najbezpieczniejszym rozwiązaniem bywa dołożenie przewodu albo wybór innego sposobu sterowania.
Najpierw ustal, czy masz do czynienia z dwoma przewodami, czy z dwoma obwodami
W dokumentacji Ospel łącznik podwójny jest opisany wprost jako element do dwóch obwodów. I tu leży sedno problemu, bo dwa przewody w puszce nie oznaczają jeszcze dwóch niezależnych torów sterowania. Potocznie mówi się o „dwóch kablach”, ale w praktyce liczy się to, ile żył naprawdę masz do dyspozycji i dokąd one prowadzą.
Najczęstszy układ wygląda tak: jeden przewód doprowadza fazę, drugi jest powrotem do lampy. To wystarcza do zwykłego łącznika jednobiegunowego, ale nie do świecznikowego, który musi rozdzielić zasilanie na dwa osobne wyjścia. Jeśli w puszce widzisz tylko taki zestaw, nie ma z czego zrobić dwóch niezależnych sekcji światła bez przeróbki instalacji.
| Co masz w puszce | Co to zwykle oznacza | Czy zadziała podwójny łącznik |
|---|---|---|
| 2 przewody | Faza i jeden powrót do jednej lampy | Zwykle nie, jeśli chcesz sterować dwiema sekcjami osobno |
| 3 przewody | Faza plus dwa niezależne powroty | Tak, to jest typowy układ dla łącznika świecznikowego |
| 2 przewody, ale specjalny osprzęt elektroniczny | Układ dwuprzewodowy bez neutralnego w puszce | Czasem tak, ale tylko z dedykowanym rozwiązaniem |
Dlatego zanim sięgnę po śrubokręt, wolę najpierw nazwać po imieniu cały układ. To oszczędza czasu i od razu pokazuje, czy potrzebujesz montażu, czy raczej decyzji o zmianie sposobu sterowania.

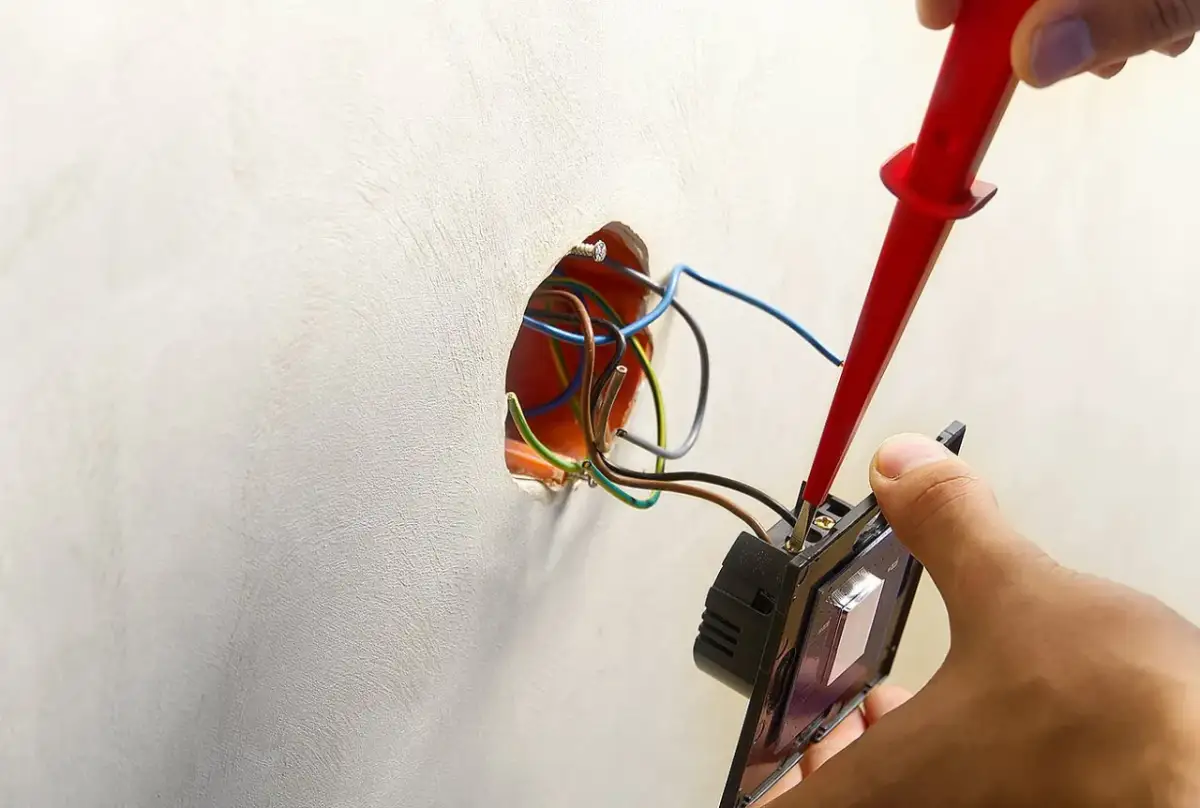

Sprawdź przewody zanim dotkniesz zacisków
Ja w takim przypadku nie zaczynam od montażu, tylko od identyfikacji przewodów. Kolor bywa wskazówką, ale nie dowodem, zwłaszcza w starszych instalacjach. W układach dwuprzewodowych przewód niebieski nie zawsze oznacza neutralny w puszce łącznika, bo neutralny często w ogóle tam nie dochodzi.
- Odłącz zasilanie odpowiednim zabezpieczeniem w rozdzielnicy.
- Sprawdź brak napięcia testerem dwubiegunowym albo sprawdzonym miernikiem.
- Oceń, ile żył naprawdę wychodzi z puszki i czy są to przewody do jednego czy do dwóch punktów świetlnych.
- Nie zakładaj, że po kolorze od razu rozpoznasz fazę, powrót, neutralny i ochronny.
- Jeśli instalacja wygląda nietypowo, oznacz przewody przed demontażem starego osprzętu.
W praktyce chodzi o jedno: masz rozpoznać, czy do łącznika dochodzi tylko tor dla jednej lampy, czy też instalacja daje już przestrzeń na dwa niezależne wyjścia. Dopiero wtedy można mówić o bezpiecznym podłączeniu albo o koniecznej przeróbce.
Jak wygląda poprawne podłączenie, gdy w puszce są trzy przewody
Jeśli po otwarciu puszki okazuje się, że masz fazę zasilającą i dwa osobne przewody do lampy albo do dwóch sekcji oprawy, montaż jest klasyczny. W instrukcjach producentów, np. Polmark, faza trafia na zacisk L, a wyjścia prowadzą do dwóch niezależnych torów oświetleniowych. Neutralny i ochronny nie przechodzą przez sam mechanizm łącznika, tylko są łączone osobno w puszce lub przy oprawie.
- Wyłącz zasilanie i upewnij się, że obwód jest martwy.
- Podłącz przewód fazowy do wspólnego zacisku oznaczonego L albo COM.
- Dwa przewody powrotne podepnij do wyjść oznaczonych jako L1 i L2, cyframi 1 i 2 albo strzałkami wychodzącymi.
- Jeśli po uruchomieniu okaże się, że klawisze sterują odwrotnie, zamień miejscami tylko dwa wyjścia.
- Połączenia zneutralne i ochronne pozostaw poza mechanizmem, w złączkach w puszce lub przy oprawie.
- Osadź mechanizm, zamocuj ramkę i sprawdź działanie każdego klawisza osobno.
To właśnie jest ten właściwy rozdział energii w obwodzie oświetleniowym. Jeden przewód niesie zasilanie, dwa kolejne rozdzielają je na osobne sekcje. Jeśli wszystkie elementy są zgodne, taki układ działa przewidywalnie i bez kombinowania.
Co zrobić, jeśli w puszce naprawdę masz tylko 2 przewody
Jeśli w puszce są tylko dwa przewody, klasyczny mechaniczny łącznik świecznikowy nie ma z czego stworzyć dwóch niezależnych torów. W opisach Ospel są też łączniki dotykowe deklarowane jako dedykowane do instalacji dwuprzewodowej, z pominięciem przewodu neutralnego, ale to już zupełnie inna kategoria niż zwykły podwójny włącznik świecznikowy.
- Dołożyć trzeci przewód do punktu świetlnego, jeśli trasa instalacji na to pozwala. To najczystsze rozwiązanie, szczególnie przy remoncie.
- Zostać przy jednym klawiszu, jeśli dwie sekcje i tak mają działać zawsze razem. Wtedy nie udajesz funkcji, której instalacja nie obsługuje.
- Zastosować dedykowany osprzęt elektroniczny albo dotykowy do układu dwuprzewodowego, ale tylko po sprawdzeniu kompatybilności z obciążeniem i sposobem działania lampy.
- Poprosić elektryka o zmianę prowadzenia przewodów, jeśli chcesz dwa niezależne obwody, a nie tylko „obejście” problemu.
Tu najłatwiej popełnić kosztowny błąd, bo pokusa jest duża: włożyć podwójny mechanizm i liczyć, że sam rozdzieli światło. Nie rozdzieli, jeśli instalacja nie daje mu odpowiednich żył. To właśnie ten moment, w którym lepiej zmienić rozwiązanie niż walczyć z ograniczeniem ściany.
Najczęstsze błędy, które widzę przy takim montażu
W praktyce problemy powtarzają się zaskakująco regularnie. Najczęściej wynikają nie z samego łącznika, tylko z błędnego założenia, że dwa przewody zawsze wystarczą do dwóch klawiszy.
- Podłączanie neutralnego do łącznika zamiast pozostawienia go w osobnym połączeniu.
- Ufanie wyłącznie kolorom, mimo że w starszej instalacji oznaczenia mogą być mylące.
- Wkładanie dwóch żył pod jeden zacisk, co zwykle kończy się słabym stykiem i grzaniem.
- Mylenie łącznika świecznikowego ze schodowym, który służy do innego rodzaju sterowania.
- Brak testu po montażu, czyli nie sprawdzenie obu klawiszy przed zamknięciem puszki.
- Siłowanie się z instalacją dwuprzewodową, zamiast uznać, że potrzebna jest przeróbka albo inny typ osprzętu.
Jeżeli coś tu brzmi znajomo, to zwykle znak, że problem nie leży w samym łączniku, tylko w tym, że instalacja nie została przygotowana pod dwa obwody. A wtedy lepiej zatrzymać się przed montażem niż poprawiać skutki po fakcie.
Kiedy warto przerobić instalację, a kiedy lepiej zostać przy prostszym układzie
Jeśli remontujesz własne mieszkanie, najrozsądniej jest od razu zaplanować dodatkową żyłę do punktu świetlnego. Dzięki temu podwójny łącznik działa tak, jak powinien, a rozdział energii w obwodzie jest czytelny i bezpieczny. Zyskujesz też większą elastyczność na przyszłość, bo łatwiej potem zmienić oprawę albo sposób sterowania.
Jeśli natomiast masz starą puszkę z dwiema żyłami i nie chcesz kuć ścian, nie szukaj na siłę schematu, który obiecuje cud bez przeróbki instalacji. W takim układzie lepiej wybrać rozwiązanie dopasowane do istniejących przewodów niż montować osprzęt „na siłę” i wracać do tematu po pierwszym zwarciu, migotaniu albo niedziałającym klawiszu. To jest ta rzadko spektakularna, ale naprawdę rozsądna decyzja.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw liczba żył i funkcja obwodu, dopiero potem dobór łącznika. To prosty filtr, który oszczędza nerwów, czasu i niepotrzebnych przeróbek.
