Konstrukcja wsporcza linii średniego napięcia to element sieci, który na co dzień pozostaje w tle, ale bez niego nie ma sprawnego rozdziału energii poza dużymi stacjami. W praktyce chodzi o nośnik przewodów, osprzętu i zabezpieczeń, a więc o coś więcej niż sam widoczny przy drodze „słup”. W tym tekście pokazuję, jak jest zbudowana taka infrastruktura, jakie pełni funkcje, kiedy lepiej sprawdza się linia napowietrzna, a kiedy sens ma kablowanie pod ziemią.
Najważniejsze fakty o konstrukcjach linii SN
- W Polsce średnie napięcie to najczęściej sieci 15 kV i 20 kV, które zasilają lokalne stacje transformatorowe oraz większych odbiorców.
- Najczęściej spotyka się żerdzie żelbetowe wirowane, a rzadziej stalowe lub drewniane, zależnie od warunków terenu i wieku sieci.
- Rodzaj słupa wynika z funkcji w linii: przelotowy, narożny, odgałęźny, krańcowy albo stacyjny.
- Na niezawodność najmocniej wpływają pogoda, drzewa, stan izolatorów, fundamentów i osprzętu.
- Linia napowietrzna jest zwykle tańsza w budowie i łatwiejsza w inspekcji, ale kabel pod ziemią lepiej znosi wiatr, oblodzenie i kontakt z roślinnością.
- Przy fotowoltaice, nowych przyłączeniach i rozbudowie działki warto od początku myśleć o przebiegu sieci i pasie technicznym, a nie dopiero na końcu projektu.
Czym jest taka konstrukcja i gdzie pracuje
W sieci dystrybucyjnej element nośny linii SN utrzymuje przewody na odpowiedniej wysokości, zachowuje wymagane odległości od gruntu, budynków i roślinności oraz pozwala rozdzielać energię do kolejnych odcinków sieci. To dlatego nie jest zwykłym „masztem”, tylko częścią układu, który ma działać bezpiecznie przez dziesięciolecia.

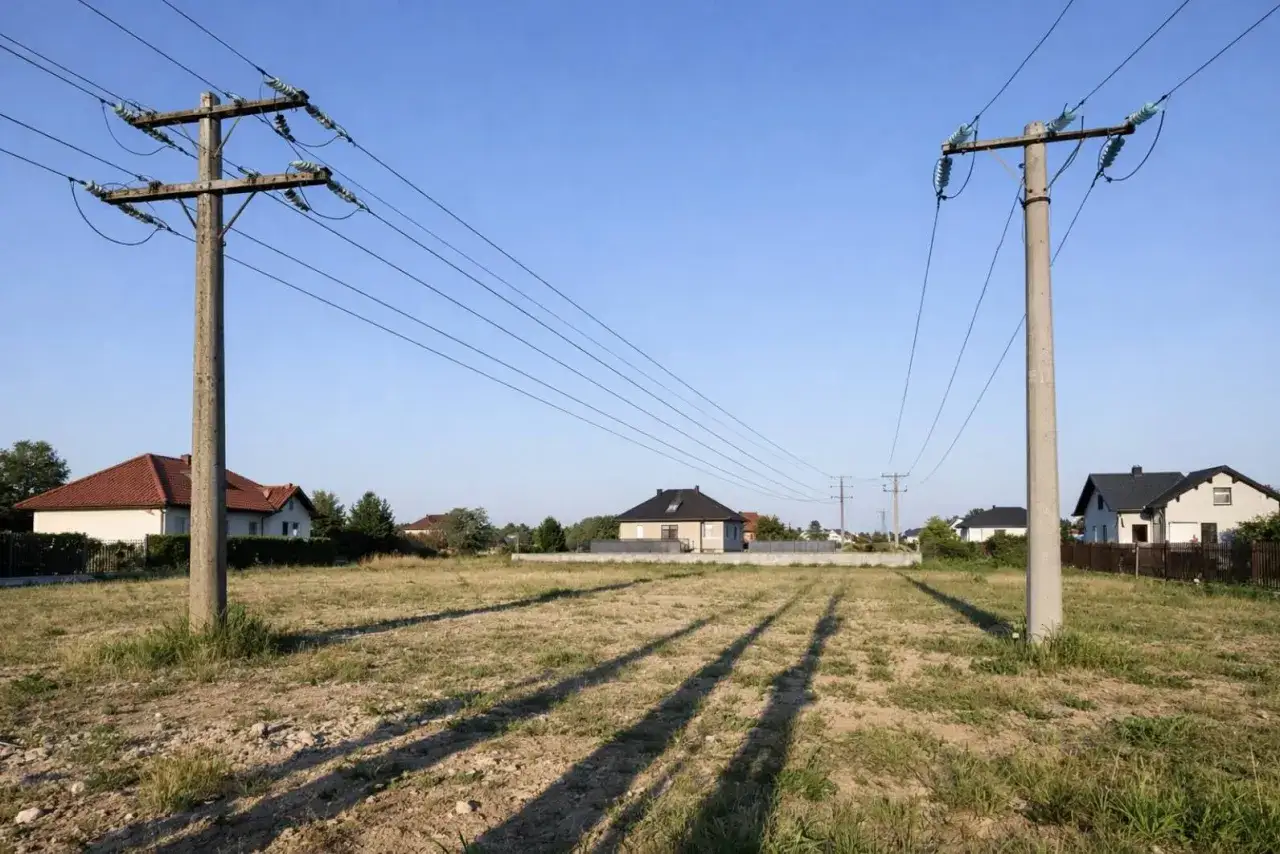

W polskich warunkach takie konstrukcje spotyka się najczęściej na obszarach wiejskich, podmiejskich, w strefach przemysłowych i na obrzeżach lasów. Z mojego doświadczenia właśnie tam najlepiej widać ich rolę: jedna linia napowietrzna potrafi zasilać kilka miejscowości, stację SN/nn i odbiorców o różnych profilach zużycia. Najczęściej pracują one w sieciach 15 kV i 20 kV, które stanowią rdzeń lokalnego zasilania, a dalej przekazują energię do niższych poziomów napięcia.
W praktyce taki element infrastruktury trzeba więc rozumieć nie jako pojedynczy obiekt, ale jako fragment większego systemu. A skoro już wiemy, gdzie pracuje i co ma robić, warto przyjrzeć się jego budowie.
Z czego składa się taki słup i dlaczego każdy detal ma znaczenie
Najprościej mówiąc, konstrukcja wsporcza to zestaw kilku części, które muszą razem utrzymać przewody, przenieść obciążenia od wiatru i temperatury oraz zapewnić izolację od ziemi. Jeden słaby element potrafi osłabić całą linię, dlatego w projektach SN nie ma miejsca na przypadkowość.
| Element | Rola | Dlaczego jest ważny |
|---|---|---|
| Żerdź lub trzon słupa | Przenosi obciążenia mechaniczne i utrzymuje całą konstrukcję | Od jego wytrzymałości zależy stabilność linii przy wietrze, oblodzeniu i naciągu przewodów |
| Fundament | Zakotwia konstrukcję w gruncie | Źle dobrany fundament powoduje przechyły, osiadanie i problemy z geometrią linii |
| Izolatory | Oddzielają przewody od konstrukcji | Chronią przed przeskokiem prądu i wpływają na niezawodność w deszczu, mgle i zabrudzeniach |
| Poprzeczniki i wysięgniki | Utrzymują odpowiedni układ przewodów | Decydują o prześwitach, geometrii przęsła i odporności na siły boczne |
| Osprzęt łączeniowy | Łączy przewody, mocuje je i umożliwia ich prowadzenie | To tu najczęściej ujawniają się skutki luzowania, korozji i zmęczenia materiału |
| Uziemienie i elementy ochronne | Odprowadzają prądy zwarciowe i ograniczają skutki wyładowań | Bez nich rośnie ryzyko uszkodzeń i zagrożenia dla otoczenia |
Jeśli chodzi o materiały, najczęściej spotyka się żerdzie żelbetowe wirowane, bo dobrze łączą trwałość z przewidywalnym zachowaniem w eksploatacji. Stal pojawia się tam, gdzie liczy się większa wytrzymałość lub specyficzna geometria, a drewno raczej w starszych odcinkach sieci albo w rozwiązaniach historycznych. W branżowym języku słowo „żerdź” oznacza po prostu nośny trzon słupa, czyli jego zasadniczą część konstrukcyjną.
Każdy z tych elementów współpracuje z pozostałymi, więc dobór materiału i osprzętu zawsze powinien wynikać z funkcji linii, a nie wyłącznie z ceny zakupu. To prowadzi wprost do pytania, dlaczego jedne konstrukcje wyglądają podobnie, a jednak pełnią zupełnie inne zadania.
Jakie typy konstrukcji spotyka się najczęściej
W terenie rozpoznaje się nie tylko samą konstrukcję, ale przede wszystkim jej rolę w układzie linii. To ważniejsze niż wygląd z zewnątrz, bo od funkcji zależy zarówno obciążenie, jak i sposób utrzymania sieci.
| Typ | Do czego służy | Gdzie występuje najczęściej |
|---|---|---|
| Przelotowy | Podtrzymuje przewody na prostym odcinku trasy | Długie odcinki między punktami załamań |
| Narożny | Przenosi siły przy zmianie kierunku linii | Zakola trasy, skrzyżowania, obejścia przeszkód terenowych |
| Odgałęźny | Pozwala wyprowadzić boczne zasilanie do kolejnego odbiorcy lub stacji | Przy rozgałęzieniach sieci i przyłączeniach lokalnych |
| Krańcowy | Zamyka odcinek linii i przejmuje większe obciążenia | Końcówki tras, wejścia do stacji, miejsca zakończenia ciągu |
| Stacyjny lub specjalny | Łączy linię z aparaturą, rozdzielnią albo urządzeniem zabezpieczającym | Przed stacjami transformatorowymi i punktami łączeniowymi |
W praktyce właśnie ten podział najlepiej pokazuje, że nie ma jednego „uniwersalnego” słupa do wszystkiego. Tę samą funkcję energetyczną da się wykonać różnymi konstrukcjami, ale każda z nich inaczej zachowuje się przy obciążeniu, awarii i modernizacji. I dlatego przechodzimy teraz do tego, jak taki element wpływa na sam rozdział energii.

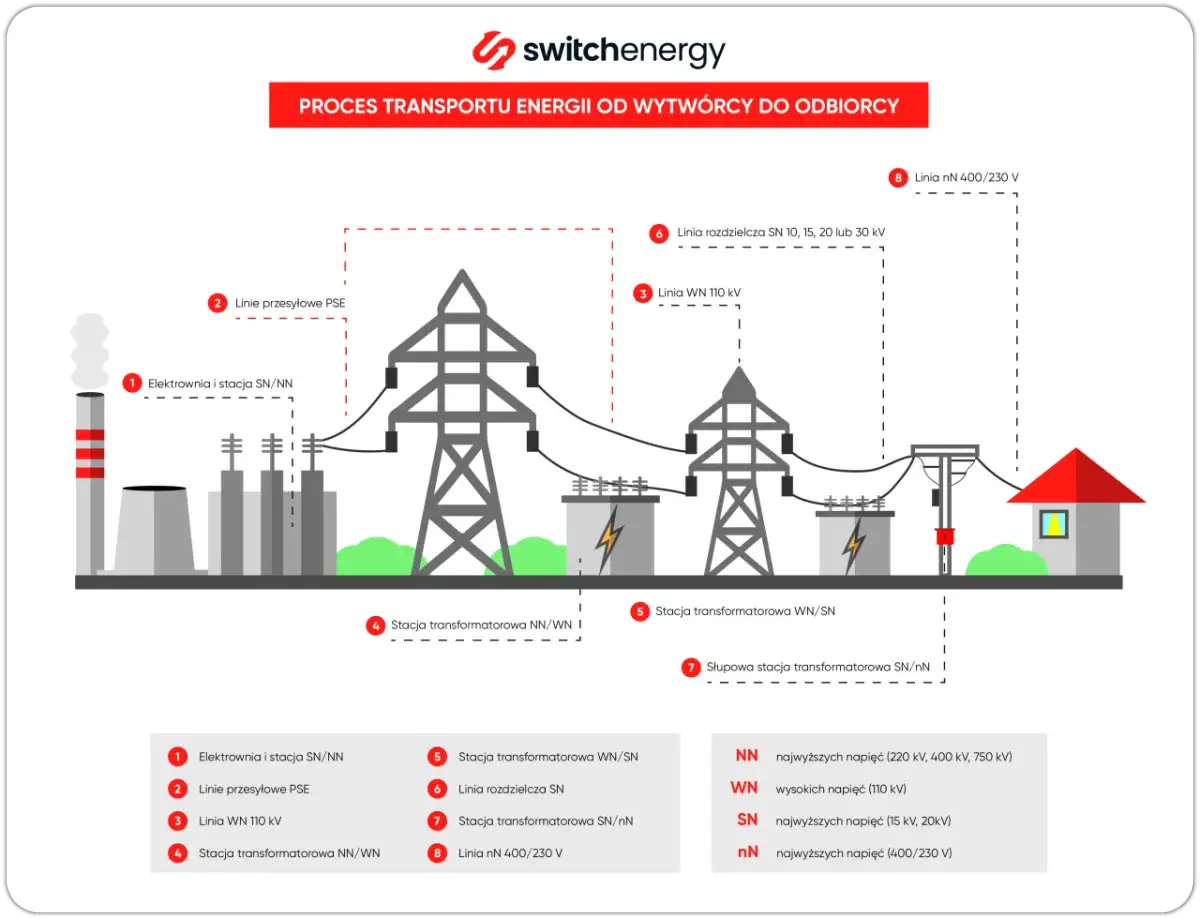

Jak ta infrastruktura wpływa na rozdział energii
Linia SN nie tylko przesyła energię dalej. Ona porządkuje cały lokalny układ zasilania, bo dzieli sieć na odcinki, umożliwia wyłączanie fragmentów w razie awarii i prowadzi energię do transformatorów, które obniżają napięcie do poziomu używanego przez domy, sklepy i małe zakłady.
To właśnie dlatego stan słupów, przewodów i osprzętu ma wpływ nie tylko na bezpieczeństwo, ale też na czas przywracania zasilania. Jeśli uszkodzeniu ulegnie jeden przelotowy odcinek, dobrze zaprojektowana sieć pozwala ograniczyć przerwę do małego fragmentu obszaru, zamiast wyłączać wszystko. Z kolei przy większym zagęszczeniu odbiorców operatorzy częściej wzmacniają sieć, dodają punkty rozłączania albo przebudowują trasę.
Warto też spojrzeć na to przez pryzmat odnawialnych źródeł. Więcej mikroinstalacji i lokalnych źródeł wytwarzania oznacza większą zmienność przepływów w sieci, a to zwiększa wymagania wobec całej infrastruktury. PGE Dystrybucja realizuje program, który zakłada zwiększenie udziału linii kablowych SN do co najmniej 30 procent, bo w wielu lokalizacjach podziemny kabel lepiej znosi pogodę, zadrzewienie i rosnące obciążenie sieci. W podobnym kierunku idą też operatorzy, którzy coraz częściej wykorzystują nowoczesne metody prac pod napięciem i tymczasowe konstrukcje pomocnicze przy wymianie słupów.Skoro wiemy już, jaką rolę pełni taki element w całym układzie, naturalnie pojawia się pytanie o jego trwałość i o to, co naprawdę decyduje o bezpiecznej eksploatacji.
Co decyduje o bezpieczeństwie i trwałości
Z perspektywy utrzymania sieci najważniejsze są trzy rzeczy: stan mechaniczny, stan izolacji i otoczenie linii. Jeśli którykolwiek z tych obszarów zaczyna się pogarszać, ryzyko awarii rośnie szybciej, niż zwykle zakłada osoba patrząca na słup tylko z poziomu drogi.
- Warunki pogodowe - silny wiatr, oblodzenie i gwałtowne burze zwiększają obciążenie przewodów oraz osprzętu.
- Roślinność - drzewa i gałęzie są jedną z najczęstszych przyczyn zakłóceń, zwłaszcza na terenach leśnych i podmiejskich.
- Stan fundamentu - osiadanie gruntu, podmycie albo zbyt słaby grunt potrafią wypaczyć geometrię całej konstrukcji.
- Izolatory i połączenia - zabrudzenie, mikropęknięcia i luz na osprzęcie często prowadzą do awarii wcześniej niż sam nośnik.
- Korozja i starzenie materiału - szczególnie istotne w starszych liniach oraz tam, gdzie konstrukcja była wielokrotnie naprawiana.
- Dostęp serwisowy - jeśli ekipy nie mogą szybko dojechać do słupa, czas usunięcia awarii wydłuża się niezależnie od samej technologii.
W praktyce operatorzy kontrolują takie miejsca przez oględziny naziemne, zdjęcia termowizyjne i coraz częściej przez drony. Energa-Operator pokazywała już inspekcje linii z wykorzystaniem takich metod, co dobrze pokazuje, że współczesna diagnostyka sieci nie opiera się wyłącznie na tradycyjnym objeździe technicznym. Z mojego punktu widzenia to właśnie monitoring i szybka reakcja dają dziś największą różnicę między linią „działającą” a linią naprawdę niezawodną.
Gdy ryzyka zaczynają się kumulować, sama naprawa pojedynczych elementów bywa za mało opłacalna. Wtedy wchodzi temat modernizacji, a czasem po prostu zmiany technologii całego odcinka.
Kiedy modernizacja ma więcej sensu niż dalsze łatanie starej linii
Nie każdą linię warto od razu chować pod ziemię, ale nie każdą opłaca się też utrzymywać w pierwotnej formie. Z mojego doświadczenia decyzja zwykle zapada wtedy, gdy sumują się awarie, trudny teren, rosnące obciążenie i koszty utrzymania, które przestają być rozsądne względem efektu.
| Kryterium | Linia napowietrzna | Kabel pod ziemią |
|---|---|---|
| Koszt budowy | Zwykle niższy | Zwykle wyższy |
| Odporność na pogodę | Niższa przy wichurach, oblodzeniu i drzewach | Wyższa, jeśli trasa jest dobrze zaprojektowana |
| Inspekcja i naprawa | Łatwiejsza wizualnie i szybsza w terenie | Trudniejsza diagnostycznie, czasem dłuższa naprawa |
| Przydatność na otwartym terenie | Bardzo dobra | Może być ekonomicznie nieopłacalna |
| Przydatność w mieście i lesie | Ograniczona przez zabudowę i zadrzewienie | Często lepsza z punktu widzenia niezawodności |
Tu pojawia się ważny niuans: najtańsze rozwiązanie na etapie budowy nie zawsze jest najlepsze w całym cyklu życia sieci. Jeśli odcinek przebiega przez las, teren silnie zurbanizowany albo obszar, gdzie każda awaria wywołuje duże koszty społeczne lub biznesowe, kablowanie zwykle zaczyna się bronić szybciej. Jeśli jednak mówimy o długim, otwartym terenie rolnym, klasyczna linia napowietrzna nadal bywa najbardziej rozsądnym wyborem.
To prowadzi do ostatniego, bardzo praktycznego pytania: co powinien zrobić właściciel działki, inwestor albo osoba planująca fotowoltaikę, żeby nie wpaść w kłopoty już na etapie projektu?
Co warto sprawdzić, zanim projekt energetyczny wejdzie w fazę budowy
Najwięcej problemów widzę tam, gdzie plan instalacji powstaje bez sprawdzenia przebiegu sieci, pasów technicznych i przyszłego dostępu do infrastruktury. Przy fotowoltaice, magazynie energii, rozbudowie gospodarstwa albo nowym obiekcie usługowym warto założyć, że sieć SN nie jest tłem dla projektu, tylko jednym z jego ograniczeń projektowych.
- Sprawdź, czy na działce lub w jej pobliżu przebiega linia i jakie są wymagania operatora wobec strefy bezpieczeństwa.
- Zostaw miejsce na dojazd ekip serwisowych i sprzętu, bo brak dostępu potrafi sparaliżować naprawę.
- Nie planuj wysokich nasadzeń, ogrodzeń ani obiektów technicznych pod trasą przewodów bez uzgodnienia.
- Przy większej inwestycji od razu oceń, czy bardziej opłaca się wzmocnienie sieci, zmiana trasy, czy przebudowa na odcinek kablowy.
- Jeśli budujesz PV, sprawdź nie tylko moc instalacji, ale też wpływ na lokalną sieć i możliwe ograniczenia przyłączeniowe.
W praktyce to właśnie tutaj widać największą różnicę między projektem „na papierze” a projektem, który rzeczywiście da się utrzymać przez lata. Jeśli uwzględnisz przebieg infrastruktury, warunki eksploatacji i przyszłą modernizację już na starcie, cała inwestycja staje się prostsza, bezpieczniejsza i mniej podatna na kosztowne korekty.
Jeśli miałbym wskazać jedną rzecz, która najlepiej opisuje tę część infrastruktury, powiedziałbym tak: to nie jest tylko widoczny w krajobrazie nośnik przewodów, ale element decydujący o tym, czy energia trafia do odbiorców stabilnie, szybko i bezpiecznie. Gdy patrzy się na nią z perspektywy rozdziału energii, fotowoltaiki i lokalnych inwestycji, najważniejsze stają się nie same gabaryty konstrukcji, lecz jej rola w całym korytarzu sieci, dostęp serwisowy i sensowny wybór między linią napowietrzną a kablem pod ziemią.
