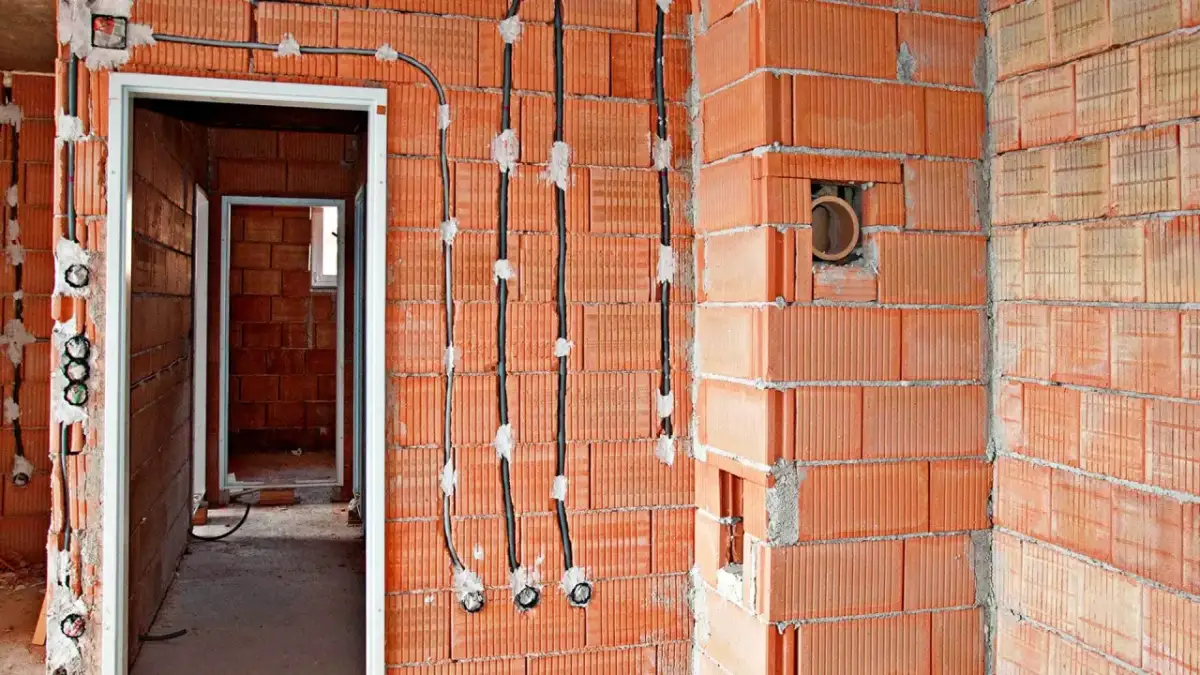

Układ, znany też jako instalacja elektryczna bezpuszkowa, porządkuje prowadzenie przewodów i przenosi połączenia do głębokich puszek pod osprzętem, co zwykle poprawia estetykę i ułatwia późniejszy serwis. W praktyce najważniejsze są trzy rzeczy: jak rozdzielić obwody, jak poprowadzić przewody w strefach instalacyjnych i kiedy to rozwiązanie ma sens w domu z fotowoltaiką, magazynem energii albo automatyką. Poniżej rozkładam temat na konkretne decyzje, a nie na same definicje.
Co trzeba wiedzieć, zanim wybierzesz taki układ
- Połączenia wykonuje się pod gniazdami i włącznikami, a nie w puszkach rozgałęźnych pod sufitem.
- Centralnym punktem staje się rozdzielnica, bo to tam zaczyna się logiczny rozdział energii na obwody.
- Przewody prowadzi się w liniach prostych, poziomo i pionowo, a nie „na skróty” przez środek ściany.
- Najwygodniej pracuje się na głębokich puszkach 60-80 mm oraz złączkach sprężynowych, a nie na ciasnym osprzęcie.
- W 2026 roku koszt wykonania zwykle mieści się orientacyjnie w widełkach 85-200 zł netto za punkt z materiałem albo 180-280 zł netto za m².
- Po montażu potrzebne są pomiary, protokół i dobra dokumentacja, bo bez tego serwis po latach robi się niepotrzebnie trudny.
Jak działa układ bez puszek rozgałęźnych
Najprościej mówiąc, cały sens polega na tym, że nie zbiera się połączeń w osobnych puszkach łączeniowych ukrytych wysoko pod sufitem. Zamiast tego przewód wychodzi z rozdzielnicy, dochodzi do pierwszego punktu, a potem biegnie przelotowo do kolejnych gniazd albo łączników. Same połączenia trafiają do głębokiej puszki pod osprzętem, więc pozostają dostępne po zdjęciu ramki i mechanizmu.
Z mojego doświadczenia to rozwiązanie wygrywa przede wszystkim porządkiem. Trasa jest czytelna, łatwiej ją opisać w dokumentacji, a po kilku latach nie trzeba zgadywać, gdzie schodził dany obwód. Ważna uwaga: to nie jest instalacja bez puszek w ogóle, tylko bez puszek rozgałęźnych. Puszki osprzętowe nadal są potrzebne, tyle że pracują w innym miejscu i w innym celu.
- Mniej przypadkowych połączeń w ścianie oznacza mniej punktów, w których coś może się poluzować.
- Łatwiej sprawdzić obwód, bo dostęp do łączeń jest pod gniazdem albo włącznikiem.
- Przy modernizacji szybciej widać, co jest zasilaniem, a co odgałęzieniem do następnego punktu.
To właśnie ten porządek sprawia, że warto osobno przyjrzeć się temu, jak energia jest dzielona na obwody.
Jak rozdziela się energię w praktyce
W takim układzie wszystko zaczyna się w rozdzielnicy. To ona dzieli zasilanie na osobne obwody, a nie przypadkowo rozrzucone puszki w ścianach. Ja patrzę na to jak na uporządkowaną mapę domu: osobno światło, osobno gniazda ogólne, osobno kuchnia, łazienka, urządzenia stałe i ewentualnie obwody dla automatyki, PV czy ładowarki EV.| Obwód | Co zwykle zasila | Dlaczego warto go wydzielić |
|---|---|---|
| Oświetlenie | Oprawy w jednym lub kilku pomieszczeniach | Awaria nie gasi całego domu i łatwiej sterować światłem automatycznie |
| Gniazda ogólne | Sprzęt przenośny, RTV, ładowarki, drobne AGD | Mniejsze ryzyko przeciążenia i łatwiejsza diagnoza problemu |
| Kuchnia | Zmywarka, piekarnik, lodówka, płyta, drobne AGD | Kuchnia zwykle ma największe chwilowe obciążenia |
| Łazienka | Pralka, suszarka, lustro, podgrzewacz | Lepsza kontrola bezpieczeństwa i prostsza izolacja awarii |
| Urządzenia stałe | Pompa ciepła, rekuperacja, klimatyzacja, brama, alarm | Sprzęt krytyczny nie powinien wisieć na przypadkowym obwodzie |
| Energia z OZE i EV | Falownik, magazyn energii, wallbox | Łatwiej rozbudować system i kontrolować zużycie mocy |
Przy projektowaniu trasy przewodów trzymam się jeszcze jednej zasady: przewidywalność. Przewody układa się poziomo i pionowo, równolegle do krawędzi ścian i stropów, a w typowych obiektach mieszkalnych pionowe strefy prowadzenia biegną od sufitu do podłogi, po obu stronach okien i drzwi dwuskrzydłowych oraz po jednej stronie drzwi jednoskrzydłowych od strony klamki. Gniazda zwykle montuje się około 30 cm nad podłogą, a łączniki przy drzwiach od strony klamki na wysokości około 105 cm. W kuchni gniazda trafiają zazwyczaj wyżej, mniej więcej na 100-105 cm. Taki układ nie jest ozdobą projektu, tylko realnie ułatwia późniejsze wiercenie, remont i lokalizację przewodów.
Kiedy trasy są czytelne, łatwiej ocenić, gdzie bezpuszkowy układ naprawdę daje przewagę, a gdzie tylko brzmi nowocześnie.
Gdzie taki układ daje największy sens
Najwięcej zyskuje się tam, gdzie instalacja ma być przemyślana od początku. Nowy dom, gruntowny remont, mieszkanie po skuciu tynków, rozbudowa pod smart home albo modernizacja z myślą o fotowoltaice to naturalne środowisko dla tego rozwiązania. Im więcej rzeczy da się zaplanować przed zamknięciem ścian, tym mniej kompromisów później.
- Nowe budynki, bo można od razu ustalić sensowny podział obwodów i stref prowadzenia.
- Pełne remonty, bo łatwiej zbudować instalację od zera niż łatatać stare połączenia.
- Domy z dużą liczbą urządzeń stałych, bo wtedy porządek w obwodach naprawdę ma znaczenie.
- Inwestycje z automatyką, PV, magazynem energii lub ładowarką EV, bo przewidywalny układ ułatwia późniejsze sterowanie.
Nie ukrywam jednak, że są też sytuacje mniej komfortowe. W bardzo małych mieszkaniach, przy częściowym remoncie albo w ścianach, które trudno bezpiecznie bruzdować, klasyczne rozwiązanie bywa po prostu rozsądniejsze. Bezpuszkowy układ nie jest magicznym ulepszeniem wszystkiego, tylko dobrą odpowiedzią na dobrze zaplanowany remont. Żeby to ocenić uczciwie, trzeba zestawić go z tradycyjną instalacją bez marketingowych haseł.
Bezpuszkowy układ a tradycyjna instalacja rozgałęźna
To porównanie warto zrobić chłodno, bo oba rozwiązania mają swoje miejsce. Klasyczna instalacja z puszkami rozgałęźnymi nie jest z definicji zła, ale w nowoczesnym budownictwie coraz częściej przegrywa z powodu mniej czytelnej diagnostyki i gorszej estetyki. Z drugiej strony może być prostsza w częściach budynków, gdzie modernizacja ma być szybka i ograniczona zakresem.
| Kryterium | Układ bez puszek rozgałęźnych | Układ tradycyjny |
|---|---|---|
| Estetyka | Ściany są czystsze, bez dodatkowych dekli pod sufitem | Więcej widocznych punktów technicznych |
| Serwis | Dostęp do połączeń jest prostszy, bo są pod osprzętem | Trzeba szukać puszek i rozgałęzień |
| Planowanie | Wymaga dokładnego projektu jeszcze przed tynkami | Bywa bardziej elastyczny na etapie prac, ale mniej uporządkowany |
| Modernizacja | Łatwiej dodać nowoczesny osprzęt i automatykę | Zmiany często wymagają większej ingerencji w trasę przewodów |
| Czas wykonania | Nieco więcej pracy przy planowaniu, mniej chaosu przy końcówce | Prostszy na start, ale więcej miejsc do kontroli |
| Typowe zastosowanie | Nowe domy, pełne remonty, smart home, PV | Proste modernizacje i instalacje wykonywane etapami |
Warto też pamiętać o jednym detalu, który często umyka inwestorom: różnice w zużyciu miedzi nie są dziś głównym argumentem. O wiele ważniejsze są bezpieczeństwo, możliwość późniejszego serwisu i to, czy instalacja ma sens w kontekście całego budynku. Po takim porównaniu naturalnie pojawia się pytanie, jak to zrobić dobrze, bo tu błędy wychodzą dopiero po zabudowie ścian.
Jak zaprojektować przewody, żeby później nie kuć ścian
Ja zawsze zaczynam od projektu, a nie od wiercenia. Najpierw rozpisuję rozdzielnicę, potem obwody, a dopiero później punkty końcowe. To brzmi banalnie, ale właśnie na tym etapie najłatwiej uniknąć problemów, które po tynkach stają się kosztowne i męczące.
Zacznij od rozdzielnicy
Rozdzielnica ma być centrum całej logiki, więc warto od razu zaplanować osobne zabezpieczenia dla światła, gniazd, kuchni, łazienki i urządzeń stałych. Jeśli dom ma bardziej rozbudowaną automatykę, dobrze przewidzieć też miejsce na dodatkowe moduły albo wyłączniki różnicowo-nadprądowe, czyli RCBO. To element, który łączy ochronę przed przeciążeniem i porażeniem w jednym module.
Wyznacz strefy prowadzenia
Przewody prowadzę wyłącznie w pionie i poziomie, równolegle do ścian i stropów. Nie idę po skosie przez środek ściany, bo potem nikt nie chce zgadywać, gdzie przebiega kabel. Przejścia przez ściany i sufity robi się przez przepusty rurowe, a nie przypadkiem. Jeśli są sufity podwieszane, trzeba zachować odległość, która pozwoli uniknąć uszkodzenia instalacji podczas montażu płyt.
Dobierz głębokie puszki i sensowne łączenia
Przy takim układzie bardzo pomaga głęboka puszka, najlepiej 60-80 mm. Taka przestrzeń daje miejsce na złączki, przewody i ewentualne moduły sterujące. Połączeń nie robi się przez skręcanie żył, tylko złączkami sprężynowymi albo innym rozwiązaniem dopuszczonym do tego typu pracy. Krótki przewód łączący złączkę z osprzętem, czyli tzw. pigtail, też bywa praktyczny, bo porządkuje wnętrze puszki.
Przeczytaj również: Brak jednej fazy w domu - Jak znaleźć przyczynę i co sprawdzić?
Zostaw rezerwę na przyszłość
Jeśli instalacja ma obsługiwać nie tylko dziś, ale też przyszłe zmiany, zostawiam zapas miejsca i rozsądnie opisuję każdy obwód. Przy PV, magazynie energii czy ładowarce EV to szczególnie ważne, bo późniejsza rozbudowa bez dokumentacji kończy się niepotrzebnym szukaniem przewodów. Dobra praktyka to także zdjęcia trasy przed zabudową ścian i czytelny opis w rozdzielnicy.
Tak przygotowany projekt nie tylko upraszcza montaż, ale też porządkuje koszty, a właśnie one często przesądzają o decyzji.
Ile kosztuje wykonanie i co naprawdę podbija cenę
W 2026 roku taka instalacja nie musi być ekstrawagancją. Orientacyjnie za punkt z materiałem zapłacisz zwykle 85-200 zł netto, sama robocizna to około 40-80 zł netto, a wycena ryczałtowa bywa podawana na poziomie 180-280 zł netto za m². To są widełki, nie sztywna stawka, ale dobrze pokazują, że koszt zależy bardziej od skali i zakresu niż od samej nazwy rozwiązania.
| Pozycja | Orientacyjny koszt | Kiedy rośnie cena |
|---|---|---|
| Punkt elektryczny z materiałem | 85-200 zł netto | Przy trudnym dostępie, większej liczbie żył i osprzęcie lepszej klasy |
| Sama robocizna | 40-80 zł netto | Przy skomplikowanych trasach i dodatkowych poprawkach |
| Wycena ryczałtowa | 180-280 zł netto za m² | Gdy cały dom ma być wykonany od zera z pełnym projektem |
| Rozdzielnica z wyposażeniem | 700-2000 zł | Przy większej liczbie obwodów, automatyce i zabezpieczeniach dodatkowych |
| Pomiary i protokół | 400-750 zł | Przy większym obiekcie lub pełnym odbiorze technicznym |
| Kucie w betonie | 12-40 zł za metr | Gdy ściany są twarde i wymagają większej ingerencji |
Na końcową cenę wpływa też region. W dużych miastach stawki są zwykle wyższe, a przy bardziej rozbudowanych domach dochodzi dodatkowo koszt rozdzielnicy, uziemienia, większej liczby obwodów oraz dedykowanych linii do AGD, pompy ciepła czy wallboxa. W praktyce bezpuszkowy układ często wygląda drożej w ofercie, bo wymaga lepszego planowania i bardziej uporządkowanego montażu, ale później zwykle odrabia to prostszą obsługą. Cena jest ważna, ale przy instalacji elektrycznej ważniejszy bywa późniejszy odbiór, bo on pokazuje, czy układ jest bezpieczny, a nie tylko estetyczny.
Odbiór, pomiary i eksploatacja po latach
W dobrze wykonanej instalacji nie kończę pracy na momencie, kiedy działa światło. Potrzebne są jeszcze oględziny, pomiary i dokumentacja. W budynkach w Polsce okresowa kontrola stanu technicznego instalacji elektrycznej jest wykonywana co najmniej raz na 5 lat i obejmuje m.in. sprawdzenie połączeń, osprzętu, zabezpieczeń, środków ochrony przed porażeniem, oporności izolacji oraz uziemień.
- Sprawdza się ciągłość przewodów ochronnych i połączeń wyrównawczych.
- Kontroluje się rezystancję izolacji przewodów.
- Weryfikuje się działanie zabezpieczeń i wyłączników różnicowoprądowych.
- Opisuje się obwody, żeby po latach nie szukać ich metodą prób i błędów.
Ja traktuję dokumentację jak część instalacji, a nie dodatek. Zdjęcia tras przed tynkami, opis obwodów, oznaczenia w rozdzielnicy i protokół pomiarów skracają czas każdej późniejszej naprawy. To szczególnie ważne, jeśli dom ma wiele urządzeń stałych albo jeśli część obwodów ma pracować krytycznie, na przykład dla lodówki, alarmu, sterowania ogrzewaniem czy internetu.
Im lepiej przygotujesz instalację teraz, tym mniej przypadkowych niespodzianek pojawi się po kilku sezonach użytkowania.
Co warto przewidzieć, gdy instalacja ma obsłużyć PV i ładowarkę EV
W domu z fotowoltaiką sama estetyka instalacji nie wystarczy. Liczy się to, czy układ pozwoli rozsądnie rozdzielać energię między odbiorniki, które pracują codziennie, a te, które obciążają system tylko okresowo. To właśnie dlatego przy takim projekcie od razu przewiduję osobne obwody dla falownika, magazynu energii, ładowarki samochodu, pompy ciepła i obwodów priorytetowych.
Przydatne jest też zostawienie miejsca w rozdzielnicy na dodatkowe moduły pomiarowe i sterujące. Jeśli chcesz w przyszłości monitorować zużycie energii albo automatycznie odcinać mniej ważne obwody przy wyższym poborze mocy, brak rezerwy technicznej szybko zacznie przeszkadzać. W praktyce lepiej zaplanować dwa wolne miejsca w rozdzielnicy niż później przerabiać pół systemu tylko po to, żeby dołożyć jeden licznik czy styk pomocniczy.
- Falownik i magazyn energii warto wpiąć w układ, który ma czytelną diagnostykę i dobrą ochronę przepięciową.
- Ładowarka EV powinna mieć osobny obwód, bo jej pobór potrafi szybko zmienić bilans domu.
- Obwody priorytetowe, jak lodówka, router, alarm i sterowanie ogrzewaniem, dobrze wydzielić osobno.
- Jeśli planujesz automatykę, zadbaj o miejsce na moduły sterujące jeszcze przed montażem osprzętu.
Taki układ nie oszczędza energii sam z siebie, ale bardzo pomaga nią zarządzać. I właśnie dlatego w nowoczesnym domu bezpuszkowy system przewodów jest dla mnie mniej modą, a bardziej sposobem na sensowny rozdział energii, który da się utrzymać w porządku przez lata.
