Najkrócej: WLZ to odcinek, który łączy przyłącze z rozdziałem energii w budynku
- WLZ oznacza wewnętrzną linię zasilającą i jest częścią instalacji budynku, a nie sieci dystrybucyjnej.
- To właśnie ona prowadzi energię do rozdzielnicy głównej, skąd prąd trafia dalej do mieszkań, obwodów i urządzeń.
- Jej przekrój, długość i sposób ułożenia muszą być dobrane do realnego obciążenia, a nie tylko do „tego, co już było”.
- W starszych budynkach WLZ bywa wąskim gardłem przy remoncie, zwiększeniu mocy albo montażu fotowoltaiki.
- Najczęstsze problemy to spadki napięcia, przegrzewanie przewodów, zbyt mała rezerwa mocy i nieprawidłowe zabezpieczenia.
- Przy modernizacji liczy się nie tylko sam kabel, ale też cały układ rozdziału energii i dokumentacja powykonawcza.
Czym jest wewnętrzna linia zasilająca i gdzie kończy się jej rola
WLZ, czyli wewnętrzna linia zasilająca, to element, który łączy punkt dostarczenia energii z instalacją wewnętrzną budynku. W praktyce oznacza to odcinek „po stronie obiektu”, za który odpowiada właściciel, zarządca albo inwestor, a nie operator sieci. W domach jednorodzinnych WLZ zwykle prowadzi od złącza do rozdzielnicy głównej, a w budynkach wielorodzinnych zasila najczęściej tablice licznikowe, piony lub rozdzielnie piętrowe.
Ja patrzę na WLZ jako na kręgosłup całego zasilania w budynku. Jeśli ten odcinek jest źle dobrany, reszta instalacji może działać poprawnie tylko na papierze. Dobrze wykonana wewnętrzna linia zasilająca nie ma się wyróżniać, ma po prostu bezpiecznie przenosić moc, którą budynek realnie potrzebuje dziś i będzie potrzebował za kilka lat.
| Element | Co obejmuje | Kto zwykle odpowiada |
|---|---|---|
| Przyłącze energetyczne | Odcinek od sieci do punktu przyłączenia obiektu | Operator systemu dystrybucyjnego |
| WLZ | Odcinek wewnątrz obiektu, prowadzący do rozdzielnicy lub tablic | Właściciel, inwestor lub zarządca budynku |
| Instalacja odbiorcza | Obwody prowadzące do gniazd, oświetlenia i urządzeń | Najczęściej właściciel lokalu lub budynku |
To rozróżnienie jest ważniejsze, niż wielu osobom się wydaje. Właśnie na tym etapie najczęściej powstają nieporozumienia: ktoś myli przyłącze z WLZ, zakłada złą odpowiedzialność i podejmuje błędne decyzje modernizacyjne. Żeby to uporządkować, trzeba zobaczyć, jak energia jest rozdzielana dalej w budynku.
Jak WLZ porządkuje drogę energii w budynku

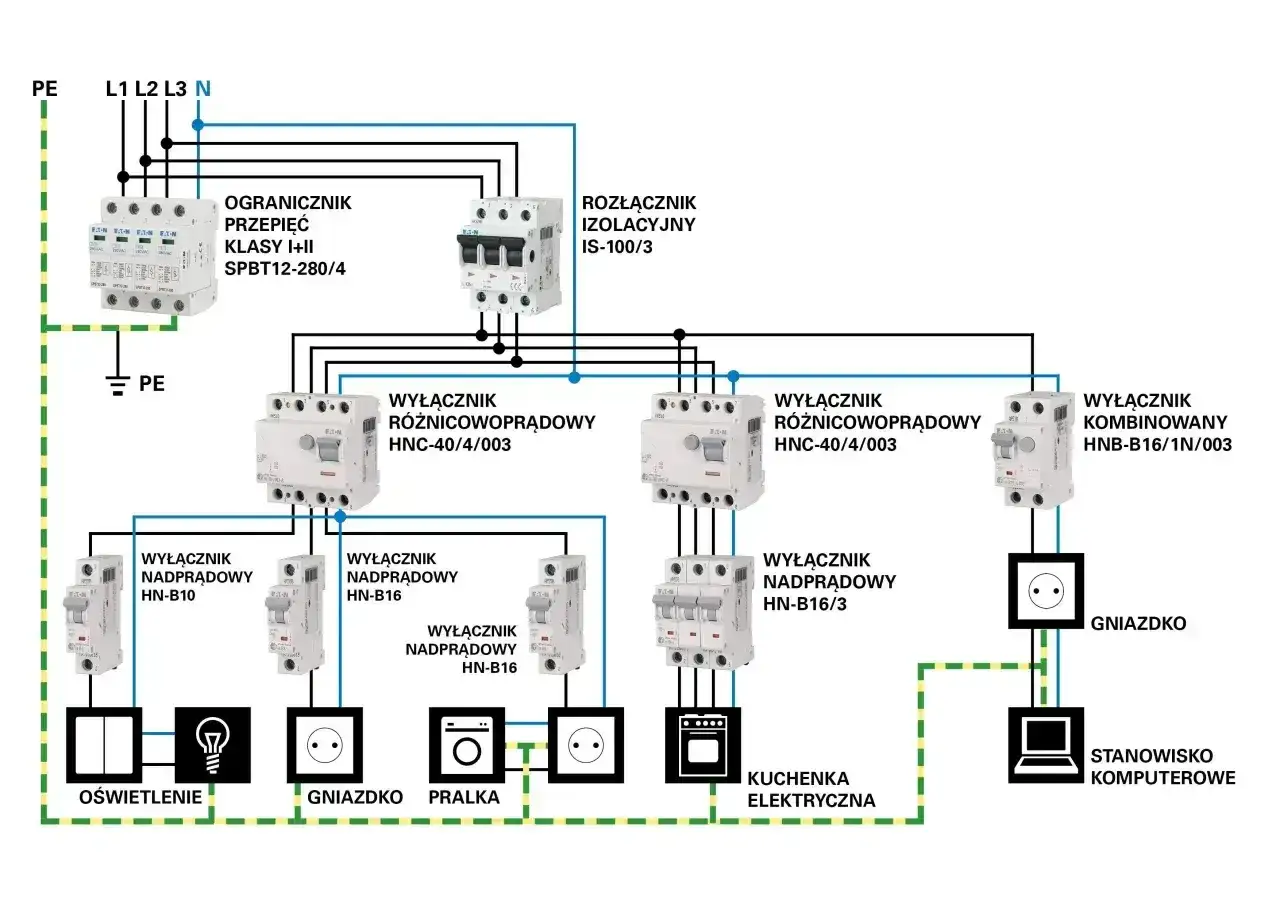

Rozdział energii zaczyna się od miejsca, w którym zasilanie trafia do obiektu, a kończy dopiero tam, gdzie prąd rozchodzi się na konkretne obwody. WLZ pełni tu rolę głównego łącznika między zasilaniem zewnętrznym a wewnętrzną organizacją instalacji. W uproszczeniu wygląda to tak: energia trafia do złącza, następnie WLZ prowadzi ją do rozdzielnicy głównej, a stamtąd prąd jest dzielony na obwody mieszkalne, oświetleniowe, urządzeń dużej mocy i ewentualnie osobne sekcje, takie jak garaż, pompa ciepła czy ładowarka samochodu.
W budynkach wielorodzinnych ten proces jest jeszcze bardziej rozbudowany. Często WLZ zasila tablicę główną, a z niej wychodzą oddzielne tory do lokali, części wspólnych i urządzeń pomocniczych. Właśnie dlatego tak ważna jest selektywność zabezpieczeń, czyli takie dobranie wyłączników i bezpieczników, aby przy awarii zadziałało najbliższe zabezpieczenie, a nie cały budynek naraz.
W praktyce dobrze zaprojektowany rozdział energii daje trzy korzyści: mniejsze ryzyko przeciążeń, łatwiejszą diagnostykę usterek i większą elastyczność przy późniejszych modernizacjach. To także moment, w którym widać, czy instalacja jest przygotowana na nowoczesne obciążenia, czy tylko „jeszcze działa”.
Od czego zależy dobór WLZ i dlaczego nie ma jednego uniwersalnego kabla
Nie istnieje jeden przekrój przewodu, który pasuje do każdego budynku. Dobór WLZ zależy od kilku czynników naraz, a pominięcie choćby jednego z nich może skończyć się spadkiem napięcia, przegrzewaniem przewodu albo zbyt słabą rezerwą mocy. Najczęściej analizuje się moc przyłączeniową, długość trasy, liczbę faz, sposób ułożenia przewodu oraz warunki środowiskowe, na przykład prowadzenie w ścianie, w rurze, w korycie kablowym albo w szybie instalacyjnym.
| Czynnik | Dlaczego ma znaczenie | Na co zwrócić uwagę |
|---|---|---|
| Moc i obciążenie | Im większy pobór, tym większy prąd płynący przez WLZ | Czy w budynku pojawiły się nowe odbiorniki dużej mocy |
| Długość trasy | Wraz z długością rośnie ryzyko spadku napięcia | Czy kabel biegnie tylko krótko do rozdzielnicy, czy przez kilka kondygnacji |
| Liczba faz | Wpływa na rozkład obciążenia i równomierność pracy instalacji | Czy budynek ma odbiorniki jednofazowe i trójfazowe |
| Materiał przewodu | Inaczej pracuje miedź, inaczej aluminium | Czy modernizacja pozwala zachować istniejący odcinek, czy lepiej wymienić cały tor |
| Warunki ułożenia | Temperatura i sposób prowadzenia zmieniają obciążalność przewodu | Czy trasa jest w miejscu dobrze wentylowanym, czy w ciasnym szachcie |
W starszych budynkach często spotyka się układy, w których WLZ działa jeszcze w logice TN-C z przewodem PEN. Przy modernizacji dąży się zwykle do porządku w stylu TN-S albo TN-C-S, ale nie robi się tego „na skróty”. Jeśli instalacja ma być bezpieczna i czytelna serwisowo, cały układ musi być spójny, a nie zlepiony z przypadkowych kompromisów. I właśnie tutaj zaczynają się najczęstsze problemy.
Jakie sygnały mówią, że WLZ wymaga sprawdzenia albo wymiany
Wiele usterek WLZ nie wygląda na pierwszy rzut oka groźnie. Zaczyna się od drobiazgów: światło lekko przygasa przy włączeniu dużego odbiornika, zabezpieczenia potrafią wybijać bez wyraźnej przyczyny, a obudowa rozdzielnicy robi się wyczuwalnie ciepła. To są sygnały, których nie warto ignorować, bo mogą wskazywać na przeciążenie, zły styk, starzenie izolacji albo zbyt mały przekrój przewodu.
- Przegrzewanie przewodu lub złącza - zwykle oznacza za duży prąd albo słaby styk, a nie „normalną pracę”.
- Spadki napięcia - objawiają się migotaniem oświetlenia, słabszą pracą urządzeń i problemami przy rozruchu sprzętu.
- Wyzwalanie zabezpieczeń - jeśli powtarza się bez zmiany zachowania użytkownika, trzeba szukać przyczyny w torze zasilania.
- Stara izolacja - w starszych instalacjach bywa krucha, popękana lub nieodporna na dzisiejsze obciążenia.
- Brak rezerwy mocy - instalacja działa tylko dopóki nie dołożysz kolejnego urządzenia, co przy nowoczesnym domu jest poważnym ograniczeniem.
W takich sytuacjach nie wystarczy „podmienić bezpiecznik na większy”. To typowy błąd, który tylko maskuje problem i przenosi go w inne miejsce instalacji. Z mojego doświadczenia najlepiej sprawdza się pełna diagnostyka: pomiar izolacji, sprawdzenie impedancji pętli zwarcia, oględziny połączeń i ocena, czy WLZ w ogóle ma jeszcze zapas na obecne obciążenia. To szczególnie ważne wtedy, gdy budynek ma obsługiwać coś więcej niż zwykłe oświetlenie i gniazda.
Dlaczego WLZ ma znaczenie przy fotowoltaice i większym poborze mocy
W nowoczesnym domu WLZ nie pracuje już tylko „w jedną stronę”. Coraz częściej musi obsłużyć zarówno większy pobór energii, jak i jej oddawanie z instalacji fotowoltaicznej. To zmienia sposób patrzenia na całą linię zasilającą. Jeśli do budynku dochodzi pompa ciepła, płyta indukcyjna, ładowarka samochodu elektrycznego i jeszcze falownik PV, stary przewód może okazać się po prostu zbyt słaby jako element wspólnego toru energetycznego.
Przy instalacji fotowoltaicznej nie chodzi tylko o sam falownik. Ważne są także przekrój WLZ, stan rozdzielnicy, zabezpieczenia nadprądowe i przeciwprzepięciowe oraz sposób rozłożenia obciążenia na fazy. Gdy układ jest źle dobrany, użytkownik najczęściej widzi to dopiero pośrednio: falownik potrafi się wyłączać, napięcie w sieci lokalnie rośnie, a w skrajnym przypadku instalacja działa nierówno. To właśnie dlatego przed montażem PV warto sprawdzić cały tor zasilania, a nie tylko dach i panel.
W praktyce często okazuje się, że WLZ nie wymaga całkowitej wymiany, ale potrzebuje przynajmniej weryfikacji i uporządkowania rozdzielnicy. Zdarza się też odwrotnie: inwestor planuje niewielką modernizację, a wychodzi na jaw, że stary odcinek zasilający jest wąskim gardłem całego systemu. I wtedy lepiej dowiedzieć się tego przed montażem urządzeń niż po pierwszych problemach z pracą instalacji.
Co sprawdzić przed modernizacją, żeby nie przepłacić i nie wracać do poprawki
Jeśli planujesz remont, zwiększenie mocy albo dołożenie fotowoltaiki, zacząłbym od bardzo konkretnej listy. Najpierw trzeba ustalić, jakie obciążenie budynek ma dziś i jakie będzie miał za kilka lat. Potem warto sprawdzić stan istniejącego WLZ, jego trasę, możliwość wymiany oraz to, czy rozdzielnica główna rzeczywiście przyjmie nowy układ bez prowizorek. Dopiero na końcu zapada decyzja, czy wystarczy częściowa modernizacja, czy lepiej wymienić cały odcinek.
- Sprawdź obecną i planowaną moc odbiorników, zwłaszcza urządzeń dużej mocy.
- Zweryfikuj stan techniczny WLZ, rozdzielnicy i zabezpieczeń.
- Ustal, czy instalacja ma zapas na przyszłe obciążenia, takie jak PV, pompa ciepła lub ładowarka EV.
- Poproś o pomiary i dokumentację po wykonaniu prac, żeby instalacja była nie tylko sprawna, ale też czytelna dla serwisu.
Przy budynkach wielorodzinnych dochodzi jeszcze kwestia własności i odpowiedzialności. Część elementów bywa po stronie zarządcy, część po stronie właściciela lokalu, a część po stronie operatora sieci. Jeśli tego nie uporządkujesz na początku, łatwo utknąć w remoncie z kilkoma wzajemnie sprzecznymi oczekiwaniami. Ja zawsze wolę doprecyzować to wcześniej, bo późniejsze poprawki są po prostu droższe.
Co daje dobrze zaprojektowany wlz w codziennej eksploatacji
Dobrze dobrany WLZ nie zwraca na siebie uwagi i właśnie o to chodzi. Budynek ma działać stabilnie, bez „losowych” wyłączeń, bez grzania się przewodów i bez nerwowego szukania przyczyny przy każdym większym obciążeniu. Taki odcinek zasilania daje też coś jeszcze: realną elastyczność. Dzięki niemu łatwiej dołożyć nowe urządzenia, zmienić sposób ogrzewania albo przejść na bardziej złożony układ energetyczny z fotowoltaiką i magazynowaniem energii.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: WLZ nie jest detalem, tylko fundamentem całego rozdziału energii w budynku. Gdy działa poprawnie, nikt o nim nie myśli. Gdy jest źle dobrany, potrafi zepsuć nawet dobrze zaplanowaną modernizację. Dlatego przy każdej większej zmianie w instalacji warto sprawdzić właśnie ten odcinek jako pierwszy.
