Mostkowanie gniazdka bywa rozwiązaniem potrzebnym w starych instalacjach, ale w nowoczesnym układzie może być zwykłym błędem. W praktyce chodzi o to, jak rozdziela się energię między kolejne punkty poboru, jak działa przewód ochronny i kiedy takie połączenie nadal ma sens. Zwłaszcza gdy w domu pracuje fotowoltaika, magazyn energii albo po prostu dużo sprzętów jednocześnie, poprawny rozdział obciążenia przestaje być drobiazgiem.
Najpierw rozróżnij zerowanie, przelot i prawidłowy obwód
- W starej instalacji dwuprzewodowej mostek mógł pełnić funkcję ochronną, ale dziś nie jest uniwersalnym standardem.
- W nowym układzie przewody PE i N prowadzi się osobno, a gniazda łączy się równolegle, nie szeregowo.
- Największe ryzyko daje samodzielne „poprawianie” połączeń bez sprawdzenia typu sieci i stanu przewodów.
- Przy modernizacji liczą się pomiary, dobór osprzętu, wyłącznik różnicowoprądowy i obciążenie obwodu.
- Jeśli instalacja ma tylko dwa przewody, to sygnał do diagnozy, a nie do działania na skróty.
Co naprawdę oznacza mostek w gnieździe i skąd bierze się zamieszanie
Nie każde mostkowanie gniazdka oznacza to samo. W języku potocznym tym samym słowem opisuje się zarówno stare zerowanie, jak i zwykłe połączenie zasilania dalej do kolejnego punktu, choć technicznie są to dwa różne przypadki. Ja patrzę na to prosto: jeśli nie wiadomo, czy mowa o ochronie przeciwporażeniowej, czy o rozdziale zasilania, łatwo pomylić bezpieczne rozwiązanie z błędem.
W starych instalacjach dwuprzewodowych przewód PEN pełnił jednocześnie funkcję neutralną i ochronną. W praktyce „mostek” w gnieździe miał zapewnić ciągłość ochrony tam, gdzie nie było osobnego PE. W nowszych instalacjach ten sam skrót myślowy bywa używany nieprecyzyjnie, choć przewody ochronny i neutralny powinny już być rozdzielone w odpowiednim miejscu instalacji, a nie w samym gnieździe.
| Termin | Co oznacza | Dlaczego to ważne |
|---|---|---|
| Mostek ochronny | Połączenie związane z przewodem PEN w starym układzie TN-C | Bywał stosowany w dawnych instalacjach, ale wymaga oceny całego obwodu |
| Połączenie przelotowe | Doprowadzenie zasilania dalej do kolejnego gniazda | Służy do rozdziału energii, a nie do ochrony przeciwporażeniowej |
| Błędne łączenie N i PE | Łączenie przewodu neutralnego z ochronnym tam, gdzie nie powinno to występować | Może zaburzyć działanie zabezpieczeń i stworzyć realne zagrożenie |
To rozróżnienie porządkuje cały temat. Gdy już wiemy, co jest czym, można sensownie przejść do tego, jak naprawdę działa rozdział energii w obwodzie gniazdowym.

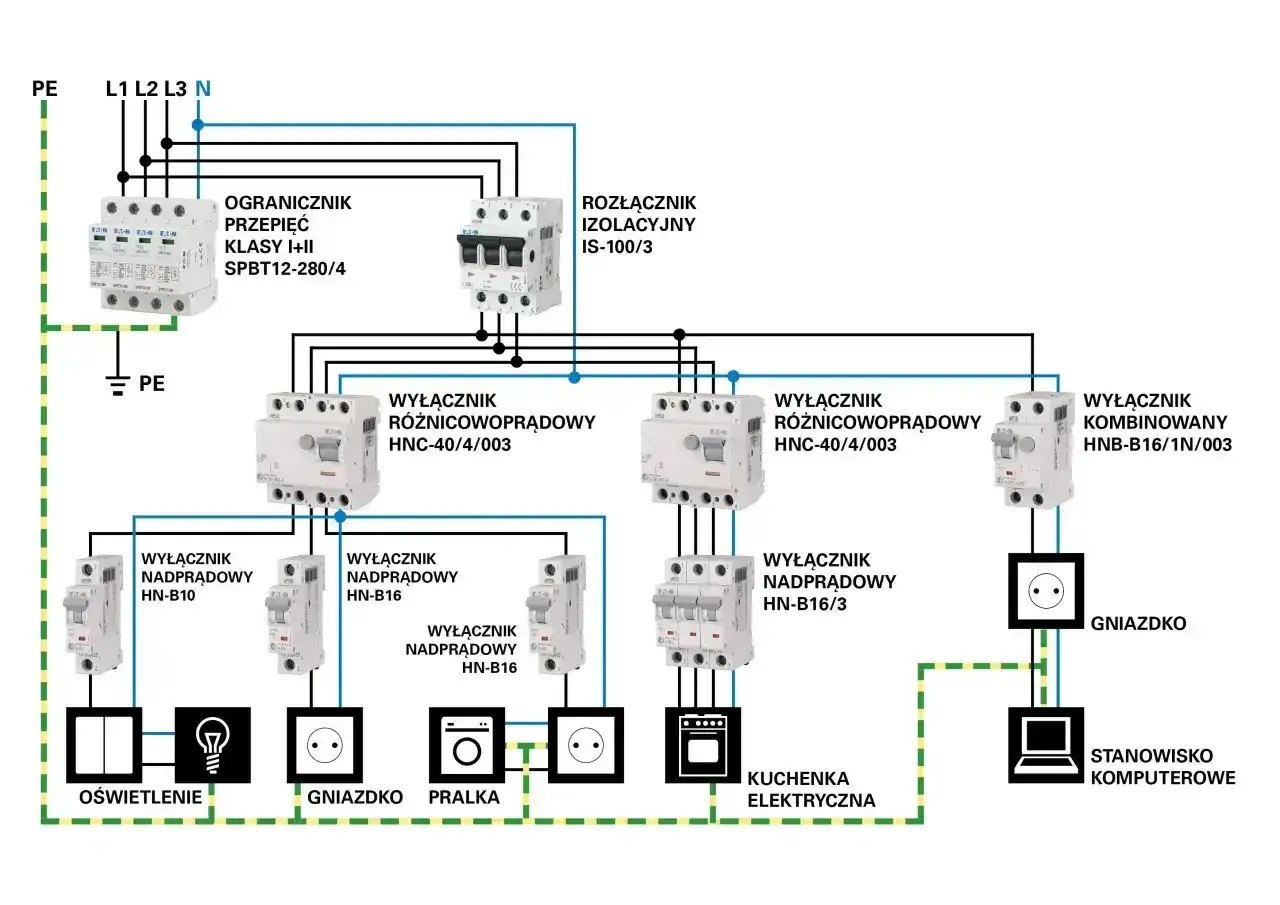

Jak działa prawidłowy rozdział energii w obwodzie gniazdowym
W poprawnie wykonanej instalacji gniazda nie pracują jak „łańcuszek”, tylko jak punkty zasilane równolegle. To oznacza, że każde z nich dostaje to samo napięcie, a prąd rozkłada się zgodnie z aktualnym obciążeniem. Gdy w jednym pokoju włączysz czajnik, ładowarkę i odkurzacz, instalacja ma to wytrzymać dzięki odpowiednio zaprojektowanemu obwodowi, a nie dzięki przypadkowemu mostkowi w puszce.
W układach TN-C-S punkt rozdziału przewodu PEN na PE i N wykonuje się w złączu lub rozdzielnicy, a nie przy samym gnieździe. W układzie TN-S przewody są od początku prowadzone osobno. To właśnie dlatego w nowoczesnym domu nie traktuję mostka w gnieździe jako „uniwersalnej naprawy”, tylko jako element, który trzeba ocenić w kontekście całej instalacji.
| Układ | Co trafia do gniazda | Co to oznacza w praktyce |
|---|---|---|
| TN-C | Wspólny przewód PEN | Spotykany głównie w starszych instalacjach; wymaga szczególnej ostrożności przy modernizacji |
| TN-C-S | Osobne PE i N po rozdziale PEN | Mostkowanie przy gnieździe nie powinno zastępować prawidłowego rozdziału w rozdzielnicy |
| TN-S | Osobne PE i N od początku | Przewody ochronne i neutralne muszą pozostać rozdzielone |
W tym miejscu często pojawia się kolejne pytanie: skoro obwód może zasilać kilka punktów, to kiedy takie rozwiązanie jest jeszcze normalne, a kiedy zaczyna być sygnałem alarmowym? To już zależy od wieku instalacji i jej stanu.
Kiedy takie rozwiązanie pojawia się jeszcze w praktyce
W starych mieszkaniach i domach mostek w gnieździe najczęściej wynika z dwuprzewodowej instalacji, która nie ma osobnej żyły ochronnej. W obiektach modernizowanych etapami zdarza się też mieszanka starych i nowych fragmentów obwodu, przez co część gniazd działa w innym układzie niż reszta. I tu właśnie łatwo o pomyłkę, bo z zewnątrz wszystkie kontakty wyglądają podobnie.
Najczęstsze scenariusze, które widzę w praktyce, to:
- stary budynek z instalacją TN-C i przewodami dwużyłowymi,
- remont prowadzony etapami, bez wymiany całego obwodu,
- wymiana pojedynczego osprzętu w obwodzie, który nie został jeszcze zmodernizowany,
- rozgałęzienie zasilania na kilka gniazd w jednym obwodzie, bez zmiany jego zabezpieczeń.
W takich sytuacjach nie wystarczy spojrzeć na liczbę żył w ścianie. Trzeba jeszcze sprawdzić ciągłość przewodów, stan połączeń, impedancję pętli zwarcia i działanie zabezpieczeń. Jeśli tego nie ma, to nawet poprawnie wyglądający mostek może okazać się tylko kosmetyką na problem, który siedzi głębiej. Następny krok to więc nie „jak to jeszcze podłączyć”, ale jakie błędy są tu najgroźniejsze.
Najczęstsze błędy, które robią więcej szkody niż pożytku
Najbardziej podstępny błąd to taki, który wygląda rozsądnie na pierwszy rzut oka. Ktoś widzi dwa przewody, trochę miejsca w puszce i dochodzi do wniosku, że „wystarczy zrobić mostek”. W rzeczywistości może to oznaczać odwrócenie funkcji przewodów, utratę skuteczności ochrony albo stworzenie punktu grzania, który po kilku miesiącach zacznie się luzować.
| Błąd | Skutek | Po czym go poznać |
|---|---|---|
| Łączenie N i PE w instalacji z rozdzielonymi przewodami | Zaburzenie ochrony i nieprawidłowa praca zabezpieczeń | Wyzwalanie RCD, niepewne zachowanie obwodu, ryzyko porażenia |
| Zbyt słaby albo przypadkowy przewód mostkujący | Przegrzewanie, topienie izolacji, spadek jakości styku | Ciepłe gniazdo, ciemne ślady, zapach przegrzania |
| Skręcanie żył „na szybko” zamiast poprawnego zacisku | Wzrost rezystancji połączenia i niestabilny kontakt | Mruganie światła, sporadyczny brak zasilania, luźne styki |
| Opieranie się wyłącznie na kolorach przewodów | Błędna identyfikacja funkcji żył | Typowe w starszych instalacjach, gdzie kolory nie odpowiadają obecnym standardom |
Do tego dochodzi jeszcze jeden problem: w instalacji z wyłącznikiem różnicowoprądowym błędne połączenia potrafią ujawnić się od razu, ale nie zawsze w sposób przewidywalny. Dlatego ja zawsze traktuję „szybką poprawkę” jako najdroższy możliwy wariant oszczędzania. Z tego powodu warto spojrzeć też na koszty, bo one często dobrze pokazują, kiedy lepiej wymienić fragment instalacji niż ją tylko łatać.
Ile kosztuje bezpieczna poprawka i kiedy modernizacja się opłaca
W praktyce koszt zależy od tego, czy mówimy o samym osprzęcie, czy o przeróbce całego punktu. W aktualnych cennikach remontowych 2026 montaż gniazd i włączników to zwykle 35–60 zł za sztukę bez materiału, a wykonanie przeróbki instalacyjnej przy punkcie elektrycznym to najczęściej 150–260 zł za punkt. Różnica wynika nie z samego gniazda, tylko z tego, ile trzeba zrobić wokół niego: kucie, nowe przewody, poprawki tynku i pomiary.
| Zakres pracy | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Montaż lub wymiana osprzętu | 35–60 zł/szt. | Gdy instalacja jest zdrowa, a problem dotyczy samego gniazda |
| Przeróbka pojedynczego punktu | 150–260 zł/punkt | Gdy trzeba poprawić układ przewodów, dołożyć ochronę lub uporządkować połączenia |
| Modernizacja fragmentu obwodu | Zależna od zakresu | Gdy brakuje PE, przewody są zużyte albo instalacja jest mieszana |
Ja zwykle patrzę na to tak: jeśli problem dotyczy tylko osprzętu, naprawa bywa szybka i tania. Jeśli jednak trzeba poprawiać przewody, zaciski i zabezpieczenia, to „oszczędność” na jednej przeróbce bywa pozorna. W dodatku po drodze dochodzi jeszcze koszt błędu, którego nie widać od razu, a który potrafi wrócić po kilku tygodniach jako grzejące się gniazdo albo awaria całego obwodu.
Jak rozpoznać, że instalacja wymaga przeglądu zamiast kolejnego mostka
Jeżeli gniazdo grzeje się przy zwykłym obciążeniu, pojawia się zapach spalenizny, bezpieczniki wybijają bez wyraźnego powodu albo światło miga przy włączaniu urządzeń, to nie jest moment na kolejne prowizoryczne połączenie. To jest moment na przegląd instalacji. W starych budynkach dochodzą jeszcze inne sygnały: brak przewodu ochronnego, aluminiowe żyły, stare bezpieczniki topikowe i osprzęt, który widać, że już dawno nie pracuje w optymalnych warunkach.
- gniazdo lub wtyczka robią się ciepłe podczas normalnej pracy,
- na obudowie widać przebarwienia albo ślady przypalenia,
- zabezpieczenia wyłączają obwód bez oczywistej przyczyny,
- w instalacji brakuje wyraźnie wydzielonego PE,
- użytkownik korzysta z wielu przedłużaczy, bo gniazd jest za mało lub są źle rozplanowane.
Właśnie tak podchodzę do tego tematu: mostek może być elementem starej logiki instalacji, ale nie zastąpi poprawnego projektu, pomiarów i sprawnej ochrony przeciwporażeniowej. Jeśli gniazdo wymaga naprawy, lepiej potraktować je jako część systemu, a nie jako pojedynczy punkt do szybkiego „ratowania”.
