Najważniejsze rzeczy o wyłączniku różnicowoprądowym
- RCD reaguje na prąd upływu, a nie na przeciążenie lub zwarcie.
- 30 mA to najczęstsza czułość dla ochrony ludzi, a 100 mA i 300 mA częściej służą do ochrony przeciwpożarowej lub selektywności.
- W wielu domowych instalacjach rozsądnym minimum jest dziś typ A; przy falownikach PV, ładowarkach EV i części elektroniki trzeba sprawdzić, czy nie jest potrzebny typ B albo inne rozwiązanie wskazane przez producenta.
- Jedna różnicówka na zbyt wiele obwodów zwykle kończy się niepotrzebnymi wyłączeniami i trudnym szukaniem winnego odbiornika.
- Przycisk testowy ma sens tylko wtedy, gdy używa się go regularnie, a nie „od święta”.
Do czego służy wyłącznik różnicowoprądowy w rozdzielnicy
Ja patrzę na różnicówkę przede wszystkim jak na element, który wykrywa ucieczkę prądu poza prawidłową drogę obwodu. Jeśli izolacja kabla jest uszkodzona, obudowa urządzenia staje się pod napięciem albo część prądu zaczyna płynąć przez człowieka czy wilgotne podłoże, aparat ma odciąć zasilanie szybciej, niż zrobiłoby to zwykłe zabezpieczenie nadprądowe. To właśnie dlatego w praktyce ma tak duże znaczenie w łazienkach, kuchniach, garażach, na zewnątrz i wszędzie tam, gdzie instalacja ma kontakt z wilgocią albo sprzętem o większej złożoności.
Ważne jest jednak to, czego ten aparat nie robi. Nie chroni przed przeciążeniem przewodu i nie zastępuje bezpiecznika ani wyłącznika nadprądowego. Jeśli w rozdzielnicy mieszamy te role, później trudno zrozumieć, dlaczego obwód wyłącza się w nieoczywistych momentach. W praktyce dobra instalacja to nie jeden „cudowny” aparat, tylko sensowny układ: ochrona przed upływem, osobno ochrona przed przeciążeniem i zwarciem oraz przemyślany podział obwodów.
Gdy tę logikę ma się już w głowie, łatwiej zrozumieć, co dokładnie wykrywa aparat i dlaczego czasem reaguje na awarię, a czasem na zwykłe sumowanie się drobnych upływów z kilku urządzeń. To prowadzi wprost do zasady działania.
Jak działa i co wykrywa

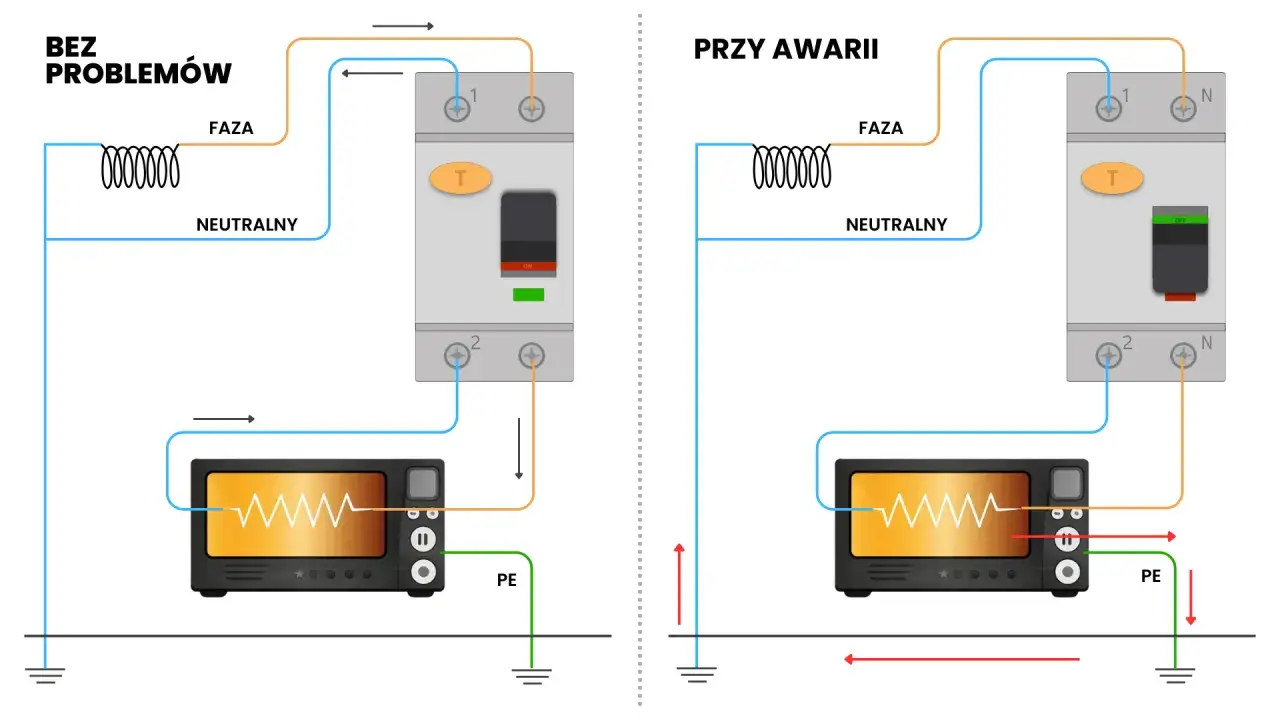

W uproszczeniu różnicówka porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. W zdrowej instalacji bilans powinien się zgadzać. Jeśli część prądu „ucieknie” inną drogą, na przykład przez uszkodzoną izolację, metalową obudowę albo ciało człowieka, pojawia się prąd różnicowy i aparat wyzwala. To działanie jest bardzo szybkie, bo liczy się ochrona przed skutkami porażenia oraz ograniczenie ryzyka przegrzania elementów instalacji.
W wielu aparatach jest też przycisk testowy. Nie sprawdza on całej instalacji jak profesjonalny miernik, ale pozwala z grubsza potwierdzić, że mechanizm wyzwalający działa. To prosty test funkcjonalny, a nie pełna diagnostyka. Jeśli po naciśnięciu przycisku nic się nie dzieje, nie uznaję takiego aparatu za sprawny „na słowo”.
| Zjawisko | Czy RCD zareaguje | Co to oznacza w praktyce |
|---|---|---|
| Prąd upływu do obudowy | Tak | To podstawowy scenariusz, przed którym aparat ma chronić. |
| Dotknięcie uszkodzonego urządzenia | Tak, zwykle bardzo szybko | Jeśli prąd ma drogę odpływu, różnicówka może ograniczyć skutki porażenia. |
| Zwarcie faza-neutralny | Nie | Od tego jest zabezpieczenie nadprądowe lub RCBO. |
| Przeciążenie obwodu | Nie | Sam RCD nie zastępuje wyłącznika nadprądowego. |
| Sumowanie się drobnych upływów z kilku urządzeń | Czasem tak | To częsty powód niechcianych wyłączeń w rozbudowanej rozdzielnicy. |
Właśnie przez to różnicówka jest tak użyteczna i jednocześnie tak łatwa do błędnego doboru. Gdy w instalacji pojawia się dużo elektroniki, falowników i zasilaczy, drobne upływy zaczynają się sumować. Wtedy nie wystarczy kupić „byle 30 mA” i liczyć, że wszystko będzie działać bez zarzutu. Potrzebny jest jeszcze właściwy typ aparatu.
Jak dobrać czułość i typ do konkretnego obwodu
Ja zaczynam od czułości, a dopiero potem patrzę na charakter prądu różnicowego. 30 mA stosuję tam, gdzie priorytetem jest dodatkowa ochrona ludzi. 100 mA i 300 mA częściej widzę jako poziom nadrzędny, przeciwpożarowy albo selektywny. To nie są wartości „lepsze” i „gorsze”, tylko inne narzędzia do innych zadań.
| Czułość | Typowe zastosowanie | Praktyczny sens |
|---|---|---|
| 30 mA | Obwody końcowe, gniazda, łazienki, zewnętrzne punkty zasilania | Najczęstszy wybór do ochrony uzupełniającej ludzi. |
| 100 mA | Ochrona przeciwpożarowa, wybrane układy nadrzędne | Mniej czuły na drobne upływy, lepszy jako stopień wyżej w selektywności. |
| 300 mA | Główna ochrona przeciwpożarowa, selektywne układy przed wieloma obwodami | Pomaga ograniczyć niepotrzebne wyłączenia całej instalacji. |
Najpierw czułość, potem typ
Sam prąd zadziałania nie rozwiązuje jednak wszystkiego. Trzeba jeszcze dobrać typ aparatu, czyli to, jakie przebiegi prądu różnicowego potrafi wykryć. To szczególnie ważne w instalacjach z elektroniką, bo współczesne urządzenia nie zawsze generują czysty prąd sinusoidalny.
| Typ | Co wykrywa | Gdzie ma sens |
|---|---|---|
| AC | Tylko sinusoidalny prąd przemienny | Proste, starsze obwody o niewielkiej ilości elektroniki. |
| A | Prąd sinusoidalny i pulsujący prąd stały | Najrozsądniejszy punkt wyjścia dla wielu domów i większości współczesnych odbiorników. |
| F | To, co typ A, plus lepsza praca przy odbiornikach z elektroniką sterującą | Pompy ciepła, sprężarki, niektóre urządzenia z regulacją obrotów i przebiegami mieszanymi. |
| B | Wszystkie podstawowe formy prądu różnicowego, także gładki DC | Falowniki PV, magazyny energii, ładowarki EV i inne układy, w których może pojawić się składowa stała. |
Przeczytaj również: Podłączenie gniazdka podwójnego - Jak uniknąć błędów w schemacie?
Kiedy typ B staje się realnym tematem
W instalacjach z fotowoltaiką i ładowaniem samochodu elektrycznego nie zakładam z góry, że zwykły typ A wystarczy. Często decyduje o tym instrukcja falownika albo wallboxa, a nie ogólna „zasada z internetu”. Jeśli urządzenie ma własną detekcję składowej DC 6 mA, układ można czasem uprościć, ale bez takiej informacji bezpieczniej jest projektować ostrożniej. W praktyce właśnie tu najczęściej wychodzą różnice między teorią a rzeczywistą rozdzielnicą.
To prowadzi do kolejnej rzeczy: nawet dobrze dobrany aparat nie uratuje instalacji, jeśli cała ochrona w rozdzielnicy została zrobiona zbyt zbiorczo. I właśnie tu zaczynają się największe błędy projektowe.
Jak sensownie podzielić ochronę w rozdzielnicy
Jeżeli mam do czynienia z nową rozdzielnicą, wolę kilka logicznie wydzielonych torów niż jeden duży blok, pod którym siedzi pół domu. To nie jest kwestia „ładniejszego montażu”, tylko praktyki: łatwiej znaleźć usterkę, selektywność działa lepiej, a awaria jednego obwodu nie wyłącza wszystkiego. W instalacji z rozdziałem energii, zwłaszcza gdy obok sieci są też źródła własne, takie podejście daje po prostu większą kontrolę.
| Aparat | Co chroni | Kiedy ma sens |
|---|---|---|
| RCD / RCCB | Prąd upływu do ziemi | Gdy chcesz grupowo zabezpieczyć kilka obwodów i osobno dodać ochronę nadprądową. |
| RCBO | Prąd upływu, przeciążenie i zwarcie | Gdy zależy Ci na osobnym zabezpieczeniu konkretnego obwodu, np. łazienki, kuchni, PV albo ładowarki. |
| MCB | Przeciążenie i zwarcie | Jako obowiązkowy element ochrony przewodów, ale bez funkcji różnicowoprądowej. |
Najbardziej praktyczna zasada jest prosta: obwody o różnych charakterystykach elektrycznych warto oddzielać. Na osobnych torach stawiam zwykle ładowarkę EV, falownik PV, pompy ciepła, obwody zewnętrzne oraz sekcje o większej liczbie odbiorników elektronicznych. Dzięki temu niewielki upływ z jednego urządzenia nie przewraca całej instalacji. Przy kilku źródłach energii to już nie jest detal, tylko element porządku w całej rozdzielnicy.
W instalacjach, w których ważna jest selektywność, sens ma też aparat nadrzędny o większej czułości lub zwłoczności, a niżej pojedyncze obwody 30 mA. Taki układ nie jest potrzebny wszędzie, ale gdy rozdzielnica jest większa i bardziej „energetyczna”, zwykle opłaca się go zaprojektować od razu. To prowadzi do błędów, które najczęściej widzę na miejscu.
Najczęstsze błędy przy montażu i eksploatacji
- Mieszanie przewodów neutralnych między różnymi zabezpieczeniami różnicowoprądowymi. To klasyczny powód losowych wyłączeń.
- Za dużo obwodów pod jedną różnicówką. Gdy zsumują się drobne upływy z LED-ów, zasilaczy, sterowników i filtrów, aparat zaczyna wyzwalać bez widocznej przyczyny.
- Wybór typu AC „bo był pod ręką”. Przy współczesnej elektronice to po prostu zbyt zachowawcze i często błędne podejście.
- Brak selektywności między aparatem głównym a końcowymi zabezpieczeniami 30 mA. Wtedy przy drobnej awarii gaśnie zbyt duża część instalacji.
- Ignorowanie dokumentacji falownika lub wallboxa. Przy PV i EV to instrukcja producenta, a nie domysł, powinna przesądzać o typie zabezpieczenia.
- Traktowanie częstego wyzwalania jako „kaprysu” aparatu. W praktyce to zwykle sygnał, że w instalacji jest upływ, zły podział neutralnych albo realny problem z odbiornikiem.
W nowoczesnych instalacjach te błędy wychodzą szybciej niż kiedyś, bo elektronika sama w sobie wnosi więcej „szumu” elektrycznego. Nie oznacza to, że trzeba rezygnować z ochrony różnicowoprądowej. Oznacza to tylko tyle, że trzeba ją rozumieć i dzielić z głową, a nie dobierać przypadkowo.
Skoro już wiadomo, jak uniknąć najczęstszych potknięć, zostaje ostatnia rzecz, o której wielu użytkowników przypomina sobie dopiero po awarii: regularny test i moment, w którym aparat po prostu trzeba wymienić. To akurat jest proste, ale tylko wtedy, gdy robi się to konsekwentnie.
Jak testować aparat i kiedy nie czekać z wymianą
Każdy aparat z funkcją różnicowoprądową ma przycisk testowy, ale sam przycisk nie jest ozdobą. Ja traktuję go jako szybkie potwierdzenie, że mechanizm wyzwalający jeszcze działa. W zwykłych warunkach domowych sensowny interwał testu to około 6 miesięcy, a w środowisku wilgotnym, zapylonym, korozyjnym albo narażonym na częste zakłócenia warto robić to nawet co miesiąc. Jeśli producent podaje własne zalecenie, stosuję właśnie je.
- Po naciśnięciu testu aparat powinien od razu odłączyć obwód.
- Jeśli nie reaguje, nie zakładam „chwilowego kaprysu”, tylko sprawdzam urządzenie dalej.
- Jeśli wyzwala bez wyraźnej przyczyny po każdej zmianie obciążenia, szukam błędu w instalacji, a nie tylko winy samego aparatu.
- Po przebarwieniach, śladach grzania, uszkodzeniu mechanizmu lub po powtarzających się awariach wymiana bywa rozsądniejsza niż kolejne próby restartu.
Warto też pamiętać, że test przyciskiem nie zastępuje pomiarów okresowych wykonywanych przez elektryka. To tylko szybka kontrola funkcjonalna. Jeśli instalacja ma być bezpieczna przez lata, potrzebuje zarówno dobrze dobranej aparatury, jak i normalnego przeglądu, zwłaszcza tam, gdzie pracują źródła własne, inwertery i elektronika mocy.
Co sprawdzam w rozdzielnicy, gdy wchodzi fotowoltaika albo ładowarka EV
Przy instalacjach z PV i ładowaniem samochodu elektrycznego najważniejsze nie jest samo pytanie „jaki RCD kupić”, tylko jak rozdzielić ochronę między poszczególne tory. Ja zacząłbym od czterech rzeczy: rodzaju prądu różnicowego, liczby obwodów pod jednym aparatem, wymagań producenta falownika albo wallboxa oraz selektywności względem zabezpieczenia nadrzędnego.
- Sprawdziłbym, czy urządzenie może wprowadzać składową DC i czy producent dopuszcza typ A, czy wymaga typu B.
- Oddzieliłbym falownik, ładowarkę EV i większe odbiory elektroniczne od prostych obwodów domowych.
- Nie łączyłbym neutralnych z różnych sekcji, bo to jeden z najkrótszych sposobów na niechciane wyłączenia.
- Przy większej rozdzielnicy rozważyłbym aparat nadrzędny o większej czułości lub zwłoce, a niżej osobne zabezpieczenia końcowe.
To właśnie w takich układach widać, że wyłącznik różnicowoprądowy nie jest „dodatkiem do skrzynki”, tylko częścią całej logiki bezpieczeństwa i podziału energii. Jeśli jest dobrany dobrze, robi swoje cicho i bezproblemowo. Jeśli jest dobrany źle, rozdzielnica zaczyna żyć własnym życiem, a użytkownik traci zaufanie do instalacji. W praktyce najlepiej działa podejście ostrożne: właściwy typ, właściwa czułość, osobne obwody tam, gdzie to ma sens, i regularny test zamiast zgadywania.
