Najważniejsze decyzje przy modernizacji starej instalacji
- W starych domach i mieszkaniach problemem bywa nie brak „szpilki”, tylko układ TN-C bez osobnego przewodu PE.
- Skuteczne rozwiązanie zaczyna się od pomiarów, a nie od montażu samej różnicówki.
- W wielu przypadkach potrzebny jest rozdział przewodu PEN, nowa rozdzielnica i sprawdzone połączenia wyrównawcze.
- Jeśli przewody są aluminiowe, kruche lub obwody są przeciążone, częściowa poprawka może dać tylko krótkotrwały efekt.
- Kontrolę instalacji elektrycznej i uziemień warto planować regularnie; w budynkach obowiązuje okresowa kontrola co najmniej raz na 5 lat.
Co w starej instalacji naprawdę oznacza uziemienie
Ja nie traktowałbym uziemienia jako pojedynczego elementu, który da się „dodać” bez zrozumienia całego układu. W ochronie przeciwporażeniowej chodzi o cały łańcuch: przewód ochronny, uziom, połączenia wyrównawcze, zabezpieczenia i szybkie odłączenie zasilania. Jeśli ten łańcuch jest przerwany, samo słowo „uziemienie” niewiele znaczy.
W starych instalacjach najczęściej spotyka się układ TN-C, czyli wspólny przewód PEN pełniący jednocześnie funkcję roboczą i ochronną. W takim układzie gniazdko z bolcem nie staje się bezpieczne tylko dlatego, że bolec został podłączony do przypadkowego punktu w ścianie. Prawdziwa modernizacja zaczyna się tam, gdzie instalacja zyskuje osobny tor ochronny PE i sensownie zaprojektowaną rozdzielnicę.
Przeczytaj również: Podłączenie gniazdka - Jak rozpoznać przewody i uniknąć błędów?
Uziemienie, zerowanie i połączenia wyrównawcze
Te pojęcia często wrzuca się do jednego worka, a to błąd. Uziemienie oznacza połączenie części instalacji z ziemią przez uziom, żeby ustabilizować potencjał i pomóc w bezpiecznym odprowadzeniu prądu zwarciowego. Zerowanie to starsza metoda ochrony spotykana w instalacjach TN-C, gdzie ochronę realizowano przez połączenie z przewodem PEN. Połączenia wyrównawcze to z kolei połączenie metalowych elementów, które mogą przyjąć niebezpieczne napięcie, tak aby wyrównać potencjały w łazience, kuchni czy przy kotłowni.
Jeśli planujesz modernizację domu, w którym kiedyś nie przewidywano ani fotowoltaiki, ani ładowarki do auta, ani rozbudowanej elektroniki, warto myśleć szerzej niż o jednym bolcu w gniazdku. Dlatego zanim cokolwiek zmienisz, trzeba zobaczyć, z jakiego układu startujesz.
Jak rozpoznać układ sieci i stan przewodów

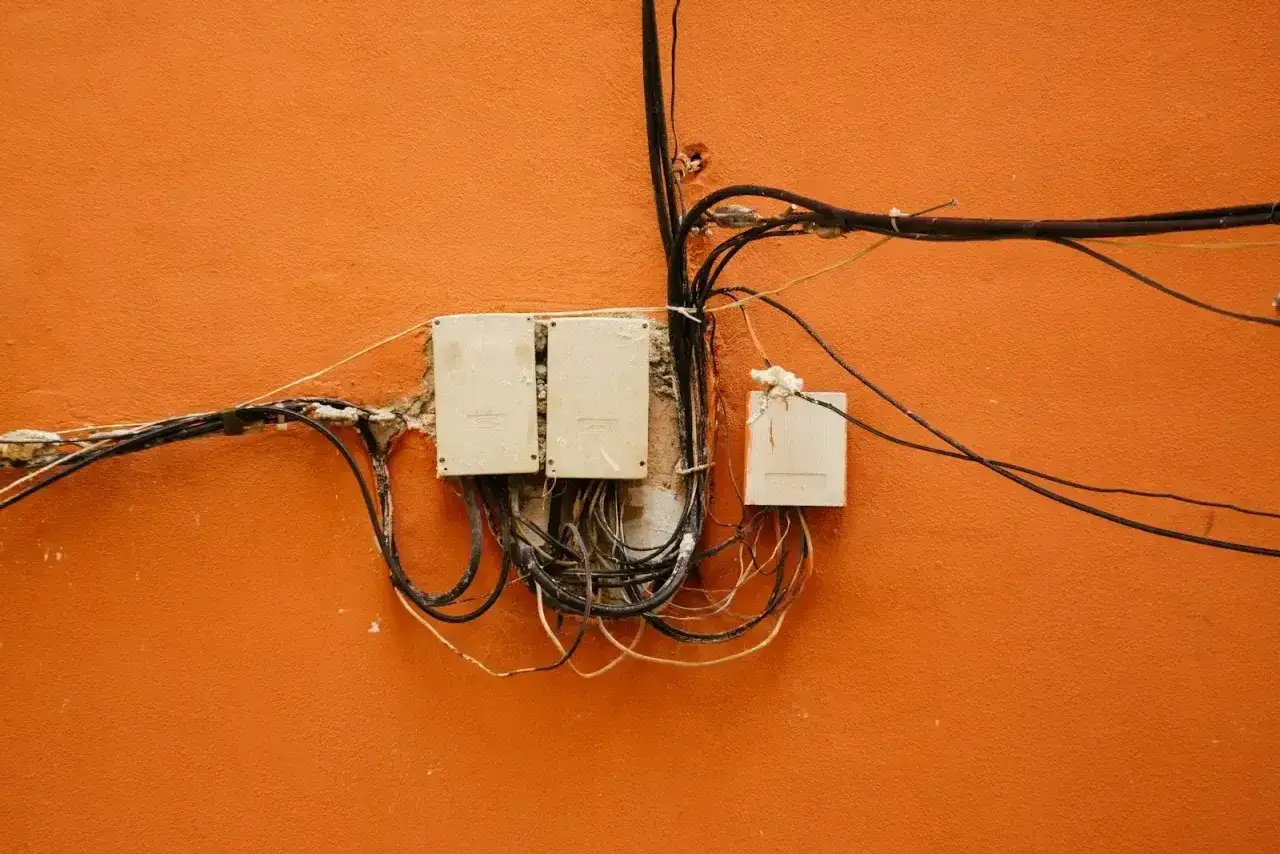

W praktyce zaczynam od oględzin i pomiarów, bo stara instalacja potrafi wyglądać poprawnie tylko na pierwszy rzut oka. Zdarza się mieszanka miedzi i aluminium, przypadkowe mostki w gniazdach, stare bezpieczniki topikowe i obwody dokładane „na szybko” przez lata. Według GUNB okresowa kontrola instalacji elektrycznej i piorunochronnej powinna być wykonywana co najmniej raz na 5 lat i obejmować również uziemienia, więc to nie jest temat wyłącznie dla remontu generalnego.
Na miejscu elektryk zwykle sprawdza nie tylko wygląd osprzętu, ale też ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia, skuteczność zabezpieczeń oraz działanie wyłączników różnicowoprądowych. To właśnie te wyniki mówią, czy instalacja ma jeszcze rezerwę bezpieczeństwa, czy już tylko „udaje” sprawną.
| Objaw | Co zwykle oznacza | Co to znaczy dla modernizacji |
|---|---|---|
| Gniazda z bolcem, ale tylko dwa przewody w ścianie | Brak osobnego PE, najpewniej stary układ TN-C | Trzeba myśleć o przebudowie ochrony, nie o kosmetyce osprzętu |
| Przewody aluminiowe i kruche izolacje | Duże ryzyko przegrzewania i uszkodzeń połączeń | Częściowa poprawka zwykle nie wystarcza na lata |
| Stara rozdzielnica z bezpiecznikami topikowymi | Brak nowoczesnego podziału obwodów i selektywnej ochrony | Wymiana rozdzielnicy staje się elementem obowiązkowym |
| Częste wybicia zabezpieczeń, grzanie gniazd lub zapach spalenizny | Przeciążenie albo słabe styki | Najpierw diagnostyka, potem projekt naprawy całej sekcji |
Jeśli instalacja ma tylko część tych objawów, nie oznacza to jeszcze wyroku. Oznacza natomiast, że trzeba dobrać metodę modernizacji do realnego stanu przewodów, a nie do tego, co łatwo zrobić w jeden dzień.
Jakie modernizacje mają sens w praktyce
Ja patrzę na to tak: są rozwiązania, które rzeczywiście poprawiają bezpieczeństwo, i są takie, które tylko ładnie wyglądają w rozmowie z klientem. W starym budynku najczęściej rozważa się cztery scenariusze: rozdział PEN na PE i N, wykonanie lub poprawę uziomu, częściową wymianę obwodów albo pełną wymianę instalacji. Sam montaż różnicówki bez uporządkowania ochrony bywa złudny, bo nie rozwiązuje problemu u źródła.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Rozdział PEN na PE i N w rozdzielnicy głównej | Gdy przewody są jeszcze w akceptowalnym stanie i da się uporządkować układ ochrony | Umożliwia sensowne stosowanie RCD i porządek w rozdziale energii na obwody | Wymaga poprawnego projektu, pomiarów i odpowiedniego stanu instalacji |

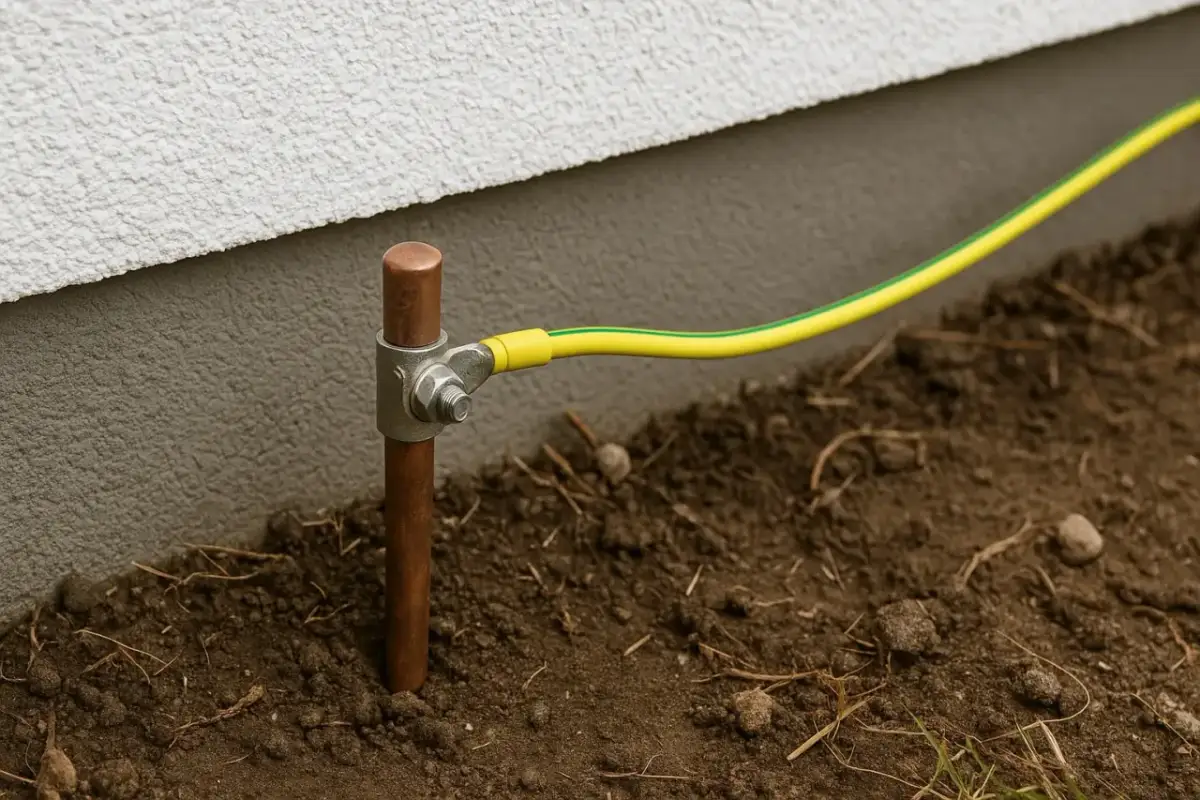

| Nowy uziom i połączenia wyrównawcze | Gdy brakuje skutecznego uziemienia lub trzeba poprawić bezpieczeństwo metalowych elementów | Zmniejsza różnice potencjałów, poprawia ochronę w łazience i przy urządzeniach metalowych | Nie zastępuje złych przewodów ani nie naprawia przeciążonych obwodów |
| Częściowa wymiana obwodów | Gdy chcesz zabezpieczyć kuchnię, łazienkę, pralnię lub nowy sprzęt o większym poborze | Daje szybki wzrost bezpieczeństwa tam, gdzie obciążenie jest największe | Może zostawić w domu stare odcinki, które dalej będą najsłabszym punktem |
| Pełna wymiana instalacji | Gdy przewody są aluminiowe, mocno zużyte albo budynek ma już za małą rezerwę mocy | Najlepszy efekt na lata, pełna zgodność z nowymi potrzebami domu | Najwyższy koszt i większy zakres prac budowlanych |
W praktyce największą różnicę daje połączenie trzech rzeczy: poprawnego rozdziału przewodu PEN, nowej rozdzielnicy z sensownie opisanymi obwodami i dobrze wykonanych połączeń wyrównawczych. Wtedy dopiero można rozsądnie dobrać zabezpieczenia i ustalić, czy część instalacji warto jeszcze ratować, czy już lepiej ją wymienić.
Jak wygląda bezpieczna kolejność prac
Jeśli miałbym sprowadzić cały proces do kolejności, zacząłbym od projektu i pomiarów, a nie od zakupu osprzętu. To ważne, bo rozdział energii w domu musi być przemyślany: osobne obwody dla kuchni, łazienki, urządzeń grzewczych czy sprzętu o dużej mocy robią większą różnicę niż ładna rozdzielnica bez zawartości. Modernizacja starej instalacji to nie improwizacja, tylko sekwencja decyzji.- Najpierw robi się ocenę stanu przewodów, rozdzielnicy i punktów poboru, a potem pomiary ochronne.
- Następnie projektuje się układ ochrony: uziom, połączenia wyrównawcze, rozdział PEN, dobór RCD i zabezpieczeń nadprądowych.
- Dopiero później wykonuje się prace w rozdzielnicy głównej i na obwodach, które trzeba wymienić lub wydzielić.
- W kolejnym kroku elektryk sprawdza ciągłość przewodów ochronnych, skuteczność ochrony i poprawność działania zabezpieczeń.
- Na końcu powstaje dokumentacja z pomiarów, która jest tak samo ważna jak samo wykonanie.
Nie robiłbym tego „po kawałku” bez planu, bo wtedy łatwo wpaść w chaotyczne poprawki: tu nowy bolec, tam różnicówka, gdzie indziej nieopisany mostek. Taki układ bywa pozornie sprawny, ale w praktyce nie daje pewności przy zwarciu albo uszkodzeniu izolacji. Jeśli w domu planujesz też fotowoltaikę, magazyn energii albo ładowarkę do auta, lepiej od razu zostawić miejsce w rozdzielnicy i zaprojektować obwody z zapasem.
Ile kosztuje modernizacja i od czego zależy wycena
Najkrócej: w starym domu nie płacisz za „uziom”, tylko za cały pakiet prac, który ma przywrócić bezpieczeństwo. Cena zależy od dostępu do przewodów, liczby obwodów, zakresu kucia, rodzaju ścian, stanu starej rozdzielnicy i tego, czy trzeba wymieniać tylko wybrane sekcje, czy całość. Dobrze wykonany projekt zwykle kosztuje mniej niż późniejsze poprawki po taniej, niedoszacowanej robocie.
| Zakres prac | Typowy przedział kosztów | Kiedy taki koszt jest realny |
|---|---|---|
| Oględziny i podstawowe pomiary | 300-900 zł | Przy samej diagnostyce przed decyzją o remoncie |
| Uporządkowanie rozdzielnicy i dobór zabezpieczeń | 1 500-4 000 zł | Gdy instalacja nie wymaga jeszcze pełnego skuwania ścian |
| Uziom, połączenia wyrównawcze i rozdział PEN | 1 500-5 000 zł | Przy sensownej modernizacji ochrony w mieszkaniu lub małym domu |
| Modernizacja wybranych obwodów | 2 000-6 000 zł | Najczęściej kuchnia, łazienka, pralnia albo obwód pod nowe urządzenia |
| Pełna wymiana instalacji w mieszkaniu | 8 000-20 000 zł | Gdy przewody są stare, aluminiowe lub brakuje sensownej ochrony |
| Pełna wymiana instalacji w domu jednorodzinnym | 15 000-40 000+ zł | Przy większej liczbie obwodów, pracach budowlanych i rozbudowanej rozdzielnicy |
To są widełki orientacyjne, nie oferta. W praktyce najwięcej podnoszą koszt: bruzdowanie w twardych ścianach, wymiana dużej rozdzielnicy, dodatkowe obwody pod sprzęt o dużej mocy i konieczność odtworzenia tynków. Jeśli ktoś obiecuje „uziemienie w starym domu” za symboliczną kwotę bez pomiarów i dokumentacji, ja traktowałbym to jako sygnał ostrzegawczy.
Na czym nie oszczędzać, jeśli ochrona ma działać
W takim remoncie są miejsca, na których oszczędza się najdrożej. Ja nie ciąłbym budżetu na pomiarach odbiorczych, połączeniach wyrównawczych, rozdzielnicy i opisach obwodów, bo to właśnie one decydują, czy instalacja będzie bezpieczna także za kilka lat. Największy błąd to myślenie, że wystarczy „dodać uziemienie”, a reszta sama się ułoży.
- Nie zastępuj diagnozy przypadkowym mostkiem w gniazdku.

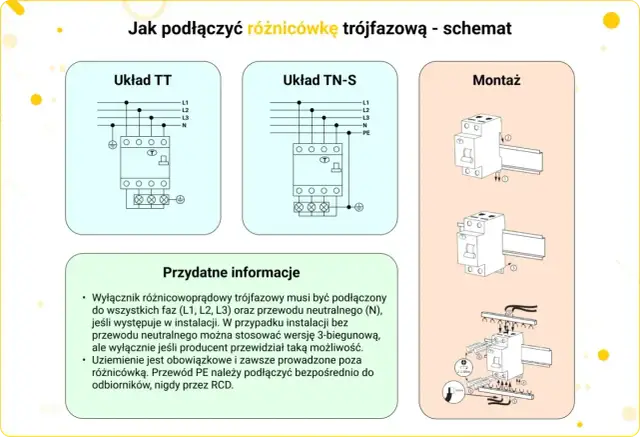

- Nie montuj ochrony różnicowoprądowej bez zrozumienia układu TN-C, TN-C-S albo TT.
- Nie łącz ochrony z rurami, zbrojeniem albo innym metalem „bo tak wygodniej”, jeśli nie wynika to z projektu.
- Nie pomijaj połączeń wyrównawczych w łazience, kuchni i przy urządzeniach metalowych.
- Nie zakładaj, że jeden test żarówki albo „działa, więc jest dobrze” wystarczy za pomiar bezpieczeństwa.
Jeśli chcesz podejść do tematu rozsądnie, trzymaj się prostej zasady: najpierw pomiary i plan, potem uziom i rozdział przewodu PEN, na końcu zabezpieczenia i odbiór. Tak zrobiona modernizacja naprawdę poprawia ochronę przeciwporażeniową i porządkuje rozdział energii w domu, zamiast tylko maskować stary problem nowym osprzętem.
