Różnicówka jednofazowa bez uziemienia - Jak podłączyć ją bezpiecznie?

Różnicówka potrafi szybko odciąć zasilanie przy upływie prądu, ale sama nie rozwiązuje problemu starej instalacji bez przewodu ochronnego. Temat podłączenia różnicówki jednofazowej bez uziemienia budzi tyle wątpliwości, bo miesza się tu kilka różnych układów sieci i dwa pojęcia, które w praktyce często się myli: PE i uziom. Poniżej rozkładam temat na proste przypadki, żeby było jasne, co ma sens w domu, a co jest tylko pozornym usprawnieniem.

Najpierw rozróżnij brak bolca, brak PE i układ TN-C

W praktyce najczęściej zaczynam od jednego pytania: czego dokładnie brakuje w instalacji? Co innego oznacza brak bolca w starym gnieździe, co innego brak przewodu ochronnego PE, a jeszcze co innego obecność starego przewodu PEN w układzie TN-C. To nie są synonimy, choć w potocznym języku często wrzuca się je do jednego worka.

Różnicówka, czyli wyłącznik różnicowoprądowy, nie mierzy „ziemi” ani nie sprawdza, czy obudowa urządzenia ma dobry kontakt z uziomem. Ona porównuje prąd płynący fazą z prądem wracającym neutralnym. Jeśli część prądu odpłynie inną drogą, aparat ma zareagować. Bez PE nadal może zadziałać, ale nie zastępuje ochrony, którą zapewnia poprawnie wykonany przewód ochronny i połączenia wyrównawcze.

To właśnie dlatego w starych instalacjach nie wystarczy patrzeć tylko na sam aparat w rozdzielnicy. Najpierw trzeba ustalić, czy instalacja jest dwuprzewodowa z PEN, czy już po rozdziale na PE i N. Od tego zależy cały sens modernizacji, a nie tylko jej wygląd.

Gdy to rozróżnienie jest już jasne, można uczciwie ocenić, kiedy różnicówka ma realną wartość, a kiedy jest tylko dodatkiem do problemu, który nadal pozostaje nierozwiązany.

Kiedy różnicówka pomaga, a kiedy nie powinna być jedyną ochroną

Różnicówka jest bardzo użyteczna, ale nie każda sytuacja pozwala traktować ją jako kompletne rozwiązanie. Najprościej mówiąc: pomaga w wykrywaniu prądów upływu i może ograniczyć skutki porażenia, lecz nie naprawia błędów w trasie przewodów, nie tworzy uziemienia i nie zastąpi ciągłości przewodu ochronnego.

Jeśli przez „brak uziemienia” rozumiesz tylko brak lokalnego uziomu w budynku, sprawa wygląda inaczej niż przy starej instalacji dwuprzewodowej. W układzie TT poprawnie dobrany RCD jest wręcz naturalną częścią ochrony. W TN-C sytuacja jest bardziej ograniczona, bo bez rozdziału PEN nie ma mowy o sensownej, współczesnej ochronie przeciwporażeniowej dla całego obwodu.

Warto też pamiętać, że samo zadziałanie różnicówki nie oznacza jeszcze, że instalacja jest dobrze zaprojektowana. Ona ma odłączyć zasilanie po wykryciu upływu, ale nie ma naprawiać błędów konstrukcyjnych w obwodzie. Kiedy już to wiesz, łatwiej przejść do samego układu połączeń.

Jak wygląda poprawny układ połączeń w praktyce

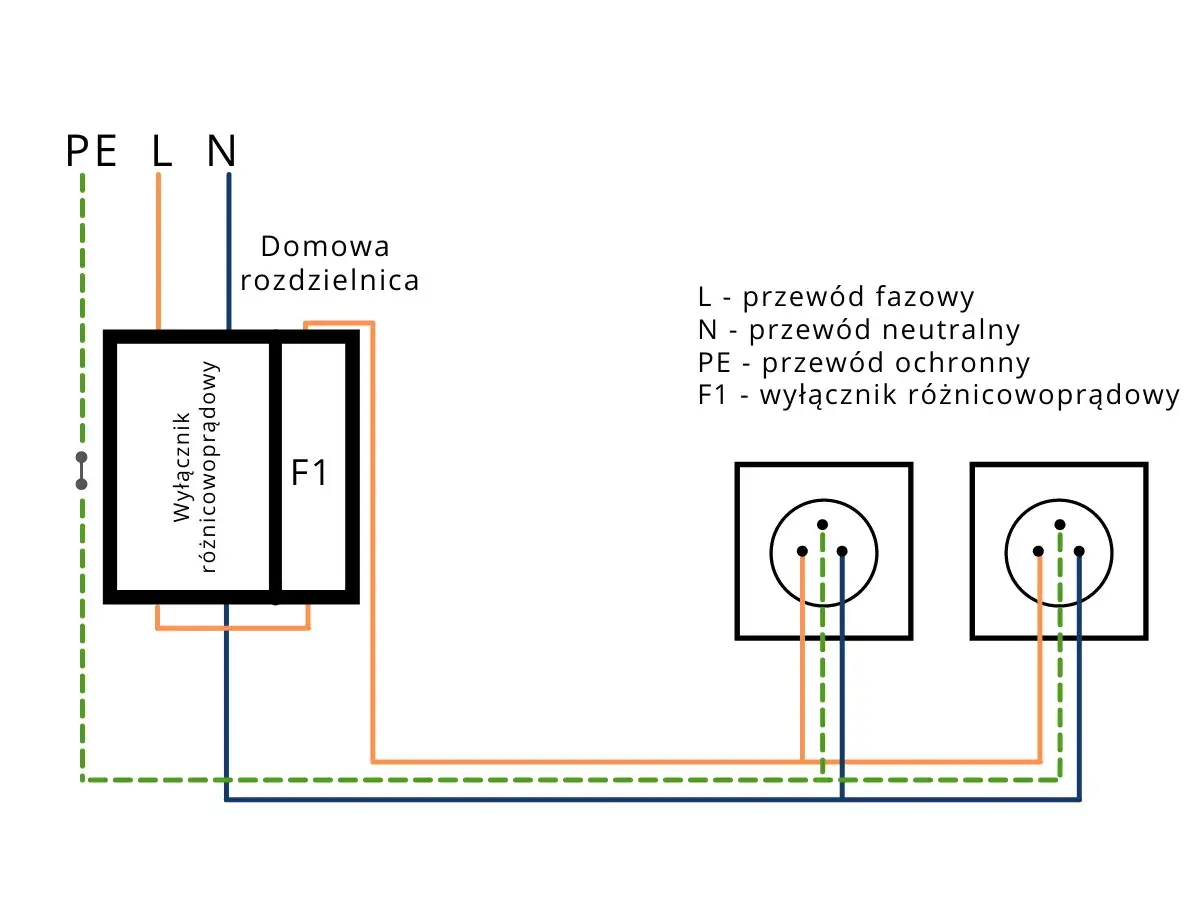

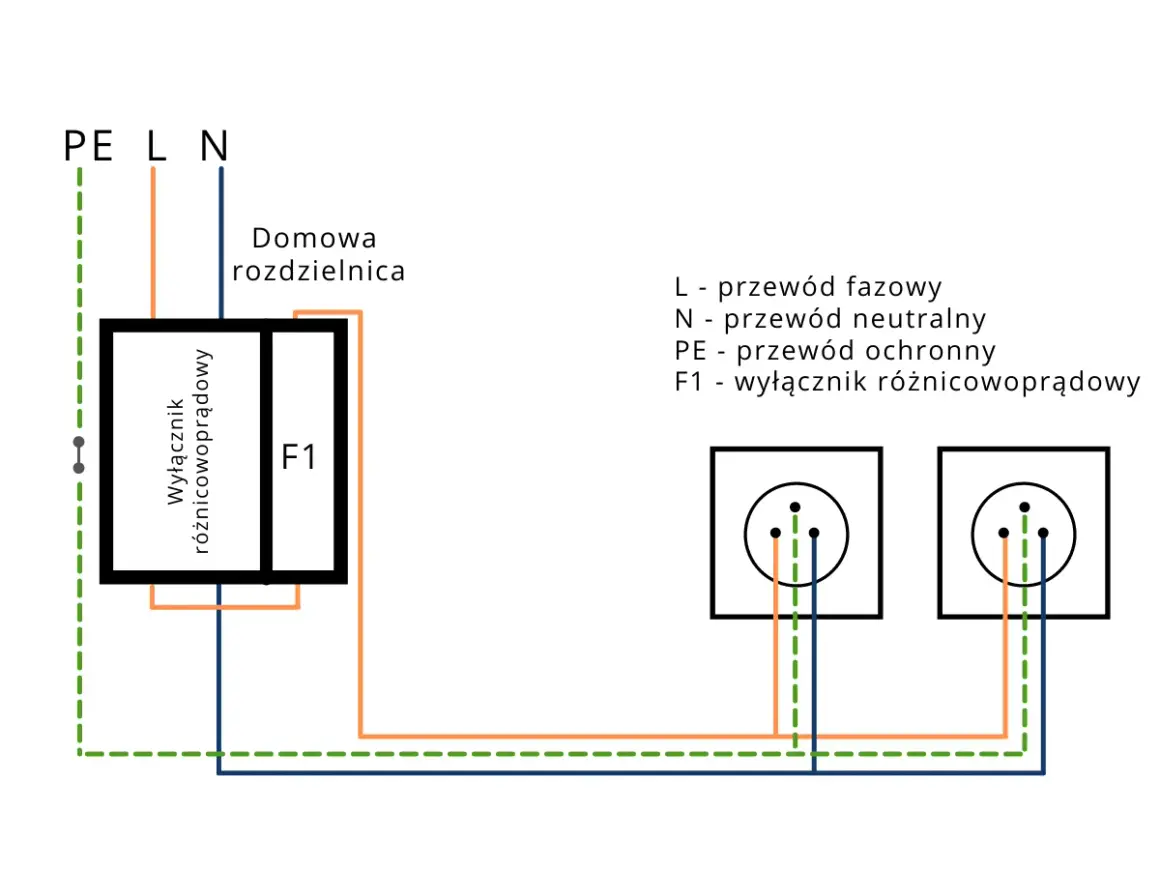

W jednofazowym obwodzie poprawny układ jest prosty w logice, nawet jeśli sama rozdzielnica bywa rozbudowana. Przez wyłącznik różnicowoprądowy prowadzi się przewód fazowy i neutralny, a przewód ochronny PE omija aparat. To oznacza, że RCD nie „przechodzi” przez żyłę ochronną, tylko obserwuje bilans prądów w torze zasilania i powrotu.

Jeżeli instalacja jest jeszcze w układzie TN-C, najpierw wykonuje się rozdział PEN na PE i N, i dopiero za tym punktem można sensownie umieścić RCD. Za aparatem nie wolno już łączyć N z PE, bo taki mostek rozwala działanie ochrony. Z punktu widzenia rozdzielnicy to właśnie ten moment decyduje, czy mówimy o modernizacji, czy o pozornym obejściu problemu.

W układzie TT sprawa opiera się na ziemi i rezystancji uziomu, a nie na samym zabezpieczeniu nadprądowym. Tu ważny jest warunek R_A × I_Δn ≤ 50 V, czyli relacja między rezystancją uziemienia a czułością różnicówki. To jeden z powodów, dla których w TT bez RCD nie ma właściwej ochrony, ale też sam RCD bez dobrego uziomu nie załatwia wszystkiego.

W małym jednofazowym obwodzie często lepszym rozwiązaniem niż osobna różnicówka i osobny wyłącznik nadprądowy jest RCBO, czyli aparat łączący obie funkcje. Zajmuje mniej miejsca i ułatwia diagnostykę, bo awaria dotyczy wtedy jednego obwodu, a nie połowy rozdzielnicy. To szczególnie wygodne przy gniazdach w łazience, obwodach ogrodowych albo odbiornikach z elektroniką.

Jeśli schemat jest już czytelny, zostaje drugi etap, czyli błędy montażowe, które potrafią zniszczyć cały efekt nawet wtedy, gdy sam aparat jest dobry.

Najczęstsze błędy, które psują ochronę od razu po montażu

Najwięcej problemów widzę nie przy samym aparacie, tylko przy sposobie jego włączenia w instalację. Część błędów daje od razu wybijanie różnicówki, inne są gorsze, bo ukrywają się do momentu pierwszej awarii.

• Mostek N-PE za RCD - powoduje nieprawidłową pracę aparatu albo całkowite obejście ochrony.
• Prowadzenie PEN przez różnicówkę w układzie TN-C - to nie jest poprawne rozwiązanie dla starego układu dwuprzewodowego.
• Wspólny neutralny dla kilku różnych RCD - skutkuje losowym wyzwalaniem i trudną diagnostyką.
• Dobór typu AC do nowoczesnych odbiorników - zasilacze impulsowe, LED-y, pompy i falowniki mogą generować składowe, których AC nie obsłuży tak dobrze jak typ A.
• Brak testu po montażu - przycisk „T” to nie formalność, tylko podstawowa kontrola działania.
• Wymiana samego aparatu bez pomiarów - jeśli izolacja przewodów, połączenia albo gniazda są w złym stanie, nowy RCD nie rozwiąże przyczyny.

W domach z fotowoltaiką, pompą ciepła albo ładowarką EV ten punkt jest jeszcze ważniejszy. Elektronika mocy potrafi zmienić charakter upływów i wtedy zły typ aparatu wywołuje albo fałszywe zadziałania, albo złudne poczucie bezpieczeństwa. Gdy błędy są już nazwane, można przejść do doboru samego urządzenia.

Jak dobrać wyłącznik do jednofazowego obwodu

Sam napis „RCD” na obudowie niewiele mówi. W praktyce wybieram aparat po kilku parametrach naraz, bo dopiero ich zestaw decyduje o tym, czy instalacja będzie stabilna i bezpieczna. Dla jednofazowego obwodu najważniejsze są czułość, typ, prąd znamionowy i liczba biegunów.

W nowoczesnym domu typ A traktuję jako rozsądne minimum, bo lepiej pasuje do urządzeń z elektroniką, zasilaczy impulsowych i sprzętu AGD z przetwarzaniem energii. Typ AC zostawiam raczej dla bardzo prostych, starych zastosowań, i to tylko wtedy, gdy projekt oraz producent rzeczywiście to dopuszczają. Przy niektórych urządzeniach jednofazowych z przekształtnikami trzeba już sprawdzić, czy nie jest wymagany typ F albo B.

Przy obwodach fotowoltaicznych nie polegałbym na ogólnej zasadzie „kup cokolwiek 30 mA i będzie dobrze”. Falownik, magazyn energii albo sterownik mogą mieć własne wymagania dotyczące RCD i trzeba je odczytać z dokumentacji urządzenia. W praktyce to właśnie instrukcja sprzętu bywa ważniejsza niż internetowa porada bez kontekstu.

Jeśli instalacja jest stara, sam dobór aparatu nie wystarczy. Wtedy trzeba przejść od myślenia o pojedynczym urządzeniu do sensownej modernizacji całego obwodu.

Co zrobić, gdy chcesz unowocześnić starą instalację

W starym domu nie zaczynam od pytania „jaki wyłącznik kupić”, tylko od pytania „co trzeba naprawić, żeby ten wyłącznik miał sens”. To zwykle oznacza kilka kroków, a nie jeden szybki montaż. Im starsza instalacja, tym ważniejsza jest kolejność działań.

1. Ustal układ sieci - sprawdź, czy masz TN-C, TN-C-S czy TT, bo od tego zależy dalszy plan.
2. Zweryfikuj rozdzielnicę - oceń, czy jest miejsce na rozdział obwodów, osobne zabezpieczenia i poprawne szyny PE oraz N.
3. Zapewnij przewód ochronny - jeśli remontujesz obwody, prowadź je już w układzie trójprzewodowym, zamiast łatać stare dwa przewody.
4. Zadbaj o uziemienie i połączenia wyrównawcze - to szczególnie ważne w łazience, kuchni, pralni i przy obwodach zewnętrznych.
5. Podziel instalację na sensowne sekcje - osobne obwody dla kuchni, łazienki, gniazd ogólnych, garażu czy urządzeń PV pomagają uniknąć chaosu i zbędnych zadziałań.
6. Zrób pomiary po zakończeniu prac - ciągłość PE, impedancja pętli zwarcia, izolacja i test RCD to minimum.

W praktyce największy błąd polega na tym, że ktoś dokłada różnicówkę do starej rozdzielnicy, a resztę zostawia bez zmian. To bywa tylko chwilowym uspokojeniem sumienia. Jeśli w instalacji są luźne zaciski, kruche przewody aluminiowe albo zmostkowane gniazda, nowy aparat nie rozwiąże źródła problemu.

Najczęściej najlepiej działa modernizacja etapowa: najpierw obwody najbardziej narażone na wilgoć i uszkodzenia mechaniczne, potem reszta domu. Taki podział jest rozsądniejszy niż próba „uleczenia” całej instalacji jednym ruchem. Z tego właśnie powodu ostatnia decyzja powinna dotyczyć nie samej różnicówki, tylko całego porządku w rozdzielnicy.

Zacznij od rozdziału PEN i pomiarów, a dopiero potem od aparatu

Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw zapewnij poprawny układ ochronny, dopiero potem dobieraj RCD. W instalacji bez przewodu ochronnego sama różnicówka może poprawić bezpieczeństwo, ale nie czyni starego obwodu nowoczesnym ani kompletnego bezpiecznym. To ważne zwłaszcza tam, gdzie pracują urządzenia z dużą elektroniką, wilgoć jest codziennością, a obciążenie rozdzielnicy rośnie z każdym kolejnym odbiornikiem.

• Jeśli masz TN-C, nie traktuj RCD jako zamiennika przebudowy.
• Jeśli masz TT, zadbaj o uziom i połączenia wyrównawcze, bo one są częścią ochrony, a nie dodatkiem.
• Jeśli planujesz fotowoltaikę, pompę ciepła albo ładowarkę, sprawdź wymagania producenta dotyczące typu aparatu.

W dobrze zaprojektowanej rozdzielnicy różnicówka jest elementem większej całości, a nie plasterkiem na stary problem. I właśnie tak podchodzę do tematu: najpierw układ sieci, potem przewód ochronny, potem właściwy aparat i dopiero na końcu finalny montaż oraz pomiary. Jeśli chcesz, żeby instalacja działała przewidywalnie przez lata, nie idź na skróty przy ochronie przeciwporażeniowej.
