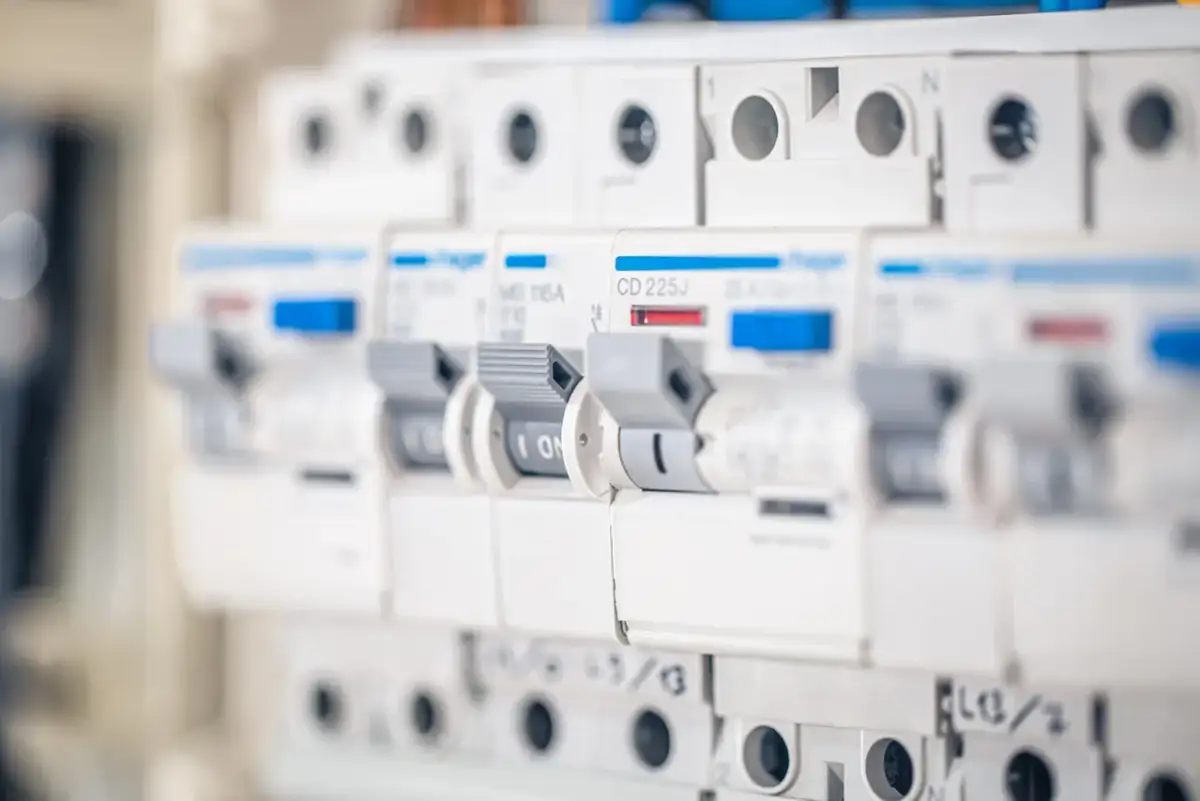

Dobór zabezpieczenia dla obwodu gniazd to jedna z tych decyzji, które wyglądają prosto, a potrafią narobić kłopotów, jeśli patrzy się tylko na sam amperaż. Odpowiedź na pytanie, jaki bezpiecznik do gniazdek, zależy od przekroju przewodu, charakterystyki wyłącznika, długości obwodu i tego, co faktycznie będzie do niego podłączane. W tym tekście porządkuję temat praktycznie: wyjaśniam, co zwykle sprawdza się w mieszkaniu, kiedy trzeba rozważyć inny wariant i jak nie pomylić ochrony nadprądowej z różnicowoprądową.
Najważniejsze zasady doboru zabezpieczenia gniazd
- W typowej instalacji domowej najczęściej spotyka się 16 A, zwykle B16, na przewodzie miedzianym 2,5 mm².
- Różnicówka 30 mA chroni przed porażeniem, ale nie zastępuje zabezpieczenia nadprądowego.
- Nie podnoś amperażu „na oko”, bo zabezpieczenie ma chronić przewód, a nie tylko wyłączać się rzadziej.
- Jeśli obwód zasila urządzenia z silnikiem lub dużym prądem rozruchowym, czasem sens ma inna charakterystyka albo osobny obwód.
- Przy częstym wyzwalaniu problemem bywa też zbyt duże obciążenie jednej linii, a nie sam aparat w rozdzielnicy.
Najpierw krótka odpowiedź, bo tu najłatwiej o błąd
W typowym domu lub mieszkaniu najczęściej wybieram wyłącznik nadprądowy 16 A, zwykle o charakterystyce B, dla obwodu wykonanego przewodem miedzianym 2,5 mm². To jest praktyczny standard dla zwykłych gniazd w pokojach, salonie czy sypialni. Sama wartość 16 A nie bierze się znikąd: standardowe gniazda są projektowane właśnie do takiego obciążenia, a obwód ma chronić przewód przed przeciążeniem i zwarciem.
Ważne jest jednak to, czego nie widać na pierwszy rzut oka. Jeśli w ścianie masz starszy przewód o mniejszym przekroju, osłabioną izolację albo długą linię z wieloma punktami poboru, to nie wystarczy wymienić „bezpiecznika” na mocniejszy. Ja zaczynam od przewodu, a nie od samego aparatu w rozdzielnicy. Dopiero potem patrzę na obciążenie i sposób eksploatacji obwodu.
Nie myl wyłącznika nadprądowego z różnicówką
W mowie codziennej wszystko często ląduje w jednym worku jako „bezpiecznik”, ale technicznie chodzi o dwa różne urządzenia. Wyłącznik nadprądowy chroni przewody i instalację przed przeciążeniem oraz zwarciem. Wyłącznik różnicowoprądowy reaguje na upływ prądu do ziemi i jest elementem ochrony przeciwporażeniowej. Jedno nie zastępuje drugiego.
Jak przypomina instrukcja techniczna Hagera, przy doborze charakterystyki trzeba brać pod uwagę prąd roboczy, rozruchowy i zwarciowy, a sam RCD jest tylko ochroną uzupełniającą, nie zabezpieczeniem przewodów. To praktycznie oznacza, że nawet jeśli w obwodzie masz różnicówkę, nadal musisz dobrać właściwy wyłącznik nadprądowy do kabla i obciążenia.W domowych obwodach gniazd bardzo często stosuje się też RCD 30 mA. Eaton w poradniku dla instalacji niskonapięciowych wskazuje 30 mA jako typową ochronę dodatkową dla gniazd o prądzie do 32 A używanych przez osoby niewykwalifikowane. To dobry punkt odniesienia: gniazda w domu powinny mieć odpowiednią ochronę przeciwporażeniową, ale bezpiecznik nadprądowy trzeba dobrać osobno.
Jak dobrać zabezpieczenie do przewodu i obciążenia
Najbardziej praktyczna zasada brzmi: zabezpieczenie ma być dopasowane do przewodu, a nie odwrotnie. W instalacji chodzi o to, żeby prąd roboczy był mniejszy niż dopuszczalna obciążalność przewodu, a sam wyłącznik nie był dobrany zbyt wysoko w stosunku do tego, co kabel realnie wytrzyma. Fachowo patrzy się na zależność IB ≤ In ≤ IZ, czyli: obciążenie obwodu nie może przekraczać prądu znamionowego zabezpieczenia, a zabezpieczenie nie może przekraczać obciążalności przewodu.
Przeczytaj również: Ile kosztuje rozdzielnia elektryczna? Ceny, które zaskoczą każdego
Trzy liczby, które muszą się zgadzać
IB to prąd obliczeniowy obwodu, czyli to, co realnie chce pobierać instalacja. In to prąd znamionowy wyłącznika, na przykład 10 A, 16 A albo 20 A. IZ to długotrwała obciążalność przewodu. Jeśli In będzie zbyt wysokie względem IZ, przewód może się nagrzewać, zanim aparat w rozdzielnicy zadziała tak, jak oczekujesz.
Praktyczny skrót, którego używam w zwykłych domach, jest prosty: 1,5 mm² najczęściej kojarzy się z obwodami oświetleniowymi i 10 A, a 2,5 mm² z gniazdami i 16 A. To nie jest ślepy automat, bo wpływ mają też sposób ułożenia kabla, temperatura otoczenia, liczba żył w wiązce i długość linii, ale jako punkt wyjścia działa bardzo dobrze.
| Obwód | Najczęstszy wybór | Co to oznacza w praktyce |
|---|---|---|
| Gniazda ogólne w pokoju lub salonie | B16, przewód Cu 2,5 mm² | Najbardziej typowy układ w nowej instalacji domowej |
| Oświetlenie | B10, przewód Cu 1,5 mm² | Porównanie pomocne przy rozróżnieniu obwodów |
| Gniazda z odbiornikami o większym prądzie rozruchowym | C16 lub osobny obwód | Lepsza tolerancja krótkich skoków poboru prądu |
| Stara lub niepewna instalacja | Dobór po pomiarach | Tu nie zgaduje się na podstawie samego opisu obwodu |
Jeżeli chcesz przeliczyć to na moc, obwód 16 A przy 230 V daje około 3680 W. To dobra orientacja, ale nie zachęta do stałego obciążania jednej linii pod sam limit. Gdy włączysz czajnik, grzejnik, odkurzacz i ładowarki na jednym torze, problemem bywa nie „za słaby bezpiecznik”, tylko zbyt ciężki rozdział obciążenia.
Kiedy B16 nie wystarcza
Wiele osób zakłada, że jeśli B16 wybija, to trzeba po prostu przejść na C16 albo wyższy amperaż. To bywa złudne. Jak pokazuje instrukcja techniczna Hagera, charakterystyka B jest przeznaczona dla odbiorników termicznych bez dużych skoków prądu rozruchowego, a C dla obwodów z gniazdami o nieokreślonych odbiornikach oraz dla małych silników i urządzeń z większym prądem rozruchowym. To nie znaczy jednak, że C16 jest automatycznie lepsze do każdego obwodu gniazd.
Są trzy sytuacje, w których zaczynam się zastanawiać nad czymś innym niż klasyczne B16:
- obwód jest długi i ma mały prąd zwarciowy na końcu linii,
- na gniazdach pracują urządzenia z silnikami, sprężarkami lub zasilaczami o wyraźnym rozruchu,
- jedna grupa gniazd zasila zbyt wiele mocnych odbiorników naraz.
Najważniejsze jest to, że zmiana charakterystyki wymaga sprawdzenia pętli zwarcia. Na długim przewodzie wyłącznik C może zadziałać zbyt wolno, bo prąd zwarciowy będzie zbyt mały. W praktyce czasem lepiej zwiększyć przekrój przewodu, skrócić obwód albo podzielić go na dwie grupy niż bezrefleksyjnie podnosić parametry aparatu.
Jeśli więc zabezpieczenie wyzwala przy konkretnym urządzeniu, nie zaczynam od wymiany na „mocniejsze”. Najpierw pytam, czy ten sprzęt nie powinien mieć osobnego obwodu. To zazwyczaj bezpieczniejsze i bardziej przewidywalne rozwiązanie.

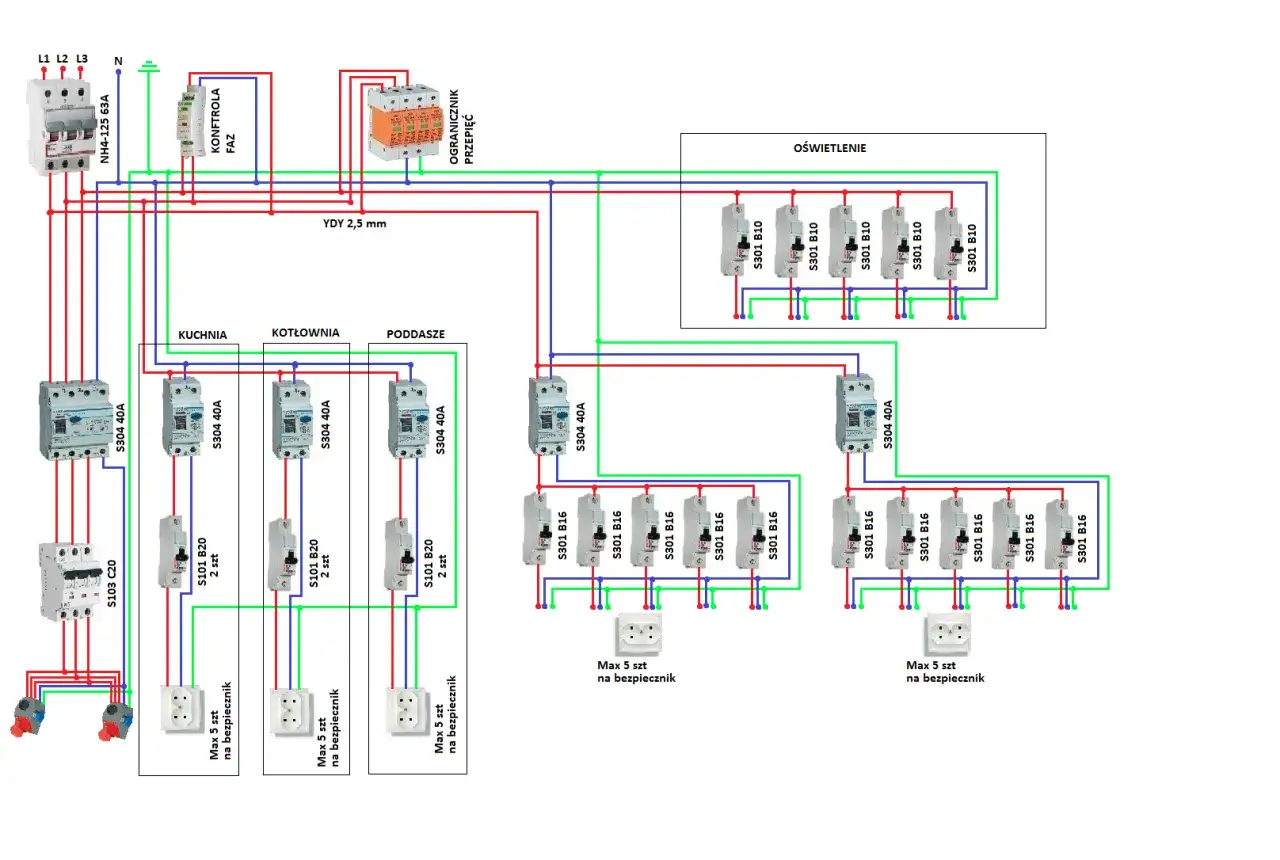

Jak dzielić obwody gniazd w domu
W rozdziale energii nie chodzi tylko o to, jakie zabezpieczenie wstawić, ale też jak podzielić obwody, żeby instalacja była wygodna i odporna na przeciążenia. Dobrze rozdzielone gniazda zmniejszają ryzyko wybijania bezpieczników i ułatwiają wykrywanie awarii. Zamiast jednego wspólnego toru dla całego mieszkania lepiej mieć kilka mniejszych, logicznie pogrupowanych obwodów.
| Strefa | Po co osobny obwód | Dlaczego to ma sens |
|---|---|---|
| Pokoje i salon | Mniej losowych wyłączeń | Dużo elektroniki, ładowarek i odbiorników o małym, ale stałym poborze |
| Kuchnia | Oddzielenie mocnych urządzeń | Czajnik, ekspres, mikrofalówka i inne sprzęty szybko kumulują obciążenie |
| Łazienka | Lepsza ochrona i czytelny podział | Wilgoć i urządzenia o zmiennym obciążeniu wymagają większej dyscypliny w projekcie |
| Garaż, warsztat, ogród | Odporność na narzędzia i sprzęt sezonowy | Wiertarki, odkurzacze warsztatowe i przedłużacze potrafią mocno obciążyć linię |
| Duże odbiorniki | Brak konfliktu z resztą domu | Sprzęt o większej mocy najlepiej prowadzić osobnym obwodem |
W praktyce najwięcej daje nie „najmocniejszy” bezpiecznik, tylko mądrze rozpisana rozdzielnica. Jeśli jedna linia ma obsłużyć cały parter, kuchnię i garaż, to nawet dobrze dobrany aparat będzie wyzwalał zbyt często. Jeśli natomiast rozbijesz gniazda na kilka obwodów, instalacja zaczyna działać przewidywalnie, a ewentualna awaria nie gasi połowy domu.
Najczęstsze błędy przy doborze zabezpieczenia
Tu najczęściej widzę te same pomyłki, niezależnie od wieku instalacji. Nie wynikają ze złej woli, tylko z pokusy, żeby rozwiązać problem szybko i bez pomiarów. Niestety w elektryce taki skrót często kończy się kolejną awarią albo przegrzewaniem osprzętu.
- Zwiększanie wartości z 10 A na 16 A albo z 16 A na 20 A bez sprawdzenia przewodu.
- Mylenie różnicówki z zabezpieczeniem nadprądowym i oczekiwanie, że RCD ochroni przed przeciążeniem.
- Mieszanie gniazd i oświetlenia na jednym obwodzie tylko po to, żeby „starczyło miejsca” w rozdzielnicy.
- Ignorowanie starych połączeń, nadpalonych gniazd i aluminiowych odcinków instalacji.
- Dobieranie aparatu wyłącznie pod moc jednego urządzenia, bez uwzględnienia reszty obwodu.
Jeśli gniazdo robi się ciepłe, wtyczka siedzi luźno, bezpiecznik wybija po włączeniu kilku sprzętów albo czujesz zapach przegrzanej izolacji, to nie jest sygnał, żeby po prostu „dokręcić” zabezpieczenie. To sygnał, że trzeba sprawdzić stan połączeń, przewód i podział obwodów.
Co sprawdzić przed zmianą zabezpieczenia w rozdzielnicy
Zanim cokolwiek zmienisz w obwodzie gniazd, sprawdź kilka rzeczy po kolei. To prosty filtr, który chroni przed decyzjami podejmowanymi pod presją, gdy coś właśnie wybiło i chcesz tylko przywrócić zasilanie.
- Przekrój i materiał przewodów w obwodzie.
- Długość linii oraz liczbę gniazd podłączonych do tej samej grupy.
- Realne obciążenie, a nie tylko moc jednego urządzenia.
- Obecność i czułość RCD, zwykle 30 mA dla ochrony dodatkowej.
- Stan styków, gniazd i połączeń w puszkach oraz rozdzielnicy.
- Wynik pomiaru impedancji pętli zwarcia, jeśli rozważasz zmianę charakterystyki z B na C.
Jeżeli któryś z tych punktów budzi wątpliwości, nie zgaduj. Przy obwodach gniazd lepiej postawić na prawidłowy podział i zgodność z przewodem niż na pozornie wygodne „mocniejsze” zabezpieczenie. W dobrze wykonanej instalacji bezpiecznik nie ma się nie wyłączać za wszelką cenę, tylko ma zadziałać wtedy, gdy naprawdę trzeba.
