Wyłącznik nadprądowy B16 - Jak go podłączyć i uniknąć błędów?

W praktyce chodzi o wyłącznik nadprądowy B16, a nie o klasyczny topik. Wyjaśniam, jak podłączyć bezpiecznik B16 w rozdzielnicy, kiedy taki aparat ma sens i na co zwrócić uwagę, żeby obwód był zabezpieczony, a nie tylko „jakoś działał”.

Co oznacza B16 i gdzie taki wyłącznik rzeczywiście pasuje

Litera B mówi o charakterystyce wyzwalania, a liczba 16 oznacza prąd znamionowy 16 A. Jak podaje Legrand, w wyłącznikach domowych charakterystyka B zadziała przy prądzie zwarciowym rzędu 3-5 razy większym od prądu znamionowego, więc ten aparat dobrze znosi typowe obwody domowe, ale nie jest najlepszym wyborem tam, gdzie rozruch bywa gwałtowny.

Z mojego doświadczenia B16 najczęściej widzi się na obwodach gniazdowych, części instalacji pomocniczych i tam, gdzie odbiorniki mają umiarkowany pobór oraz niewielki prąd rozruchowy. Przy 230 V mówimy o mocy teoretycznej około 3,68 kW, ale nie traktuję tego jak zaproszenia do obciążania obwodu „do końca” przez wiele godzin. W realnej instalacji znaczenie mają też warunki cieplne, długość przewodu i spadek napięcia.

To porównanie jest ważne, bo wielu użytkowników zaczyna od pytania o samo podłączenie, a kończy na błędnym doborze charakterystyki. A tu właśnie zaczynają się problemy, których potem nie da się naprawić samym dokręceniem przewodu.

Jak przygotować rozdzielnicę do montażu bezpiecznie i bez zgadywania

Najpierw odcięcie zasilania, potem potwierdzenie braku napięcia i dopiero dalsze czynności. Nie robię tu miejsca na skróty, bo w rozdzielnicy skrót zwykle kończy się błędem, a błędny montaż wyłącznika nadprądowego potrafi grzać zacisk, wybijać obwód bez powodu albo zostawić przewód bez realnej ochrony.

1. Wyłącz zasilanie główne obwodu lub całej rozdzielnicy, zależnie od układu.
2. Sprawdź brak napięcia miernikiem, a nie „na oko”.
3. Upewnij się, że aparat pasuje do szyny DIN i ma miejsce obok innych modułów.
4. Zweryfikuj schemat producenta na obudowie lub w karcie katalogowej.
5. Przygotuj przewody o właściwym przekroju i długości, bez nadmiernie długich odizolowanych końcówek.

W praktyce ważne jest też otoczenie samego aparatu. Jeśli w rozdzielnicy brakuje miejsca, przewody są napięte albo obok B16 siedzi już mocno obciążony element, montaż traci sens, nawet jeśli „da się go wcisnąć”. Właśnie tu najbardziej cenię podejście oparte na porządku w rozdzielnicy, nie na sile. To prowadzi prosto do kolejnej rzeczy, czyli właściwego odczytania zacisków i kierunku zasilania.

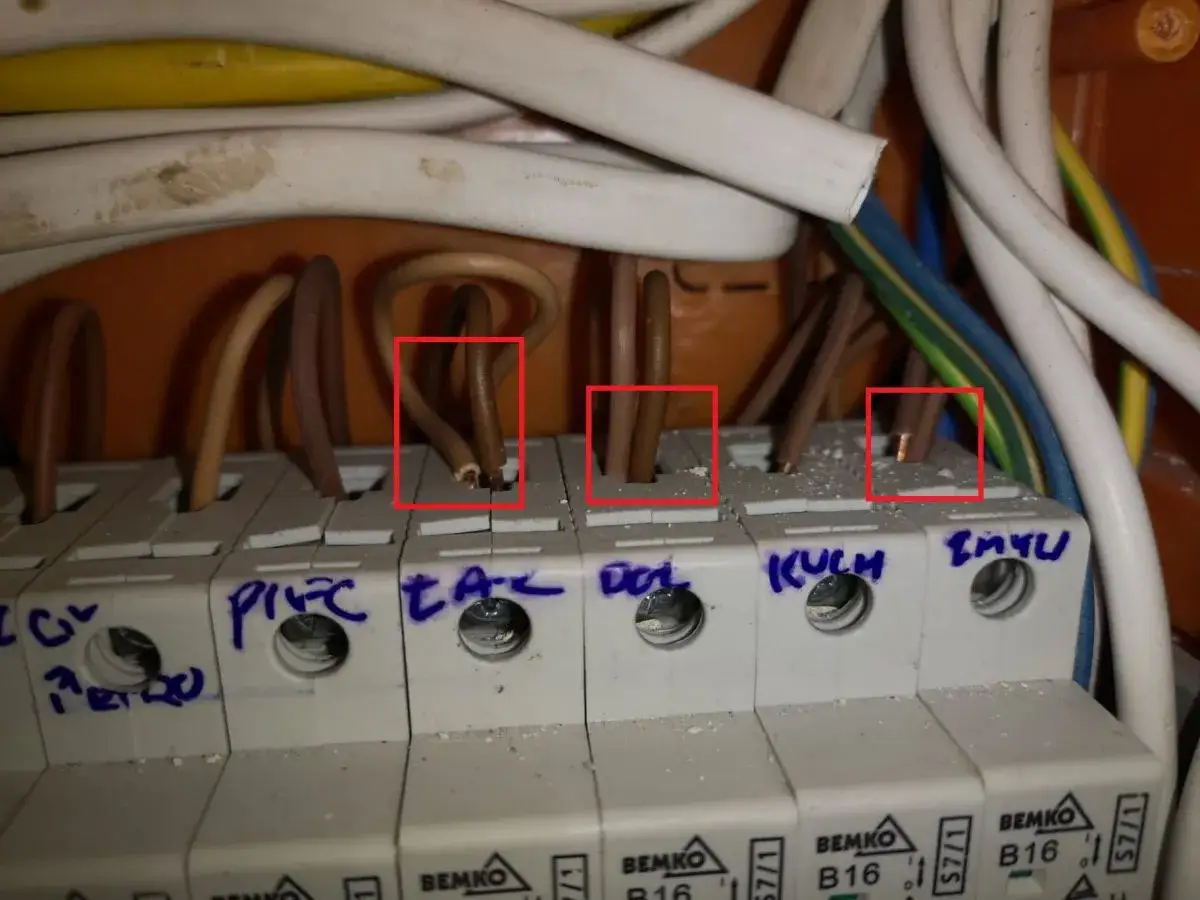

Jak rozpoznać zaciski i nie pomylić kierunku podłączenia

Na obudowie zwykle znajdują się wyraźne oznaczenia zacisków, symbole wejścia i wyjścia albo rysunek schematu. Nie zakładam nigdy, że „góra jest zawsze zasilaniem”, choć w praktyce taki układ jest bardzo częsty. Jeśli producent dopuszcza zasilanie z góry i z dołu, to i tak warto zachować jedną logikę w całej rozdzielnicy, bo późniejszy serwis staje się wtedy prostszy i mniej podatny na pomyłkę.

Przeczytaj również: Ile kosztuje założenie skrzynki elektrycznej? Sprawdź ukryte koszty!

Zasilanie i obwód końcowy

W wyłączniku jednofazowym tor roboczy dotyczy zwykle przewodu fazowego. Neutralny prowadzi się osobno przez listwę N albo przez aparaty, które mają taki układ w konstrukcji, na przykład w wersjach 1P+N. Jeśli ktoś próbuje „upchnąć” neutralny tam, gdzie nie powinien trafić, robi bałagan, który potrafi ujawnić się dopiero po czasie: przy zadziałaniu RCD, podczas pomiarów albo przy awarii innego obwodu.

Praktyczna zasada jest prosta: nie zgaduję po kolorach i nie zgaduję po przyzwyczajeniu. Odczytuję oznaczenia, sprawdzam schemat, a dopiero potem łączę przewody. To szczególnie ważne w rozdzielnicach z fotowoltaiką, gdzie układ zasilania bywa bardziej złożony niż w zwykłym mieszkaniu.

Jeśli chcesz zrozumieć sam sens podłączenia, myśl o nim jak o uporządkowaniu przepływu energii: zasilanie trafia do aparatu, a z niego wychodzi na konkretny obwód końcowy. Im czytelniej to zrobisz, tym łatwiej później wykryć przeciążenie, awarię albo zły dobór zabezpieczenia. A skoro to jasne, można przejść do tego, co zwykle najbardziej decyduje o poprawnym doborze, czyli przewodu i obciążenia.

Jaki przewód i jakie obciążenie pasują do B16

Samo oznaczenie 16 A nie wystarcza, bo przewód musi jeszcze wytrzymać warunki pracy całej linii. W typowych instalacjach domowych spotyka się przewody miedziane 3x2,5 mm² dla obwodów gniazdowych i 3x1,5 mm² dla części obwodów oświetleniowych, ale nie traktuję tego jak automatycznej reguły. Długość trasy, sposób ułożenia w ścianie lub w korytku, temperatura otoczenia i grupowanie kabli potrafią zmienić sytuację bardziej, niż wielu osobom się wydaje.

W praktyce patrzę na trzy rzeczy:

• czy obwód ma stałe, przewidywalne obciążenie,
• czy przewód nie pracuje w cieple i w skupieniu z innymi liniami,
• czy zabezpieczenie nie jest dobrane „na zapas” tylko dlatego, że poprzednie wybijało.

To ostatnie jest szczególnie ważne. Jeśli B16 zadziała zbyt wcześnie, pierwszą reakcją nie powinno być automatyczne przejście na większy prąd znamionowy. Często problemem jest zwarcie lokalne, słaby styk, rozruch urządzenia albo zbyt mały przekrój lub zbyt długa linia. Wtedy podniesienie wartości zabezpieczenia tylko ukrywa usterkę, zamiast ją rozwiązać.

W instalacjach z fotowoltaiką dochodzi jeszcze rozdział energii między źródła i odbiorniki. B16 może chronić fragment obwodu pomocniczego, ale nie zastąpi dobrze zaprojektowanej ochrony po stronie AC falownika. Ten detal bywa pomijany, a potem pojawiają się niezrozumiałe wyłączenia albo przegrzewanie fragmentu rozdzielnicy. Z tego powodu warto znać też najczęstsze błędy montażowe, bo to one najczęściej psują nawet poprawnie dobrany aparat.

Najczęstsze błędy, które robią więcej szkody niż sam brak zabezpieczenia

Najbardziej typowy błąd to niedokręcony zacisk. Na pierwszy rzut oka wszystko wygląda poprawnie, ale po czasie pojawia się grzanie, przebarwienia i spadki napięcia. Drugim klasykiem jest pomylenie B16 z urządzeniem, które ma „wytrzymać wszystko”. Nie wytrzyma. Ma chronić przewód i obwód, a nie rozwiązywać problem źle zaprojektowanej instalacji.

• Brak sprawdzenia schematu konkretnego modelu.
• Zbyt mały porządek w rozdzielnicy i napięte przewody.
• Łączenie obwodów w sposób, który utrudnia działanie RCD.
• Dobór zabezpieczenia wyłącznie „bo takie było wcześniej”.
• Ignorowanie objawów przegrzewania, nawet jeśli wyłącznik jeszcze nie wybija.

Warto też odróżniać B16 od wyłącznika różnicowoprądowego. To nie są zamienniki. B16 reaguje na przeciążenie i zwarcie, a RCD na prąd upływu. W praktyce oba elementy pracują razem, ale odpowiadają za zupełnie inne zagrożenia. Gdy ktoś myli te funkcje, potem dziwi się, że „bezpiecznik” nie rozwiązał problemu porażeniowego albo że różnicówka nie zareagowała na przeciążenie. To moment, w którym najlepiej przejść do testów po uruchomieniu i oceny, czy instalacja faktycznie pracuje stabilnie.

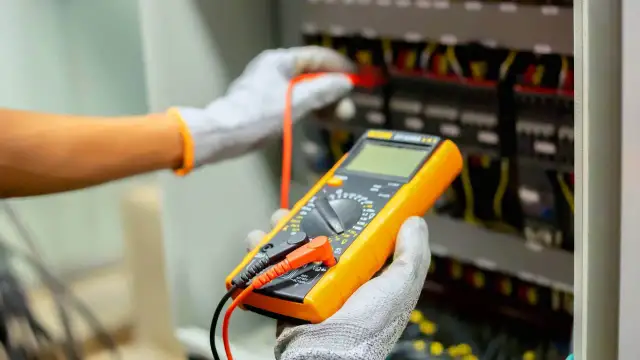

Co sprawdzić po uruchomieniu, żeby obwód nie zaskakiwał po tygodniu

Po włączeniu zasilania nie kończę pracy na samym fakcie, że wyłącznik „trzyma”. Sprawdzam zachowanie obwodu pod typowym obciążeniem, słucham, czy nie ma nietypowego brzęczenia, i obserwuję, czy aparat nie nagrzewa się bardziej niż reszta modułów. W małych instalacjach domowych to często wystarcza, żeby wychwycić źle dokręcony styk albo przeciążony obwód.

Jeśli B16 wybija od razu albo po krótkim czasie, nie wymieniam go na „mocniejszy” w ciemno. Najpierw szukam przyczyny: zwarcia, uszkodzonego odbiornika, błędnego podłączenia albo zbyt dużego poboru prądu. To szybciej prowadzi do rozwiązania niż pogoń za wyższą wartością znamionową.

• Sprawdź działanie obwodu przy rzeczywistym obciążeniu, a nie tylko na pustej linii.
• Oceń temperaturę aparatów po kilkunastu minutach pracy.
• Zweryfikuj opisy obwodów w rozdzielnicy, żeby serwis nie był zgadywanką.
• Jeśli instalacja współpracuje z PV, sprawdź też zgodność z zabezpieczeniami po stronie falownika i RCD.

To właśnie taki prosty przegląd odróżnia instalację „złożoną” od instalacji „dopracowanej”. I tu dochodzimy do ostatniego, praktycznego kroku, który często ratuje przed późniejszym chaosem: uporządkowania całej rozdzielnicy tak, by była czytelna nie tylko dziś, ale też za rok.

Dwa detale, które porządkują rozdzielnicę na długo po montażu

Pierwszy detal to opisanie obwodu. Wydaje się banalne, ale gdy w domu dochodzą kolejne odbiorniki, fotowoltaika, magazyn energii albo ładowarka samochodu, czytelne oznaczenie B16 oszczędza czas i nerwy. Drugi detal to konsekwencja w układzie całej rozdzielnicy: podobne aparaty w podobnych miejscach, logiczny przebieg przewodów i brak przypadkowych mostków.

W praktyce właśnie to decyduje o tym, czy wyłącznik nadprądowy jest tylko kolejnym modułem, czy realnym elementem dobrze zaprojektowanego rozdziału energii. Jeśli widzę rozdzielnicę, w której wszystko jest czytelne, wiem, że późniejsza diagnostyka pójdzie szybko. Jeśli widzę chaos, nawet dobry B16 nie poprawi jakości całej instalacji. Bezpieczny montaż zaczyna się od doboru i schematu, a kończy na porządku, pomiarach i uczciwej ocenie obciążenia.

Jeżeli masz przed sobą konkretną rozdzielnicę, najrozsądniej traktować B16 jako element większego układu, a nie samodzielną odpowiedź na każdy problem. W instalacjach domowych i fotowoltaicznych to właśnie zgodność aparatu z przewodem, obciążeniem i resztą zabezpieczeń robi największą różnicę między działającą instalacją a instalacją, która tylko pozornie działa poprawnie.
