Podwójne gniazdo wygląda prosto, ale przy jego montażu łatwo pomylić zaciski, zrobić przypadkowy mostek albo przecenić możliwości jednego obwodu. Poniżej pokazuję, jak czytać schemat połączeń, jak wygląda bezpieczna kolejność pracy i na co zwracam uwagę, żeby instalacja była zarówno poprawna, jak i praktyczna w codziennym użyciu.
Najważniejsze zasady podłączenia podwójnego gniazda
- Zawsze odłącz zasilanie i sprawdź brak napięcia testerem dwubiegunowym, zanim dotkniesz przewodów.
- W typowej instalacji do gniazda trafiają trzy żyły: L, N i PE.
- Podwójne gniazdo podłącza się równolegle, a nie szeregowo.
- Jeśli obwód ma 16 A, to oba punkty razem nadal korzystają z jednego limitu mocy.
- W starych instalacjach 2-żyłowych nie warto improwizować mostkiem ochronnym w samym gnieździe.
- Po montażu zawsze warto zrobić szybki test polaryzacji i ciągłości ochrony.
Czym w praktyce jest podwójne gniazdo i kiedy ma sens
W praktyce mówimy o dwóch punktach poboru zamkniętych w jednej ramce albo w jednym zespole montażowym. To wygodne rozwiązanie, bo pozwala rozdzielić zasilanie na dwa urządzenia bez dokładania osobnych puszek i bez chaosu w przewodach. Ja traktuję takie gniazdo jako element rozdziału energii w domu, ale z ważnym zastrzeżeniem: nie zwiększa ono mocy obwodu, tylko porządkuje sposób jej poboru.
Najważniejsze jest więc odróżnienie dwóch przypadków: jeden mechanizm podwójny oraz dwa osobne mechanizmy w jednej ramce. Na pierwszy rzut oka wyglądają podobnie, ale układ zacisków i sposób mostkowania mogą się różnić. Właśnie dlatego przed montażem sprawdzam nie tylko wygląd osprzętu, ale też jego dokumentację i oznaczenia na obudowie.
| Wariant | Kiedy ma sens | Co trzeba wiedzieć |
|---|---|---|
| Jeden mechanizm podwójny | Najprostszy montaż w mieszkaniu lub domu | Najczęściej wystarcza jedno zasilanie i poprawne podłączenie L, N oraz PE |
| Dwa osobne mechanizmy w jednej ramce | Gdy chcesz rozbudować osprzęt lub dobrać inny model | Trzeba pilnować mostków albo rozdziału przewodów w puszce |
| Gniazdo przelotowe | Gdy obwód ma iść dalej do kolejnego punktu | Oprócz zasilania trzeba zachować ciągłość przewodów dalej w instalacji |
To rozróżnienie jest ważniejsze, niż wielu osobom się wydaje, bo od niego zależy cała logika montażu. Kiedy już wiesz, z jakim osprzętem pracujesz, dużo łatwiej odczytać schemat i przejść do przewodów.

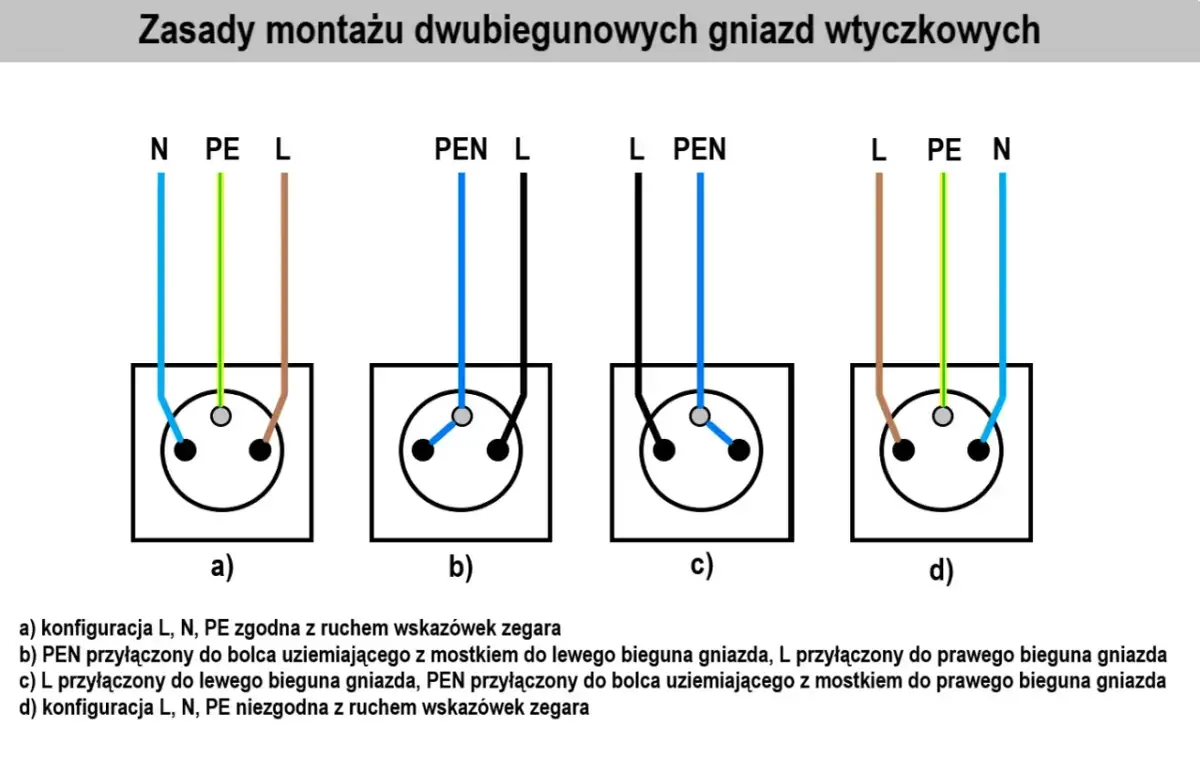

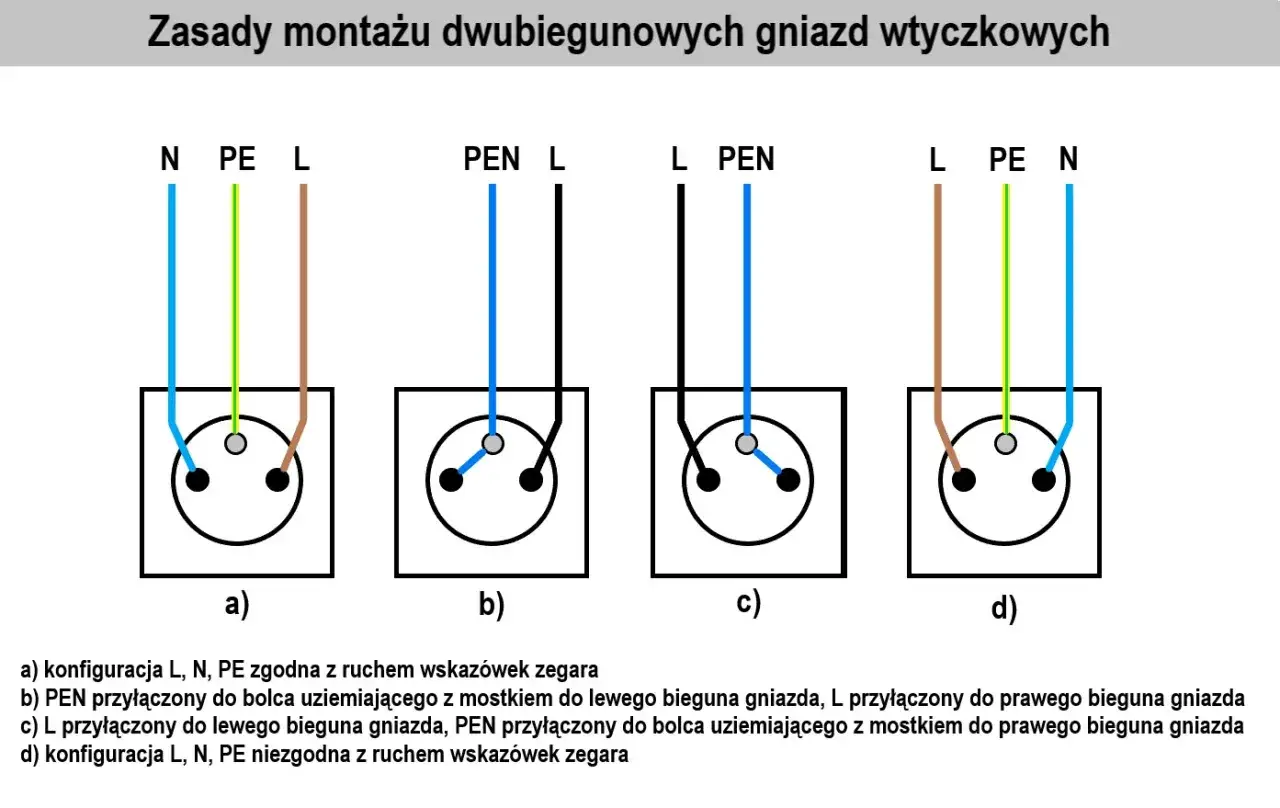

Jak czytać schemat połączeń bez zgadywania
W typowym gnieździe 230 V szukam zawsze trzech żył: L, N i PE. L to przewód fazowy, N to neutralny, a PE to ochronny. W polskiej praktyce instalacyjnej kolory są dość czytelne: żółto-zielony to PE, niebieski to N, a brązowy, czarny albo szary to L. Nie zakładam jednak, że sam kolor wystarczy, szczególnie w starszych instalacjach, gdzie ktoś mógł kiedyś coś przerobić.
Ja trzymam się jeszcze jednej zasady: patrząc na gniazdo od frontu, z bolcem u góry, L zwykle trafia po lewej, a N po prawej. To nie jest sztuka dla sztuki, tylko porządek, który ułatwia późniejszy serwis i zmniejsza ryzyko przypadkowej pomyłki. W podwójnym gnieździe obie sekcje powinny być zasilane tak samo, czyli równolegle, a nie „jedna od drugiej”.
- Żółto-zielony przewód prowadzę do zacisku ochronnego PE.
- Niebieski przewód podłączam do N.
- Przewód fazowy podłączam do L.
- Jeśli gniazdo ma dwa zestawy zacisków, sprawdzam, czy producent przewidział mostki lub osobne wejścia.
- Jeżeli instalacja jest przelotowa, zachowuję ciągłość tych samych żył do kolejnego punktu.
Jeżeli w puszce nie widzisz trzech żył albo kolory nie zgadzają się z opisem, nie zgaduję. Wtedy wchodzę w tryb ostrożny, bo dalsza praca bez pomiaru zwyczajnie nie ma sensu. To naturalny moment, by przejść z teorii do samego montażu.
Montaż krok po kroku
Przy takim zadaniu nie lubię skrótów. Najpierw odcinam zasilanie odpowiedniego obwodu, a potem sprawdzam brak napięcia testerem dwubiegunowym. Samo wyłączenie bezpiecznika nie jest dla mnie wystarczające, bo w instalacji może być błąd, mostek albo zaskakujące zasilanie z innego punktu.
- Wyłącz obwód i potwierdź brak napięcia na wszystkich żyłach.
- Otwórz mechanizm gniazda i oceń, czy masz jeden moduł podwójny, czy dwa osobne elementy w jednej ramce.
- Przygotuj przewody: zdejmij izolację na odpowiednią długość, a przy przewodach linkowych załóż tulejki zaciskowe.
- Podłącz najpierw PE, potem N, a na końcu L.
- Jeśli producent przewidział mostkowanie, użyj elementu zgodnego z osprzętem albo przewodu o odpowiednim przekroju.
- Dokręć zaciski zgodnie z kartą produktu, bez przesady i bez „na siłę”.
- Ułóż żyły tak, by nie były ściśnięte ani naciągnięte po wsunięciu mechanizmu do puszki.
- Załóż ramkę, włącz zasilanie i sprawdź poprawność działania testerem gniazd.
Tu naprawdę nie chodzi o tempo. Widziałem już montaż, w którym wszystko wyglądało poprawnie z przodu, a problem siedział w źle dociągniętym zacisku albo zbyt krótkim przewodzie, który po zamknięciu ramki zaczął się wysuwać. Dlatego pośpiech przy gniazdach zwykle mści się później.
Jak rozdzielić obciążenie, żeby jedno gniazdo nie robiło za cały rozdzielacz
To jest ten punkt, o którym wiele osób myśli dopiero po montażu, a powinno przed. Podwójne gniazdo nie daje dwóch niezależnych obwodów. Oba punkty są zasilane z tego samego zabezpieczenia, więc całość nadal ma ograniczenie wynikające z jednego obwodu. W typowych instalacjach domowych spotyka się zabezpieczenie 16 A, czyli około 3,68 kW przy 230 V, ale ja i tak zostawiam zapas, bo realna praca ciągła nie lubi jazdy „na styk”.
| Przykładowe urządzenia | Czy na jednym obwodzie 16 A zwykle ma sens | Na co uważać |
|---|---|---|
| Laptop + ładowarka do telefonu | Tak | Obciążenie jest małe, problemem bywa tylko jakość osprzętu |
| Telewizor + router + dekoder | Tak | To typowy, bezpieczny zestaw dla jednego gniazda podwójnego |
| Czajnik + mikrofalówka | Raczej ostrożnie | Zależy od mocy urządzeń, ale łatwo podejść zbyt blisko limitu |
| Grzejnik elektryczny + czajnik | Nie | To prosta droga do przeciążenia obwodu |
Jeżeli w jednym miejscu mają pracować dwa mocne odbiorniki, lepiej rozdzielić je na osobne obwody albo przynajmniej nie używać ich jednocześnie. Właśnie tu rozdział energii przestaje być teorią, a zaczyna być zwykłą praktyką użytkową. I to jest dobry moment, by uczciwie nazwać błędy, które widuję najczęściej.
Błędy, które najczęściej psują taki montaż
Najgorszy błąd to traktowanie podwójnego gniazda jak elementu, który „sam się jakoś połączy”. Nie połączy się. Trzeba zachować logikę obwodu i nie pomijać ochrony. W instalacjach nowego typu nie robię żadnych prowizorycznych obejść, a w starych układach 2-żyłowych nie zamieniam zwykłego gniazda w pseudo-nowoczesne rozwiązanie samym mostkiem w puszce.
- Łączenie gniazd szeregowo zamiast równolegle.
- Wpychanie dwóch przewodów pod jeden zacisk bez sprawdzenia, czy producent to dopuszcza.
- Brak tulejek na przewodach linkowych.
- Mostek wykonany z przypadkowego, zbyt cienkiego odcinka przewodu.
- Pomijanie przewodu ochronnego PE albo jego improwizowane „zerowanie” w starej instalacji.
- Montaż bez testu po uruchomieniu.
W praktyce najwięcej szkody robią nie spektakularne błędy, tylko te małe: źle dociągnięty zacisk, za krótko odizolowany przewód, źle ułożona żyła po wciśnięciu mechanizmu do puszki. Taki detal potrafi po czasie dać grzanie, iskrzenie albo luźny styk, a stąd już krótka droga do awarii.
Co sprawdzam przed zamknięciem ramki i wyjściem z tematu
Na końcu zawsze robię szybki przegląd, bo to właśnie on odróżnia poprawny montaż od „jakoś to będzie”. Sprawdzam, czy przewody nie są naprężone, czy mechanizm siedzi równo, czy zaciski trzymają pewnie i czy tester gniazda pokazuje poprawną polaryzację oraz obecność ochrony. Jeśli wszystko gra, dopiero wtedy zamykam temat.
- Czy gniazdo jest dobrane do typu instalacji i miejsca montażu.
- Czy obwód nie będzie regularnie przeciążany przez zbyt mocne urządzenia.
- Czy przewód ochronny ma ciągłość do wszystkich punktów, które tego wymagają.
- Czy w łazience, kuchni albo pomieszczeniu wilgotnym nie potrzeba osprzętu o wyższym stopniu ochrony.
- Czy po montażu wszystko działa bez grzania, trzasków i luzów.
Jeśli chcesz podejść do tego rozsądnie, trzymaj się jednej zasady: najpierw bezpieczeństwo i zgodność obwodu, potem estetyka ramki. W dobrze zaprojektowanej instalacji podwójne gniazdo naprawdę ułatwia życie, ale tylko wtedy, gdy nie próbuje robić za skrót do większej mocy, niż obwód jest w stanie bezpiecznie oddać.
