Kolory kabli w gniazdku nie są ozdobą, tylko prostym kodem bezpieczeństwa. W dobrze wykonanej instalacji pomagają od razu rozpoznać przewód fazowy, neutralny i ochronny, ale w praktyce nie wolno na nich poprzestać, bo starsze obwody i błędy montażowe potrafią odwrócić cały obraz. Poniżej pokazuję, jak czytać barwy przewodów, jak wygląda poprawne podłączenie gniazda w Polsce i kiedy trzeba przerwać pracę, zamiast zgadywać.
Najpierw rozpoznaj barwę przewodu, potem potwierdź jego funkcję pomiarem
- Niebieski oznacza zwykle przewód neutralny N.
- Żółto-zielony to przewód ochronny PE i nie powinien służyć do innych zadań.
- Brązowy, czarny lub szary to najczęściej żyła fazowa L.
- W nowej instalacji układ jest dość przewidywalny, ale w starej bywa mylący.
- Przed pracą przy gniazdku trzeba wyłączyć zasilanie i sprawdzić brak napięcia testerem.
- Jeśli przewody nie pasują do standardu, nie modernizuj instalacji „na oko”.

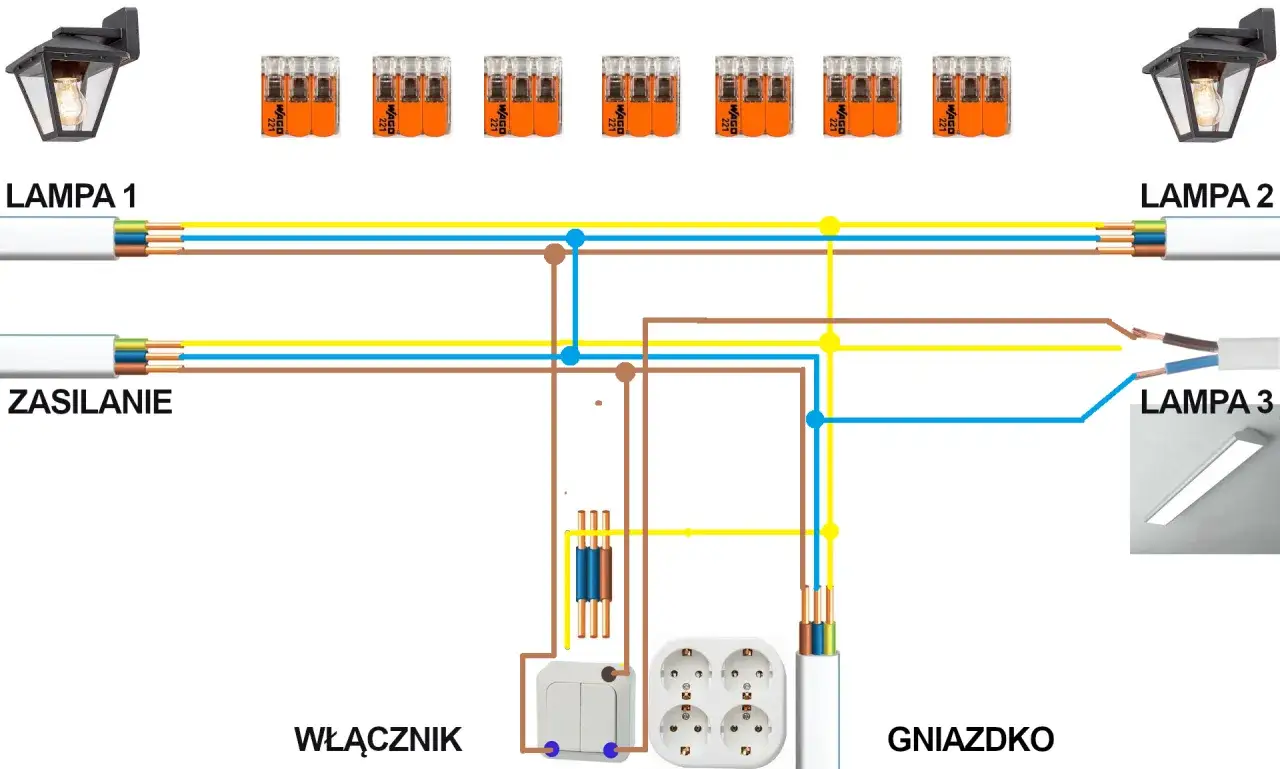

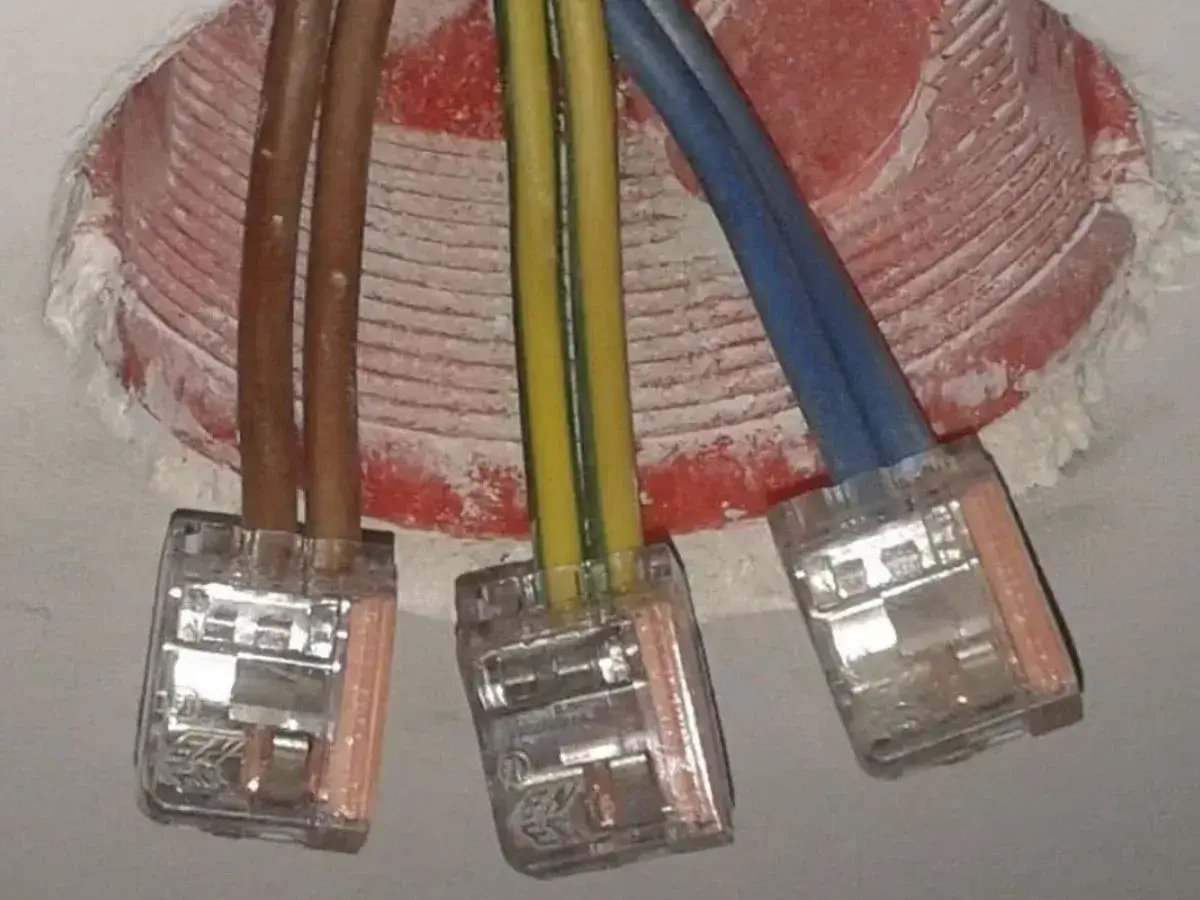

Jak czytać barwy przewodów w nowej instalacji
W nowoczesnej instalacji domowej układ kolorów jest prosty i logiczny. W materiałach edukacyjnych ZPE opisuje się go bardzo jasno: niebieski to przewód neutralny N, żółto-zielony to przewód ochronny PE, a brązowy, czarny lub szary to przewody fazowe L. To właśnie ten podział pozwala odróżnić funkcję żyły jeszcze zanim sięgnie się po miernik.
| Kolor izolacji | Oznaczenie | Funkcja | Co to oznacza w praktyce |
|---|---|---|---|
| Brązowy / czarny / szary | L | Przewód fazowy | To żyła pod napięciem względem N i PE |
| Niebieski | N | Przewód neutralny | Zamyka obwód roboczy, ale nie jest przewodem ochronnym |
| Żółto-zielony | PE | Przewód ochronny | Chroni użytkownika i obudowy urządzeń przed skutkami awarii |
Najważniejsza zasada: kolor jest wskazówką, nie wyrokiem. Właśnie dlatego ja zawsze traktuję oznaczenie barwne jako pierwszy krok, a nie jako jedyne potwierdzenie. To prowadzi nas prosto do pytania, jak te żyły pracują już w samym gnieździe.
Co oznacza to przy zaciskach gniazda
W typowym polskim gnieździe z bolcem u góry przyjmuje się układ, w którym faza jest po lewej, neutralny po prawej, a styk ochronny trafia na bolec. To praktyka bardzo rozpowszechniona, bo ułatwia serwis, pomiary i późniejsze naprawy. Warto jednak pamiętać, że front gniazda i wnętrze puszki to nie to samo: jeśli osprzęt został obrócony, wymieniony albo źle podłączony, sam układ otworów nie daje jeszcze pewności.
Od strony działania najprościej myśleć o tym tak: L niesie napięcie, N stanowi tor powrotny, a PE ma zadziałać ochronnie, a nie roboczo. To ważne także przy obwodach z większą liczbą odbiorników, rozdzielnicy czy układach z fotowoltaiką, gdzie energia musi być rozdzielona zgodnie z projektem, a nie z intuicją osoby, która akurat odkręciła ramkę gniazda. Jeśli kolejność styków jest przypadkowa, rośnie ryzyko błędów przy pomiarach i naprawach.
Najkrócej mówiąc: poprawne kolory mają pomóc, ale poprawne zaciski mają zapewnić bezpieczeństwo. Następny krok to sprawdzenie, co zrobić, gdy instalacja nie wygląda już tak wzorcowo.
Stara instalacja nie zawsze mówi prawdę kolorami
W starszych domach i mieszkaniach standard barw bywa mniej czytelny niż w nowych obwodach. Zdarzają się instalacje dwużyłowe, układy z przewodem PEN, a także remonty wykonywane etapami, po których w jednej puszce mieszają się stare i nowe odcinki przewodów. W takiej sytuacji sam kolor może wprowadzić w błąd, nawet jeśli na pierwszy rzut oka wszystko wygląda „normalnie”.
| Sytuacja | Co możesz zobaczyć | Ryzyko | Co zrobiłbym na twoim miejscu |
|---|---|---|---|
| Nowa instalacja 3-żyłowa | Brązowy, niebieski, żółto-zielony | Niskie, jeśli montaż był wykonany prawidłowo | Sprawdzić napięcie i oznaczenia, potem pracować zgodnie ze schematem |
| Stara instalacja dwużyłowa | Dwa przewody, czasem bez pełnej zgodności barw | Wysokie, bo ochronę trzeba rozumieć w kontekście układu | Nie robić przeróbek bez identyfikacji obwodu i pomiarów |
| Instalacja po amatorskich poprawkach | Mieszanka kolorów, taśmy, brak logiki | Bardzo wysokie | Wezwać elektryka, zamiast domyślać się funkcji żył |
W praktyce największy problem nie polega na tym, że „kolor jest zły”, tylko na tym, że ktoś kiedyś podłączył przewód niezgodnie ze standardem i nikt tego później nie zweryfikował. Dlatego w starych obwodach nie wchodzę w naprawę na skróty. Jeśli w grę wchodzi przewód PEN albo zerowanie, to już jest temat dla osoby, która sprawdzi ciągłość, przekrój i cały układ ochrony. Z tego miejsca naturalnie przechodzimy do najważniejszej części: jak w ogóle bezpiecznie potwierdzić, z czym masz do czynienia.
Jak sprawdzić przewody, zanim cokolwiek ruszysz
Ja w takiej sytuacji zawsze zaczynam od odłączenia właściwego obwodu i potwierdzenia, że naprawdę nie ma napięcia. Sam kolor izolacji nie wystarczy, bo w instalacji po latach eksploatacji mógł zostać zmieniony, zamieniony albo po prostu błędnie oznaczony. Jeśli masz robić cokolwiek przy gniazdku, najpierw bezpieczeństwo, dopiero potem narzędzie.
- Wyłącz bezpiecznik lub wyłącznik nadprądowy odpowiadający za dany obwód.
- Sprawdź brak napięcia dwubiegunowym testerem, a nie wyłącznie prostym próbnikiem neonowym.
- Odczytaj oznaczenia na osprzęcie i na przewodach, ale traktuj je jako potwierdzenie, nie jako jedyne źródło prawdy.
- Jeśli kolory nie zgadzają się ze standardem albo przewodów jest za mało do bezpiecznego układu, przerwij pracę.
- Po zakończeniu montażu sprawdź mocowanie zacisków i ciągłość przewodu ochronnego, jeśli dysponujesz odpowiednim miernikiem.
Praktyczny detal, o którym wiele osób zapomina: przy pracy z gniazdem liczy się też mechanika połączenia. Źle dociśnięta żyła, zbyt krótko odizolowany przewód albo wystająca miedź potrafią narobić więcej szkody niż sam błędny kolor. To prowadzi do listy najczęstszych pomyłek, które widzę najczęściej.
Najczęstsze błędy, które robią różnicę w bezpieczeństwie
- Uznawanie koloru za jedyny dowód. W nowej instalacji to może działać, ale w starej jest to prosta droga do pomyłki.
- Mylenie przewodu ochronnego z neutralnym. Żółto-zielony nie jest zamiennikiem N, a niebieski nie powinien pełnić roli PE.
- Praca pod napięciem „na chwilę”. Przy gniazdkach nie ma czegoś takiego jak bezpieczna szybka poprawka.
- Lekceważenie luźnych zacisków. Nawet poprawnie dobrany kolor nic nie daje, jeśli styk jest słaby lub się grzeje.
- Zakładanie, że bolec zawsze oznacza poprawne uziemienie. Bolec bez prawidłowego podłączenia ochrony daje złudzenie bezpieczeństwa.
- Mieszanie starej i nowej logiki połączeń. To częsty problem po remontach, zwłaszcza gdy ktoś naprawiał instalację etapami.
Jeżeli miałbym wskazać jedną zasadę, która robi największą różnicę, powiedziałbym tak: nie zgaduj funkcji przewodu po samym wyglądzie. To szczególnie ważne w domach z wieloma modernizacjami, w rozdzielnicach, przy instalacji pod fotowoltaikę i wszędzie tam, gdzie prąd ma być rozdzielany zgodnie z projektem, a nie na podstawie przyzwyczajenia. Ostatni krok to zapamiętać kilka praktycznych reguł, które pozwolą uniknąć błędu przy następnym remoncie.
Co zapamiętać, żeby przewody nie zmyliły cię przy następnym remoncie
Najbardziej użyteczna zasada brzmi prosto: niebieski to zwykle neutralny, żółto-zielony to ochronny, a brązowy, czarny lub szary to faza. W nowej instalacji ten układ daje szybki punkt odniesienia, ale dopiero pomiar pokazuje, czy wszystko zostało wykonane prawidłowo. W starszych mieszkaniach i przy przeróbkach wykonanych lata temu kolor może być tylko śladem po wcześniejszym wykonaniu, a nie wiarygodnym opisem funkcji żyły.
Jeśli chcesz podejść do tematu rozsądnie, trzymaj się jednej reguły: kolor pomaga zorientować się w instalacji, ale to schemat, pomiar i poprawne zaciski decydują o bezpieczeństwie. Przy gniazdku, w rozdzielnicy i przy obwodach związanych z nowoczesną energetyką domową nie ma miejsca na domysły. Tam energia ma płynąć tak, jak przewidziano, a nie tak, jak „wydaje się” po zdjęciu ramki.
W praktyce to właśnie odróżnia sprawną instalację od takiej, która tylko wygląda na poprawną: zgodność barw, pewne połączenia i brak skrótów myślowych podczas pracy.
