Najważniejsze rzeczy, które trzeba ustalić przed podłączeniem silnika
- W 3-fazowym silniku cztery żyły to zwykle L1, L2, L3 i PE, a nie neutralny przewód roboczy.
- O sposobie podłączenia decyduje tabliczka znamionowa i schemat w puszce zaciskowej, nie sam kolor kabli.
- Dla sieci 400 V najczęściej spotkasz układ gwiazda przy silnikach 230/400 V i trójkąt przy 400/690 V.
- Jeśli silnik ma dodatkowe żyły od hamulca, czujnika temperatury albo ekranu, nie włączasz ich do toru mocy.
- Po montażu zawsze sprawdź kierunek obrotów, prąd fazowy i to, czy obudowa ma pewne połączenie z PE.
Jak rozumieć cztery przewody przy silniku trójfazowym
Najpierw porządkuję najważniejsze nieporozumienie: w typowym układzie zasilania silnika trójfazowego cztery przewody nie oznaczają czterech torów roboczych. Najczęściej chodzi o trzy fazy i przewód ochronny PE, czyli komplet potrzebny do pracy i bezpieczeństwa. Przewód neutralny, jeśli w ogóle występuje w rozdzielnicy, zwykle nie bierze udziału w zasilaniu samego silnika.To jest ważne, bo wiele osób patrzy wyłącznie na kolory izolacji. Ja tego nie polecam. Kolor może pomóc, ale nie zastąpi oznaczeń zacisków U, V, W i punktu ochronnego na obudowie. W praktyce silnik bierze moc z trzech faz, a PE ma odprowadzić ewentualne uszkodzenie do ziemi i zadziałać razem z zabezpieczeniem.
Jeżeli w kablu pojawia się więcej niż cztery żyły, zwykle oznacza to dodatkowe funkcje, na przykład hamulec, czujnik temperatury, ekran lub wentylator pomocniczy. Tych przewodów nie miesza się z przewodami mocy. Kiedy to rozdzielisz, łatwiej czytać tabliczkę znamionową i schemat w puszce zaciskowej.
Tabliczka znamionowa i puszka zaciskowa mówią więcej niż kolor kabli
W takich tematach zaczynam zawsze od tabliczki znamionowej. Jak pokazują instrukcje Eaton, o układzie uzwojeń decydują dane znamionowe, a nie sam wygląd wiązki czy liczba przewodów. To właśnie tam zobaczysz napięcie, prąd, częstotliwość i sposób połączenia uzwojeń.
W Polsce najczęściej pracuje się na sieci 400 V, więc kluczowe jest rozróżnienie między silnikiem 230/400 V a 400/690 V. To nie jest detal. To różnica między poprawnym zasilaniem a błędem, który kończy się grzaniem uzwojeń albo zbyt małym momentem rozruchowym.
| Oznaczenie na tabliczce | Co to zwykle znaczy | Typowy wybór dla sieci 400 V | Na co uważać |
|---|---|---|---|
| 230/400 V | Uzwojenie pracuje na niższym napięciu w trójkącie i na wyższym w gwieździe | Gwiazda | Nie podawaj 400 V w trójkącie, jeśli producent przewidział 230 V na uzwojenie |
| 400/690 V | Uzwojenie jest przystosowane do wyższego napięcia fazowego | Trójkąt | Na 400 V w gwieździe silnik może nie oddać pełnej mocy |
| Jedno napięcie i jeden schemat | Silnik ma jedną dopuszczalną konfigurację pracy | Zgodnie z rysunkiem producenta | Nie zakładaj możliwości przełączenia gwiazda/trójkąt bez potwierdzenia |
| 3 zaciski robocze | Silnik ma stałe wewnętrzne połączenie | Bez zmiany układu uzwojeń | Zostaje tylko właściwe podłączenie faz i PE |
Jeśli w puszce widzisz sześć zacisków, to zwykle masz realny wybór układu gwiazda lub trójkąt. Jeśli są trzy, nie kombinuję z mostkami na własną rękę. Po takim rozpoznaniu przechodzę do praktycznego montażu i sprawdzam, co dokładnie trzeba połączyć przed pierwszym uruchomieniem.
Podłączenie krok po kroku w typowej instalacji 400 V
W typowej instalacji robię to zawsze w tej samej kolejności. Nie dlatego, że lubię rytuały, tylko dlatego, że przy prądzie trójfazowym błędy kosztują więcej niż przy zwykłym obwodzie jednofazowym.
- Odłącz zasilanie i potwierdź brak napięcia na wszystkich torach, także na obwodach sterowania.
- Otwórz puszkę zaciskową i porównaj mostki z rysunkiem producenta.
- Ustal, czy silnik ma pracować w gwieździe, czy w trójkącie, zgodnie z tabliczką znamionową.
- Podłącz przewody zasilające do zacisków U, V, W albo do odpowiednich wejść sterownika, jeśli pracujesz przez aparat rozruchowy.
- Przewód PE przykręć do zacisku ochronnego i do korpusu silnika.
- Dokręć wszystkie połączenia momentem zalecanym przez producenta i sprawdź, czy nic nie ma luzu.
- Po krótkim uruchomieniu sprawdź kierunek obrotów. Jeśli jest zły, zamień miejscami dowolne dwie fazy.
Przeczytaj również: Jak podłączyć dzwonek w rozdzielni - uniknij najczęstszych błędów
Gdy w kablu są żyły od hamulca lub czujnika
Jeśli oprócz trzech faz i PE masz dodatkowe żyły, nie wrzucaj ich do jednego worka z zasilaniem. Bardzo często są to przewody hamulca 24 V, czujnika temperatury albo ekranu kabla. Ich podłączenie zależy od osobnego schematu, więc tu nie zgaduję. Taki błąd bywa zdradliwy, bo silnik może ruszyć, ale później zaczyna pracować niestabilnie albo w ogóle nie daje się bezpiecznie zatrzymać.
Po takim montażu przechodzę do najważniejszego wyboru: układ gwiazda czy trójkąt. To właśnie on decyduje, czy silnik ruszy lekko, czy od razu zacznie się męczyć.

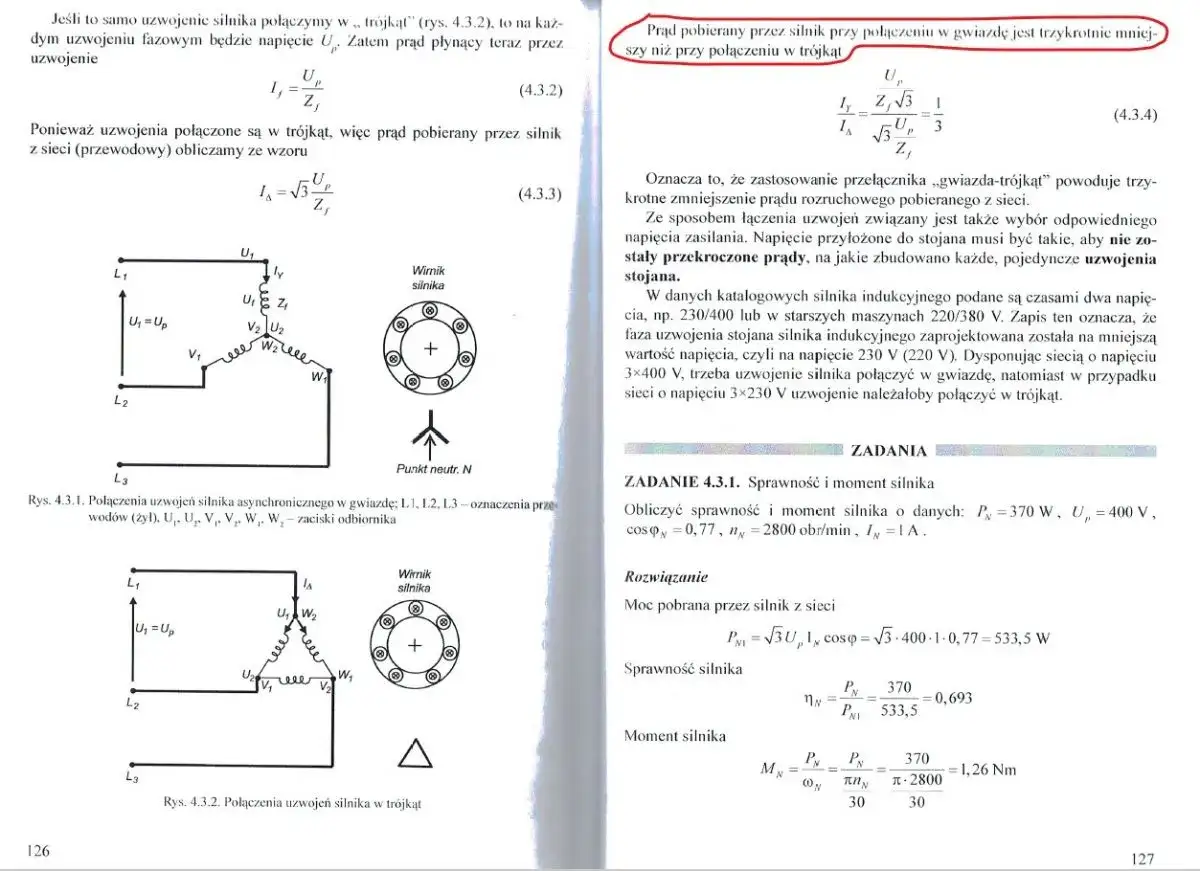

Gwiazda czy trójkąt i kiedy ten wybór decyduje o sukcesie
W praktyce wybór między gwiazdą a trójkątem sprowadza się do jednego pytania: jakie napięcie ma przypadać na pojedyncze uzwojenie. W silniku trójfazowym uzwojenia można łączyć tak, żeby każdy fragment dostał odpowiednią porcję napięcia. I to właśnie dlatego te dwa schematy nie są zamienne bez sprawdzenia tabliczki.
| Układ | Co się dzieje z uzwojeniem | Efekt praktyczny | Kiedy ma sens |
|---|---|---|---|
| Gwiazda | Na każde uzwojenie przypada niższe napięcie | Mniejszy prąd rozruchowy, ale też mniejszy moment | Gdy silnik jest dobrany do pracy w 400 V w gwieździe, np. 230/400 V |
| Trójkąt | Uzwojenia dostają pełniejsze napięcie fazowe | Większy moment i pełna moc pracy | Gdy silnik jest przystosowany do 400 V w trójkącie, np. 400/690 V |
W rozruchu gwiazda-trójkąt ważny jest jeszcze jeden szczegół: przełączenie musi być zgodne z parametrami silnika i styczników. W instrukcjach Nidec i Eaton powtarza się ta sama zasada, że przy zmianie sposobu łączenia uzwojeń zmienia się nie tylko prąd, ale też zachowanie całego napędu. W praktyce źle dobrany przełącznik albo zbyt szybkie przełączenie potrafi wygenerować niepotrzebne udary prądowe.
Najprościej mówiąc: gwiazda pomaga wtedy, gdy chcesz łagodniejszego startu, a trójkąt wtedy, gdy silnik ma pracować z pełną mocą zgodnie z projektem. To prowadzi wprost do błędów, które widzę najczęściej w terenie.
Najczęstsze błędy, które kończą się grzaniem albo złym kierunkiem
Schneider Electric zwraca uwagę, że asymetria faz i słabe styki potrafią przegrzać silnik. Z mojego doświadczenia to jeden z tych problemów, których nie widać na pierwszy rzut oka, a które wracają po kilku minutach albo po kilku dniach pracy.
- Mylenie PE z N - przewód ochronny nie służy do pracy silnika, tylko do bezpieczeństwa.
- Łączenie uzwojeń bez sprawdzenia schematu - to najkrótsza droga do zbyt małego momentu albo przegrzania.
- Luźne zaciski - powodują spadki napięcia, lokalne grzanie i nierówną pracę.
- Zły kierunek obrotów - w napędach pomp, wentylatorów i przenośników to błąd natychmiast widoczny po starcie.
- Za długi lub źle dobrany przewód - przy większej mocy robi różnicę, bo rosną spadki napięcia i straty.
- Ignorowanie asymetrii faz - jeśli jedna faza jest wyraźnie mocniej obciążona, silnik szybciej się grzeje.
Przy pierwszym uruchomieniu nie zostawiam układu bez kontroli. Patrzę na prąd na każdej fazie, słucham pracy łożysk i sprawdzam, czy obudowa nie nagrzewa się zbyt szybko. Jeśli coś odbiega od normy, to nie jest moment na „zobaczymy, czy samo się ułoży”.
Po odfiltrowaniu błędów zostaje jeszcze jeden temat, który często decyduje o trwałości całej instalacji: dobór zabezpieczeń i sposób rozdzielenia obciążenia w rozdzielnicy.
Co jeszcze sprawdzić, żeby silnik pracował równo i nie obciążał jednej fazy
Jeśli traktujesz ten napęd jako część większego układu, a nie tylko pojedynczy odbiornik, musisz myśleć o rozdziale energii w całej instalacji. Silnik sam w sobie może działać poprawnie, ale jeśli dołożysz go do już mocno obciążonej fazy, pojawią się spadki napięcia, gorszy start i większe ryzyko wybijania zabezpieczeń.
- Sprawdź, czy zabezpieczenie nadprądowe i wyłącznik silnikowy są dobrane do prądu znamionowego z tabliczki.
- Upewnij się, że przewód PE ma ciągłość aż do rozdzielnicy i nie jest tylko „na oko” dokręcony.
- Po rozruchu obserwuj silnik przez kilka minut, a nie tylko przez pierwszy obrót wału.
- Jeśli napęd pracuje długo i z dużym obciążeniem, kontroluj temperaturę obudowy i stan wentylacji.
- W większej instalacji rozłóż odbiory tak, żeby jedna faza nie niosła większości ciężkich maszyn, pomp i grzałek.
To właśnie tutaj często wychodzi praktyczna różnica między „silnik działa” a „silnik działa stabilnie przez lata”. W instalacjach z fotowoltaiką, warsztatem albo gospodarstwem rolnym ten balans jest szczególnie odczuwalny, bo każdy większy odbiornik wpływa na to, jak rozkłada się energia między fazami.
Jeżeli po pierwszym uruchomieniu prąd na jednej fazie wyraźnie odstaje od pozostałych, nie ignoruję tego. To zwykle nie jest drobiazg, tylko sygnał, że układ wymaga korekty albo że instalacja jest zbyt słaba na ten konkretny napęd. Właśnie taka kontrola daje najwięcej spokoju przy całym podłączeniu.
