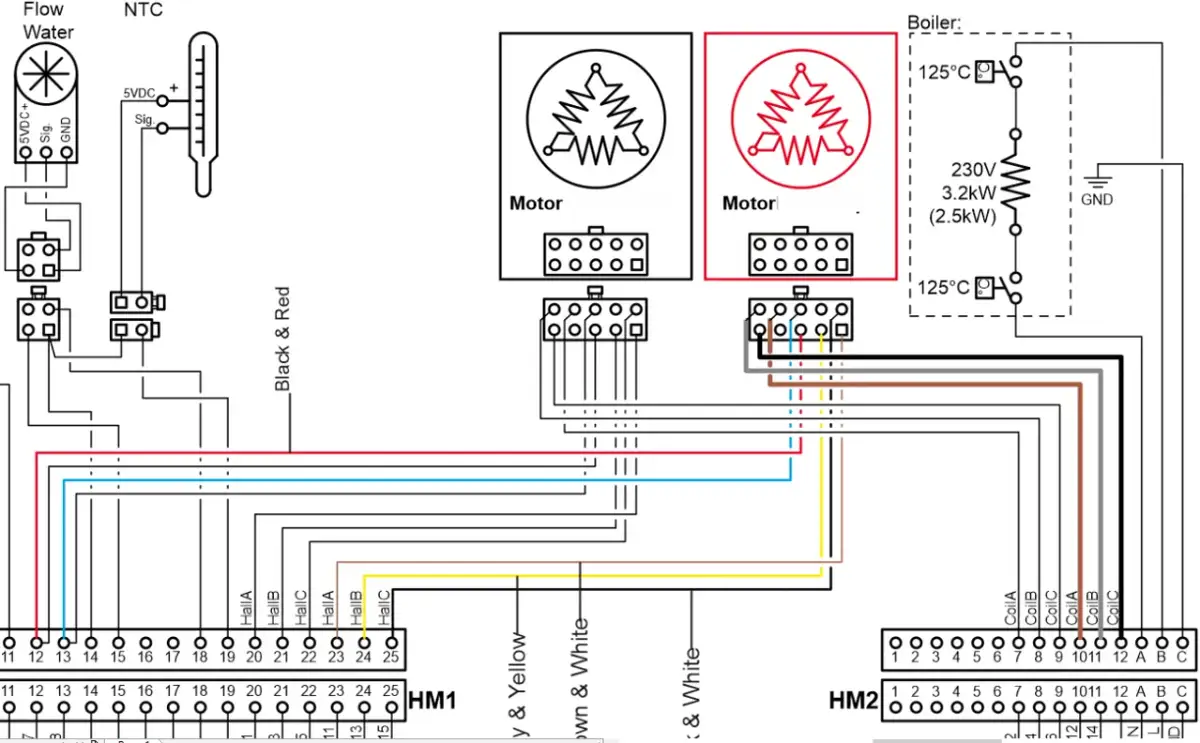

Podłączenie silnika trójfazowego z pięcioma przewodami nie polega na zgadywaniu po kolorach, tylko na odczytaniu tabliczki znamionowej, schematu w puszce zaciskowej i poprawnym ustawieniu mostków. Poniżej pokazuję, jak rozpoznać układ przewodów, kiedy zastosować gwiazdę, kiedy trójkąt i jak bezpiecznie uruchomić napęd po stronie zasilania. Dla mnie najważniejsze jest jedno: przy takim połączeniu błąd kosztuje nie tylko czas, ale często także uzwojenie albo zabezpieczenie w rozdzielnicy.
Najpierw sprawdź schemat, a dopiero potem podłącz przewody
- W silniku trójfazowym 5 żył to zwykle 3 fazy, PE i jedna żyła pomocnicza, a nie pięć przewodów zasilających uzwojenia.
- O tym, czy układ ma pracować w gwiazdę, czy w trójkąt, decyduje tabliczka znamionowa, a nie sam kolor kabla.
- Przewód ochronny PE podłączam zawsze do korpusu silnika, przed jakimikolwiek próbami uruchomienia.
- Jeśli piąta żyła obsługuje hamulec, czujnik albo ekran, trzeba ją prowadzić wyłącznie zgodnie ze schematem producenta.
- Kierunek obrotów sprawdza się krótkim testem, a ewentualną zmianę robi przez zamianę dwóch faz.
Co oznacza pięć przewodów przy silniku trójfazowym
Najczęściej pięciożyłowy kabel do silnika oznacza po prostu trzy żyły fazowe, przewód ochronny PE i jedną żyłę dodatkową. Ta piąta żyła nie musi być w ogóle częścią zasilania uzwojeń. W praktyce bywa rezerwą, przewodem do hamulca, czujnika temperatury, termika albo innym elementem pomocniczym, zależnie od modelu silnika.
Ja zawsze zaczynam od prostego rozróżnienia: silnik potrzebuje zasilania trójfazowego i ochrony przeciwporażeniowej, a wszystko ponad to musi wynikać z dokumentacji. Nie zakładam, że niebieski przewód jest neutralny, bo w klasycznym silniku trójfazowym neutralny zwykle w ogóle nie jest używany.
| Żyła | Najczęstsza rola | Co z nią zrobić |
|---|---|---|
| L1, L2, L3 | Zasilanie fazowe | Podłączyć do zacisków silnika zgodnie ze schematem |
| PE | Ochrona przeciwporażeniowa | Podłączyć do śruby uziemiającej na korpusie |
| N | Neutralny | Tylko jeśli producent przewidział go do zasilania dodatków |
| 5. żyła pomocnicza | Hamulec, czujnik, ekran albo rezerwa | Podłączyć wyłącznie według dokumentacji, nie „na oko” |
W oznaczeniach kabli spotkasz też skróty typu 5G i 5x. Pierwszy zwykle oznacza pięć żył z uwzględnieniem przewodu ochronnego, drugi pięć żył bez wyróżnienia PE. To drobny detal, ale w praktyce pomaga od razu odróżnić kabel z ochroną od kabla, który wymaga osobnego przewodu ochronnego. Z takiego rozróżnienia łatwiej przejść do tabliczki znamionowej i zacisków silnika.
Jak odczytać tabliczkę i schemat w puszce zaciskowej
W silniku trójfazowym najważniejsza jest tabliczka znamionowa. To ona mówi, przy jakim napięciu i w jakim układzie uzwojenia mają pracować. Same oznaczenia U1, V1, W1 oraz U2, V2, W2 odnoszą się do końców uzwojeń, a nie do koloru przewodu. Jeśli nie widzę czytelnego schematu na pokrywie puszki, nie zgaduję, tylko szukam dokumentacji producenta albo zatrzymuję pracę.
| Oznaczenie na tabliczce | Co zwykle oznacza | Typowy układ przy sieci 400 V |
|---|---|---|
| 230/400 V | Uzwojenie znamionowe 230 V | Gwiazda |
| 400/690 V | Uzwojenie znamionowe 400 V | Trójkąt |
| Jedno napięcie znamionowe | Silnik przewidziany do jednego konkretnego układu | Tylko zgodnie z dokumentacją producenta |
Jeżeli masz standardową sieć 400 V w Polsce, to właśnie ten zapis decyduje o wszystkim. Silnik 230/400 V na 400 V podłączam w gwiazdę, a silnik 400/690 V na 400 V zwykle w trójkąt. To częsty punkt pomyłki, bo wiele osób odwraca tę zasadę i potem dziwi się, że silnik grzeje się albo nie ma mocy.
W puszce zaciskowej najczęściej zobaczysz sześć zacisków uzwojeń i osobny zacisk PE. W klasycznym układzie trzy końce uzwojeń łączy się mostkami, a trzy pozostałe prowadzi na fazy. Jeśli układ na pokrywie puszki nie pasuje do standardowego rysunku, nie wymuszam połączeń na siłę. Najpierw dopasowuję się do schematu producenta, bo to on rozstrzyga, jak silnik został wykonany.
Gwiazda czy trójkąt w praktyce
Wybór między gwiazdą a trójkątem nie jest kwestią gustu, tylko zgodności napięć. Gwiazda obniża napięcie przypadające na pojedyncze uzwojenie, a trójkąt daje pełne napięcie na każde uzwojenie. Dlatego jeden układ jest właściwy dla konkretnego napięcia sieci, a drugi nie.
| Układ | Kiedy ma sens | Jak to wygląda w puszce | Co daje |
|---|---|---|---|
| Gwiazda | Gdy napięcie sieci jest wyższe niż napięcie pojedynczego uzwojenia | Trzy końce uzwojeń są zwarte razem, fazy idą na trzy pozostałe zaciski | Niższy prąd i łagodniejsza praca |
| Trójkąt | Gdy napięcie sieci odpowiada napięciu znamionowemu uzwojeń | Uzwojenia tworzą pętlę według schematu producenta | Pełna moc znamionowa silnika |
W klasycznym układzie zacisków 6-polowych spotkasz często opis U1, V1, W1 oraz U2, V2, W2. Dla gwiazdy łączysz trzy końce razem, a zasilanie podajesz na trzy pozostałe zaciski. Dla trójkąta mostki układa się tak, by uzwojenia zamknęły się w obwód, ale dokładny rozkład mostków zawsze sprawdzam na pokrywie puszki. To ważniejsze niż pamięć „z książki”, bo producenci potrafią stosować różne rozmieszczenie zacisków.
Jeśli silnik pracuje w układzie z rozdzielnicy, z falownika albo z instalacji z magazynem energii, pamiętam jeszcze o prądzie rozruchowym. Sama moc znamionowa nie wystarczy do oceny, czy zasilanie to udźwignie. W takich układach łatwo o pozornie drobne błędy, które potem wybijają zabezpieczenie lub przeciążają przetwornicę.
Jak podłączyć silnik krok po kroku
Ja robię to w tej kolejności, bo skraca czas i ogranicza ryzyko pomyłki:
- Odłączam zasilanie i sprawdzam brak napięcia miernikiem, a nie tylko wyłącznikiem.
- Otwieram puszkę zaciskową i porównuję rysunek na pokrywie z tabliczką znamionową.
- Najpierw podłączam PE do śruby ochronnej na korpusie silnika.
- Ustawiam mostki zgodnie z układem gwiazdy albo trójkąta.
- Przewody L1, L2 i L3 podłączam do właściwych zacisków zasilających.
- Piątą żyłę podłączam tylko wtedy, gdy dokumentacja wyraźnie wskazuje jej funkcję; jeśli jest niewykorzystana, końcówkę izoluję.
- Dokręcam zaciski z momentem podanym przez producenta i sprawdzam, czy przewody nie są naprężone.
- Zamykam puszkę, wykonuję krótki test i obserwuję pracę silnika przez pierwsze minuty.
Jeżeli piąta żyła ma zasilać hamulec albo czujnik, nie wolno jej wrzucać do jednego worka z przewodami mocy. To osobny obwód, który zwykle wymaga własnego zacisku, a czasem także osobnego napięcia. Nie łączę jej też z PE ani z neutralnym „na próbę”, bo taki skrót potrafi uszkodzić osprzęt i wprowadzić niebezpieczne napięcie tam, gdzie nie powinno go być.
W praktyce najwięcej szkód robi pośpiech: ktoś widzi pięć przewodów, zakłada, że wszystko jest już jasne, i pomija etap identyfikacji. A właśnie ten etap odróżnia bezpieczne podłączenie od przypadkowego zwarcia.
Jak sprawdzić kierunek obrotów i zabezpieczyć układ
Po złożeniu połączeń robię krótki test kierunku obrotów. Jeśli silnik obraca się odwrotnie, odłączam zasilanie i zamieniam miejscami dwie dowolne fazy. To prosty zabieg, ale wykonuję go tylko po pełnym zatrzymaniu maszyny i przy pewności, że napęd nie uruchomi się samoczynnie.
Równie ważne jest zabezpieczenie obwodu. Przekaźnik przeciążeniowy ustawiam na prąd z tabliczki znamionowej, nie „na wyczucie”. Wyłącznik nadprądowy, zabezpieczenie silnikowe i przekrój przewodu dobieram do rzeczywistego prądu rozruchowego oraz długości linii. Przy długich odcinkach przewodu spadek napięcia potrafi być większym problemem niż sam silnik.
Jeżeli napęd jest zasilany z falownika, pamiętam o jednej zasadzie: nie przełączam przewodów wyjściowych pod napięciem i nie zmieniam układu „na szybko”, bo układ energoelektroniczny reaguje na to dużo gorzej niż klasyczna rozdzielnica. W instalacjach off-grid albo hybrydowych to samo dotyczy wyjścia inwertera. Liczy się nie tylko moc, ale też stabilność pracy przy starcie i chwilowym przeciążeniu.
Najczęstsze błędy, które kosztują najwięcej
Najwięcej awarii widzę nie przy samym podłączeniu, tylko przy założeniach, które ktoś zrobił zbyt wcześnie. Poniżej zebrałem błędy, które pojawiają się najczęściej i które naprawdę mają znaczenie.
| Błąd | Skutek | Jak zrobić to lepiej |
|---|---|---|
| Założenie, że piąta żyła to neutralny | Ryzyko błędnego podłączenia osprzętu | Sprawdzić schemat i funkcję przewodu w dokumentacji |
| Brak podłączenia PE | Zagrożenie porażeniem i uszkodzeniem obudowy | PE podłączyć jako pierwszy i sprawdzić ciągłość połączenia |
| Zły wybór gwiazdy lub trójkąta | Przegrzewanie, niski moment, zadziałanie zabezpieczenia | Trzymać się tabliczki znamionowej i schematu na pokrywie |
| Luźne zaciski | Grzanie, spadki napięcia, niestabilna praca | Dokręcić połączenia i skontrolować je po teście |
| Mieszanie kolorów bez pomiaru | Niepewny układ i możliwe zwarcie | Identyfikować przewody miernikiem, nie samym kolorem |
Ja zatrzymuję się i wzywam elektryka wtedy, gdy brakuje czytelnej tabliczki znamionowej, w silniku są dodatkowe elementy, których nie da się jednoznacznie rozpoznać, albo instalacja jest stara i kolory przewodów nie odpowiadają współczesnym standardom. To nie jest przesada. W takich przypadkach jedna pomyłka w rozdzielnicy potrafi wygenerować większy koszt niż sama naprawa silnika.
Warto też uważać na sytuacje, w których silnik pracuje w układzie rozdziału energii z ograniczoną mocą źródła, na przykład z przetwornicy albo małej instalacji z magazynem energii. Tam margines błędu bywa mniejszy niż w klasycznej sieci, więc testy warto robić krócej, ale dokładniej.
Ostatnia kontrola przed uruchomieniem, która oszczędza czas i uzwojenia
Zanim uznam, że temat jest zamknięty, robię jeszcze jedną kontrolę: PE ma być ciągły, mostki mają odpowiadać napięciu z tabliczki, a piąta żyła ma mieć jasno określoną funkcję albo być bezpiecznie odizolowana. Dopiero potem podaję napięcie i obserwuję, czy silnik startuje bez nadmiernego hałasu, drgań i przegrzewania.
Jeśli po kilku minutach pracy obudowa nie robi się nienaturalnie gorąca, prąd mieści się w zakresie znamionowym, a kierunek obrotów jest prawidłowy, układ jest zwykle ustawiony poprawnie. W takich napędach nie ma magii: liczy się schemat, porządek przy mostkach i cierpliwa kontrola przed pierwszym startem. To właśnie te trzy rzeczy najczęściej decydują, czy silnik będzie pracował bez problemu, czy zamieni zwykłe uruchomienie w kosztowną poprawkę.
