Dobrze zaprojektowane uziemienie domu decyduje nie tylko o tym, czy zadziała ochrona przeciwporażeniowa, ale też o bezpieczeństwie elektroniki, fotowoltaiki i całej rozdzielnicy. W praktyce rozstrzyga, jak zachowa się instalacja przy przebiciu izolacji, przepięciu albo awarii urządzenia. Poniżej wyjaśniam, jak to działa, jaki uziom ma sens w nowym i starszym budynku, ile to kosztuje oraz na co zwrócić uwagę przy odbiorze.
Najważniejsze rzeczy, które warto zapamiętać
- Uziom nie jest dodatkiem do instalacji, tylko jej podstawą bezpieczeństwa.
- W nowym domu najczęściej najlepiej sprawdza się uziom fundamentowy, a przy modernizacji otokowy albo szpilkowy.
- Wyłącznik różnicowoprądowy pomaga chronić ludzi, ale nie zastępuje poprawnego uziemienia.
- W instalacji trzeba myśleć też o GSU, połączeniach wyrównawczych i ogranicznikach przepięć.
- Po wykonaniu uziomu liczą się pomiary i protokół, a nie samo „wkopanie metalu w ziemię”.
- Przy fotowoltaice, pompie ciepła i ładowarce EV poprawne uziemienie staje się jeszcze ważniejsze.
Po co to jest i co właściwie chroni
Ja patrzę na to tak: uziom ma stworzyć dla prądu kontrolowaną drogę odpływu, kiedy w instalacji pojawi się awaria albo niebezpieczne napięcie na obudowie urządzenia. Dzięki temu zabezpieczenia mają szansę zadziałać szybko, a człowiek nie staje się „najłatwiejszą drogą” dla prądu.
W domu chodzi głównie o trzy rzeczy. Po pierwsze o ochronę przeciwporażeniową, czyli zmniejszenie ryzyka, że ktoś zostanie porażony przez uszkodzoną pralkę, piekarnik albo pompę obiegową. Po drugie o stabilizację potencjałów w całej instalacji, co ma znaczenie przy rozdziale obwodów w rozdzielnicy i przy pracy urządzeń elektronicznych. Po trzecie o współpracę z ochroną przepięciową i odgromową, jeśli budynek ją ma.
W polskich warunkach budowlanych nie chodzi o jeden „magiczny pręt”. Skuteczny system opiera się na uziomie, przewodzie ochronnym PE, głównej szynie uziemiającej oraz połączeniach wyrównawczych. To właśnie one spajają metalowe elementy budynku, instalację elektryczną i urządzenia w jedną bezpieczną całość. Żeby zobaczyć, jak to się przekłada na codzienną pracę instalacji, trzeba jeszcze spojrzeć na rozdzielnicę i różnicówki.
Jak współpracuje z rozdzielnicą, RCD i ogranicznikami przepięć
W typowym domu jednorodzinnym widać to w praktyce bardzo wyraźnie. Zasilanie trafia do rozdzielnicy, tam następuje rozdział obwodów, a przewód ochronny PE prowadzi do wspólnego punktu odniesienia, czyli GSU. To właśnie tam zbiegają się najważniejsze połączenia ochronne i wyrównawcze.
- PE to przewód ochronny, który łączy obudowy urządzeń z układem ochrony.
- N to przewód neutralny, czyli roboczy tor prądu.
- PEN występuje w niektórych układach zasilania jako połączenie funkcji ochronnej i neutralnej, a potem bywa rozdzielany na PE i N.
- RCD działa jako ochrona dodatkowa i odłącza obwód przy prądzie upływu, najczęściej 30 mA w instalacjach domowych.
- SPD, czyli ogranicznik przepięć, odprowadza część energii przepięcia do ziemi, ale tylko wtedy, gdy ma poprawnie wykonane połączenie z uziomem.
Do tego dochodzi jeszcze temat połączeń wyrównawczych. Łączy się nimi metalowe rury, elementy konstrukcji, instalację wodną czy CO oraz inne dostępne części przewodzące, żeby ograniczyć różnice potencjałów. To właśnie one często decydują o tym, czy instalacja jest naprawdę „spokojna” przy awarii. Skoro baza jest jasna, można przejść do pytania, które inwestor zadaje najczęściej: jaki uziom wybrać.
Który uziom wybrać w nowym domu, a który przy modernizacji
| Rodzaj uziomu | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy dom, etap fundamentów | Najtrwalszy, zwykle najłatwiejszy do wbudowania, bez dużych robót ziemnych po fakcie | Trzeba go zaplanować zanim zniknie w betonie; później nie da się go łatwo poprawić |
| Otokowy | Istniejący budynek albo brak możliwości wykorzystania fundamentów | Da się dołożyć po latach, dobrze sprawdza się jako uzupełnienie systemu | Wymaga wykopów wokół domu i zależy od warunków gruntowych |

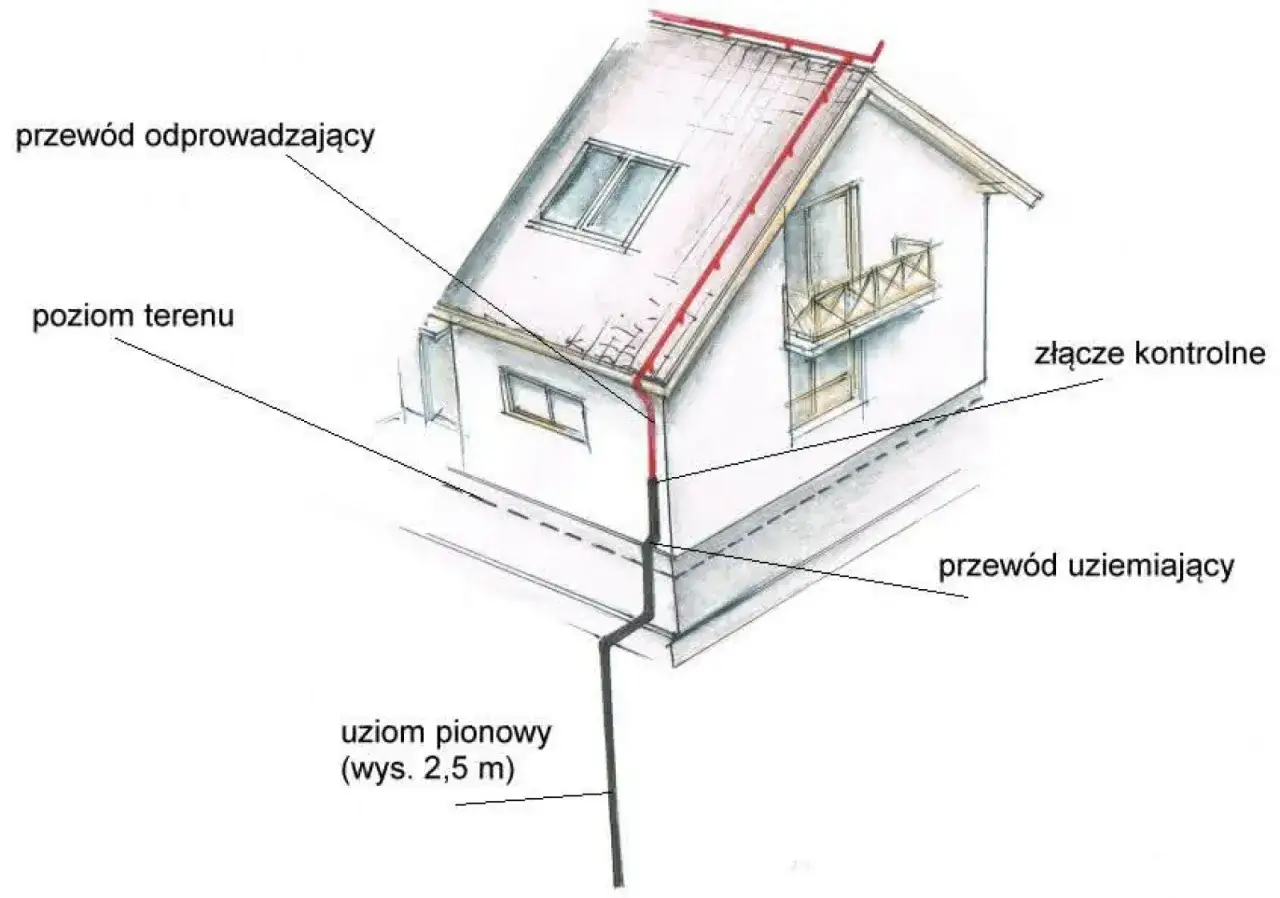

| Szpilkowy | Szybka modernizacja, działka z dobrym gruntem, ograniczone miejsce | Najmniej inwazyjny przy małej ingerencji w otoczenie | W suchym lub piaszczystym gruncie często trzeba go rozbudować, żeby uzyskać sensowny efekt |
W nowym budynku najrozsądniej myśleć o uziomie fundamentowym, bo przepisy i praktyka budowlana właśnie do tego najczęściej prowadzą. W istniejącym domu lepiej sprawdza się otok albo zestaw szpilek, ale tu zawsze patrzę na grunt, miejsce wokół domu i to, czy później będzie dostęp do kontroli. Zdarza się też układ mieszany, gdy fundament daje bazę, a otok poprawia parametry całego systemu.
Najważniejsze jest jedno: nie wybiera się uziomu „z katalogu”, tylko pod konkretny budynek, etap budowy i przyszłe obciążenia instalacji. To prowadzi już prosto do pytania, jak taki system powinien być wykonany od strony technicznej.
Jak wygląda poprawne wykonanie krok po kroku

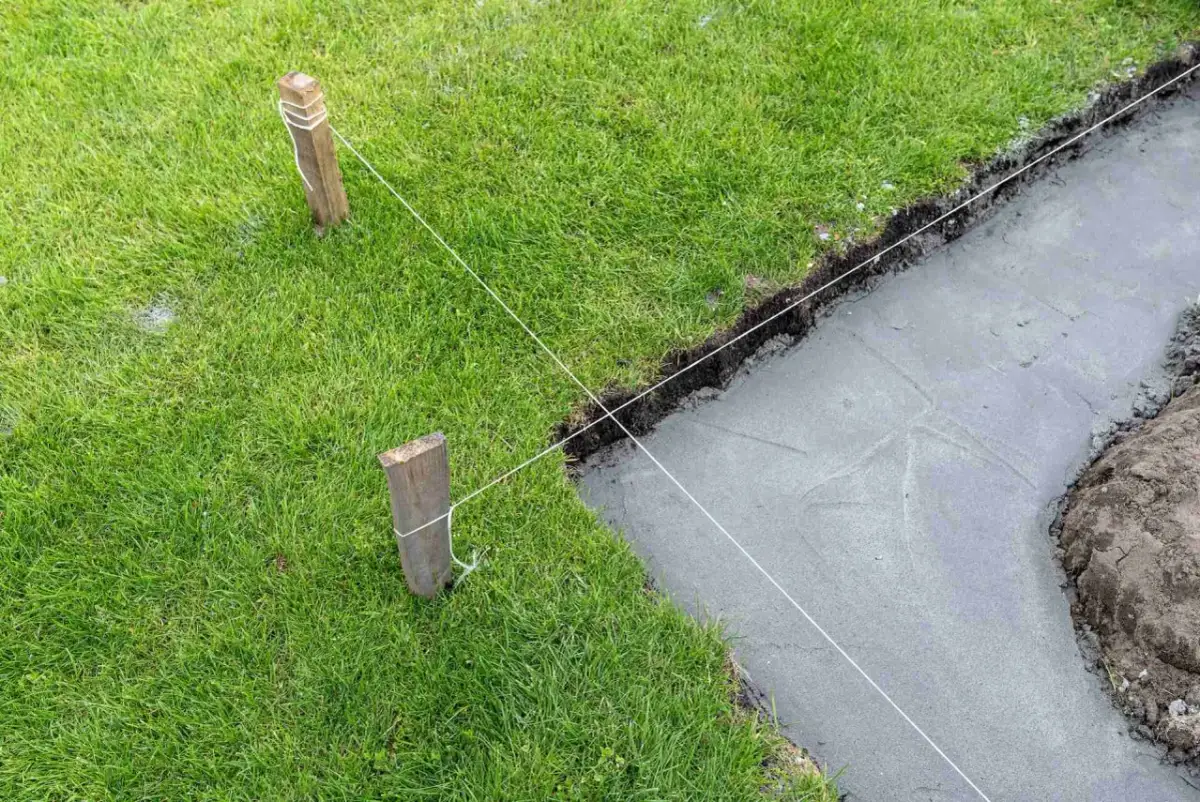

Na etapie fundamentów
Przy nowej budowie najlepiej myśleć o tym już na etapie projektu i zbrojenia. W praktyce stosuje się bednarkę lub inne elementy przewodzące w betonie, a następnie wyprowadza się je do miejsca, w którym później da się zrobić kontrolę i połączenie z GSU. Często spotykany materiał to bednarka FeZn 25x4 mm, a przy elementach odgromowych pojawia się też drut Fe/Zn 8 mm.
- Ustala się przebieg uziomu i miejsce wyprowadzenia do złącza kontrolnego.
- Wykonuje się ciągłość połączeń w fundamencie lub zbrojeniu.
- Wyprowadza się przewód do GSU i dalej do rozdzielnicy głównej.
- Łączy się uziom z połączeniami wyrównawczymi oraz, jeśli trzeba, z instalacją odgromową.
- Po zakończeniu prac robi się pomiary i dokumentację fotograficzną przed zasypaniem lub zabudową elementów ukrytych.
Przeczytaj również: Ile kosztuje założenie skrzynki elektrycznej? Sprawdź ukryte koszty!
W istniejącym budynku
Jeśli dom już stoi, kluczowe jest ograniczenie ingerencji w konstrukcję i otoczenie. Tu w grę wchodzi najczęściej uziom otokowy albo szpilkowy, a później doprowadzenie połączenia do GSU. W starszych instalacjach bardzo często wychodzi też potrzeba uporządkowania rozdziału PEN, sprawdzenia przewodów ochronnych i poprawienia połączeń wyrównawczych. Samo wbicie pręta bez pomiarów i bez sensownego podłączenia do reszty instalacji niewiele daje.
Wykonanie warto zakończyć protokołem z pomiarów, bo to on zamyka temat technicznie i formalnie. Bez niego trudno ocenić, czy system rzeczywiście spełnia swoją funkcję. A skoro mowa o zakończeniu prac, czas przejść do pieniędzy, bo to drugie pytanie, które inwestorzy zadają niemal od razu.
Ile to kosztuje i co podnosi cenę
Na koszt wpływa przede wszystkim rodzaj uziomu, dostęp do terenu, rodzaj gruntu, długość przewodów i to, czy prace są robione na etapie budowy, czy jako modernizacja. W 2026 roku różnice są spore, ale nadal mówimy o wydatku relatywnie małym w porównaniu z całą inwestycją budowlaną.
| Zakres | Orientacyjny koszt | Co najczęściej wchodzi w cenę |
|---|---|---|
| Uziom fundamentowy | około 2000–2700 zł | Materiał, montaż w fundamencie, wyprowadzenie do GSU |
| Uziom otokowy | około 2500–5000 zł | Bednarka, wykopy, połączenia, robocizna, często większa ilość prac ziemnych |
| Uziom szpilkowy | od około 350–800 zł za prosty wariant, a przy bardziej rozbudowanym układzie nawet 3900–4500 zł | Pręty, złącza, montaż, czasem rozbudowa o kolejne elementy, jeśli grunt jest wymagający |
| Pomiar rezystancji uziemienia | najczęściej kilkadziesiąt złotych za punkt, a przy całym domu zwykle kilka setek złotych z dojazdem i protokołem | Badanie, protokół, dojazd, liczba punktów pomiarowych |
Ja uczciwie patrzę na to tak: najtańszy na papierze nie zawsze jest najtańszy w praktyce. Jeśli grunt jest słaby, a instalacja później ma obsługiwać fotowoltaikę, pompę ciepła albo ładowarkę samochodu, oszczędzanie na samym uziomie szybko wraca w postaci poprawek. Warto też pamiętać, że wycena jednej firmy może obejmować sam materiał, a innej materiał, pomiar i dokumentację. To nie są te same oferty, nawet jeśli kwota wygląda podobnie.
Niższy koszt bywa uzasadniony tylko wtedy, gdy projekt jest prosty i dobrze przemyślany. Jeśli nie ma projektu, nie ma pomiarów albo nie ma dostępu do złącza kontrolnego, ryzyko przepłacenia rośnie dopiero później. Tych błędów da się jednak uniknąć, jeśli od początku wiesz, gdzie instalacje najczęściej zawodzą.
Jakie błędy najczęściej psują cały system
- Brak pomiarów końcowych - bez nich nie wiadomo, czy uziom rzeczywiście działa, a nie tylko „jest”.
- Słabe albo prowizoryczne połączenia - skręcanie zamiast właściwych złączy i trwałych połączeń to proszenie się o problemy po kilku latach.
- Zły materiał - elementy nieodporne na korozję potrafią pogorszyć parametry szybciej, niż inwestor się spodziewa.
- Zbyt płytkie ułożenie - grunt przy powierzchni mocniej wysycha i zmienia parametry sezonowo.
- Uznanie metalowej rury wodociągowej za jedyny uziom - przepisy dopuszczają takie rozwiązanie tylko warunkowo, więc nie traktowałbym go jako bazy całego systemu.
- Brak GSU lub brak połączeń wyrównawczych - wtedy pojedynczy uziom nie rozwiązuje problemu różnic potencjałów w domu.
- Dołożenie nowych urządzeń bez przeglądu starej instalacji - fotowoltaika, magazyn energii czy EV potrafią obnażyć stare błędy w ochronie.
Najwięcej szkód robi myślenie „przecież coś już jest, więc temat zamknięty”. W ochronie przeciwporażeniowej to działa odwrotnie: jeśli nie ma pomiaru, dokumentacji i ciągłości połączeń, instalacja może wyglądać poprawnie, a mimo to nie chronić tak, jak powinna. To szczególnie ważne, gdy dom zaczyna pracować z instalacjami nowej generacji.
Dlaczego ma to znaczenie przy fotowoltaice, pompie ciepła i ładowarce EV
Im więcej elektroniki i urządzeń dużej mocy w domu, tym bardziej rośnie znaczenie stabilnego punktu odniesienia dla całej instalacji. Fotowoltaika, falownik, magazyn energii, pompa ciepła i ładowarka EV nie wybaczają przypadkowego wykonania połączeń ochronnych. W wytycznych projektowych dla instalacji PV przewody uziemiające prowadzi się do GSU, a potem do złącza kontrolnego i dalej do uziomu - to pokazuje, że ten element naprawdę trzeba zaplanować, a nie tylko „dopiąć na końcu”.
W praktyce przy takich systemach liczą się trzy rzeczy. Po pierwsze ciągłość przewodów PE i połączeń wyrównawczych. Po drugie poprawna współpraca z ogranicznikami przepięć, bo bez dobrego uziomu ich skuteczność spada. Po trzecie miejsce na przyszłe modernizacje, bo dokładanie magazynu energii albo dodatkowego falownika do starej instalacji często wymusza poprawki, które przy budowie kosztowałyby ułamek tej kwoty.
Przy ochronie odgromowej i bardziej rozbudowanych układach projektowych często pojawia się też bardzo niski wymóg rezystancji uziemienia, a w części wytycznych przewija się wartość 10 Ω jako punkt odniesienia dla instalacji odgromowej. Nie traktuję tego jako uniwersalnej liczby dla każdego domu, ale jako sygnał, że im bardziej rozbudowana instalacja, tym większe znaczenie mają pomiary i dobór rozwiązania pod konkretny projekt. Właśnie tu widać najlepiej, że uziemienie nie jest osobnym dodatkiem, tylko częścią większej układanki energetycznej domu.
Co dopilnować przed odbiorem, żeby instalacja działała także po latach
Przed odbiorem sprawdziłbym przede wszystkim trzy dokumenty i dwa detale techniczne. Potrzebny jest protokół z pomiaru rezystancji uziemienia i ciągłości połączeń, dokumentacja zdjęciowa ukrytych elementów oraz jasne wskazanie, gdzie znajduje się złącze kontrolne. Bez tego późniejsza diagnostyka bywa niepotrzebnie trudna.
- Sprawdź, czy GSU jest rzeczywiście połączona z przewodem PE i połączeniami wyrównawczymi.
- Upewnij się, że złącze kontrolne jest dostępne także po zakończeniu prac wykończeniowych.
- Poproś o wyniki pomiarów, a nie tylko o informację, że „wszystko jest dobrze”.
- Zachowaj dokumentację na przyszłość, zwłaszcza jeśli planujesz fotowoltaikę, magazyn energii albo ładowarkę EV.
- Pamiętaj o okresowych kontrolach - GUNB przypomina, że pięcioletnie badanie obejmuje także instalację elektryczną i piorunochronną, w tym stan połączeń oraz uziemień.
Jeśli chcesz uniknąć kosztownych poprawek, myśl o uziomie razem z rozdzielnicą, połączeniami wyrównawczymi i przyszłymi odbiornikami dużej mocy. To jeden z tych elementów, których nie widać na co dzień, ale które najmocniej decydują o bezpieczeństwie domu, gdy pojawia się awaria, burza albo modernizacja instalacji.
