Dobrze wykonane uziemienie decyduje o tym, czy instalacja elektryczna zadziała bezpiecznie przy awarii, przepięciu albo uszkodzeniu izolacji. W praktyce chodzi nie tylko o sam przewód ochronny, ale też o układ sieci, połączenia wyrównawcze, ochronę przeciwprzepięciową i sensowne wykonanie całego obwodu od rozdzielnicy po urządzenia końcowe. Ten tekst porządkuje temat z perspektywy domu, rozdziału energii i fotowoltaiki, bez zbędnej teorii, ale z konkretami, które naprawdę pomagają podjąć dobre decyzje.
Najpierw bezpieczeństwo, potem dobór układu i dopiero szczegóły wykonania
- Połączenie z ziemią ma przede wszystkim zapewnić szybkie zadziałanie zabezpieczeń i ograniczyć napięcie dotykowe na metalowych częściach.
- W praktyce w Polsce najczęściej spotyka się układy TN-C-S i TN-S, a miejscami także TT.
- Nie wystarczy sam uziom. Liczą się też połączenia wyrównawcze, PE, PEN, RCD i ograniczniki przepięć.
- W fotowoltaice nie zawsze trzeba dołączać ramę modułu do instalacji uziemiającej, ale konstrukcja montażowa i wymagania producenta mają znaczenie.
- Najczęstsze błędy to za długie przewody, brak ciągłości połączeń i traktowanie jednego elementu jak cudownego zabezpieczenia.
- Najlepszy efekt daje projekt wykonany od początku razem z elektrykiem, a przy PV także z uwzględnieniem ochrony odgromowej.
Co robi połączenie z ziemią w instalacji elektrycznej
Jeśli mam wskazać jedną rzecz, która często jest niedoceniana, to jest nią właśnie tor ochronny. On nie służy do „zbierania prądu do gruntu” w uproszczonym, potocznym sensie. Jego zadanie jest bardziej prozaiczne i ważniejsze: stworzyć kontrolowaną drogę dla prądu uszkodzeniowego, wyrównać potencjały i sprawić, by zabezpieczenia odcięły obwód zanim obudowa urządzenia stanie się niebezpieczna.
W praktyce to oznacza trzy rzeczy. Po pierwsze, metalowe części, które mogą znaleźć się pod napięciem w razie awarii, muszą być połączone z przewodem ochronnym. Po drugie, elementy przewodzące w budynku, takie jak rury, konstrukcje stalowe czy obudowy urządzeń, powinny trafić do układu połączeń wyrównawczych. Po trzecie, całość musi być spójna, bo pojedynczy brak ciągłości potrafi unieważnić sens dobrze dobranych zabezpieczeń.
W nowoczesnych instalacjach bardzo ważne jest rozróżnienie dwóch pojęć: ochronnego i funkcjonalnego uziemiania. Pierwsze ma chronić ludzi i sprzęt. Drugie służy poprawnej pracy elektroniki, systemów sterowania czy falowników. Te obszary często się spotykają, ale nie wolno ich mieszać bezrefleksyjnie, bo różne urządzenia mają różne wymagania. Następna sekcja pokazuje, jak to wygląda w realnych sieciach i dlaczego rodzaj układu ma znaczenie.
Jakie układy sieci spotyka się w Polsce
W dokumentacji technicznej i praktyce instalacyjnej najczęściej wracają trzy rodzaje układów: TN, TT i IT. Jak wskazują materiały Schneider Electric o zasadach earthing, w układach TN jeden punkt systemu jest bezpośrednio połączony z ziemią, a dostępne części przewodzące są do niego dołączone przewodami ochronnymi. To właśnie dlatego sposób rozdziału przewodu ochronnego i neutralnego ma tak duże znaczenie dla bezpieczeństwa.
| Układ | Jak działa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| TN-C | Przewód PEN łączy funkcję ochronną i neutralną. | Starsze odcinki sieci i część istniejących przyłączy. | Nie wolno traktować go jak wygodnego miejsca na dowolne przeróbki. |
| TN-C-S | PEN jest rozdzielany na PE i N w jednym punkcie instalacji. | Najczęstszy model w budynkach mieszkalnych. | Po rozdziale nie miesza się już funkcji PE i N. |
| TN-S | PE i N są prowadzone osobno od początku. | Nowe instalacje, obiekty z lepszym standardem ochrony. | Wymaga uporządkowanego projektu i dobrego wykonania. |
| TT | Obiekt ma własny uziom, a ochrona opiera się mocno na RCD. | Część przyłączy i obiektów o takiej konfiguracji sieci. | Tu szczególnie liczy się jakość lokalnego uziomu i różnicówki. |
| IT | Punkt neutralny jest izolowany lub połączony z ziemią przez impedancję. | Obiekty, gdzie ciągłość zasilania jest krytyczna, np. wybrane obszary przemysłu. | Wymaga monitorowania stanu izolacji, a nie tylko zwykłego podejścia „jak w domu”. |
W polskiej dystrybucji energii ważny jest jeszcze jeden szczegół: standardy operatorów traktują uziemianie przewodu PEN bardzo konkretnie, a nie jako ozdobnik projektu. W materiałach TAURON Dystrybucja wprost opisuje się uziemianie PEN w sieci TN-C, co dobrze pokazuje, że poprawny punkt rozdziału i sposób prowadzenia przewodów mają znaczenie systemowe, a nie wyłącznie „montażowe”.
Jeżeli chcesz myśleć o instalacji zdroworozsądkowo, patrz najpierw na układ sieci, a dopiero potem na pojedyncze urządzenia. To prowadzi nas do praktyki wykonania: z czego taki układ się składa i co naprawdę robi różnicę na budowie albo przy montażu PV.
Jak buduje się skuteczny układ od fundamentu po falownik
Najlepsze rozwiązania zaczynają się na etapie projektu. Jak wskazuje DEHN, bezpieczny i opłacalny system można wykonać za pomocą uziomu fundamentowego lub otokowego, a przy budynku z instalacją odgromową trzeba uwzględnić rozszerzone wymagania normy EN 62305-3. To ważne, bo późniejsze poprawki są zwykle droższe i trudniejsze niż porządne przygotowanie całości od razu.
| Element | Po co jest | Kiedy ma największe znaczenie |
|---|---|---|
| Uziom fundamentowy | Tworzy stabilną bazę połączenia z gruntem w konstrukcji budynku. | Na etapie wylewania fundamentów i przy nowych obiektach. |
| Uziom otokowy | Wzmacnia lub zastępuje rozwiązanie fundamentowe, gdy warunki są trudniejsze. | Przy słabszej ciągłości fundamentu, izolacji obwodowej lub wyższej rezystancji gruntu. |
| Połączenia wyrównawcze | Łączą metalowe części budynku, żeby ograniczyć różnice potencjałów. | W łazienkach, kotłowniach, garażach, przy metalowych dachach i konstrukcjach PV. |
| Ograniczniki przepięć | Odprowadzają impulsy wynikające z wyładowań i łączeń sieciowych. | Zwłaszcza przy PV, długich liniach i w obiektach z elektroniką wrażliwą na przepięcia. |
| Szyna PE / GSU | Porządkuje cały układ ochronny w jednym punkcie odniesienia. | W każdej większej instalacji, bo bez tego łatwo o chaos w połączeniach. |
Warto pamiętać o dwóch praktycznych detalach. Po pierwsze, przy uziomie fundamentowym DEHN podaje, że warstwa betonu nad elementami uziemiającymi powinna mieć co najmniej 5 cm, a w dużych obiektach dodatkowe połączenia krzyżowe mogą tworzyć oczka do 20 x 20 m. Po drugie, w instalacjach fotowoltaicznych nie zawsze trzeba łączyć ramę modułu z układem ochronnym tylko dlatego, że „tak się robi” - jak podaje DEHN, z punktu widzenia ochrony odgromowej częściej chodzi o system mocowania, a nie o samą ramę, chyba że producent modułów wymaga inaczej.

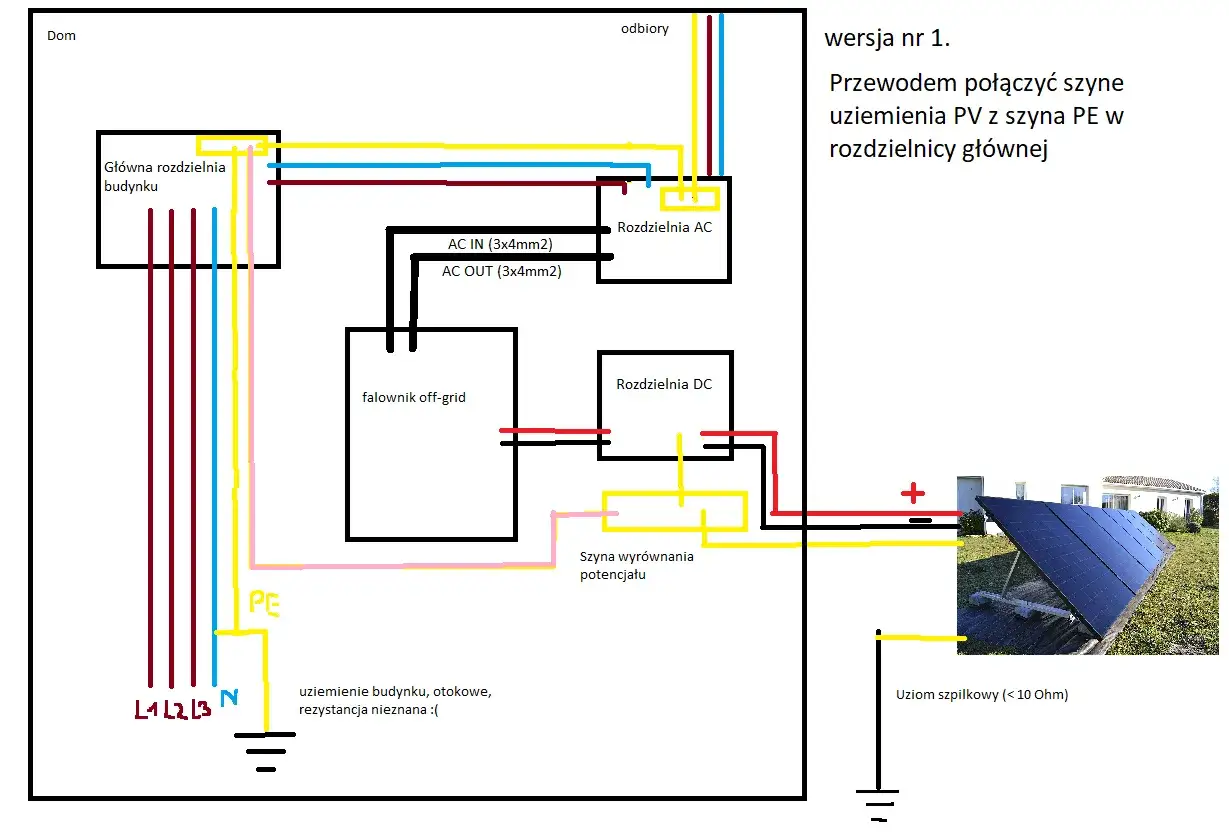

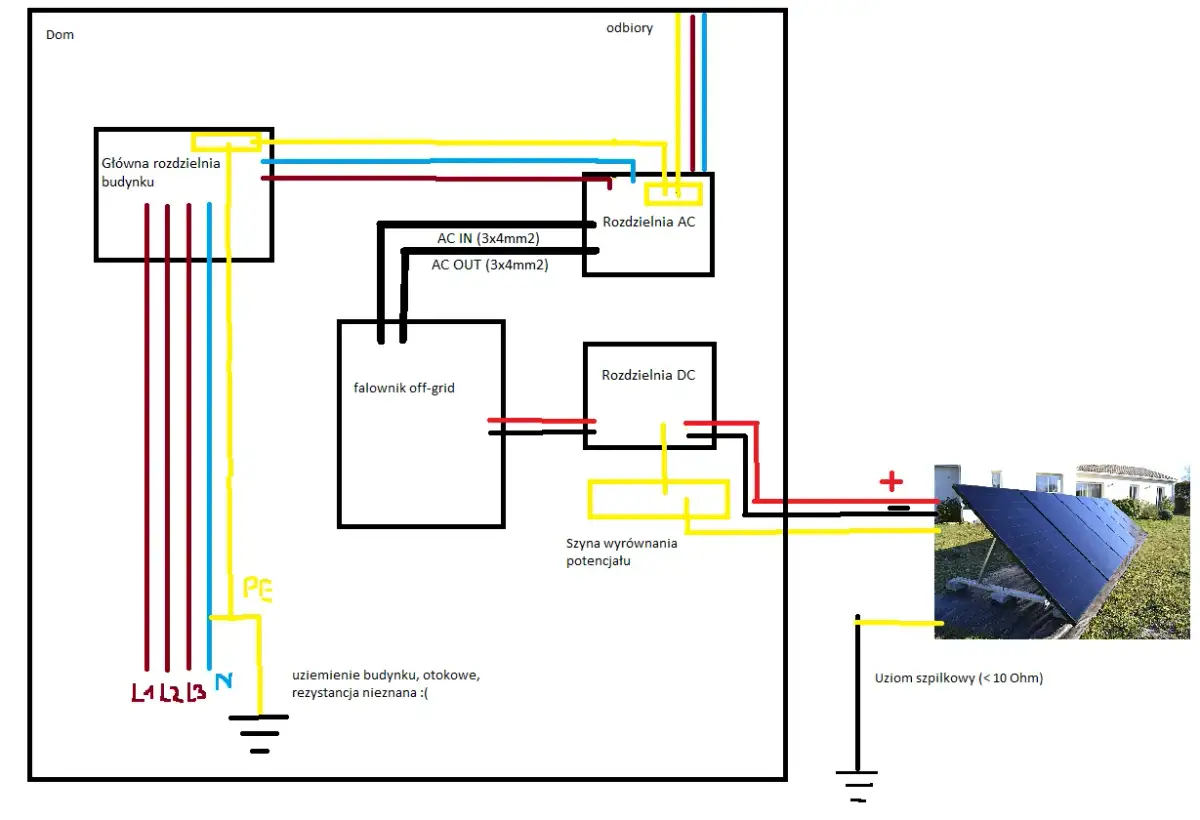

To podejście jest rozsądne także dlatego, że PV pracuje w środowisku, w którym przepięcia i różnice potencjałów są realnym problemem. Dlatego od razu planuję, gdzie trafią przewody DC, gdzie potrzebny jest ogranicznik typu 1 lub 2, oraz czy trzeba zachować odstęp separujący od instalacji odgromowej. Bez tego nawet dobry projekt łatwo zamienia się w zestaw przypadkowych połączeń. A właśnie przypadkowość jest największym wrogiem ochrony.
Najczęstsze błędy, które osłabiają ochronę
Najczęściej widzę te same potknięcia, tylko w różnych wariantach. Problem nie polega na braku jednego komponentu, ale na złej logice całego układu. Jedna błędna decyzja na starcie potrafi zepsuć efekt kilku dobrych elementów zamontowanych później.
| Błąd | Co psuje | Co zrobić lepiej |
|---|---|---|
| Za długie przewody do połączeń ochronnych | Rosną indukcyjność i spadki napięcia przy udarze. | Prowadzić przewody możliwie krótko, prosto i bez zbędnych pętli. |
| Mieszanie PE i N po rozdziale | Zakłóca pracę zabezpieczeń i utrudnia diagnozę awarii. | Trzymać się zasady rozdziału przewodów zgodnie z układem sieci. |
| Brak połączeń wyrównawczych na metalowych elementach | Powstają niebezpieczne różnice potencjałów. | Włączyć do układu metalowe części dostępne jednocześnie. |
| Myślenie, że sam uziom załatwia wszystko | Ignoruje RCD, SPD i ciągłość połączeń. | Traktować uziom jako część większego systemu ochrony. |
| Brak uzgodnienia przy PV z instalatorem dachu i elektrykiem | Pojawiają się konflikty między konstrukcją, odgromówką i trasami kabli. | Projektować razem, jeszcze przed montażem. |
Do tego dochodzi jeden błąd mentalny: przekonanie, że skoro instalacja „działa”, to znaczy, że jest bezpieczna. To nie to samo. Układ może zasilać odbiorniki, a jednocześnie być słaby przy zwarciu, przepięciu albo dotyku pośrednim. Dlatego następny krok to nie zgadywanie, tylko sprawdzenie, czy parametry naprawdę się zgadzają.
Jak sprawdzić, czy instalacja jest naprawdę bezpieczna
Po montażu nie oceniam układu po jednym pomiarze. Najpierw patrzę na ciągłość przewodów ochronnych, potem na rezystancję uziomu, a dopiero później na zachowanie zabezpieczeń. Dopiero zestaw tych wyników mówi coś sensownego o jakości całego systemu.
- Sprawdź ciągłość połączeń ochronnych i wyrównawczych, zwłaszcza przy rozdzielnicy, konstrukcji PV i metalowych elementach budynku.
- Wykonaj pomiar rezystancji uziomu, ale interpretuj go w kontekście całego projektu, a nie jako samodzielny wyrok.
- Zweryfikuj działanie RCD, bo wyłącznik różnicowoprądowy jest często ostatnią linią ochrony przy uszkodzeniu izolacji.
- Oceń trasę przewodów SPD i ich długość, bo przy przepięciach każdy dodatkowy fragment przewodu ma znaczenie.
- Przy instalacji PV sprawdź także połączenia konstrukcji montażowej, odstępy separujące i zgodność z wymaganiami producenta modułów.
W praktyce warto pamiętać o konkretnym progu, ale tylko tam, gdzie ma on zastosowanie. W standardach TAURON Dystrybucja dotyczących ograniczników przepięć w sieci nN pojawia się wymóg, by rezystancja połączenia ochronnego nie przekraczała 10 Ω. To dobry przykład, że wymagania mogą być zależne od funkcji konkretnego elementu, a nie od jednego uniwersalnego „magicznego” wyniku dla całego budynku.
Najlepiej działa podejście warstwowe: pomiar, oględziny, test zabezpieczeń i dopiero końcowa ocena zgodności. Jeśli któregoś z tych kroków brakuje, nadal masz instalację, ale nie masz pewności. A w temacie ochrony pewność jest dużo ważniejsza niż estetyka rozdzielnicy.
Co ustalić przed montażem, żeby nie poprawiać wszystkiego później
Jeżeli budujesz dom, modernizujesz instalację albo planujesz fotowoltaikę, zacznij od pytań, które oszczędzają najwięcej nerwów. Czy układ sieci jest TN-C-S, TN-S czy TT? Gdzie będzie punkt rozdziału? Czy konstrukcja dachu wymaga dodatkowych połączeń wyrównawczych? Czy falownik i moduły mają konkretne wymagania producenta? Takie rzeczy trzeba ustalić przed wierceniem, a nie po fakcie.
Ja zawsze polecam jeszcze jedną zasadę: nie traktuj ochrony przeciwporażeniowej, odgromowej i przepięciowej jako trzech osobnych projektów. One są ze sobą połączone. Dobrze zaprojektowany układ uwzględnia wszystkie trzy warstwy naraz, dzięki czemu prąd uszkodzeniowy ma przewidywaną drogę, a wrażliwa elektronika nie zostaje sama z udarem energii.
Jeśli chcesz podejść do tematu rozsądnie, myśl o całej instalacji jak o systemie, a nie o zbiorze części. Właśnie wtedy połączenie z ziemią przestaje być dodatkiem, a staje się tym, czym powinno być od początku: podstawą bezpieczeństwa, stabilnej pracy i sensownego rozdziału energii w budynku.
