W dobrze zaprojektowanej instalacji nie chodzi o to, by było jak najwięcej zabezpieczeń, tylko by każde z nich reagowało na inne ryzyko: przeciążenie, zwarcie, prąd upływu albo awarię po stronie DC. Gdy rozumie się rodzaje bezpieczników i to, co w praktyce robią wyłączniki nadprądowe czy różnicowoprądowe, łatwiej ocenić, co naprawdę powinno znaleźć się w rozdzielnicy. To ważne zarówno w domu, jak i przy układach PV, gdzie błędny dobór ochrony potrafi skrócić żywotność całej instalacji.
Najpierw rozróżnij funkcje, a dopiero potem dobieraj aparat do obwodu
- Topikowe wkładki nadal mają sens tam, gdzie liczą się prostota, wysoka odporność i duża zdolność wyłączania.
- Wyłączniki nadprądowe, czyli popularne „eski”, są wygodniejsze w codziennym użyciu, bo po zadziałaniu można je ponownie załączyć.
- RCD chroni głównie przed porażeniem i prądami upływu, ale nie zastępuje zabezpieczenia przeciwzwarciowego.
- W instalacjach fotowoltaicznych stosuje się wkładki gPV i osobne zasady doboru dla prądu stałego.
- Najczęstszy błąd to dobór aparatu tylko po amperażu, bez sprawdzenia przewodów, charakterystyki i rodzaju odbiorników.
Jak rozumieć bezpieczniki w instalacji
W praktyce słowo „bezpiecznik” bywa używane zbyt szeroko. Ja zawsze zaczynam od prostego rozróżnienia: jedne aparaty chronią przewody i urządzenia przed przeciążeniem oraz zwarciem, a inne pilnują przede wszystkim bezpieczeństwa człowieka. W rozdzielnicy te funkcje nie powinny się mieszać, bo każdy element odpowiada za inny scenariusz awarii.

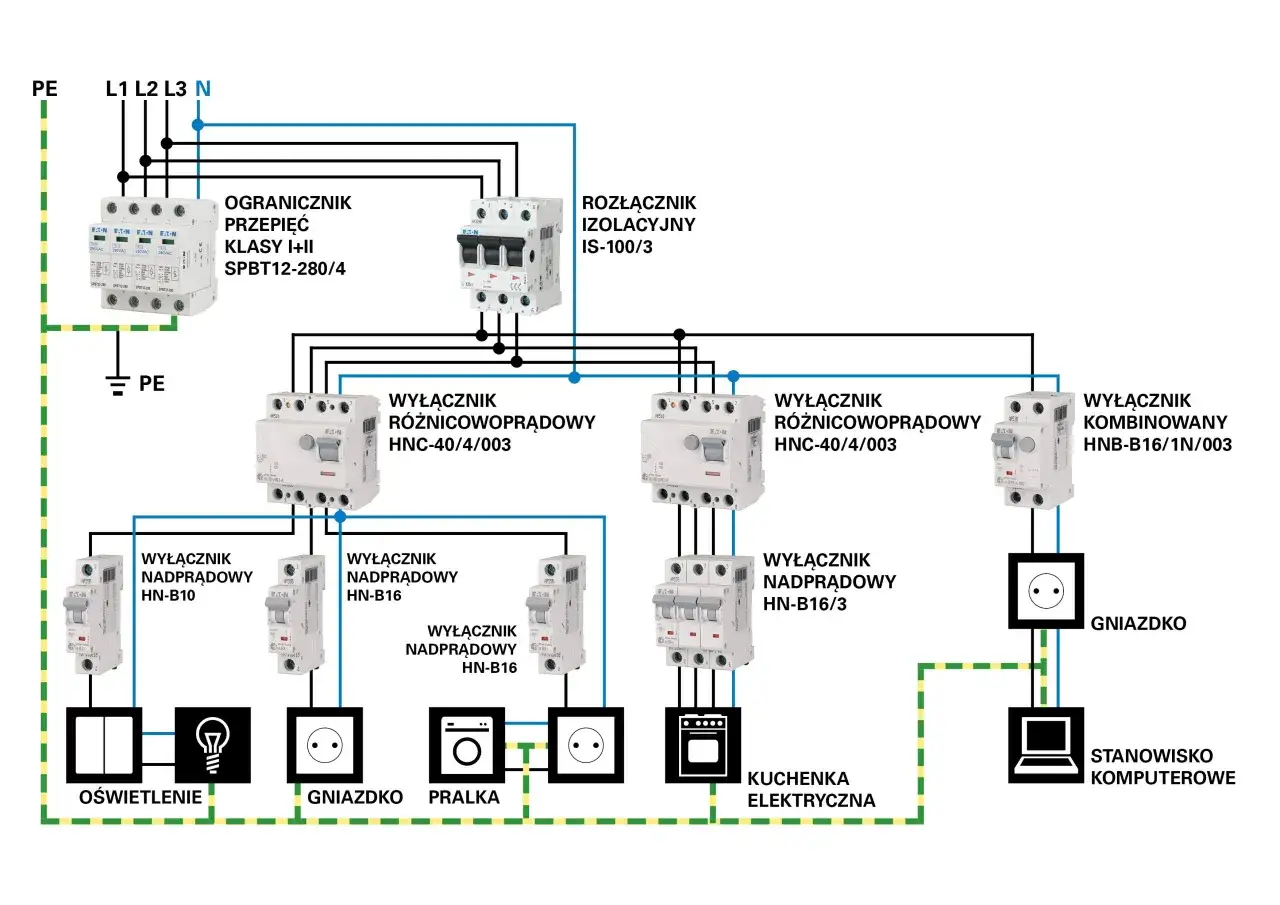

W materiałach edukacyjnych ZPE dobrze widać ten podział: topikowe wkładki, wyłączniki nadmiarowe, wyłączniki instalacyjne i różnicowoprądowe pełnią różne role, choć w mowie potocznej wszystko bywa wrzucane do jednego worka. To ważne, bo błędny skrót myślowy prowadzi potem do złego zakupu albo do niebezpiecznej „zamiany” jednego aparatu na drugi.
| Element | Co chroni | Co dzieje się po zadziałaniu | Gdzie spotkasz go najczęściej |
|---|---|---|---|
| Bezpiecznik topikowy | Obwód przed skutkami przeciążenia i zwarcia | Topik się przepala, wkładkę trzeba wymienić | Starsze rozdzielnice, główne zabezpieczenia, przemysł, PV |
| Wyłącznik nadprądowy | Przewody i odbiory przed przeciążeniem oraz zwarciem | Aparat wyłącza obwód i można go ponownie załączyć | Domy, biura, nowe instalacje |
| Wyłącznik różnicowoprądowy | Ludzi przed porażeniem i prądami upływu | Odłącza zasilanie po wykryciu różnicy prądów | Instalacje z przewodem ochronnym PE |
| RCBO | Jednocześnie przed przeciążeniem, zwarciem i prądem upływu | Wyłącza jeden konkretny obwód | Małe i średnie rozdzielnice, modernizacje |
To rozróżnienie jest podstawą dalszego wyboru. Jeśli wiesz już, czy szukasz ochrony przewodu, urządzenia czy człowieka, kolejny krok robi się dużo prostszy.
Bezpieczniki topikowe wciąż mają sens tam, gdzie liczy się prostota i odporność
Bezpiecznik topikowy działa brutalnie, ale skutecznie: gdy prąd przekroczy dopuszczalny poziom, element topikowy nagrzewa się i przepala. Właśnie dlatego ta konstrukcja jest tak ceniona w miejscach, gdzie od aparatu oczekuje się wysokiej pewności działania i dużej zdolności wyłączania. Gdy obwód ma przyjąć naprawdę ciężkie warunki pracy, prostota jest zaletą, nie wadą.
Minus jest oczywisty: po przepaleniu trzeba wymienić wkładkę. To mniej wygodne niż reset wyłącznika automatycznego, ale w zamian zyskujesz bardzo przewidywalne zachowanie i dobrą odporność na duże prądy zwarciowe.
| Typ wkładki | Najczęstsze zastosowanie | Co warto o nim wiedzieć | Ograniczenie |
|---|---|---|---|
| D01 / D02 | Instalacje mieszkaniowe i małe rozdzielnice | Popularne w starszych i częściowo modernizowanych układach; często spotkasz wartości od 16 A do 63 A | Wymagają wymiany wkładki po zadziałaniu |
| DII / DIII | Większe obwody i starsze rozdzielnice | Lepsze tam, gdzie prąd roboczy i zwarciowy są wyższe niż w typowym obwodzie mieszkaniowym | Mniej wygodne w obsłudze niż aparaty modułowe |
| NH | Główne zabezpieczenia, przemysł, złącza kablowe | Dobre do dużych mocy i wysokich prądów zwarciowych | Wymagają właściwej podstawy i większej ostrożności przy obsłudze |
| gPV | Instalacje fotowoltaiczne po stronie DC | Specjalna charakterystyka dla prądu stałego i pracy w stringach PV | Nie wolno traktować ich jak zwykłych wkładek „od domu” |
Przy gPV warto zapamiętać jedną rzecz: to nie jest zwykły „topik do wszystkiego”. Wkładki tej klasy są projektowane pod fotowoltaikę, a w praktyce dobiera się je do napięcia łańcucha i prądu zwarciowego modułów. W katalogach spotyka się też konkretne wymogi normowe, na przykład zachowanie przy 1,13 In i przepalenie przy 1,45 In w określonym czasie, co pokazuje, że tu liczy się precyzyjna charakterystyka, a nie sama wartość amperów.
Jeżeli czytasz oznaczenia takie jak 10x38, 14x51 albo NH1, patrz nie tylko na prąd, ale też na format i napięcie pracy. To właśnie te szczegóły decydują, czy wkładka będzie faktycznie pasować do instalacji.
Od tego miejsca naturalnie przechodzę do aparatów, które w nowych instalacjach spotyka się częściej niż klasyczne topiki.
Wyłączniki nadprądowe są dziś najwygodniejsze w codziennej eksploatacji
Wyłącznik nadprądowy, potocznie nazywany „eską”, łączy ochronę przeciwzwarciową i przeciążeniową w jednym module. Działa szybciej i wygodniej w obsłudze niż topik, bo po usunięciu przyczyny awarii wystarczy go ponownie załączyć. Z technicznego punktu widzenia ma zwykle człon termiczny i elektromagnetyczny: pierwszy reaguje na przeciążenie, drugi na nagłe zwarcie.
Tu kluczowa jest charakterystyka wyzwalania, czyli informacja, przy jakim mnożniku prądu znamionowego aparat zadziała natychmiast. Schneider Electric podaje to bardzo jasno dla najpopularniejszych krzywych B, C i D.
| Charakterystyka | Zakres zadziałania | Typowe zastosowanie | Co sugeruje praktyka |
|---|---|---|---|
| B | 3-5 × In | Oświetlenie, proste obwody domowe, odbiory o niewielkich prądach rozruchowych | Najlepsza tam, gdzie obciążenie jest przewidywalne i raczej rezystancyjne |
| C | 5-10 × In | Obwody mieszane, gniazda, niewielkie silniki, odbiory indukcyjne | Najczęściej wybierana tam, gdzie pojawia się umiarkowany rozruch |
| D | 10-14 × In | Silniki, sprężarki, urządzenia z bardzo dużym prądem rozruchowym | Nie do zwykłej „domówki”, jeśli nie ma ku temu technicznego powodu |
Dobór charakterystyki jest ważniejszy, niż wielu inwestorów zakłada. Zbyt „czuły” wyłącznik będzie wybijał przy normalnym starcie urządzenia, a zbyt „twardy” może z kolei reagować zbyt późno. Ja patrzę na to tak: charakterystyka ma pasować do odbiornika, a nie do wygody zakupowej.
Warto też pamiętać, że wyłącznik nadprądowy nie zastępuje różnicówki. Ochrona przed zwarciem i przeciążeniem to jedno, a ochrona przed porażeniem to zupełnie inna sprawa.
Różnicówka chroni człowieka, nie przewód
Wyłącznik różnicowoprądowy, czyli RCD, porównuje prąd wpływający do obwodu z prądem z niego wracającym. Jeżeli część prądu „ucieka” poza obwód, na przykład przez uszkodzoną izolację albo przez ciało człowieka, aparat odłącza zasilanie. To właśnie dlatego jego funkcja jest tak cenna w nowoczesnych instalacjach. Jak podaje Sonel, RCD służy jako ochrona dodatkowa przed porażeniem prądem elektrycznym.Trzeba jednak powiedzieć to wprost: RCD nie chroni przed przeciążeniem ani zwarciem. Bezpiecznik nadprądowy lub topikowy nadal jest potrzebny jako zabezpieczenie przewodów. Dodatkowo wyłącznik różnicowoprądowy wymaga przewodu ochronnego PE, więc nie jest rozwiązaniem dla każdej starej instalacji bez modernizacji.
| Typ aparatu | Główne zadanie | Najważniejsza zaleta | Uwaga praktyczna |
|---|---|---|---|
| RCD / RCCB | Ochrona przeciwporażeniowa i wykrywanie prądów upływu | Dobrze odcina obwód przy uszkodzeniu izolacji | Nie zabezpiecza przed przeciążeniem |
| RCBO | RCD + ochrona nadprądowa w jednym urządzeniu | Zajmuje mało miejsca i ogranicza zasięg awarii do jednego obwodu | Bywa droższy, ale w małej rozdzielnicy często się opłaca |
| RCD typ A | Reaguje na prąd przemienny i pulsujący prąd stały | Lepszy wybór przy elektronice, zasilaczach i wielu współczesnych odbiornikach | W obwodach z nowoczesną elektroniką zwykle jest rozsądniejszy niż typ AC |
W praktyce domowej często spotyka się czułość 30 mA, bo to poziom kojarzony z ochroną dodatkową dla ludzi. Przy tym nie warto mylić typu aparatu z jego czułością: typ mówi o rodzaju prądu, jaki urządzenie wykrywa, a czułość o tym, przy jakim prądzie upływu zadziała.
Skoro znamy już podstawowe funkcje ochronne, dobrze jest zobaczyć, jak te wybory zmieniają się zależnie od miejsca instalacji.
To samo zabezpieczenie nie sprawdzi się w domu, warsztacie i fotowoltaice
Największy błąd, jaki widzę przy doborze aparatury, polega na traktowaniu instalacji jak jednego, wspólnego worka. Tymczasem inne warunki ma obwód oświetlenia w mieszkaniu, inne linia zasilająca warsztat, a jeszcze inne string PV po stronie DC. Dobór zabezpieczenia zawsze zaczynam od napięcia, prądu i charakteru odbiornika.
W domu najczęściej wygrywa zestaw: wyłączniki nadprądowe o odpowiedniej charakterystyce plus RCD lub RCBO. W warsztacie, garażu czy małym obiekcie usługowym częściej pojawiają się wyższe prądy rozruchowe, więc charakterystyka C bywa rozsądniejsza niż B. W dużych obiektach i rozdzielniach głównych nadal spotkasz wkładki NH, bo dobrze znoszą wysokie prądy zwarciowe i nadają się do większych mocy.
W fotowoltaice zasady są ostrzejsze. Po stronie modułów i stringów pracuje prąd stały, więc zwykły wyłącznik z instalacji domowej nie jest automatycznie właściwym rozwiązaniem. Wkładki gPV projektuje się właśnie do ochrony obwodów PV, a ich parametry dobiera się do napięcia całego łańcucha i prądów możliwych przy zwarciu lub prądach wstecznych.
W praktyce spotyka się rozwiązania 10x38 mm do 1000 V DC i zakresów rzędu 1-30 A, a przy większych instalacjach również formaty 10x85 mm czy większe wkładki NH o wyższych napięciach pracy. To nie jest detal katalogowy, tylko realny warunek bezpieczeństwa. W systemach PV najgorsze jest założenie, że „skoro działa w domu, to zadziała też tutaj”. Nie zadziała, jeśli parametry prądu stałego są inne.
W układach z elektroniką, falownikami i zasilaczami impulsowymi sensownie jest też patrzeć na RCD typu A, a nie bezrefleksyjnie zakładać typ AC. To jeden z tych wyborów, które z boku wyglądają jak drobiazg, a w praktyce mocno wpływają na stabilność całej instalacji.
Najczęstsze błędy przy wymianie zabezpieczeń są bardziej kosztowne niż sam aparat
Przy wymianie zabezpieczeń ludzie najczęściej patrzą na jeden parametr: ampery. To za mało. Ten sam prąd znamionowy nie oznacza tego samego zastosowania, bo liczy się jeszcze charakterystyka, napięcie, zdolność wyłączania i rodzaj obciążenia.
- Mylenie bezpiecznika topikowego z wyłącznikiem nadprądowym i traktowanie ich jak zamienników bez sprawdzenia projektu.
- Wkładanie zbyt dużej wartości prądowej „żeby nie wybijało”, co osłabia ochronę przewodów.
- Dobieranie charakterystyki B tam, gdzie odbiornik ma duży rozruch, albo C/D do zwykłego obwodu domowego bez potrzeby.
- Używanie RCD jako jedynego zabezpieczenia obwodu, mimo że nie chroni on przed przeciążeniem i zwarciem.
- Stosowanie zwykłych aparatów AC po stronie instalacji z elektroniką albo PV, bez sprawdzenia, czy potrzebny jest typ A lub rozwiązanie DC.
- Ignorowanie przekroju przewodu, długości trasy i warunków zwarciowych, czyli parametrów, które decydują o realnym bezpieczeństwie.
Ja szczególnie uczulam na jedną rzecz: jeśli zmieniasz zabezpieczenie tylko dlatego, że poprzednie „zaczęło przeszkadzać”, to najpierw trzeba znaleźć przyczynę. Czasem winny jest przeciążony obwód, czasem uszkodzone urządzenie, a czasem źle dobrana charakterystyka. Sam aparat rzadko jest problemem bez kontekstu.
To prowadzi do ostatniej, bardzo praktycznej części: co sprawdzić, zanim w ogóle kupisz nowe zabezpieczenie.
Co sprawdzić, zanim wymienisz zabezpieczenia w rozdzielnicy
Zanim cokolwiek kupisz, przejrzyj instalację jak technik, nie jak klient z katalogiem. W mojej ocenie wystarczą cztery kroki, żeby uniknąć większości błędów.
- Sprawdź, czy chcesz chronić przewód, urządzenie, człowieka czy cały string PV.
- Zweryfikuj przekrój przewodów, długość obwodu i prąd znamionowy odbiorników.
- Ustal, czy w obwodzie pojawiają się duże prądy rozruchowe, elektronika, falownik albo prąd stały.
- Dobierz aparat do napięcia pracy i warunków zwarciowych, a nie tylko do samej liczby amperów.
Jeśli chcesz mieć instalację naprawdę sensownie zabezpieczoną, myśl o niej warstwowo: topik lub wyłącznik nadprądowy pilnuje przewodu, różnicówka pilnuje człowieka, a w PV dochodzi jeszcze właściwa ochrona DC. Właśnie taki układ daje spokój na lata, zamiast powtarzających się awarii i doraźnych „napraw” na skróty.
