W instalacji schodowej najłatwiej pomylić samą zasadę działania z liczbą przewodów, które trzeba realnie położyć w ścianie. Ja rozdzielam to od razu, bo układ schodowy działa na dwóch żyłach korespondencyjnych, ale cały obwód oświetlenia zwykle potrzebuje jeszcze zasilania, przewodu do lampy oraz N i PE. Dzięki temu od początku wiadomo, czy chodzi o minimum funkcjonalne, czy o sensowny kabel do remontu albo nowej trasy.
W układzie schodowym liczą się dwie żyły robocze, ale w praktyce warto przewidzieć większy zapas
- Sam schemat sterowania z dwóch miejsc opiera się na 2 żyłach korespondencyjnych między łącznikami.
- Neutralny N i ochronny PE prowadzi się do oprawy, a nie przez mechanizm łącznika.
- W nowej instalacji często rozsądniej zaplanować 4- lub 5-żyłowy odcinek, żeby nie kombinować z kolorami i zostawić zapas.
- Przy układzie z łącznikiem krzyżowym liczba przewodów rośnie, bo dochodzi dodatkowy stopień sterowania.
- Żółto-zielonej żyły nie powinno się traktować jak zwykłej fazy, nawet jeśli „da się” ją użyć.
- W starszych instalacjach ograniczeniem bywa nie sam łącznik, tylko brak miejsca i brak odpowiedniej liczby przewodów w puszkach.
Sam układ działa na dwóch żyłach, ale kabel w ścianie zwykle potrzebuje więcej
Jeżeli pytanie brzmi: ile przewodów potrzebuje klasyczny układ sterowania światłem z dwóch miejsc, to odpowiedź jest prosta - 2 żyły korespondencyjne. To one łączą dwa łączniki schodowe i przenoszą sygnał przełączenia między puszkami. Budujemy Dom słusznie podkreśla właśnie ten element: między łącznikami prowadzi się dwie żyły robocze, bo bez nich układ po prostu nie zadziała.

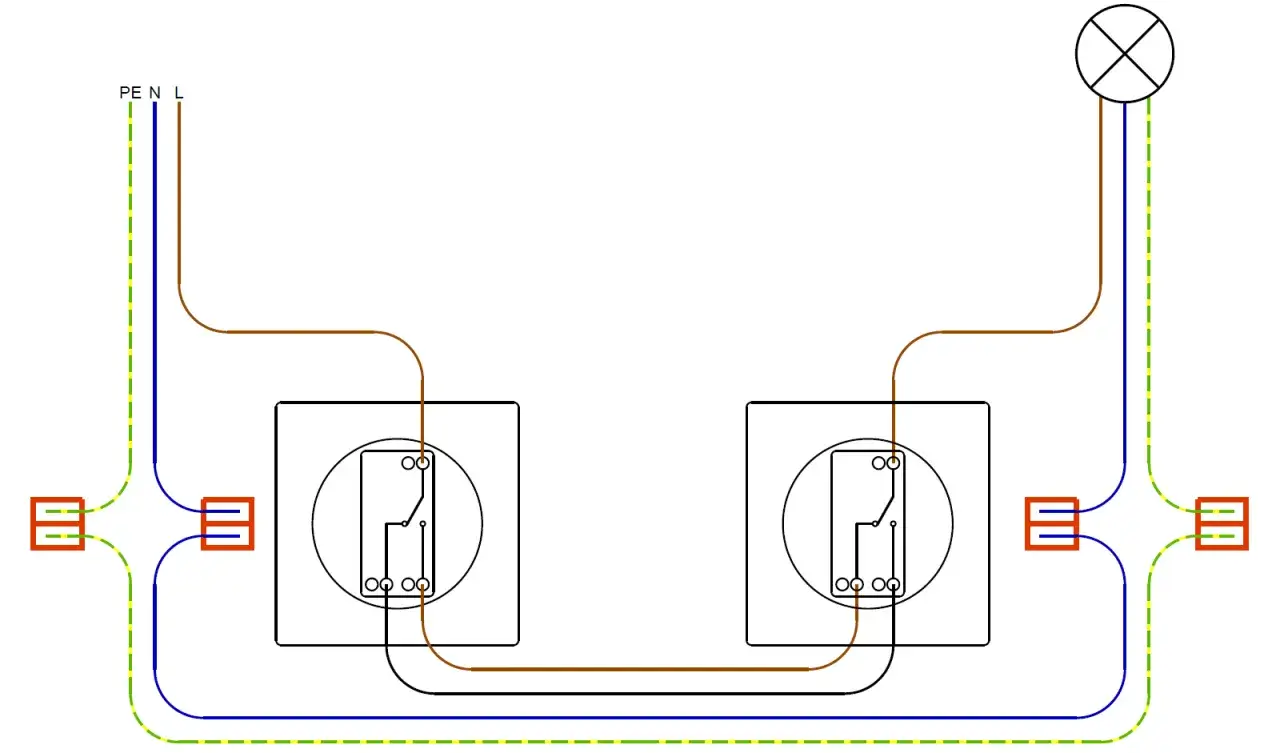

Na tym jednak nie kończy się temat całej instalacji. Do pierwszego łącznika musi dojść faza L, z drugiego wychodzi przewód do lampy, a sama oprawa i tak wymaga neutralnego N oraz ochronnego PE. Innymi słowy: 2 żyły wystarczą do samej logiki przełączania, ale nie opisują całego obwodu. I tu najczęściej rodzi się zamieszanie, bo ktoś liczy tylko odcinek między puszkami, a ktoś inny cały tor zasilania światła.
Ja patrzę na to tak: jeśli masz tylko jedno pytanie o działanie, licz dwie żyły. Jeśli masz pytanie o montaż w realnym domu, od razu sprawdzaj, gdzie biegną pozostałe przewody i czy instalacja ma sensowne miejsce na PE. To właśnie ten podział pozwala uniknąć błędnych zakupów i przeróbek na ostatniej prostej.
Jak czytać przewody w instalacji schodowej
W praktyce nie wystarczy wiedzieć, że „coś ma dwa przewody”. Trzeba jeszcze rozumieć, co każda żyła robi. Tylko wtedy łatwo odróżnić układ poprawny od takiego, który działa przypadkiem, a nie zgodnie ze sztuką.
| Oznaczenie | Rola | Czy przechodzi przez łącznik? |
|---|---|---|
| L | Faza zasilająca pierwszy łącznik | Tak, trafia do zacisku wspólnego |
| 2 żyły korespondencyjne | Połączenie między łącznikami schodowymi | Tak, to one sterują przełączaniem |
| L do lampy | Wyjście z drugiego łącznika na oprawę | Tak, wychodzi z zacisku wspólnego drugiego łącznika |
| N | Neutralny do oprawy | Nie, idzie bezpośrednio do lampy |
| PE | Przewód ochronny | Nie, prowadzi się go do oprawy i elementów wymagających ochrony |
W nowoczesnej instalacji dobrze jest pilnować też kolorystyki żył. Niebieski powinien pozostać neutralnym, a żółto-zielonego nie traktuje się jak zwykłego przewodu roboczego. Oczywiście da się spotkać instalacje wykonane inaczej, zwłaszcza stare, ale przy remoncie lepiej nie opierać się na skrótach, tylko od razu przewidzieć czytelny układ.
Jeśli chcesz dodać trzeci punkt sterowania, robi się już układ schodowo-krzyżowy i wtedy liczba przewodów rośnie szybciej, niż wielu osobom się wydaje. Właśnie dlatego kolejna decyzja dotyczy nie tylko samego łącznika, ale całego wariantu instalacji.
Ile żył przewidzieć w różnych wariantach
Tu najlepiej działa prosty podział na scenariusze. Samo pytanie o liczbę żył ma sens tylko wtedy, gdy wiemy, czy chodzi o dwa punkty sterowania, układ z krzyżowym, czy może o dwie niezależne linie światła w jednej puszce.
| Wariant | Ile żył trzeba uwzględnić | Co to oznacza praktycznie |
|---|---|---|
| Dwa łączniki schodowe i jedna lampa | 2 żyły korespondencyjne między łącznikami | To minimum funkcjonalne; reszta obwodu idzie osobno do lampy |
| Układ z łącznikiem krzyżowym | 4 żyły w odcinkach związanych z krzyżowym | Każdy krzyżowy pracuje na dwóch parach przewodów, więc trasę trzeba przewidzieć wcześniej |
| Dwa niezależne obwody sterowane z dwóch miejsc | Co najmniej 4 żyły robocze | Tu robi się ciaśniej w puszce i łatwiej o błąd przy opisie żył |
| Nowa instalacja z myślą o automatyce lub smart sterowaniu | Najczęściej 4-5 żył, najlepiej z neutralnym w puszce | Daje to miejsce na przekaźnik, czujnik ruchu albo późniejszą rozbudowę |
W praktyce wykonawczej ja najczęściej wybieram kabel, który nie zmusza mnie do „pożyczania” niebieskiego albo żółto-zielonego do funkcji fazowej. To nie jest kwestia przesadnej ostrożności, tylko czytelności i serwisu po latach. Karty katalogowe Legranda pokazują, że typowy osprzęt schodowy pracuje w zakresie 1,5-2,5 mm², więc standardowy przewód oświetleniowy z tej klasy zwykle jest właściwym punktem wyjścia.
Jeżeli trasa kablowa ma być robiona od zera, lepiej myśleć o instalacji jak o systemie, a nie o pojedynczym łączniku. To właśnie tutaj najłatwiej przewidzieć przyszłą rozbudowę i uniknąć późniejszego kucia ścian.
Najczęstsze błędy, które utrudniają późniejszy serwis
Na papierze układ schodowy wygląda banalnie, ale w praktyce najwięcej problemów tworzą drobiazgi. Wystarczy jeden zły skrót i instalacja zaczyna być trudna do zdiagnozowania, zwłaszcza gdy światło raz działa, a raz nie daje się logicznie opisać.
- Mylenie liczby żył między łącznikami z liczbą żył całego obwodu. To dwa różne pytania i nie wolno ich mieszać.
- Używanie niebieskiej albo żółto-zielonej żyły jako zwykłej fazy. Takie rozwiązanie utrudnia późniejszy serwis i psuje czytelność instalacji.
- Brak miejsca w puszce. Zbyt mała puszka potrafi być większym problemem niż sam schemat połączeń.
- Brak opisu żył po rozkuciu lub modernizacji. Po kilku miesiącach nikt nie pamięta, co było korespondencyjne, a co zasilające.
- Montowanie podświetlanych łączników bez sprawdzenia zgodności z LED. Przy części układów pojawia się żarzenie albo nieprawidłowe świecenie.
- Brak planu na przyszły krzyżowy albo automat schodowy. To częsty błąd przy remontach, bo dziś wystarczą dwa punkty, ale za rok potrzebny jest trzeci.
Budujemy Dom zwraca uwagę także na to, że w starszych instalacjach często brakuje osobnego PE albo pojawia się układ PEN, co jeszcze bardziej komplikuje sprawę. Wtedy nie chodzi już tylko o sam łącznik, ale o całą logikę bezpieczeństwa w instalacji.
Jeżeli po przeczytaniu tych punktów masz wrażenie, że „u mnie jest to zrobione jakoś inaczej”, to bardzo możliwe, że właśnie taki jest problem. Stare instalacje bywają funkcjonalne, ale nie zawsze są wygodne w rozbudowie.
Co wybrałbym przy remoncie, a co w nowej instalacji
Przy remoncie patrzę przede wszystkim na to, ile da się realnie dołożyć bez niszczenia ścian. Jeśli do puszki nie da się sensownie wprowadzić dodatkowych żył, klasyczny układ schodowy nie zawsze jest najlepszą opcją. Wtedy rozważam przekaźnik bistabilny, automat schodowy albo rozwiązanie bezprzewodowe. To nie jest kompromis „na siłę”, tylko sposób na obejście ograniczeń istniejącej trasy kablowej.
Jeśli instalacja jest nowa, wybrałbym podejście bardziej przyszłościowe: więcej żył, czytelny opis przewodów i miejsce w puszce na ewentualny moduł sterujący. Takie podejście szczególnie dobrze sprawdza się tam, gdzie oświetlenie pracuje często - na schodach, w korytarzu, przy garażu czy w przejściu między strefami domu. Z punktu widzenia rozdziału energii w budynku chodzi nie tylko o to, by światło się zapalało, ale też by dało się nim później sterować bez kolejnego remontu.
- Przy nowej trasie planuję więcej niż minimum, zwykle 4 lub 5 żył, jeśli tylko warunki na to pozwalają.
- Przy remoncie sprawdzam, czy sensownie da się dołożyć przewody, czy lepiej przejść na przekaźnik lub automat schodowy.
- Przy LED-ach wybieram osprzęt, który dobrze pracuje z małym obciążeniem i nie powoduje żarzenia.
- Przy większej liczbie punktów sterowania wolę od razu przewidzieć wariant schodowo-krzyżowy albo rozwiązanie modułowe.
Jeśli zależy ci również na oszczędności energii, automat schodowy albo czujnik ruchu potrafi dać realny efekt, bo światło nie zostaje włączone dłużej, niż trzeba. W praktyce to prostsza i bardziej konsekwentna droga niż liczenie, że wszyscy domownicy będą pamiętać o gaszeniu lampy za każdym razem.
Zapas przewodu i porządne oznaczenie żył oszczędzają późniejszych przeróbek
Gdybym miał sprowadzić temat do jednej zasady, powiedziałbym tak: dwie żyły wystarczą do samej logiki przełączania, ale dobra instalacja wymaga myślenia szerzej niż o minimum. W nowym domu albo przy większym remoncie lepiej od razu położyć przewód z zapasem, zostawić miejsce w puszce i opisać żyły tak, żeby po latach dało się do tego wrócić bez zgadywania.
To właśnie taki zapas robi największą różnicę. Pozwala bez bólu dodać krzyżowy, automat schodowy, przekaźnik albo sterowanie inteligentne, zamiast wracać do bruzd i kucia ściany. W praktyce zawsze bardziej opłaca się przewidzieć jedną żyłę za dużo niż jedną za mało.
