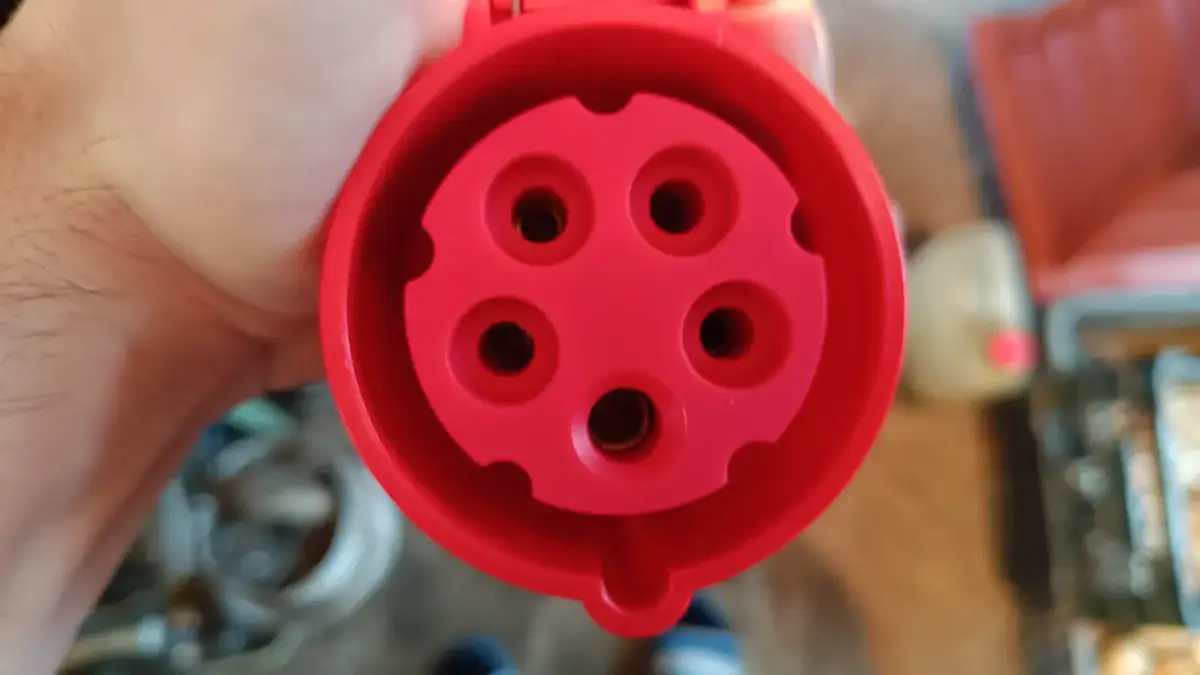

Podłączenie czterech żył do wtyczki 5-bolcowej nie jest zwykłą kosmetyczną przeróbką, tylko decyzją o tym, czy obwód będzie działał bezpiecznie i zgodnie z przeznaczeniem. Pytanie, jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej, najczęściej sprowadza się do jednego: czy urządzenie potrzebuje osobnego przewodu neutralnego N, czy wystarczy układ trójfazowy z ochronnym PE. W tym tekście pokazuję, jak to rozpoznać, jak czytać oznaczenia zacisków i kiedy lepiej wymienić kabel zamiast próbować obejść problem.
Najważniejsze zasady przed podłączeniem
- Wtyczka 5-bolcowa zwykle oznacza układ L1, L2, L3, N i PE, ale nie każde urządzenie potrzebuje wszystkich pięciu torów.
- Jeśli kabel ma 4 żyły, najczęściej brakuje jednej z dwóch rzeczy: neutralnego N albo osobnego PE. To zmienia wszystko.
- Nie mostkuj N z PE w samej wtyczce, jeśli nie wynika to wprost z dokumentacji urządzenia i układu sieci.
- W starych instalacjach TN-C problem PEN rozwiązuje się w rozdzielnicy, a nie na szybko w obudowie wtyczki.
- Przy linkach użyj tulejek, a po montażu sprawdź odciążenie kabla, dokręcenie zacisków i ciągłość PE.
Czy cztery żyły wystarczą do wtyczki 5-bolcowej
Ja zaczynam od prostego pytania: czy odbiornik naprawdę potrzebuje przewodu neutralnego? Wtyczka 5-bolcowa sama w sobie nie wymusza użycia wszystkich styków, ale wymusza zgodność z konkretnym układem zasilania. Jeśli urządzenie pracuje wyłącznie na trzech fazach i ochronnym PE, wolny styk N bywa dopuszczalny. Jeśli jednak w środku są obwody 230 V, elektronika sterująca albo osprzęt wymagający neutralnego, cztery żyły zwykle nie wystarczą.
| Sytuacja | Można użyć wtyczki 5-bolcowej | Co to oznacza w praktyce |
|---|---|---|
| 3 fazy + PE, bez N | Tak, jeśli producent urządzenia to dopuszcza | Styk N zostaje niewykorzystany, a przewód ochronny musi być podłączony poprawnie |
| 3 fazy + N, bez PE | Nie | Brakuje przewodu ochronnego, więc układ jest niepełny i ryzykowny |
| Układ z PEN w starej instalacji | Tylko po poprawnym rozdziale PEN w instalacji | Nie robi się mostka „na skróty” we wtyczce |
| Urządzenie ma odbiorniki 230 V | Zwykle nie na 4 żyłach | Najczęściej potrzebny jest pełny kabel 5-żyłowy |
W praktyce najwięcej pomyłek wynika z tego, że ktoś widzi 5-bolcową obudowę i zakłada, że każda wolna żyła „jakoś się przyda”. To złe podejście. Najpierw trzeba ustalić wymagania urządzenia, dopiero potem dobierać kabel i sposób podłączenia. Ten porządek oszczędza czas, pieniądze i późniejsze szukanie przyczyny zadziałania zabezpieczenia.
Jak rozpoznać zaciski i żyły bez zgadywania
Na tym etapie nie opieram się na pamięci ani na kolorze samej obudowy. Patrzę na oznaczenia zacisków we wtyczce i na oznaczenia żył w kablu. W typowym osprzęcie 5-bolcowym spotkasz opisy L1, L2, L3, N i PE. To jest ważniejsze niż przyzwyczajenie z poprzednich instalacji, bo producenci potrafią różnić się układem śrub i kierunkiem prowadzenia przewodu wewnątrz obudowy.
| Kolor lub oznaczenie | Znaczenie | Uwagi praktyczne |
|---|---|---|
| Brązowy, czarny, szary | Fazy L1, L2, L3 | Kolejność ma znaczenie głównie przy silnikach i kierunku obrotów |
| Niebieski | Neutralny N | Nie traktuję go jako fazy; to żyła robocza dla obwodów jednofazowych w urządzeniu |
| Żółto-zielony | PE, czyli przewód ochronny | Nie wolno wykorzystywać go do innych celów |
| PEN | Połączenie funkcji N i PE w starszym układzie | To wymaga szczególnej ostrożności i właściwego miejsca rozdziału |
Jeśli masz kabel oznaczony jako 4G, to zwykle oznacza on cztery żyły z przewodem ochronnym. Gdy widzisz 4x, sprawa bywa mniej jednoznaczna, bo oznaczenie nie podpowiada tak wyraźnie roli ochronnej. Właśnie dlatego nie bazuję na „wydaje mi się”, tylko na opisie przewodu i schemacie na obudowie. To drobna rzecz, ale w elektryce takie drobiazgi decydują o tym, czy połączenie będzie poprawne. Dalej przechodzę już do samego montażu.
Podłączenie krok po kroku
Jeżeli układ jest właściwy, montaż da się przeprowadzić spokojnie i bez improwizacji. Zaczynam od odłączenia zasilania i sprawdzenia braku napięcia. Dopiero potem rozbieram wtyczkę i przygotowuję kabel. W takich pracach nie ma skrótów, które naprawdę pomagają. Jest tylko porządek.
- Odłącz zasilanie i upewnij się, że obwód jest martwy.
- Rozkręć wtyczkę i sprawdź, gdzie wchodzi dławik lub odciążenie kabla.
- Przeprowadź przewód przez obudowę, zanim zaczniesz zdejmować izolację.
- Usuń tylko tyle płaszcza zewnętrznego, ile trzeba, żeby żyły miały swobodny, ale nie zbyt długi zapas.
- Jeśli to linka, załóż tulejki na końce żył. To poprawia docisk i zmniejsza ryzyko rozluźnienia po czasie.
- Najpierw podłącz PE, potem fazy L1, L2, L3, a na końcu N, jeśli urządzenie go wymaga.
- Dokręć zaciski zgodnie z instrukcją producenta i sprawdź, czy żadna miedziana żyła nie wystaje poza zacisk.
- Zamknij obudowę, dociśnij odciążenie kabla i upewnij się, że przewód nie może wysunąć się przy szarpnięciu.
W praktyce najważniejsze jest to, że żadna żyła nie powinna być podłączona „na oko”. Jeśli styk N ma pozostać pusty, rób to tylko wtedy, gdy urządzenie rzeczywiście nie potrzebuje neutralnego i konstrukcja wtyczki na to pozwala. Jeżeli w grę wchodzi silnik, po podłączeniu trzeba jeszcze sprawdzić kierunek obrotów, bo zamiana dwóch faz zmienia go od razu. To właśnie ten etap odróżnia poprawny montaż od tylko „działającego jakoś” połączenia.
Kiedy lepiej wymienić kabel albo wtyczkę
Nie każda sytuacja kończy się sensownym podłączeniem czterech żył do pięciobolcowej wtyczki. Jeśli urządzenie wymaga pełnego układu 3P+N+PE, uczciwsza odpowiedź brzmi: potrzebny jest kabel 5-żyłowy. To samo dotyczy przewodu, który nie ma osobnego ochronnego PE. Wtedy żadna sprytna przeróbka nie zrobi z niego poprawnego zasilania.
| Sytuacja | Lepsze rozwiązanie | Dlaczego |
|---|---|---|
| Urządzenie ma obwody 230 V | Wymiana na kabel 5-żyłowy | Potrzebny jest osobny N i PE |
| Kabel 4-żyłowy nie ma PE | Zmiana przewodu lub osprzętu | Bez ochronnego nie ma bezpiecznego układu |
| Stara instalacja TN-C z PEN | Rozdział PEN w rozdzielnicy przez fachowca | Rozdział robi się w instalacji, nie w obudowie wtyczki |
| Potrzebujesz tylko przejściówki | Gotowy adapter o właściwym prądzie znamionowym | Prowizorki i luźne przejściówki szybko się grzeją |
Tu zwykle odradzam też „kombinowanie” z przypadkowym adapterem, zwłaszcza jeśli sprzęt będzie pracował długo i pod obciążeniem. Gotowa redukcja ma sens tylko wtedy, gdy jest fabrycznie przeznaczona do danego standardu, ma odpowiedni prąd znamionowy i porządne odciążenie kabla. Jeśli tego nie ma, oszczędność jest pozorna. W takim razie łatwiej i bezpieczniej przejść do właściwego przewodu, a nie do tymczasowej sztuczki. A skoro już mowa o błędach, warto je nazwać wprost.
Najczęstsze błędy przy takich połączeniach
Najwięcej awarii po takich przeróbkach wynika nie z braku wiedzy, tylko z kilku powtarzalnych błędów. Z mojego punktu widzenia najbardziej ryzykowne są te, które przez chwilę nie dają żadnego objawu, a po tygodniu albo miesiącu kończą się grzaniem, wybiciem zabezpieczenia lub uszkodzeniem urządzenia.
- Mostkowanie N i PE we wtyczce - to najgorszy z popularnych skrótów. Może maskować problem zamiast go rozwiązać.
- Użycie przewodu ochronnego jako roboczego - żółto-zielony ma mieć jedną rolę i koniec.
- Luz na zaciskach - niedokręcony przewód nagrzewa się, a połączenie z czasem jeszcze bardziej się pogarsza.
- Brak tulejek na lince - pojedyncze druciki rozchodzą się pod śrubą i obniżają jakość styku.
- Za cienki przekrój kabla - wtyczka może być dobra, ale przewód będzie zbyt słaby dla prądu obciążenia.
- Pominięcie kolejności faz - przy silnikach skutkuje odwróconym kierunkiem obrotów.
W instalacjach trójfazowych szczególnie pilnuję jeszcze jednego detalu: czy kabel nie jest mechanicznie naciągnięty. Jeśli dławik nie trzyma obudowy, nawet dobrze podłączone żyły zaczną się po czasie luzować. Wtedy problem nie wygląda jak błąd montażowy, tylko jak „losowa usterka”. Tymczasem źródło bywa banalne. Następna sekcja pokazuje, co sprawdzam zanim wtyczka wróci do pracy.
Co sprawdzam, zanim podłączę wszystko do sieci
Po złożeniu wtyczki nie kończę pracy od razu. Najpierw robię szybki przegląd mechaniczny i elektryczny. To jest ten moment, w którym można wychwycić drobny błąd bez ryzyka dla sprzętu. Jeśli mam miernik, sprawdzam ciągłość przewodu ochronnego i upewniam się, że nie ma zwarcia między żyłami. Jeśli urządzenie ma silnik, weryfikuję kierunek obrotów przy krótkim teście.
- Sprawdzam, czy zaciski są dokręcone i nie ma widocznej miedzi poza zaciskiem.
- Kontroluję, czy dławik trzyma płaszcz kabla, a nie same żyły.
- Patrzę, czy obudowa zamyka się bez zgniatania przewodu.
- Oglądam, czy styk niewykorzystany jest rzeczywiście pusty, a nie „na pół podłączony”.
- Przy urządzeniach trójfazowych sprawdzam, czy fazy odpowiadają oczekiwanemu kierunkowi pracy.
Jeśli po tej kontroli nadal nie mam pewności, nie zgaduję. W praktyce to właśnie niepewność jest najlepszym sygnałem, że warto zatrzymać się i wezwać elektryka, zamiast liczyć na to, że „jakoś będzie”. Najbezpieczniejsza zasada jest prosta: 5-bolcową wtyczkę traktuję jako element dla układu L1, L2, L3, N i PE, a cztery żyły podłączam tylko wtedy, gdy rzeczywiste wymagania odbiornika na to pozwalają. W pozostałych przypadkach właściwsza jest wymiana przewodu albo osprzętu niż ryzykowna improwizacja.
