Jak podłączyć włącznik światła podwójny na 3 przewody? - Krok po kroku

Podwójny łącznik światła pozwala wygodnie sterować dwiema sekcjami oświetlenia z jednego miejsca, ale tylko wtedy, gdy od początku dobrze rozumie się układ przewodów. Odpowiedź na pytanie, jak podłączyć włącznik światła podwójny trzy przewody, sprowadza się do rozpoznania fazy, dwóch wyjść na lampy i właściwych zacisków w mechanizmie. Poniżej rozpisuję to tak, jak podszedłbym do tematu na miejscu, bez zgadywania po kolorach i bez ryzykownych skrótów.

Co oznaczają trzy przewody w puszce

W praktyce trzy przewody przy podwójnym włączniku najczęściej oznaczają układ do sterowania dwiema sekcjami jednego źródła światła albo dwiema osobnymi lampami. Najwygodniej myśleć o tym tak: jeden przewód to zasilanie fazowe, a dwa pozostałe to wyjścia prowadzące do dwóch obwodów oświetleniowych.

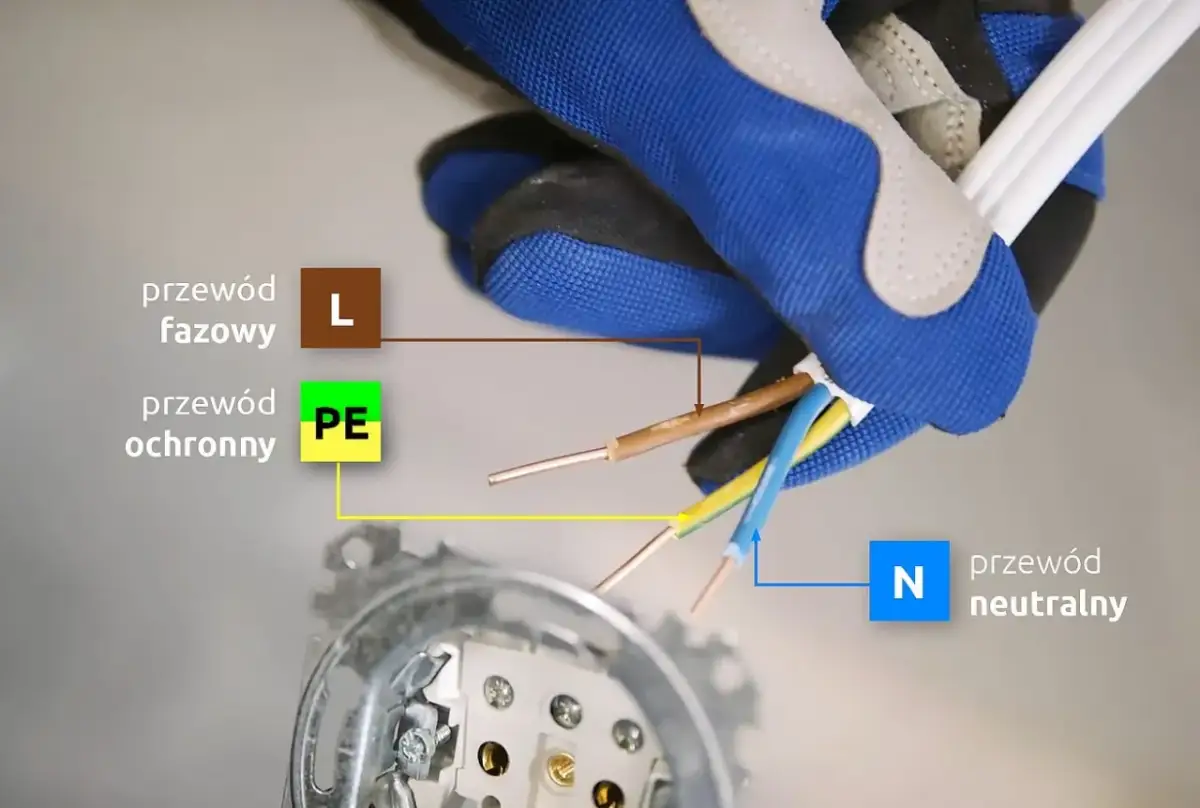

Ja zawsze zaczynam od prostego rozróżnienia: to nie liczba żył jest najważniejsza, tylko ich rola. W typowej instalacji domowej kolor niebieski oznacza neutralny, żółto-zielony ochronny, a brązowy, czarny lub szary fazowy. To pomaga, ale nie wystarcza do bezpiecznej identyfikacji, bo w starszych instalacjach kolory bywają wykorzystane inaczej.

Jeżeli nie da się jednoznacznie wskazać przewodu fazowego, prace trzeba przerwać. W takim układzie najpierw identyfikuje się obwód, a dopiero potem sam łącznik. To ważne, bo dalej wszystko opiera się już na poprawnym odczytaniu zacisków.

Jak czytać zaciski łącznika świecznikowego

Podwójny włącznik światła, czyli łącznik świecznikowy, ma zwykle jeden wspólny zacisk wejściowy i dwa wyjścia. Najczęściej spotkasz oznaczenia L, 1 i 2 albo symbole strzałek. Właśnie dlatego nie warto kupować osprzętu w ciemno, tylko najpierw spojrzeć na opis mechanizmu.

W wielu mechanizmach wspólne wejście jest tylko jedno, ale zdarzają się też wersje z dwoma osobnymi zaciskami zasilającymi. Wtedy trzeba zrobić mostek zgodnie ze schematem producenta. To drobiazg, który często decyduje o tym, czy światło działa poprawnie, czy tylko częściowo.

Ja przy takich montażach lubię jeszcze jedną zasadę: jeśli na obudowie mechanizmu są oznaczenia, trzymam się ich, a nie własnej interpretacji. To oszczędza najwięcej czasu i nerwów. Kolejny krok to już sam montaż, ale przed nim trzeba bezwzględnie odciąć zasilanie.

Montaż krok po kroku bez zgadywania kolorów

Zanim cokolwiek dotkniesz, wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia dwubiegunowym testerem. Samo przestawienie bezpiecznika nie wystarcza jako dowód bezpieczeństwa. Jeśli pracujesz w starszym mieszkaniu, na zdjęciu telefonu warto też od razu utrwalić układ przewodów przed rozłączeniem.

1. Wyłącz zasilanie obwodu i upewnij się, że w puszce nie ma napięcia.
2. Otwórz puszkę i sprawdź, które przewody są fizycznie dostępne oraz jak są oznaczone.
3. Odszukaj przewód zasilający fazowy i dwa przewody prowadzące do dwóch sekcji światła.
4. Podłącz fazę do zacisku wspólnego L lub COM.
5. Dwa pozostałe przewody umieść na wyjściach 1 i 2 albo na oznaczonych strzałkami zaciskach.
6. Jeżeli mechanizm wymaga mostka między wejściami, wykonaj go przewodem o odpowiednim przekroju i zgodnie z instrukcją producenta.
7. Sprawdź, czy odizolowana część żyły jest wsunięta do końca i czy nie wystaje goła miedź poza zacisk.
8. Ułóż przewody w puszce bez naprężeń, zamontuj mechanizm i przetestuj oba klawisze osobno.

W typowych instalacjach domowych taki łącznik obsługuje osprzęt o parametrach rzędu 10AX/250V, co wystarcza dla zwykłego oświetlenia. To ważne, bo przy wyborze mechanizmu nie chodzi o „mocny” wygląd, tylko o zgodność z obciążeniem i sposobem montażu. Jeżeli w puszce jest mało miejsca, nie upychaj przewodów na siłę, bo później robi się z tego problem z grzaniem i luźnym stykiem.

Po poprawnym podłączeniu każdy klawisz powinien załączać swój obwód bez wpływu na drugi. Jeśli tak nie jest, nie szukaj rozwiązania na ślepo - wróć do identyfikacji przewodów i oznaczeń zacisków. To prowadzi prosto do najczęstszych błędów, które widzę przy takim montażu.

Najczęstsze błędy, które robią różnicę

Przy podwójnym łączniku najwięcej problemów nie wynika z samego osprzętu, tylko z pośpiechu. Jedna pomyłka w puszce potrafi dać efekt, który wygląda jak awaria lampy, a w rzeczywistości jest błędem połączenia.

• Podłączenie neutralnego do łącznika zamiast przewodu fazowego.
• Oparcie się wyłącznie na kolorach bez sprawdzenia miernikiem.
• Pomylone wyjścia, przez co klawisze sterują nie tymi sekcjami, co trzeba.
• Brak mostka w mechanizmie, który go wymaga.
• Zbyt płytka puszka, przez co przewody są ściśnięte i zacisk po czasie puszcza.
• Luźne dokręcenie żyły w zacisku śrubowym.

Najbardziej zdradliwy błąd to ten pierwszy: wielu domowych majsterkowiczów zakłada, że skoro w puszce są trzy żyły, to jedna z nich musi być neutralna. Nie zawsze. W układzie do świecznika przewody neutralne zwykle omijają sam łącznik i idą bezpośrednio do źródła światła. Gdy ten podział jest jasny, montaż przestaje być zgadywaniem, a staje się prostą operacją techniczną.

Jeśli po włączeniu bezpiecznika światło działa tylko częściowo albo zapala się odwrotnie niż powinno, nie jest to zwykle „wada łącznika”. To znak, że trzeba jeszcze raz sprawdzić zaciski i ciągłość przewodów. A czasem po prostu temat nie dotyczy świecznika, tylko innego rodzaju łącznika.

Kiedy trzy przewody nie wystarczą

Nie każdy podwójny włącznik ma taki sam układ, a nie każdy problem rozwiązuje się tym samym osprzętem. Jeśli instalacja ma sterować światłem z dwóch miejsc, potrzebny jest łącznik schodowy, a nie świecznikowy. To częste nieporozumienie, bo oba rozwiązania bywają mylone już na etapie zakupu.

To także miejsce, gdzie warto myśleć o funkcjonalności i zużyciu energii. Podział oświetlenia na dwie strefy ma sens nie tylko wygodowy, ale i praktyczny: w wielu wnętrzach wystarczy włączyć jedną sekcję, zamiast od razu uruchamiać pełną moc. Taki prosty podział potrafi realnie poprawić komfort korzystania z pomieszczenia i ograniczyć zbędne świecenie.

Jeżeli jednak układ w puszce nie zgadza się z tym, czego oczekujesz, nie próbuj „dopasowywać” go na siłę. Czasem lepiej dobrać inny osprzęt albo zlecić przeróbkę instalacji niż walczyć z błędnym założeniem. Z tego miejsca już tylko krok do ostatniej kontroli, która decyduje, czy montaż naprawdę jest skończony.

Co warto sprawdzić po montażu, żeby oświetlenie działało rozsądnie

Po zakończeniu podłączenia nie zamykam od razu wszystkiego na gotowo. Najpierw testuję oba klawisze po kolei, a potem sprawdzam, czy światło nie mruga, nie przygasa i nie reaguje z opóźnieniem. Jeśli coś jest nie tak, łatwiej poprawić to od razu, zanim przewody znowu zostaną ściśnięte w puszce.

• Sprawdź, czy każdy klawisz steruje swoim obwodem.
• Upewnij się, że w puszce nie ma napiętych żył i ostrych zagięć.
• Jeśli lampa ma sekcje LED, zobacz, czy nie pojawia się migotanie po wyłączeniu.
• Przy osprzęcie z podświetleniem sprawdź, czy działa zgodnie z instrukcją producenta.
• W starszej instalacji zapisz sobie, który przewód jest zasilaniem, a który powrotem do lampy.

W praktyce taki podwójny łącznik najlepiej sprawdza się tam, gdzie chcesz rozdzielić światło na strefy: część nad stołem, część w salonie, osobno sufit i kinkiety albo mocniejsze i delikatniejsze doświetlenie. To prosty sposób, żeby instalacja była bardziej elastyczna, a użytkowanie pomieszczenia mniej przypadkowe. Gdy układ jest poprawnie opisany i przetestowany, późniejsza obsługa staje się banalna, a właśnie o to chodzi w dobrze zrobionej elektryce.

Jeżeli w puszce widzisz niejednoznaczne kolory, brak miejsca albo oznaczenia mechanizmu nie pasują do tego, co masz w ścianie, przerwij pracę i sprawdź instalację miernikiem. Przy takim montażu najwięcej daje spokój, konsekwencja i trzymanie się schematu, a nie szybkie strzały na wyczucie.
