Najwięcej kłopotu sprawiają schematy podłączenia domofonu i kolory kabli, bo w praktyce barwy przewodów bywają tylko wskazówką, a nie pewnym standardem. W tym artykule pokazuję, jak czytać oznaczenia, odróżnić układ 2-, 4-, 5- i 6-żyłowy, podłączyć unifon bez zgadywania oraz uniknąć błędów, które najczęściej kończą się ciszą w słuchawce albo brakiem otwierania furtki.
Najważniejsze rzeczy, które sprawdzam przed podłączeniem
- Kolor żyły nie jest uniwersalnym standardem - najpierw patrzę na oznaczenia zacisków, dopiero potem na barwy przewodów.
- Inaczej pracuje system 2-żyłowy, a inaczej analogowy 4-, 5- lub 6-żyłowy - nie da się ich podłączać według jednego schematu.
- Zdjęcie starego podłączenia oszczędza najwięcej czasu - przed odpięciem przewodów robię fotografię i zapisuję numery zacisków.
- Zasilanie i linie domofonu trzeba prowadzić rozsądnie - przewody niskonapięciowe trzymam z dala od 230 V, żeby uniknąć zakłóceń.
- Jeśli kolory się nie zgadzają, szukam funkcji, nie barwy - test, miernik i oznaczenia producenta są ważniejsze niż intuicja.
Kolory kabli w domofonie mówią mniej, niż się wydaje
W domofonach barwa przewodu bywa tylko podpowiedzią, a nie regułą. Z mojego doświadczenia wynika, że właśnie to najczęściej wprowadza ludzi w błąd: ktoś zakłada, że czerwony zawsze oznacza plus, biały zawsze głos, a zielony zawsze wywołanie, po czym okazuje się, że instalator sprzed lat ułożył wszystko po swojemu. W domofonie liczy się przede wszystkim funkcja zacisku, nie kolor izolacji.
W starszych instalacjach kolory często zależą od praktyki konkretnego wykonawcy, a nie od jednego obowiązującego standardu. W nowszych zestawach producenci jeszcze mocniej odchodzą od myślenia „kolor = funkcja”, bo jeden system może używać dwóch żył do kilku zadań, a inny rozdziela mikrofon, głośnik, zasilanie i rygiel na osobne tory. Dlatego przy pierwszym kontakcie z instalacją zawsze powtarzam to samo: najpierw sprawdzam zaciski, dopiero potem dopasowuję żyły.
W praktyce możesz spotkać się z taką logiką kolorów, ale traktuj ją wyłącznie jako orientacyjną:
| Kolor żyły | Często spotykana rola | Na co uważać |
|---|---|---|
| Czerwony lub brązowy | Zasilanie, wspólna linia albo tor dodatni | Nie zakładaj tego bez sprawdzenia zacisku i modelu urządzenia |
| Biały | Głośnik, sygnał audio lub linia pomocnicza | W innym systemie może oznaczać coś zupełnie innego |
| Zielony, niebieski, żółty | Wywołanie, mikrofon, sterowanie zamkiem | To najczęściej zmienne i najbardziej mylące żyły |
| Oplot lub ekran | Masa albo ekranowanie | Nie podłącza się go jak zwykłej żyły sygnałowej |
Jeśli chcesz uniknąć przypadkowego błędu, potraktuj kolory jak etykiety pomocnicze, a nie jak prawo instalacyjne. To prowadzi naturalnie do najważniejszej umiejętności: umiejętności czytania schematu i oznaczeń producenta.
Najczęściej spotykane układy 2, 4, 5 i 6 żył
Tu zaczyna się praktyka, bo to właśnie typ systemu decyduje o tym, jak rozumieć przewody. W domach jednorodzinnych i mieszkaniach spotyka się głównie instalacje dwuprzewodowe oraz analogowe wielożyłowe, a w blokach dochodzi jeszcze starsze rozwiązanie typu 6+n. W instrukcjach producentów, takich jak Cyfral czy Laskomex, widać wyraźnie, że ten sam domofon może wymagać zupełnie innego podejścia niż sąsiedni model.
| Typ instalacji | Gdzie występuje najczęściej | Co to oznacza w praktyce | Najważniejsze ryzyko |
|---|---|---|---|
| 2-żyłowa | Nowe systemy cyfrowe i wideodomofony | Dwie żyły potrafią obsłużyć komunikację, zasilanie i sterowanie, czasem bez polaryzacji, a czasem z wymaganą biegunowością | Nie da się jej podłączyć według klasycznego schematu analogowego |
| 4-żyłowa | Proste instalacje audio i część starszych wideodomofonów | Tor rozmowy jest zwykle bardziej rozdzielony, co ułatwia diagnozę | Pomylenie pary mikrofonu i głośnika daje ciszę albo sprzężenie |
| 5- i 6-żyłowa | Starsze mieszkania, domy jednorodzinne, instalacje modernizowane | Każda funkcja ma zwykle osobną żyłę albo osobną parę | Kolory bywają najbardziej przypadkowe, bo instalatorzy stosowali różne praktyki |
| 6+n | Starsze bloki | Jeden przewód wspólny i dodatkowe żyły dla wywołania lub poszczególnych lokali | Trudniej rozpoznać, która żyła odpowiada za którą funkcję |
Warto zapamiętać jedną rzecz: system 2-żyłowy nie jest „mniejszą” wersją analogowego 6-żyłowego. To inna logika pracy, często z innym zasilaniem i innym protokołem komunikacji. Jeśli na obudowie albo w instrukcji widzisz oznaczenia w stylu L+, L-, C+, C-, GND, Z, S1 czy S2, nie próbuj rozpoznawać ich po kolorze, tylko po funkcji zacisku. Następny krok to już spokojne odczytanie schematu bez zgadywania.
Jak odczytać schemat bez zgadywania
Przy podłączeniu domofonu najbardziej pomaga prosty porządek. Ja zawsze zaczynam od zrobienia zdjęcia starego połączenia, spisania numerów zacisków i sprawdzenia, czy mam do czynienia z unifonem audio, wideodomofonem czy częścią większej instalacji. Dopiero potem dotykam przewodów. Nie odwrotnie.
Jeśli na schemacie pojawiają się oznaczenia, których nie rozumiesz, traktuj je jako mapę funkcji. Najczęściej spotkasz takie symbole:
| Oznaczenie | Co zwykle oznacza | Jak to czytam w praktyce |
|---|---|---|
| + | Tor dodatni lub zasilanie | Sprawdzam biegunowość, jeśli producent ją przewiduje |
| - | Tor ujemny | Nie zamieniam go z masą bez potwierdzenia w instrukcji |
| GND, M, G | Masa układu | To często wspólny punkt odniesienia dla rozmowy i wywołania |
| MIC, SPK, AUDIO | Mikrofon, głośnik lub tor audio | Pomylone żyły powodują brak dźwięku albo piski |
| Z, LOCK, STRIKE | Sterowanie elektrozaczepem | To żyła odpowiedzialna za otwieranie furtki lub drzwi |
| CALL, CA, WYWOŁANIE | Sygnał dzwonka | Jeśli tu popełnię błąd, unifon milczy mimo poprawnej rozmowy |
| S1, S2 | Zaciski spotykane w starszych lub konkretnych systemach producenta | Nie nadaję im znaczenia „z głowy”, tylko sprawdzam dokumentację |
W instrukcjach takich jak dokumentacja Laskomex dla wybranych konfiguracji wideo pojawiają się też konkretne wskazówki dotyczące przewodów, długości odcinków i parowania żył. To cenna podpowiedź, ale nie uniwersalna norma dla wszystkich domofonów. Dlatego przed podłączeniem trzymam się jednej zasady: schemat z pudełka lub instrukcji ma pierwszeństwo przed wszelkimi „typowymi” kolorami z internetu.
Gdy już rozumiesz oznaczenia, podłączenie staje się zwykłą operacją techniczną, a nie grą w zgadywanie. To prowadzi do najważniejszego etapu: samej wymiany albo montażu krok po kroku.
Jak podłączyć nowy unifon albo kasetę krok po kroku
Przy wymianie unifonu najczęściej chodzi o zachowanie tego, co już działa, i odtworzenie układu bez wprowadzania chaosu. Jeśli instalacja jest stara, tym bardziej nie zaczynam od wyrywnego przepinania żył, tylko od spokojnego rozpoznania. W praktyce wystarcza kilka prostych kroków.
- Odłącz zasilanie tam, gdzie jest to możliwe, i upewnij się, że nie pracujesz przy części 230 V.
- Zrób zdjęcie obecnego połączenia z bliska i z szerszym kadrem, żeby widzieć kolejność zacisków.
- Oznacz każdą żyłę taśmą lub numerem, zanim ją odkręcisz.
- Porównaj oznaczenia starego i nowego urządzenia, a nie tylko kolor przewodów.
- Odepnij i podłączaj żyły po jednej, sprawdzając po każdym etapie, czy zacisk jest dobrze dokręcony.
- Przetestuj wywołanie, rozmowę i otwieranie furtki, zanim zamkniesz obudowę.
Tu przydaje się praktyczna cierpliwość. Jeżeli masz w ręce system dwuprzewodowy, nie próbuj rozrysowywać go jak starego analogowego domofonu, bo zwykle skończy się to brakiem komunikacji. W materiałach Cyfral widać właśnie to podejście: w ich rozwiązaniach dwuprzewodowych jedna linia obsługuje kilka funkcji jednocześnie, więc liczy się logika producenta, a nie klasyczne „mikrofon osobno, głośnik osobno”.
Warto też pamiętać o mechanice montażu. Zbyt długie odizolowanie żyły, luźny zacisk albo zbyt mocno skręcony przewód potrafią zepsuć połączenie bardziej niż błąd w kolorze. Jeśli instalacja wygląda na nietypową, podłączam najpierw tylko funkcję wywołania i masy, a dopiero później resztę. To oszczędza czas, bo od razu widzę, czy układ „żyje”.
Kiedy wszystko działa, zostaje już tylko dopracowanie szczegółów. Ale zanim uznasz montaż za skończony, dobrze jest znać błędy, które najczęściej udają awarię sprzętu.
Najczęstsze błędy, które wyglądają jak awaria
Wiele zgłoszeń serwisowych nie wynika z uszkodzenia domofonu, tylko z prostego pomylenia żył albo złego prowadzenia przewodów. Najczęściej widzę kilka powtarzalnych scenariuszy:
- Brak dzwonka - przewód wywołania trafił na zły zacisk albo został urwany przy zaciskaniu.
- Cichy lub zniekształcony głos - zamienione żyły mikrofonu i głośnika, zbyt słaby styk albo za długi, cienki kabel.
- Furtka otwiera się tylko czasem - luźny zacisk elektrozaczepu, utleniona żyła lub słaby zasilacz.
- Buczenie, trzaski, zakłócenia - przewody domofonowe poprowadzone zbyt blisko instalacji energetycznej 230 V.
- Wszystko działa, ale tylko po dociśnięciu przewodu - problem z izolacją, słabym kontaktem lub źle odizolowaną żyłą.
Tu przydaje się metoda eliminacji. Jeśli dźwięk jest, ale furtka nie reaguje, sprawdzam tor zamka. Jeśli dzwonek działa, ale nie ma rozmowy, skupiam się na parach audio. Jeśli wszystko milczy, wracam do podstaw: zasilanie, masa i zgodność systemu. Nie zaczynam od wymiany całego urządzenia, dopóki nie mam pewności, że problem leży w sprzęcie.
Dobrym nawykiem jest też sprawdzenie, czy zaciski są dokręcone równomiernie i czy końcówki przewodów nie są zbyt mocno nadłamane. W domofonie bardzo często przegrywa nie elektronika, tylko mechanika połączenia. To prowadzi do kolejnego ważnego tematu: wyboru przewodu i trasy prowadzenia instalacji.

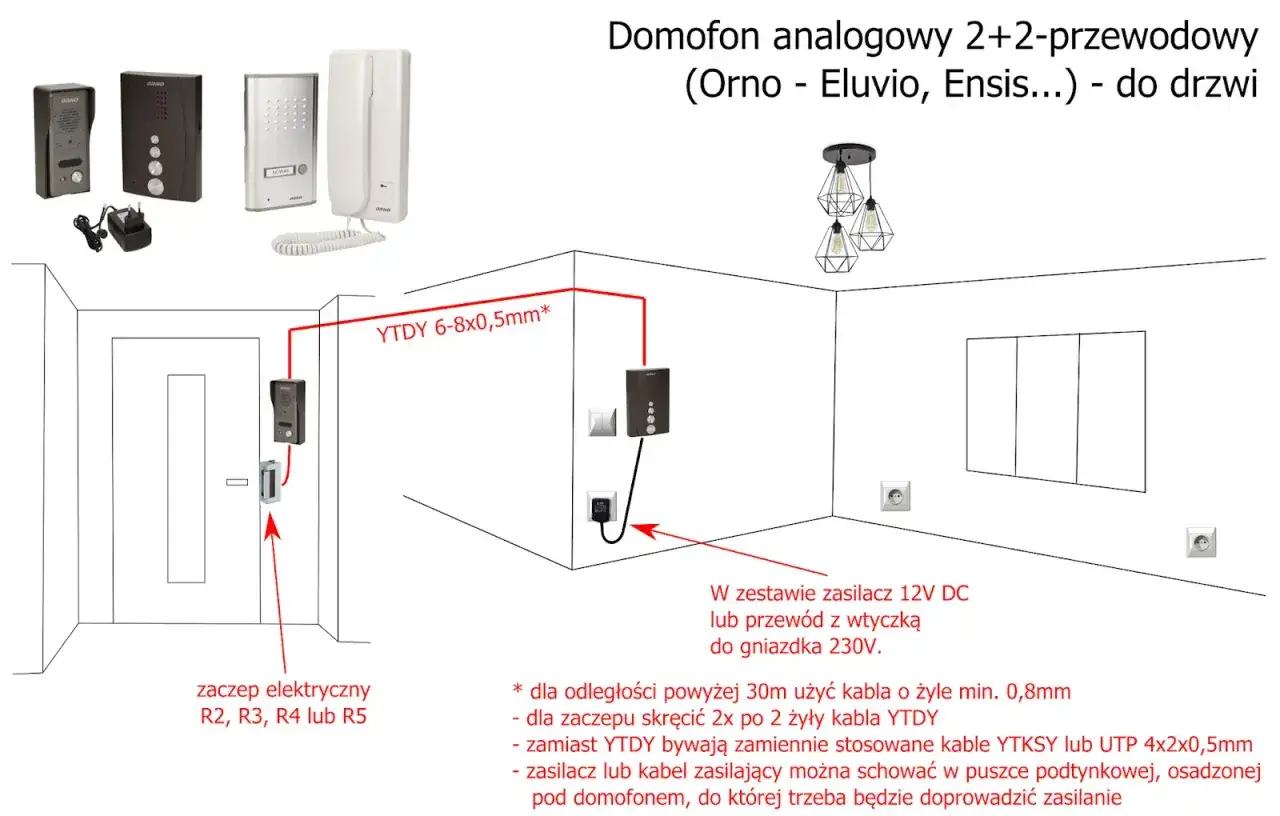

Jaki przewód i prowadzenie instalacji sprawdzają się najlepiej
Przy domofonie przewód ma większe znaczenie, niż wielu osobom się wydaje. W wybranych instrukcjach Laskomex dla systemów wideo pojawiają się przewody o przekroju 0,5 mm², a w części konfiguracji dopuszczalne długości dochodzą nawet do 150 m. To dobry punkt odniesienia, ale nadal nie jest to wolna ręka do dowolnego mieszania kabli. Zawsze wygrywa dokumentacja konkretnego modelu.
Jeśli mam wybierać praktycznie, kieruję się takimi zasadami:
| Sytuacja | Co wybieram | Dlaczego |
|---|---|---|
| Krótkie połączenie w mieszkaniu lub domu | Przewód wielożyłowy 0,5 mm² lub sprawdzoną istniejącą instalację | Jest prosty w obróbce i zwykle wystarcza do krótkich odcinków |
| Modernizacja starej instalacji | Przewód zgodny z wymaganiami producenta, najlepiej o znanym przekroju | Łatwiej rozwiązać problemy z napięciem i zanikiem sygnału |
| Trasa blisko przewodów 230 V | Przewód prowadzony z wyraźnym odstępem od instalacji energetycznej | Mniej zakłóceń i mniej brumu w rozmowie |
| Instalacja narażona na wilgoć | Przewód odporny na warunki zewnętrzne i odpowiednio zabezpieczony | Żyły nie utleniają się tak szybko, a połączenie dłużej zachowuje stabilność |
W praktyce pilnuję jeszcze dwóch rzeczy. Po pierwsze, nie prowadzę kabli domofonowych bezpośrednio równolegle z przewodami zasilającymi, jeśli nie muszę. Po drugie, przy dłuższych odcinkach lepiej sprawdza się przewód o sensownie dobranym przekroju i parowanie żył niż przypadkowy kabel „jaki akurat był pod ręką”. To szczególnie ważne w instalacjach, które mają być stabilne przez lata, a nie tylko „na chwilę po remoncie”.
Jeśli już wiesz, jaki przewód masz lub chcesz zastosować, pozostaje ostatni problem: co zrobić wtedy, gdy kolory po prostu nie zgadzają się z żadnym schematem.
Co zrobić, gdy kolory nie pasują do schematu
To jedna z najbardziej typowych sytuacji w starszych blokach i domach po kilku remontach. Żyły bywają wymieniane fragmentami, ktoś kiedyś dołożył odcinek innego kabla, a poprzedni wykonawca nie zostawił żadnych opisów. Wtedy nie szukam „idealnego koloru”, tylko buduję własną mapę połączeń.
Mój sprawdzony sposób wygląda tak:
- najpierw identyfikuję model unifonu albo kasety zewnętrznej;
- potem ustalam, które zaciski odpowiadają za zasilanie, wywołanie, audio i zamek;
- sprawdzam ciągłość przewodów miernikiem, jeśli podejrzewam przerwę lub pomieszanie żył;
- testuję po jednej funkcji, zamiast wieszać wszystko na jednym strzale;
- na końcu opisuję każdą żyłę własnym numerem, żeby przy następnej awarii nie zaczynać od zera.
Jeżeli system jest cyfrowy i dwuprzewodowy, nie próbuję przenosić logiki starego analogowego domofonu. Jeśli system jest analogowy, ale kolory nic nie mówią, patrzę na numerację zacisków i szukam śladów oryginalnego montażu. Gdy instalacja jest mocno przerobiona, najrozsądniejsze bywa odtworzenie schematu na kartce przed fizycznym podłączeniem. To zajmuje kilka minut, ale potrafi oszczędzić godzinę błądzenia.
Właśnie dlatego przy domofonie najbardziej opłaca się porządek, a nie pamięć do kolorów. Jeśli zachowasz zdjęcie, oznaczysz żyły i trzymasz się oznaczeń producenta, podłączenie staje się przewidywalne nawet wtedy, gdy instalacja ma za sobą kilka pokoleń przeróbek.
Najkrótsza droga do poprawnego montażu jest prostsza niż legenda o kolorach
Gdybym miał zostawić jedną praktyczną zasadę, powiedziałbym tak: kolor przewodu traktuj jako wskazówkę, ale decyzję opieraj na schemacie, zaciskach i typie systemu. To dotyczy szczególnie sytuacji, w których wymieniasz stary unifon w bloku albo modernizujesz wideodomofon bez pełnej dokumentacji. Wtedy najwięcej znaczy spokojne rozpoznanie instalacji, a nie szybkie przepinanie „na oko”.
Jeśli po przeczytaniu schematu nadal masz wątpliwość, czy pracujesz na układzie analogowym czy cyfrowym, lepiej zatrzymać się na etapie identyfikacji niż ryzykować złe podłączenie. To samo dotyczy przewodów prowadzonych blisko zasilania 230 V oraz instalacji w wilgotnym środowisku. W domofonie drobny błąd nie zawsze niszczy sprzęt od razu, ale potrafi skutecznie obniżyć jakość działania i skrócić żywotność całego układu.
Jeżeli chcesz, mogę też przygotować osobny, praktyczny schemat dla konkretnego typu instalacji: 2-żyłowej, 4-żyłowej, 6+n albo wideodomofonu z elektrozaczepem.
