Dobór przewodów do automatyki bramowej brzmi jak detal, ale właśnie na kablach najczęściej przegrywa się niezawodność całej instalacji. W praktyce pytanie, jakie kable do bramy i furtki wybrać, sprowadza się do rozdzielenia energii między napęd, osprzęt i sterowanie tak, żeby silnik nie gubił napięcia, a fotokomórki, elektrozaczep i lampa działały bez kaprysów. Poniżej rozpisuję to po ludzku: od przekrojów i typów przewodów, przez prowadzenie w ziemi, aż po błędy, które wychodzą dopiero po pierwszej zimie.
To są najważniejsze decyzje przy doborze kabli
- Do zasilania napędu najczęściej startuje się od 3 x 1,5 mm², a przy dłuższej trasie od 3 x 2,5 mm².
- Do osprzętu niskonapięciowego wystarczają cieńsze żyły, ale tylko wtedy, gdy długość trasy nie robi się duża.
- Elektrozaczep furtki warto zasilać osobnym przewodem, zwykle 2 x 1 mm².
- W ziemi przewód powinien być odporny na wilgoć i prowadzony w rurze osłonowej lub peszlu.
- Nie mieszaj 230 V i słabych sygnałów w jednym przypadkowym peszlu, jeśli producent nie przewiduje takiego układu.
- Zostaw zapas żył i miejsca w przepuście, bo rozbudowa po montażu jest zawsze droższa niż przygotowanie instalacji od razu.
Od czego naprawdę zależy dobór przewodów
Ja przy takim projekcie zaczynam od trzech pytań: co zasilamy, jak daleko i w jakim środowisku. Inaczej traktuję przewód do napędu zasilanego z 230 V, inaczej linię do fotokomórek na 24 V, a jeszcze inaczej kabel do furtki z elektrozaczepem. To nie jest kosmetyka. Przy niskim napięciu nawet niewielki spadek napięcia potrafi dać objawy, które na pierwszy rzut oka wyglądają jak awaria centrali.
- Długość trasy decyduje o spadku napięcia i realnej mocy na końcu przewodu.
- Napięcie robocze mówi, jak bardzo instalacja reaguje na straty w kablu.
- Obciążenie jest inne dla silnika, inne dla lampy, a jeszcze inne dla przycisku lub domofonu.
- Warunki zewnętrzne mają znaczenie równie duże jak sam przekrój: wilgoć, mróz, promienie UV i ruch elementów mechanicznych szybko niszczą zły przewód.
- Liczba żył powinna uwzględniać nie tylko obecne akcesoria, ale też ewentualną rozbudowę.
Przy niskonapięciowych obwodach margines błędu jest mniejszy, dlatego zwykłe „jakoś to będzie” działa tu najgorzej. W praktyce jeden źle policzony odcinek może zaburzyć pracę całej automatyki, a nie tylko pojedynczego dodatku. Kiedy rozumiem już te zależności, mogę przejść do konkretów i wybrać przewody, które faktycznie sprawdzają się w montażu.
Jakie przewody sprawdzają się przy napędzie i osprzęcie
W praktyce dzielę instalację na kilka osobnych obwodów. To upraszcza serwis, zmniejsza ryzyko zakłóceń i pozwala dobrać przekrój do realnego obciążenia, zamiast ciągnąć wszędzie jeden „uniwersalny” kabel. Instrukcje Nice pokazują bardzo podobny układ: zasilanie napędu 3 x 1,5 mm² do 30 m, przy dłuższej linii 3 x 2,5 mm², do elektrozaczepu 2 x 1 mm², a do fotokomórek 2 x 0,5 mm² lub 4 x 0,25 mm².
| Obwód | Przewód, który najczęściej się sprawdza | Kiedy to ma sens | Na co uważać |
|---|---|---|---|
| Zasilanie napędu | 3 x 1,5 mm² | Gdy trasa jest krótka i producent nie wymaga grubszego kabla | Przy dłuższej linii lepiej od razu sprawdzić możliwość przejścia na 3 x 2,5 mm² |
| Zasilanie napędu na dłuższym odcinku | 3 x 2,5 mm² | Gdy przewód biegnie dalej od rozdzielni lub automat ma większy pobór | To zwykle bezpieczniejszy wybór niż prowadzenie instalacji „na styk” |
| Fotokomórki | 2 x 0,5 mm² lub 4 x 0,25 mm² | Do zasilania i połączenia nadajnika z odbiornikiem | Przy większym dystansie potrzebny może być grubszy przekrój |
| Lampa ostrzegawcza | 2 x 0,5 mm² | Gdy lampa jest blisko centrali | Jeśli lampa ma antenę, używa się osobnego kabla koncentrycznego typu RG58 |
| Elektrozaczep furtki | 2 x 1 mm² | Do krótkich i średnich odcinków w zwykłej furtce | Przy dłuższej trasie przekrój trzeba zweryfikować, żeby zaczep nie tracił siły |
| Klawiatura, przycisk, przełącznik kluczykowy | 4 x 0,5 mm² lub podobny wielożyłowy przewód sterujący | Gdy potrzebujesz kilku sygnałów sterujących | Warto zostawić wolną żyłę na przyszłość |
W nowszych systemach dwużyłowa magistrala potrafi ograniczyć liczbę przewodów przy akcesoriach, ale zasada zostaje ta sama: kabel ma pasować do funkcji i długości trasy, a nie tylko do tego, że „się zmieści”. Najlepszy wybór to taki, który daje stabilne działanie dziś i nie zamyka Ci drogi do rozbudowy jutro. Skoro już wiemy, co zwykle wybieram, trzeba jeszcze zadbać o sam sposób prowadzenia przewodów w terenie.

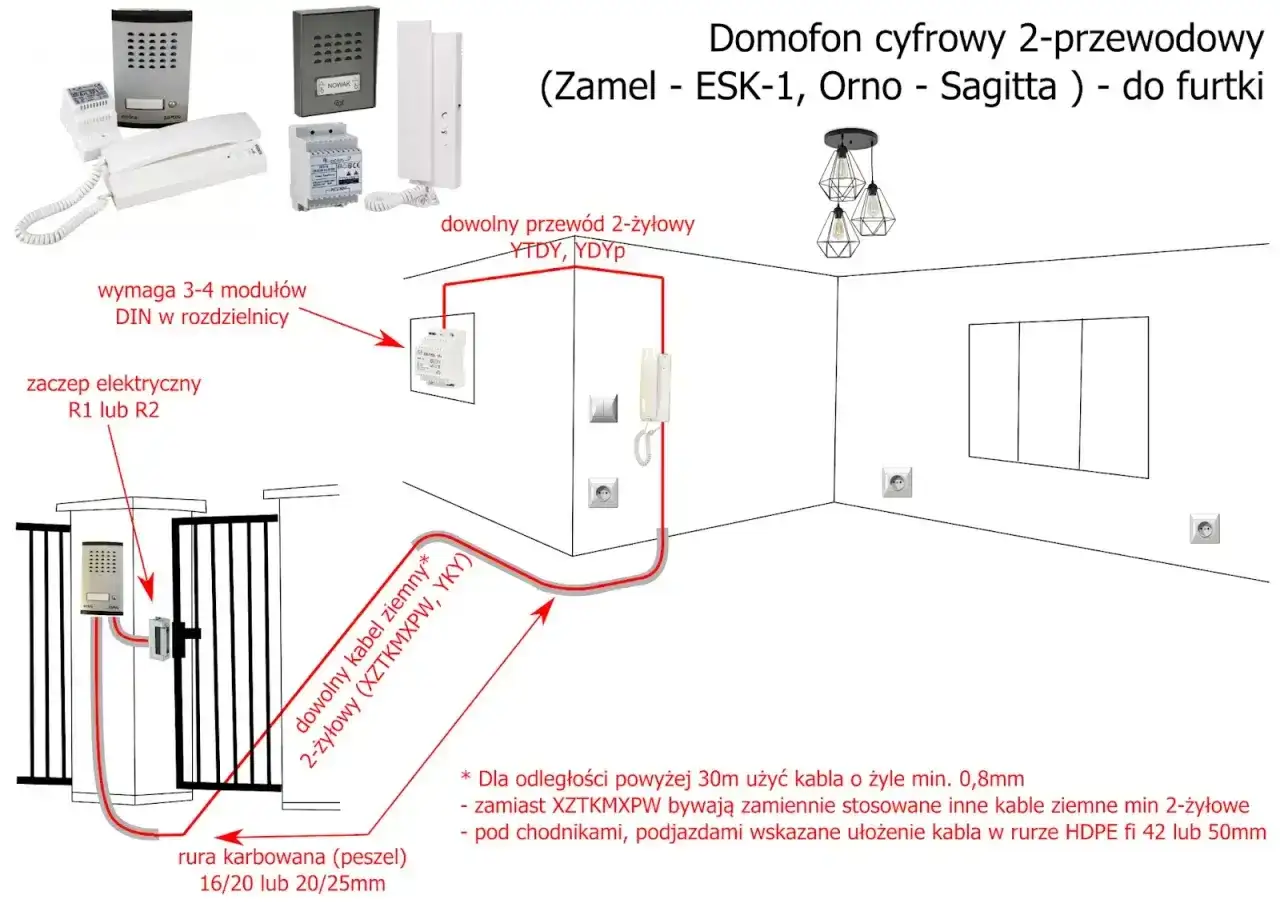

Jak prowadzić przewody przez grunt i słupki
Przewód, który ma działać latami, nie powinien leżeć w ziemi luzem i nie powinien ocierać się o krawędzie blachy czy betonu. Tu liczy się nie tylko sam przekrój, ale też ochrona mechaniczna. Rura osłonowa lub peszel mają chronić kabel przed uszkodzeniem przy pracach ziemnych, przemieszczeniach gruntu i przypadkowym uderzeniu.
- Prowadź osobne trasy dla zasilania 230 V i dla niskonapięciowego sterowania.
- W słupku i fundamencie zostaw ochronną osłonę, żeby kabel nie ocierał się o ostre krawędzie.
- Nie rób połączeń w gruncie bez odpowiedniego zabezpieczenia; jeśli trzeba łączyć odcinki, użyj puszki lub złącza przeznaczonego do takich warunków.
- Zostaw zapas długości przy napędzie, fotokomórce i furtce, bo serwis bez luzu w kablu jest później uciążliwy.
- Unikaj ciasnych łuków, zwłaszcza przy ruchomych elementach i przejściach przez metalowe profile.
Instrukcje producentów podpowiadają też prostą zasadę: kabel ma być dobrany do środowiska pracy. Do wnętrz może pasować inny typ niż na zewnątrz, ale w praktyce najważniejsze jest to, żeby przewód naprawdę był przewidziany do wilgoci, temperatury i ekspozycji na warunki atmosferyczne. To właśnie w tym miejscu najłatwiej oszczędzić kilka złotych na metrze, a potem stracić cały weekend na szukaniu przerwy w obwodzie. Kiedy instalacja jest już poprowadzona bezpiecznie, warto znać jeszcze błędy, które w praktyce najczęściej psują efekt.
Najczęstsze błędy, które kosztują najwięcej
Najgorsze awarie bramy nie zaczynają się od spektakularnego zwarcia. Zwykle winny jest drobiazg: za cienki kabel, źle dobrana trasa albo brak separacji między obwodami. To są błędy, które długo nie dają o sobie znać, a potem wychodzą w najmniej wygodnym momencie.
- Zbyt cienki przewód do długiej trasy - napęd startuje ospale, a centrala potrafi reagować losowo.
- Stosowanie zwykłego kabla wewnętrznego na zewnątrz - izolacja szybciej twardnieje, pęka i łapie wilgoć.
- Łączenie 230 V i sygnałów sterujących w jednym przypadkowym peszlu - rośnie ryzyko zakłóceń i bałaganu serwisowego.
- Brak wolnych żył - gdy dochodzi domofon, czytnik albo dodatkowa fotokomórka, trzeba kuć wszystko od nowa.
- Złe podejście do anteny - antena z przypadkowego przewodu działa gorzej niż dobrze dobrany przewód koncentryczny RG58.
- Ignorowanie zaleceń producenta - jeśli instrukcja podaje limit długości lub inny przekrój, to nie jest sugestia „na wszelki wypadek”.
W praktyce większość tych problemów nie wynika z braku wiedzy, tylko z pośpiechu. Ja wolę położyć jeden przewód więcej niż później szukać usterki w centrali, która wcale nie jest winna. A skoro już wiemy, czego unikać, można spokojnie policzyć przekrój i długość bez zgadywania.
Jak dobrać przekrój bez zgadywania
Najprostsza metoda jest banalna, ale działa: najpierw mierzysz realną trasę od rozdzielni lub zasilacza do odbiornika, potem sprawdzasz napięcie pracy i pobór prądu urządzenia, a dopiero na końcu wybierasz przewód. W dokumentacji wielu napędów przewija się ten sam punkt odniesienia: dla zasilania 3 x 1,5 mm² wystarcza zwykle do 30 m, a powyżej tego progu lepiej przejść na 3 x 2,5 mm². Przy niektórych liniach sterujących granice są inne, bo obciążenie jest mniejsze.
| Długość trasy | Zasilanie napędu | Akcesoria i sterowanie | Mój praktyczny wniosek |
|---|---|---|---|
| Do 20 m | 3 x 1,5 mm² | 2 x 0,5 mm² lub 4 x 0,25 mm² | W większości domowych instalacji to punkt wyjścia |
| 20-30 m | 3 x 1,5 mm², ale już z kontrolą spadku napięcia | Do elektrozaczepu i magistrali lepiej zostawić większy zapas | Tu częściej opłaca się od razu przewidzieć grubszy kabel |
| Powyżej 30 m | 3 x 2,5 mm² | Dobór zależny od urządzenia i instrukcji | Na zasilaniu nie zgaduję, tylko zwiększam przekrój |
Warto też pamiętać, że linie niskonapięciowe nie są mniej ważne tylko dlatego, że pobierają mniej energii. Właśnie tam spadek napięcia potrafi najbardziej namieszać. W praktyce oznacza to, że przy elektrozaczepie, fotokomórkach czy magistrali sterującej nie patrzę wyłącznie na średnicę żyły, ale też na długość i sposób prowadzenia kabla. Jeśli trasa robi się nietypowa, wolę zaplanować większy przekrój od razu niż liczyć na szczęście.
Co warto zostawić w instalacji na przyszłą rozbudowę
Najbardziej opłaca się myśleć o bramie i furtce jak o systemie, który może się jeszcze rozwinąć. Dziś montujesz tylko napęd i fotokomórki, a za rok dochodzi domofon, czytnik, zasilanie awaryjne albo moduł współpracujący z instalacją PV. Wtedy każdy dodatkowy peszel i każda wolna żyła są warte więcej niż ich koszt na etapie budowy.
- Zostaw pusty peszel od strony rozdzielni do słupka lub fundamentu.
- Dodaj zapas żył w przewodzie do furtki, nawet jeśli dziś nie są potrzebne.
- Opisz obwody w rozdzielnicy i w puszkach serwisowych, żeby po latach nie zgadywać, co jest czym.
- Przewiduj miejsce na zasilacz lub moduł, jeśli instalacja ma kiedyś dostać dodatkowe funkcje.
Jeżeli miałbym zostawić jedną praktyczną myśl na koniec, to byłaby ona prosta: przy automatyce bramowej nie oszczędza się na przewodzie, tylko mądrze rozdziela energię, sterowanie i przyszłą rozbudowę. Dobrze dobrane okablowanie nie rzuca się w oczy, ale to właśnie ono decyduje, czy brama i furtka będą działały bezproblemowo przez lata, czy co sezon będą wracały do poprawki.
