W układzie trójfazowym ważne są nie tylko same fazy, ale też to, jak mierzy się napięcie między nimi. To właśnie ono tłumaczy, dlaczego w polskiej sieci niskiego napięcia obok 230 V pojawia się też około 400 V i skąd biorą się różnice między zwykłym gniazdkiem a zasilaniem urządzeń trójfazowych. Pokażę to bez zbędnej teorii: czym jest ten parametr, jak odróżnić go od napięcia fazowego, gdzie ma znaczenie w domu i przy fotowoltaice oraz jak nie pomylić go przy pomiarze.
Najkrótsza odpowiedź dla zabieganych
- W sieci 230/400 V między fazą a przewodem neutralnym zwykle mierzy się około 230 V, a między dwiema fazami około 400 V.
- Wartość 400 V wynika z przesunięcia faz o 120° i zależności z pierwiastkiem z 3, a nie z prostego zsumowania 230 V + 230 V.
- Większość domowych odbiorników pracuje na 230 V, a 400 V dotyczy urządzeń trójfazowych, takich jak część pomp ciepła, płyt grzewczych, sprężarek czy maszyn warsztatowych.
- Przy instalacji fotowoltaicznej i innych źródłach energii rozkład obciążenia na trzy fazy ma duże znaczenie dla stabilności i wygody użytkowania.
- Pomiar można wykonać miernikiem uniwersalnym, ale tylko wtedy, gdy rozumiesz, co mierzysz i zachowujesz zasady bezpieczeństwa.
Skąd bierze się wartość około 400 V w sieci trójfazowej
Najprościej patrzę na to tak: w układzie trójfazowym mamy trzy przebiegi sinusoidalne przesunięte względem siebie o 120°. Każda faza ma względem przewodu neutralnego swoją własną wartość, zwykle około 230 V, ale gdy porównasz dwie różne fazy, nie dodajesz ich po prostu jak dwóch liczb. Liczy się różnica wektorowa, dlatego między przewodami fazowymi otrzymujesz około 230 V × 1,732, czyli w praktyce blisko 400 V.
To nie jest akademicki detal, tylko rzecz, która porządkuje całą instalację. W Polsce standardem jest układ 230/400 V, 50 Hz, więc w domach i małych obiektach spotkasz zarówno obwody jednofazowe, jak i trójfazowe. W praktyce napięcie sieciowe bywa dopuszczalnie trochę niższe albo wyższe od wartości znamionowej, a odczyt rzędu 392 V albo 407 V sam w sobie nie musi oznaczać awarii; w sieciach niskiego napięcia zwykle mówi się o zakresie około 207-253 V dla toru 230 V i 360-440 V dla toru 400 V.
Właśnie dlatego nie lubię uproszczenia „dwie fazy dają 460 V”. Ono brzmi intuicyjnie, ale jest po prostu błędne. Z tego miejsca już tylko krok do rozróżnienia, co dokładnie mierzymy w instalacji i dlaczego te pojęcia tak często się mylą.

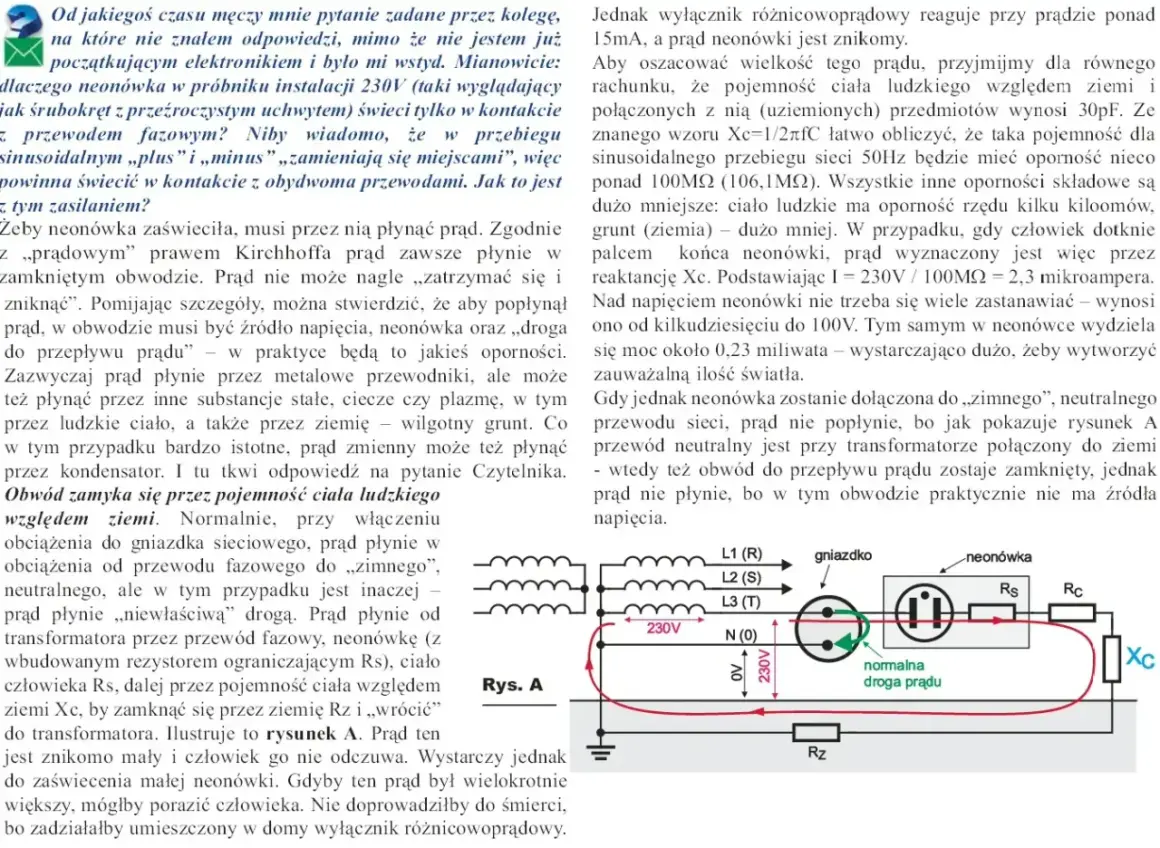

Jak odróżnić napięcie fazowe od napięcia przewodowego
Tu najwięcej osób łapie się na skróty myślowe, dlatego rozbijam to na prosty schemat. Napięcie fazowe mierzy się między fazą a neutralnym, a napięcie przewodowe mierzy się między dwiema fazami. W codziennej rozmowie częściej usłyszysz po prostu o 230 V i 400 V, ale technicznie to dwa różne pomiary.
| Cecha | Pomiędzy fazą a N | Pomiędzy dwiema fazami |
|---|---|---|
| Typowa wartość | 230 V | 400 V |
| Co mierzysz | Jedną fazę względem punktu neutralnego | Różnicę potencjałów między dwoma fazami |
| Najczęstsze zastosowanie | Gniazdka, oświetlenie, małe odbiorniki | Silniki 3-fazowe, niektóre płyty grzewcze, większe sprężarki |
| Co oznacza dla użytkownika | Standard domowy | Większa moc i inne wymagania przyłączeniowe |
Ważny jest jeszcze neutralny, czyli przewód N. W poprawnie wykonanej instalacji to on „zamyka” obwód dla wielu odbiorników jednofazowych. Przewód ochronny PE pełni inną rolę: nie służy do normalnego zasilania urządzeń, tylko do ochrony przed porażeniem. To właśnie dlatego nie wolno mieszać tych pojęć, nawet jeśli na pierwszy rzut oka wszystkie są tylko „jakimiś przewodami” w rozdzielnicy.
Ta różnica zaczyna mieć praktyczne znaczenie dopiero wtedy, gdy dochodzą większe odbiorniki, rozbudowa domu albo fotowoltaika. I tu przechodzę do tego, co zwykle najbardziej interesuje właścicieli instalacji.
Gdzie to naprawdę ma znaczenie w domu i przy fotowoltaice
W domu najczęściej spotykam dwa scenariusze. Pierwszy to zwykłe użytkowanie: lodówka, oświetlenie, komputer, czajnik czy router działają na 230 V i nie wymagają niczego więcej. Drugi to sprzęt o wyższym poborze mocy, który sensownie pracuje na trzech fazach. Mieszczą się w tym płyty indukcyjne, pompy ciepła, część pieców elektrycznych, kompresory, elektronarzędzia warsztatowe i ładowarki samochodowe o większej mocy.
Tu pojawia się prosty, ale ważny związek: im większa moc i im cięższy rozruch urządzenia, tym bardziej opłaca się rozłożyć obciążenie na trzy fazy. Dla orientacji przy zasilaniu trójfazowym i zabezpieczeniu 3 × 16 A można mówić o mocy rzędu 11 kW w warunkach idealnych, ale rzeczywista wartość zależy od współczynnika mocy, przewodów, zabezpieczeń i samego odbiornika. Ja zawsze wolę patrzeć nie tylko na „ile watów”, lecz także na to, czy instalacja zniesie takie obciążenie bez przegrzewania i bez niepotrzebnej asymetrii.
Przy fotowoltaice temat robi się jeszcze ciekawszy. Falownik trójfazowy rozdziela energię na trzy fazy, co pomaga lepiej bilansować domowe zużycie i ograniczać sytuacje, w których jedna faza jest mocno obciążona, a dwie pozostałe prawie puste. To ważne zwłaszcza wtedy, gdy w domu działają jednocześnie pompa ciepła, ładowarka do auta i klasyczne odbiorniki 230 V. Jednofazowy układ też może działać dobrze, ale wymaga bardziej świadomego planowania obciążeń.
W praktyce widzę jedną rzecz bardzo często: ludzie skupiają się na samej mocy paneli, a pomijają sposób, w jaki energia ma być oddawana do domu i rozkładana po fazach. To błąd, bo przy nowoczesnym domu liczy się nie tylko produkcja, lecz także logika całego układu. Z tego względu warto umieć poprawnie wykonać choćby podstawowy pomiar.
Jak poprawnie to zmierzyć i nie wyciągnąć błędnych wniosków
Jeżeli masz doświadczenie z miernikiem uniwersalnym, możesz sprawdzić podstawowe wartości, ale tylko z zachowaniem ostrożności. Przy pracy pod napięciem nie ma miejsca na improwizację. Ja traktuję taki pomiar jako szybkie potwierdzenie, a nie pełną diagnostykę instalacji.
- Ustaw miernik na pomiar napięcia AC i wybierz zakres wyższy niż spodziewane 400 V.
- Najpierw zmierz napięcie między fazą a neutralnym, a potem między dwiema fazami.
- Porównaj wynik z typowymi wartościami: około 230 V oraz około 400 V.
- Jeśli odczyty mocno „pływają”, sprawdź, czy pomiar odbywa się przy dużym obciążeniu albo czy instalacja nie ma problemów z połączeniami.
Warto też pamiętać, że pomiar powinien być interpretowany w kontekście. Napięcie może lekko siadać wieczorem, gdy w okolicy pracuje wiele urządzeń, a w innym momencie wróci bliżej wartości nominalnej. Sam odczyt bez znajomości warunków mówi więc mniej, niż wielu osobom się wydaje. Jeśli wynik jest wyraźnie poza normą, problem może leżeć po stronie przyłącza, neutralnego albo lokalnej instalacji, ale diagnozę najlepiej zostawić elektrykowi z uprawnieniami.
To też dobry moment, żeby nazwać najczęstsze pomyłki. One powtarzają się zaskakująco regularnie, zwłaszcza gdy ktoś pierwszy raz pracuje z instalacją trójfazową.
Najczęstsze błędy, które widzę przy tym pojęciu
- „230 V + 230 V = 460 V” - to najpopularniejsze uproszczenie, ale fizycznie błędne. Przesunięcie faz sprawia, że liczy się geometria wektorów, a nie zwykłe dodawanie.
- Mylenie napięcia z mocą - wyższe napięcie nie oznacza automatycznie większej mocy urządzenia. Moc zależy jeszcze od prądu i współczynnika mocy.
- Przekonanie, że każde urządzenie 3-fazowe „bierze” energię równomiernie bez znaczenia dla instalacji - w praktyce liczy się sposób podłączenia, rozruch i bilans całego domu.
- Ignorowanie kolejności faz - przy silnikach ma to realne znaczenie, bo zamiana dwóch faz zmienia kierunek obrotów.
- Bagatelizowanie przewodu neutralnego - jego uszkodzenie albo luźne połączenie potrafi wywołać bardzo nieprzyjemne objawy w instalacji jednofazowej i trójfazowej.
Najwięcej problemów nie bierze się z samej teorii, tylko z tego, że ktoś zbyt szybko uznał jeden pomiar za pełny obraz sytuacji. A w elektryce takie skróty potrafią kosztować więcej niż chwilę dodatkowego sprawdzenia.
Co sprawdzić przed rozbudową instalacji albo montażem odbiorników 3-fazowych
Jeżeli patrzę na dom z perspektywy przyszłych urządzeń, zaczynam od prostych pytań: czy potrzebujesz tylko klasycznych obwodów 230 V, czy planujesz coś, co naprawdę skorzysta na zasilaniu trójfazowym. To może być płyta indukcyjna, pompa ciepła, ładowarka EV albo większa instalacja PV z falownikiem, który ma dobrze współpracować z resztą domu.
- Sprawdź, jakie napięcie wymaga konkretne urządzenie: 230 V czy 400 V.
- Zweryfikuj, czy przydzielona moc i zabezpieczenia są wystarczające.
- Rozłóż odbiory możliwie równomiernie na trzy fazy, zamiast przeciążać jedną.
- Upewnij się, że rozdzielnica i okablowanie mają zapas na przyszłą rozbudowę.
Przy fotowoltaice i innych rozwiązaniach energetycznych ta zasada daje najwięcej spokoju w eksploatacji: nie projektuje się pod samą produkcję energii, tylko pod cały dom i to, jak energia ma płynąć między fazami. Jeśli tę jedną rzecz dobrze zrozumiesz, łatwiej unikniesz błędnych zakupów, niepotrzebnych przeróbek i rozczarowania, że „na papierze wszystko się zgadzało, a w praktyce nie działa tak, jak trzeba”.
