Prawo Ohma to jeden z tych wzorów, które wracają w elektrotechnice bez względu na to, czy liczysz prosty obwód, sprawdzasz spadek napięcia na przewodzie, czy oceniasz obciążenie w instalacji fotowoltaicznej. W tym tekście pokazuję nie tylko sam wzór na prawo Ohma, ale też jego przekształcenia, sposób podstawiania jednostek i sytuacje, w których trzeba uważać na temperaturę albo rodzaj elementu. To praktyczna baza, która pozwala liczyć szybko i bez zbędnego błądzenia.
Najkrócej rzecz ujmując, ten wzór łączy napięcie, natężenie i opór
- Podstawowa postać to U = I · R, czyli napięcie równa się natężeniu razy opór.
- Jeśli szukasz prądu, liczysz I = U / R; jeśli oporu, używasz R = U / I.
- Najczęstszy błąd to mieszanie jednostek, zwłaszcza amperów z miliamperami i omów z kiloomami.
- Prawo działa najlepiej dla elementów o w miarę stałym oporze, a nie dla każdego podzespołu elektronicznego.
- W praktyce przydaje się przy ocenie spadków napięcia, doborze przewodów i szybkiej diagnostyce obwodów.
Co dokładnie opisuje prawo Ohma

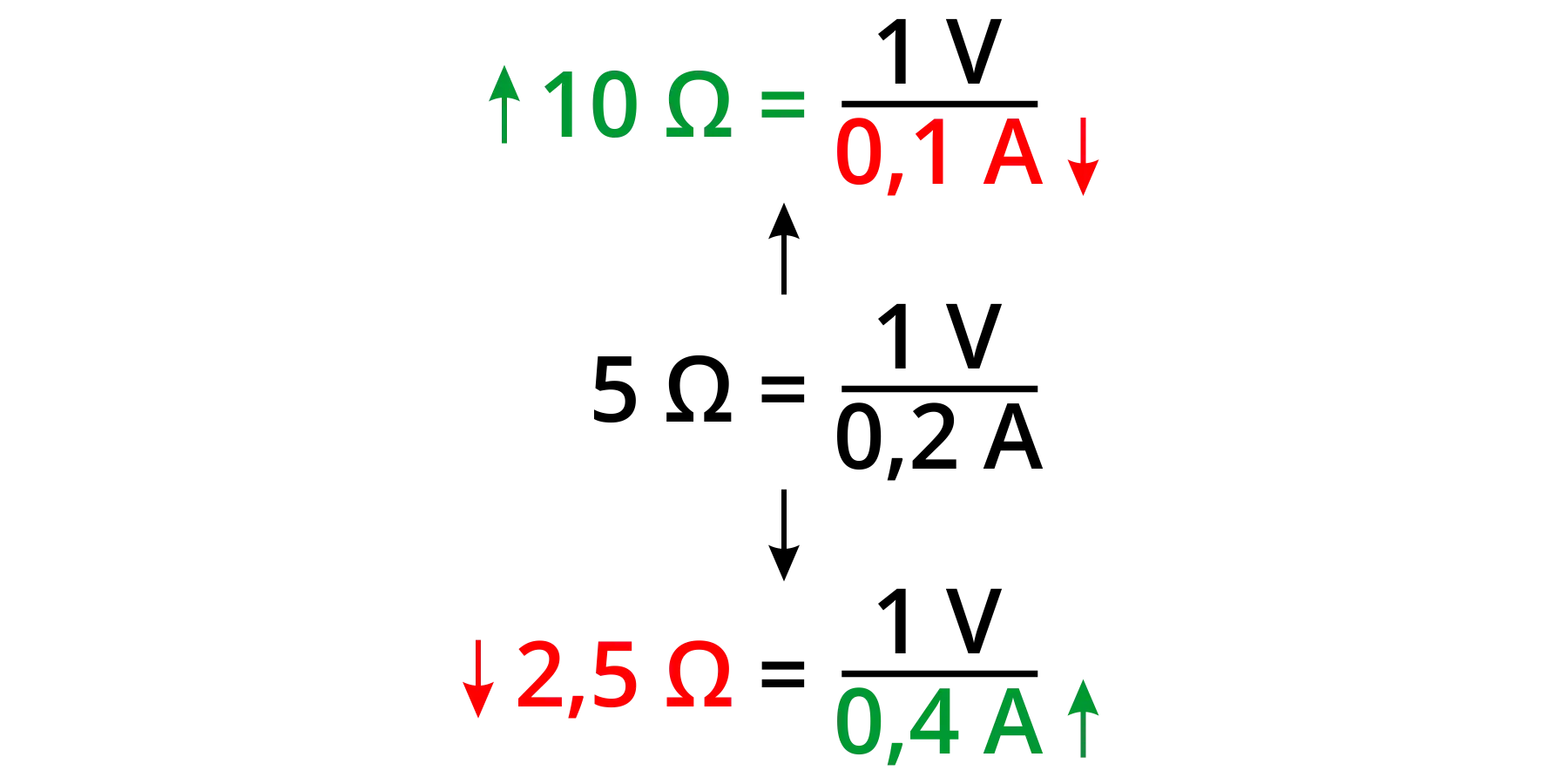

W najprostszej postaci prawo Ohma mówi, że natężenie prądu jest proporcjonalne do napięcia, a proporcjonalność wyznacza opór. Gdy opór rośnie, przy tym samym napięciu płynie mniejszy prąd; gdy opór maleje, prąd rośnie. To brzmi banalnie, ale w praktyce jest fundamentem większości obliczeń w obwodach prądu stałego.
Najczęściej zapisuje się to jako U = I · R. Z tego samego równania można od razu wyprowadzić dwie wygodne postacie: I = U / R oraz R = U / I. Ja zwykle zaczynam od sprawdzenia, która wielkość jest dana, a która ma być wynikiem, bo to oszczędza czas i zmniejsza ryzyko pomyłki.
| Symbol | Znaczenie | Jednostka | Co warto zapamiętać |
|---|---|---|---|
| U | Napięcie | V | To różnica potencjałów, która „pcha” prąd przez obwód. |
| I | Natężenie prądu | A | Pokazuje, ile ładunku przepływa w jednostce czasu. |
| R | Opór elektryczny | Ω | Im większy opór, tym trudniej o przepływ prądu. |
Warto też pamiętać o prostym punkcie odniesienia: 1 Ω to taki opór, przy którym napięcie 1 V powoduje przepływ prądu 1 A. Kiedy ten układ wartości staje się jasny, przekształcanie wzoru przestaje wyglądać jak szkolna sztuczka, a zaczyna działać jak praktyczne narzędzie do obliczeń.

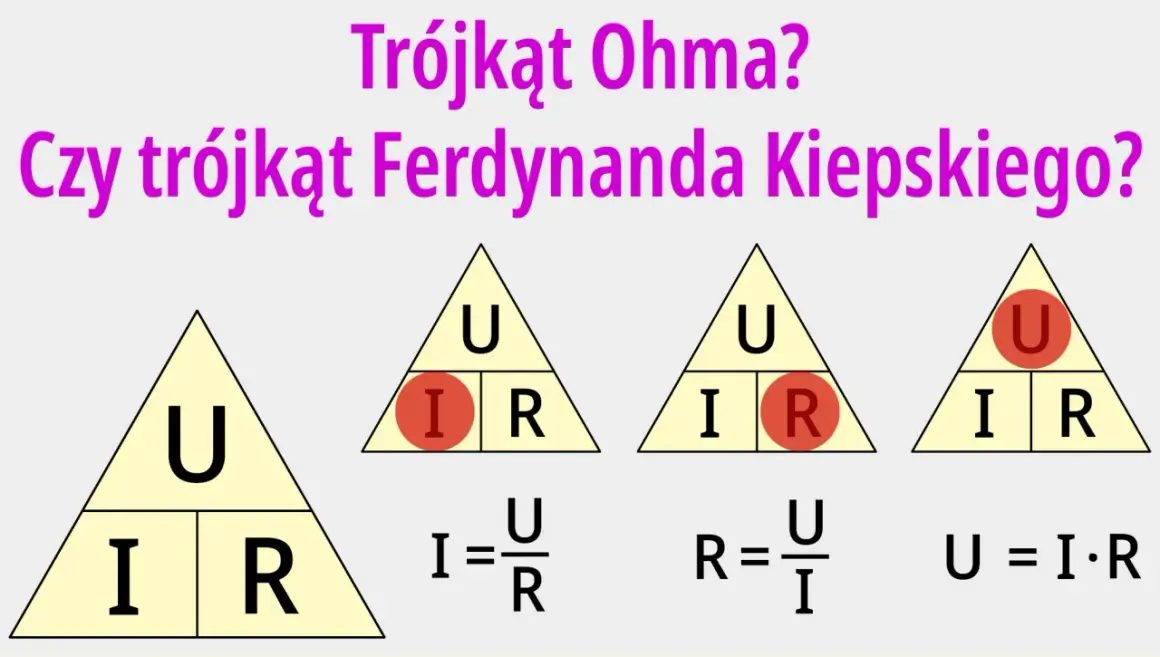

Jak przekształcić równanie i policzyć brakującą wielkość
Najwygodniejszy sposób pracy jest prosty: najpierw ustalasz, co w zadaniu jest dane, potem wybierasz właściwą postać równania i dopiero na końcu podstawiasz liczby. W praktyce wystarczy trzymać się trzech kroków: zapisz dane, wybierz wzór, sprawdź jednostki.
| Co chcesz obliczyć | Wzór | Przykład użycia |
|---|---|---|
| Napięcie | U = I · R | Gdy znasz prąd i opór odbiornika. |
| Natężenie | I = U / R | Gdy chcesz sprawdzić, jaki prąd popłynie przy danym napięciu. |
| Opór | R = U / I | Gdy mierzysz napięcie i prąd, a chcesz wyznaczyć rezystancję elementu. |
Przykład liczbowy jest dobrym testem, bo od razu pokazuje, czy myślisz poprawnie. Jeśli na rezystorze o oporze 6 Ω odkłada się napięcie 12 V, to prąd wynosi I = 12 / 6 = 2 A. Analogicznie, jeśli przez element płynie 0,25 A, a napięcie wynosi 5 V, to opór to R = 5 / 0,25 = 20 Ω.
W praktyce szczególnie ważne jest pilnowanie jednostek. 250 mA to nie 250 A, tylko 0,25 A, a 3 kΩ to nie 3 Ω, tylko 3000 Ω. To właśnie na takich szczegółach najczęściej „rozjeżdżają się” obliczenia, więc zanim wciśniesz wynik do kalkulatora, zawsze sprowadź dane do tych samych jednostek. To prowadzi prosto do kolejnego problemu, czyli błędów, które powtarzają się najczęściej.
Najczęstsze błędy przy obliczeniach
W teorii wzór jest prosty. W praktyce większość pomyłek nie wynika z samej matematyki, tylko z pośpiechu albo złego założenia o obwodzie. Jeśli liczę coś „na szybko”, zawsze sprawdzam trzy rzeczy: jednostki, rodzaj elementu i to, czy dane dotyczą tej samej gałęzi obwodu.
- Mieszanie jednostek - najczęściej chodzi o mA i A albo kΩ i Ω. Jedna nieuważna zamiana potrafi zmienić wynik tysiąckrotnie.
- Podstawianie danych z różnych miejsc obwodu - napięcie i prąd muszą dotyczyć tego samego elementu albo tej samej gałęzi.
- Zakładanie, że każdy element zachowuje się liniowo - to działa dla oporników i wielu przewodników, ale nie dla wszystkich komponentów elektronicznych.
- Pomijanie nagrzewania - gdy element się grzeje, jego opór może się zmieniać i wynik staje się przybliżeniem, a nie wartością idealną.
- Odczytywanie wyniku bez oceny sensowności - jeśli obliczony prąd jest absurdalnie duży jak na dany układ, to zwykle błąd jest w założeniach, nie w samym wzorze.
Warto dodać jeszcze jedną rzecz: prawo Ohma jest wygodne, bo daje szybki wgląd w obwód, ale nie zastępuje myślenia o charakterze elementu. Jeśli komponent zmienia opór pod wpływem temperatury, światła albo napięcia, trzeba zachować ostrożność. I właśnie dlatego dobrze mieć pod ręką nie tylko wzór, ale też świadomość jego granic.
Kiedy prawo Ohma przestaje być wystarczające
To zależy od tego, z czym pracujesz. Dla wielu przewodników i rezystorów zależność jest bardzo dobra, ale już w przypadku elementów nieliniowych sytuacja wygląda inaczej. Wtedy nie wystarczy jedno proste U = I · R, bo opór nie jest stały w całym zakresie pracy.
| Sytuacja | Dlaczego wzór może nie pasować idealnie | Co robić zamiast ślepo ufać obliczeniu |
|---|---|---|
| Dioda lub tranzystor | Charakterystyka prądowo-napięciowa nie jest liniowa. | Sprawdzić charakterystykę elementu i warunki pracy z dokumentacji. |
| Żarówka żarnikowa | Opór żarnika rośnie wraz z temperaturą. | Traktować wynik jako przybliżenie, zwłaszcza po rozgrzaniu. |
| Termistor | Opór silnie zależy od temperatury otoczenia i nagrzewania. | Uwzględnić zakres temperatur i rodzaj termistora. |
| Bardzo wysokie napięcia | Może pojawić się przebicie i nagła zmiana przewodzenia. | Nie zakładać stałego oporu bez analizy warunków granicznych. |
| Przewód mocno obciążony prądem | Nagrzewanie zmienia jego rezystancję w czasie pracy. | Sprawdzać dopuszczalne obciążenie i spadek napięcia, nie tylko opór „na zimno”. |
Z tego powodu prawo Ohma najlepiej traktować jako narzędzie bazowe, a nie uniwersalną odpowiedź na wszystko. Gdy obwód jest prosty i warunki są stabilne, działa znakomicie. Gdy rośnie temperatura, zmienia się materiał albo element zachowuje się nieliniowo, trzeba dołożyć dane z charakterystyki lub dokumentacji. To właśnie ten moment, w którym z samej teorii przechodzimy do praktyki, czyli do wykresów i pomiarów.
Jak czytać wykres zależności napięcia i prądu
Wykres bywa wygodniejszy niż sam zapis algebraiczny, bo od razu pokazuje, czy element zachowuje się liniowo. Dla przewodnika spełniającego prawo Ohma zależność jest prostą przechodzącą przez początek układu współrzędnych. To prosty sygnał, że zwiększanie napięcia powoduje proporcjonalny wzrost natężenia.
Najczęściej spotkasz dwa warianty wykresu: I(U) albo U(I). To nie jest kosmetyczna różnica, bo zmienia się interpretacja nachylenia prostej. Jeśli na osi pionowej masz natężenie, a na poziomej napięcie, to większe nachylenie oznacza mniejszy opór. Jeśli osie są odwrócone, interpretacja też się odwraca.
Ja zawsze zwracam uwagę na dwie rzeczy: czy wykres przechodzi przez zero oraz czy punkty układają się w linię prostą. Jeśli tak, obwód zachowuje się w przybliżeniu omowo. Jeśli nie, to sygnał, że opór może zależeć od temperatury, napięcia albo po prostu od typu elementu.
W praktyce taki wykres jest cenny nie tylko na lekcji fizyki. Przy pomiarach w instalacji, analizie modułów czy sprawdzaniu elementów zasilania od razu widać, czy coś działa przewidywalnie. I to prowadzi do ostatniego, bardzo praktycznego zastosowania tej zależności.
Dlaczego ta zależność jest tak ważna w kablach, zabezpieczeniach i fotowoltaice
W instalacjach elektrycznych, także tych związanych z energią odnawialną, prawo Ohma pomaga mi szybko ocenić trzy rzeczy: spadek napięcia, obciążenie prądowe i straty mocy. To nie jest tylko szkolny wzór, ale realne narzędzie do wstępnej oceny, czy przewód, złącze albo odbiornik pracuje w rozsądnych warunkach.
Dobry przykład to dłuższy odcinek przewodu DC. Jeśli przez obwód płynie 10 A, a łączny opór pętli wynosi 0,15 Ω, to spadek napięcia wyniesie 1,5 V. Sama liczba może wyglądać niegroźnie, ale straty mocy to już P = I² · R = 15 W, czyli energia, która zamienia się w ciepło. W kablach, złączach i połączeniach ma to duże znaczenie, zwłaszcza gdy instalacja pracuje długo i pod obciążeniem.
W fotowoltaice to podejście przydaje się szczególnie przy ocenie przewodów między modułami, falownikiem, zabezpieczeniami i magazynem energii. Nie projektuje się całej instalacji wyłącznie na bazie jednego wzoru, ale bez prawa Ohma trudno sensownie oszacować, czy spadek napięcia nie będzie zbyt duży, a przewody nie będą się niepotrzebnie nagrzewać. Z mojego punktu widzenia to właśnie tu widać największą wartość tego równania: jest proste, a mimo to pozwala wychwycić kosztowne błędy zanim pojawią się w realnym systemie.
Jeśli zapamiętasz tylko jedną rzecz, niech będzie ona taka: prawo Ohma nie służy wyłącznie do wstawiania liczb do wzoru. Pomaga przewidywać zachowanie obwodu, porównywać warianty i szybko oceniać, czy wynik ma sens. W praktyce to często różnica między poprawnym doborem przewodu, bezpiecznym obciążeniem i stabilną pracą instalacji a kosztowną korektą po fakcie.
