Napięcie bezpieczne - Ile wynosi i dlaczego 50V to nie wszystko?

Napięcie bezpieczne nie jest jedną sztywną liczbą, tylko granicą zależną od warunków pracy, czasu kontaktu i tego, czy ciało ma dobrą drogę do przepływu prądu. W tym tekście wyjaśniam, jakie wartości przyjmuje się w praktyce, dlaczego suche i mokre środowisko zmieniają ocenę ryzyka oraz gdzie najłatwiej pomylić „niskie” z naprawdę bezpiecznym.

Co naprawdę oznacza bezpieczny poziom napięcia

W praktyce patrzę na to tak: samo napięcie nie „razi”, tylko wymusza przepływ prądu przez ciało. Jeśli obwód jest odpowiednio zaprojektowany, odseparowany od sieci i ograniczony do niskich wartości, ryzyko porażenia spada, ale nie znika całkowicie. Właśnie dlatego mówi się o obwodach SELV, czyli układach bardzo niskiego napięcia z separacją galwaniczną od zasilania - to ważne, bo taka separacja ogranicza możliwość przypadkowego pojawienia się niebezpiecznego napięcia na dostępnych częściach.

Drugi istotny szczegół brzmi mniej efektownie, ale dla bezpieczeństwa jest kluczowy: napięcie „bezpieczne” zawsze zależy od warunków. Inna jest sytuacja w suchym pomieszczeniu, inna przy wilgotnej dłoni, a jeszcze inna przy bezpośrednim kontakcie z elementem przewodzącym. Dlatego sama liczba na etykiecie urządzenia nie wystarcza, żeby ocenić ryzyko - trzeba jeszcze wiedzieć, w jakim środowisku i w jakim układzie ten prąd może popłynąć. To prowadzi wprost do konkretnych progów, które najczęściej pojawiają się w praktyce.

Jakie wartości uznaje się w praktyce

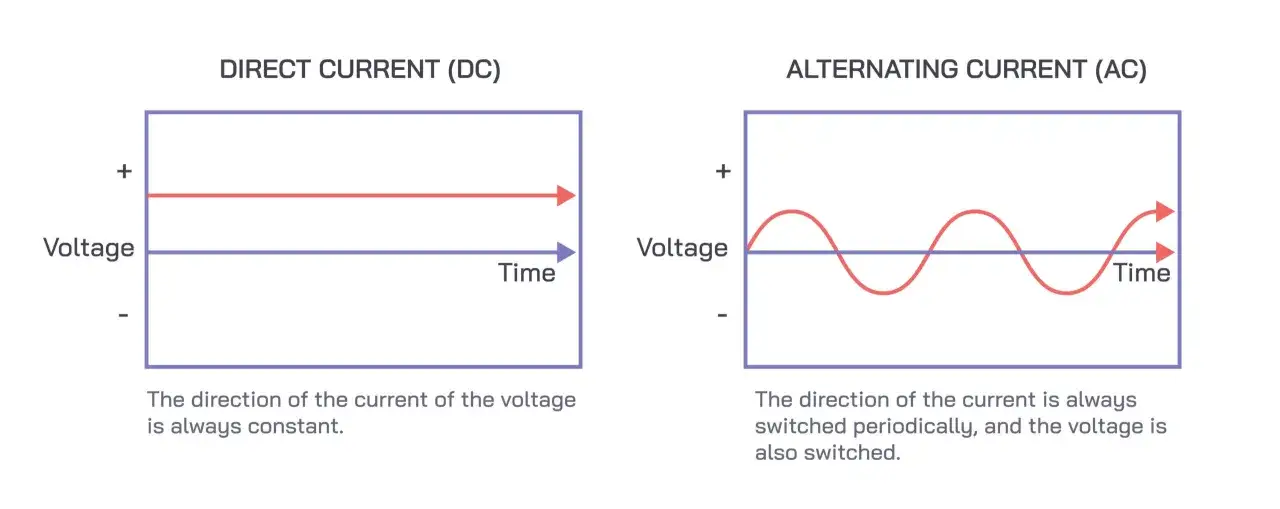

Najczęściej spotkasz dwa porządki myślenia. Pierwszy to normowe granice dla obwodów bardzo niskiego napięcia, drugi to bardziej zachowawcze progi używane w materiałach szkoleniowych i BHP. Nie ma tu sprzeczności - po prostu różne dokumenty opisują różne poziomy ostrożności i różne warunki kontaktu.

W niektórych materiałach dydaktycznych spotkasz też prostą regułę 24 V AC i 60 V DC jako bezpieczniejszy próg do zapamiętania. Ja traktuję ją jako użyteczne uproszczenie, a nie zastępstwo dla oceny warunków pracy. Jeśli producent albo dokumentacja przewiduje niższy limit przy bezpośrednim dostępie do części czynnych, to właśnie ten niższy limit ma znaczenie.

Warto też odróżnić „niskie napięcie” od „bezpiecznego napięcia” - to nie są synonimy. Z tym rozróżnieniem łatwiej zrozumieć, dlaczego wilgoć i czas kontaktu tak mocno zmieniają ocenę ryzyka.

Dlaczego wilgoć, czas kontaktu i droga prądu zmieniają wszystko

Przy porażeniu liczy się przede wszystkim prąd płynący przez ciało, a ten zależy od napięcia i oporu. Skóra sucha stawia zwykle dużo większy opór niż skóra mokra, uszkodzona albo zabrudzona. W praktyce oznacza to, że ta sama instalacja może być względnie mniej groźna w suchym warsztacie, a znacznie bardziej niebezpieczna po deszczu, przy mokrych rękawicach albo na wilgotnej posadzce.

Duże znaczenie ma też droga przepływu. Najbardziej ryzykowne są przebiegi przez klatkę piersiową, np. ręka-ręka albo ręka-stopa, bo wtedy prąd łatwiej obejmuje serce i układ oddechowy. Czas kontaktu działa podobnie: im dłużej człowiek pozostaje pod napięciem, tym większa szansa na groźne skutki. Z mojego punktu widzenia to właśnie tutaj wielu początkujących popełnia błąd - patrzą na napięcie, a ignorują warunki, które realnie decydują o obrażeniach.

• Sucha skóra zmniejsza ryzyko, ale go nie likwiduje.
• Mokra skóra potrafi wielokrotnie obniżyć opór ciała.
• Kontakt przez klatkę piersiową jest groźniejszy niż dotknięcie elementu jedną kończyną.
• Prąd przemienny 50 Hz jest szczególnie problematyczny, bo częściej wywołuje zaburzenia rytmu serca.

Dlatego wyłącznik różnicowoprądowy 30 mA jest ważnym zabezpieczeniem, ale nie powinien budować fałszywego poczucia spokoju. To ostatnia warstwa ochrony, nie wymówka, żeby pracować „na żywca”. Następny krok to sprawdzenie, gdzie takie złudzenie pojawia się najczęściej.

Gdzie w domu i w fotowoltaice najłatwiej o złudne poczucie bezpieczeństwa

Najbardziej zdradliwe są sytuacje, w których napięcie wygląda niewinnie. Zasilacz 12 V, taśma LED, instalacja samochodowa czy ładowarka USB kojarzą się z czymś łagodnym. I rzeczywiście, w normalnych warunkach to zwykle niższe ryzyko niż w przypadku sieci 230 V. Ale „niższe” nie znaczy „zerowe” - zwarcie potrafi stopić przewody, rozgrzać metal i wywołać oparzenia, a wilgoć lub uszkodzona izolacja zmieniają całą ocenę.

W fotowoltaice pułapka jest jeszcze bardziej wyraźna. Pojedynczy moduł bywa blisko granic napięć uznawanych za niskie, ale string z kilku lub kilkunastu paneli już nie ma nic wspólnego z bezpiecznym poziomem napięcia. Po stronie DC w instalacjach PV spotyka się wartości sięgające 1500 V, więc przy serwisie, rozpinaniu złączy albo pracy na dachu naprawdę nie wolno mylić „panelu słonecznego” z „nieszkodliwym źródłem”. To samo dotyczy falowników i magazynów energii: na obudowie możesz widzieć względnie spokojne oznaczenia, ale po stronie wejściowej i wewnętrznej sytuacja bywa już dużo poważniejsza.

• 12 V w aucie jest niskie, ale zwarcie i łuk przy dużym prądzie nadal są groźne.
• Taśmy LED i oświetlenie ogrodowe często są bezpieczniejsze, ale tylko przy sprawnej izolacji i suchym otoczeniu.
• Ładowarka może dawać niskie napięcie na wyjściu, a po stronie wejściowej pracować z 230 V.
• PV string i bateria wysokonapięciowa wymagają podejścia jak do pełnoprawnej instalacji energetycznej, nie jak do „niskonapięciowego gadżetu”.

Właśnie dlatego przy instalacjach OZE i domowej automatyce ocena bezpieczeństwa zawsze zaczyna się od schematu i warunków pracy, a nie od intuicji. Skoro już widać, gdzie łatwo o błąd, zostaje najpraktyczniejsza część: jak działać rozsądnie przy obwodach, które wydają się mało groźne.

Jak pracować rozsądnie nawet przy niskim napięciu

Gdy mam doradzić jedną prostą zasadę, brzmi ona tak: najpierw odłącz, potem sprawdź, dopiero na końcu dotykaj. To dotyczy zarówno instalacji 230 V, jak i pozornie łagodnych układów DC. Dobrze działa też myślenie warstwowe - nie zakładam, że jedna ochrona załatwia wszystko, tylko układam kilka barier naraz.

1. Odłącz zasilanie i zabezpiecz je przed przypadkowym ponownym załączeniem.
2. Sprawdź brak napięcia miernikiem, a nie „na oko” ani przez szybkie dotknięcie.
3. Pracuj suchymi rękami i w możliwie suchym otoczeniu.
4. Używaj narzędzi z izolacją odpowiednią do zadania.
5. Nie zakładaj, że 12 V albo 24 V zawsze oznacza brak zagrożenia.
6. Przy bateriach, falownikach i stringach PV traktuj instrukcję producenta jako obowiązkową, nie pomocniczą.

Warto pamiętać także o ograniczeniach. Wyłącznik różnicowoprądowy nie zastępuje zdrowego rozsądku, a dobre obuwie czy rękawice nie robią z instalacji automatycznie bezpiecznej. Jeżeli pracujesz przy obwodzie, którego nie potrafisz jednoznacznie sklasyfikować, lepiej przyjąć wariant ostrożny niż później tłumaczyć skutki błędu. To ostatnia rzecz, którą chcę podkreślić, zanim zbiorę temat w kilka praktycznych wniosków.

Co warto zapamiętać, zanim uznasz obwód za bezpieczny

Najkrócej mówiąc: bezpieczny poziom napięcia istnieje tylko wtedy, gdy zgadzają się warunki, izolacja i środowisko pracy. W suchych układach bardzo niskonapięciowych przyjmuje się zwykle 50 V AC i 120 V DC, ale w wilgoci i wodzie granice szybko spadają. Z kolei w instalacjach fotowoltaicznych, magazynach energii i zasilaniu sieciowym margines bezpieczeństwa znika błyskawicznie, dlatego nie warto mylić „niższego napięcia” z „brakiem ryzyka”.

Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: napięcie jest przyczyną, ale to prąd i jego droga przez ciało robią największą szkodę. Gdy nie masz pewności, czy dany obwód mieści się w bezpiecznych granicach, traktuj go jak aktywny, odłącz zasilanie i sprawdź pomiarowo stan instalacji. To prostsze niż naprawianie konsekwencji po zbyt lekkim założeniu, że „przecież to tylko niskie napięcie”.
