Napięcie elektryczne to po prostu różnica potencjałów między dwoma punktami obwodu, ale w praktyce decyduje o tym, czy urządzenie działa stabilnie, ładuje akumulator, czy wyłącza się przy przeciążeniu. W tym tekście wyjaśniam je od podstaw, pokazuję jednostki, typowe wartości w domu i fotowoltaice oraz podpowiadam, jak mierzyć je bez błędów. Dorzucam też najważniejsze zasady bezpieczeństwa, bo to właśnie przy tym pojęciu najłatwiej o kosztowną pomyłkę.
Najważniejsze rzeczy do zapamiętania o różnicy potencjałów
- To nie sam przepływ ładunków uruchamia obwód, tylko różnica potencjałów między punktami.
- Jednostką jest wolt, a w praktyce liczą się także typ zasilania, zakres pracy urządzenia i spadki na przewodach.
- Wyższe napięcie pozwala przenieść tę samą moc mniejszym prądem, więc ogranicza straty energii.
- Pomiar wymaga właściwego trybu multimetru i podłączenia równolegle do mierzonego elementu.
- W instalacjach PV i domowych zbyt duże odchylenia mogą obniżać sprawność albo wywoływać wyłączenia falownika.
Czym jest różnica potencjałów i skąd bierze się praca elektryczna

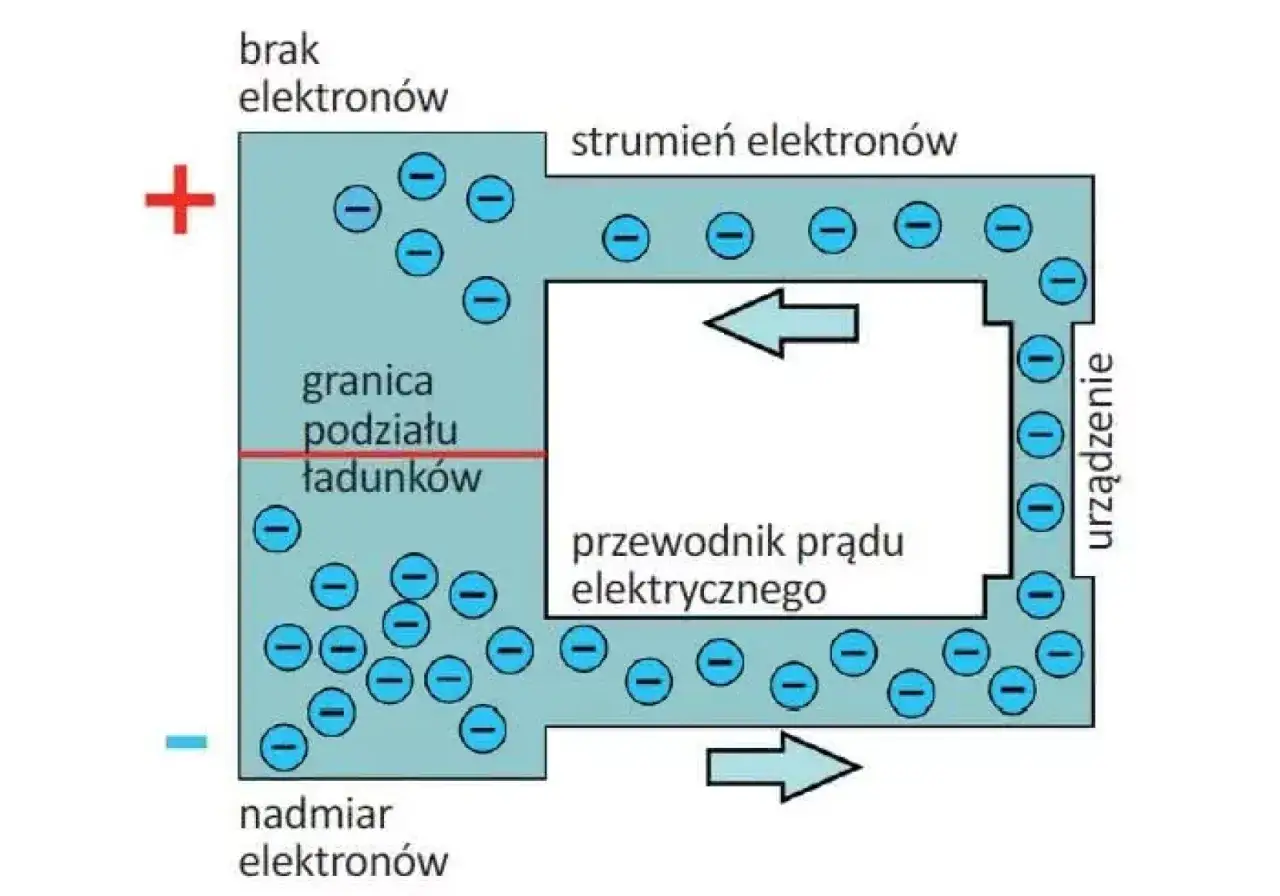

Najprościej ujmując, napięcie opisuje, jak duża jest różnica energetyczna między dwoma punktami. Jeśli między punktami A i B występuje różnica potencjałów, ładunki mają „powód”, by się przemieszczać, a obwód może wykonać pracę. Dlatego w fizyce mówimy, że jedna jednostka napięcia odpowiada pracy 1 J wykonanej na ładunku 1 C.
Ja zwykle tłumaczę to tak: samo źródło zasilania nie jest jeszcze celem, tylko warunkiem startu. Bateria, zasilacz albo panel PV tworzą warunki do przepływu, ale dopiero zamknięty obwód pozwala tej energii zrobić użytek w urządzeniu. Właśnie dlatego sama obecność przewodu pod napięciem nie oznacza jeszcze działania odbiornika.

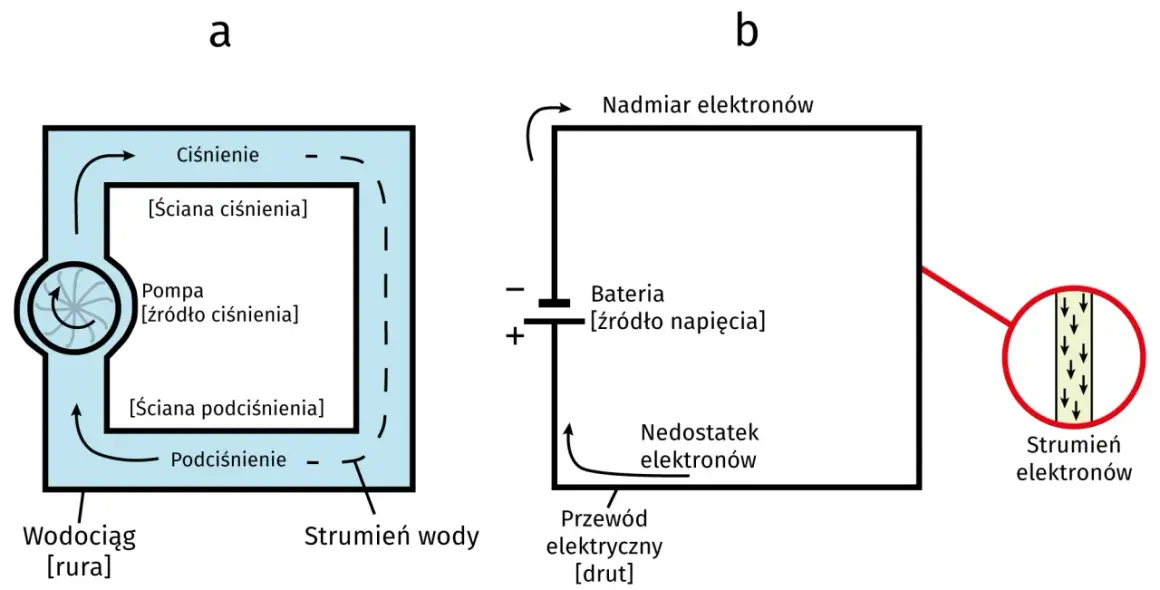

Warto też rozróżnić pojęcia, które często się myli. Napięcie mówi o „ciśnieniu” elektrycznym, natomiast prąd opisuje, ile ładunku rzeczywiście płynie przez przewodnik. To rozróżnienie wraca niemal w każdej praktycznej sytuacji, więc od niego zaczynam cały dalszy opis.
Jakie wartości spotkasz w domu i elektronice
Wolt to jednostka, ale w codziennym życiu ważniejsze są konkretne poziomy napięcia. W Polsce najczęściej spotkasz zasilanie 230 V w gniazdku oraz 400 V w instalacji trójfazowej. W elektronice i prostych układach dominują dużo niższe wartości, bo łatwiej je bezpiecznie obsłużyć i zasilać z baterii lub ładowarek.
| Zastosowanie | Typowy poziom | Co to oznacza w praktyce |
|---|---|---|
| Bateria AA | 1,5 V DC | Wystarcza do pilotów, latarek i prostych urządzeń. |
| USB | 5 V DC | Standard ładowania małej elektroniki. |
| Instalacja samochodowa | 12 V DC | Bezpieczniejsza w dotyku, ale przy większej mocy płyną duże prądy. |
| Magazyn energii | 48 V DC | Lepszy kompromis między stratami a bezpieczeństwem niż 12 V. |
| Gniazdo domowe | 230 V AC | Standard w polskich mieszkaniach i domach. |
| Instalacja trójfazowa | 400 V AC | Używana tam, gdzie potrzeba większej mocy lub zasilania urządzeń 3-fazowych. |
W instalacjach fotowoltaicznych po stronie stałoprądowej spotyka się znacznie wyższe wartości niż w elektronice użytkowej. Jak przypomina materiał gov.pl dotyczący bezpieczeństwa PV, takie systemy mogą pracować nawet do 1500 V DC. To już nie jest zakres, z którym można obchodzić się „jak z baterią”, tylko poziom wymagający bardzo konkretnego projektu, osprzętu i zabezpieczeń.
Z tego powodu sama liczba na etykiecie niczego jeszcze nie wyjaśnia. Trzeba od razu pytać, czy chodzi o prąd stały czy zmienny, jaki jest zakres pracy urządzenia i jak długo przewody mają utrzymać tę wartość bez nadmiernych strat. I właśnie do tego przechodzę w następnej części.
Prąd stały i zmienny nie zachowują się tak samo
Najważniejsze rozróżnienie praktyczne dotyczy tego, czy napięcie jest stałe, czy zmienne. W prądzie stałym biegunowość nie zmienia się w czasie, więc plus pozostaje plusem, a minus minusem. Tak pracują baterie, akumulatory i panele fotowoltaiczne po stronie DC.
W prądzie zmiennym sytuacja wygląda inaczej: w sieci domowej w Polsce napięcie zmienia kierunek 50 razy na sekundę, czyli ma częstotliwość 50 Hz. Dla użytkownika końcowego oznacza to, że urządzenie musi być zaprojektowane do pracy z takim przebiegiem, a nie tylko z „wartością liczbową” widoczną na tabliczce znamionowej.
To rozróżnienie ma realne skutki. Ładowarka do telefonu nie jest zwykłym „obniżaczem napięcia”, tylko układem, który prostuje i stabilizuje zasilanie. Falownik z kolei robi ruch odwrotny: bierze DC z paneli lub magazynu energii i zamienia je na AC zgodne z siecią. Gdy patrzę na instalację, zawsze sprawdzam najpierw ten podział, bo od niego zależy dobór zabezpieczeń i całej automatyki.
Jak napięcie łączy się z prądem i mocą
Tu zaczyna się część, która najczęściej porządkuje myślenie początkujących. Zależność U = I × R pokazuje, że napięcie, natężenie i opór są ze sobą powiązane. Jeśli opór rośnie, przy tym samym napięciu prąd maleje. Jeśli napięcie rośnie, przy tym samym oporze prąd też rośnie.
Jeszcze ważniejsze w praktyce jest równanie P = U × I, czyli związek mocy z napięciem i prądem. To dlatego przy tej samej mocy wyższe napięcie pozwala obniżyć natężenie. Przykład jest prosty: urządzenie o mocy 2000 W potrzebuje około 8,7 A przy 230 V, ale już około 41,7 A przy 48 V. Różnica jest ogromna, a wraz z nią rosną przekrój przewodów, nagrzewanie i koszty całej instalacji.
W praktyce widzę tu najczęstszy błąd: ktoś patrzy wyłącznie na moc, a nie na to, jakim napięciem jest ona „dostarczana”. Tymczasem w kablach straty rosną wraz z kwadratem prądu, więc niski poziom zasilania szybko staje się problemem przy większych odbiornikach. Dlatego 12 V sprawdza się w prostych układach, ale już przy większej mocy zwykle lepiej wypada 24 V, 48 V albo wyżej.
To właśnie ten kompromis między bezpieczeństwem, stratami i kosztami izolacji przesądza o wyborze architektury instalacji. Po tym łatwiej zrozumieć, dlaczego pomiar i interpretacja wyniku są tak istotne.
Jak mierzyć je bez błędów
Do pomiaru używa się woltomierza albo multimetru ustawionego na odpowiedni tryb. Kluczowy jest nie tylko sam przyrząd, ale też sposób podłączenia. Napięcie mierzy się równolegle do elementu lub punktów, między którymi chcesz poznać różnicę potencjałów, a nie szeregowo jak prąd.
- Wybierz tryb AC albo DC zgodny z badanym układem.
- Ustaw zakres wyższy niż spodziewana wartość, jeśli miernik nie ma autoselektora.
- Przyłóż sondy równolegle do punktów pomiarowych.
- Na DC sprawdź polaryzację, bo odwrócone sondy pokażą wartość ujemną.
- Po pomiarze upewnij się, że przewody wróciły do właściwych gniazd multimetru.
Ja szczególnie zwracam uwagę na ostatni punkt, bo to klasyczna pułapka. Ktoś mierzy prąd, zostawia przewód w gnieździe „A” i zaraz potem próbuje sprawdzić zasilanie w trybie napięcia. Efekt bywa kosztowny dla bezpiecznika w mierniku, a czasem i dla samego użytkownika.
Warto też pamiętać, że wynik bez obciążenia nie zawsze mówi wszystko. Bateria, zasilacz czy panel PV mogą pokazać poprawną wartość „na pusto”, ale pod obciążeniem napięcie już siada. Dlatego w diagnostyce patrzę nie tylko na sam odczyt, lecz także na zachowanie układu po włączeniu odbiornika.
Dlaczego spada na przewodach i co to znaczy dla fotowoltaiki
Spadek napięcia wynika z oporu przewodów, złącz i styków. Im dłuższa trasa, im mniejszy przekrój kabla i im większy prąd, tym większa różnica między początkiem a końcem obwodu. To prosta zasada, ale w praktyce decyduje o sprawności całej instalacji.
Najlepiej widać to na niskich napięciach. Jeśli w układzie 12 V stracisz 1 V, to znika ponad 8% wartości. Przy 230 V ten sam spadek to mniej niż pół procenta. Dlatego przy małych napięciach nawet niewielkie straty robią duże wrażenie, a przy większych mocach zaczynają liczyć się każdy metr przewodu i każdy niedokręcony zacisk.
W fotowoltaice ten temat ma jeszcze jedno oblicze. Wyższe napięcie po stronie DC pozwala przesłać tę samą moc mniejszym prądem, więc ogranicza straty na przewodach między panelami, rozdzielnią i falownikiem. Z drugiej strony zbyt wysokie wartości po stronie sieciowej też bywają problemem. Jak podaje URE, falowniki w mikroinstalacjach mogą działać niestabilnie w zakresie 207-253 V, dlatego w słoneczne dni zdarza się ich czasowe wyłączanie.
To nie jest wada samego panelu, tylko reakcja zabezpieczeń i logiki pracy inwertera. W praktyce oznacza to, że instalacja PV musi być projektowana nie tylko pod moc, ale też pod warunki sieciowe, długość tras kablowych i jakość połączeń. I właśnie tu zbliżamy się do najważniejszej części użytkowej: bezpieczeństwa.
Na co patrzę przy instalacji domowej i magazynie energii
Przy projektowaniu domowego obwodu albo układu PV nie zaczynam od sloganów, tylko od trzech liczb: napięcia znamionowego urządzenia, dopuszczalnego zakresu pracy i spadku napięcia na przewodach. Te trzy parametry mówią znacznie więcej niż sama nazwa produktu. Jeśli któryś z nich się nie zgadza, instalacja może działać, ale nie będzie działać dobrze.
W praktyce zwracam uwagę także na środowisko pracy. W materiałach bezpieczeństwa dla instalacji PV przyjmuje się orientacyjne progi uznawane za bezpieczne: w warunkach suchych 50 V AC i 120 V DC, w wilgotnych 25 V AC i 60 V DC, a w mokrych 12 V AC i 30 V DC. To nie jest zachęta do eksperymentów, tylko przypomnienie, że wilgoć wyraźnie obniża margines bezpieczeństwa.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: zawsze dobieraj napięcie do mocy, odległości i warunków pracy, a nie tylko do tego, co „da się podłączyć”. Taka kolejność myślenia oszczędza przewody, poprawia sprawność i zmniejsza ryzyko awarii. A jeśli w układzie pojawia się fotowoltaika, magazyn energii albo falownik, te zasady stają się jeszcze ważniejsze.
Największą różnicę robi nie sama teoria, lecz konsekwentne pilnowanie podstaw: właściwego zakresu pomiaru, poprawnego typu zasilania, sensownego przekroju przewodów i rozsądnego zapasu bezpieczeństwa. Właśnie na tym, a nie na samej nazwie zjawiska, opiera się dobrze zaprojektowana instalacja.
