Impedancja pętli zwarciowej to jeden z tych parametrów, które od razu pokazują, czy zabezpieczenie odetnie uszkodzony obwód wystarczająco szybko. Gdy pętla zwarcia ma zbyt dużą impedancję, prąd uszkodzeniowy spada i wyłącznik może nie spełnić swojej roli w wymaganym czasie. To ważne zarówno w domowej rozdzielnicy, jak i po stronie AC instalacji fotowoltaicznej, dlatego ten temat traktuję jako realny test bezpieczeństwa, a nie formalność do protokołu.
Co warto wiedzieć na start
- Ten parametr mówi, czy w razie zwarcia popłynie dość duży prąd, by zabezpieczenie zadziałało w czasie wymaganym dla danego układu sieci.
- Ocena opiera się na relacji między impedancją, napięciem znamionowym i prądem wyłączającym, a nie na samej liczbie omów.
- Im mniejsza impedancja, tym większy prąd zwarciowy i większa szansa na szybkie odłączenie zasilania.
- W obwodach z RCD trzeba używać trybu pomiarowego, który nie wyzwoli różnicówki podczas badania.
- W instalacjach PV ten pomiar dotyczy przede wszystkim strony AC, a po stronie DC wykonuje się inne testy.
Czym jest impedancja pętli zwarciowej i dlaczego ma znaczenie
Najprościej mówiąc, to suma wszystkich przeszkód, jakie napotka prąd awaryjny płynący od źródła przez przewód fazowy, miejsce uszkodzenia i drogę powrotną do źródła. W tej sumie liczą się nie tylko opory przewodów, ale też reaktancja, czyli część związana z indukcyjnością i pojemnością obwodu. Im niższa ta wartość, tym większy prąd zwarciowy i większa szansa, że wyłącznik nadprądowy odetnie zasilanie bez zwłoki.
W praktyce ten parametr mówi mi jeszcze jedną rzecz: czy ochrona przeciwporażeniowa działa tak, jak zakłada projekt. To nie jest abstrakcyjna liczba z papieru, tylko odpowiedź na pytanie, czy przy uszkodzeniu obudowy albo przewodu instalacja nie zostawi napięcia na zbyt długo. Dlatego ten pomiar zawsze wiążę z konkretnym układem sieci, typem zabezpieczenia i miejscem, w którym wykonuję odczyt. Żeby dobrze odczytać wynik, trzeba przejść od samej definicji do prostych zależności obliczeniowych.
Jak odczytać wynik pomiaru bez zgadywania
Do interpretacji wyniku używam trzech prostych zależności. Najpierw wyznaczam prąd wyłączający zabezpieczenia, czyli IA = In × k, gdzie k zależy od charakterystyki wyłącznika B, C albo D oraz od wymaganego czasu zadziałania. Potem sprawdzam warunek ZS ≤ U0 / IA, a na końcu porównuję wynik z wartością graniczną dla danego obwodu.
Przykład jest tu bardzo pouczający. Dla wyłącznika C16 A w układzie TT i napięciu 230 V prąd wyłączający może wynieść 160 A, jeśli przyjmę krotność 10. Z takiego założenia wychodzi dopuszczalna impedancja na poziomie 1,4375 Ω. Jeśli pomiar pokaże mniej, układ spełnia warunek; jeśli więcej, trzeba szukać przyczyny, bo zabezpieczenie może nie wyłączyć awarii tak szybko, jak powinno.
Warto też pamiętać o czasach wyłączenia. Dla obwodów końcowych 230 V przyjmuje się zwykle 0,4 s w układzie TN i 0,2 s w układzie TT, więc ten sam obwód może być poprawny w jednej konfiguracji i niewystarczający w drugiej. To właśnie dlatego nie oceniam wyniku wyłącznie po liczbie omów. Sama matematyka to jednak dopiero połowa pracy, bo równie ważne jest to, czym i jak wykonuje się pomiar.
Jak wykonuje się pomiar i czym różni się miernik od zwykłego multimetru
Nie użyłbym zwykłego multimetru do oceny tego parametru. Multimetr świetnie pokazuje napięcie i podstawową rezystancję, ale nie symuluje warunków zwarcia, więc nie mówi mi, czy zabezpieczenie zadziała w odpowiednim czasie. Do tego służy dedykowany miernik pętli albo miernik wielofunkcyjny, który potrafi od razu policzyć też spodziewany prąd zwarciowy.
| Przyrząd | Co daje | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Miernik impedancji pętli | Pomiar ZS, często także R i X oraz obliczenie prądu zwarciowego | Odbiory i okresowe sprawdzenia instalacji | Wymaga właściwego trybu pracy przy obwodach z RCD |
| Miernik wielofunkcyjny | ZS, test RCD, ciągłość PE, rezystancja izolacji | Kompleksowy przegląd instalacji | Zwykle droższy i większy |
| Multimetr | Napięcie i podstawowa diagnostyka | Szybka kontrola pomocnicza | Nie zastępuje testu pętli |
Przy obwodach zabezpieczonych RCD ważny jest tryb małoprądowy. Dobre testery potrafią wykonać pomiar bez wyzwalania różnicówki, często przy prądzie poniżej 15 mA i z rozdzielczością 0,01 Ω. W większych instalacjach spotyka się też silnoprądowe pomiary dla bardzo małych wartości, a w rozdzielniach i punktach zasilania nawet metodę czteroprzewodową, która ogranicza wpływ przewodów pomiarowych na wynik. W praktyce oznacza to, że wybór przyrządu nie jest detalem, tylko warunkiem wiarygodnego odczytu. Następny krok to sprawdzenie, jakie błędy najczęściej psują interpretację.
Najczęstsze błędy, które fałszują obraz instalacji
Tu najłatwiej o fałszywy spokój. Wiele pomiarów wygląda poprawnie tylko dlatego, że ktoś użył złego trybu, złego punktu pomiarowego albo zbyt uprościł interpretację wyniku. Ja zwracam uwagę przede wszystkim na te cztery sytuacje, bo one najczęściej prowadzą do błędnych wniosków.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Pomiar w niewłaściwym punkcie obwodu | Wynik nie dotyczy najdalszego odbiornika, gdzie warunki są najtrudniejsze | Sprawdzaj obwód tam, gdzie impedancja jest zwykle największa |
| Ignorowanie charakterystyki B, C lub D | Limit wychodzi zbyt optymistyczny | Dobieraj prąd wyłączający do konkretnego zabezpieczenia |
| Traktowanie rezystancji jak pełnej impedancji | Błąd rośnie w sieciach rozdzielczych i dłuższych liniach | W małych obwodach to czasem przejdzie, ale w większych trzeba mierzyć impedancję, nie tylko rezystancję |
| Brak trybu dla RCD | Różnicówka może wyzwolić w trakcie testu | Używaj miernika z pomiarem małoprądowym lub funkcją non-trip |
| Niedokładna kompensacja przewodów | Wynik jest zawyżony lub niestabilny | Stosuj przewody zalecane przez producenta i zerowanie zestawu |
W obwodach odbiorczych składowa reaktancyjna bywa niewielka, ale w sieciach rozdzielczych już nie można jej zbyć wzruszeniem ramion. To właśnie dlatego prosty pomiar „na skróty” bywa wystarczający tylko w ograniczonych warunkach. Gdy instalacja jest większa, bardziej rozbudowana albo pracuje z dodatkowymi źródłami energii, trzeba patrzeć szerzej.
Co zmienia się w instalacjach fotowoltaicznych i po modernizacji domu

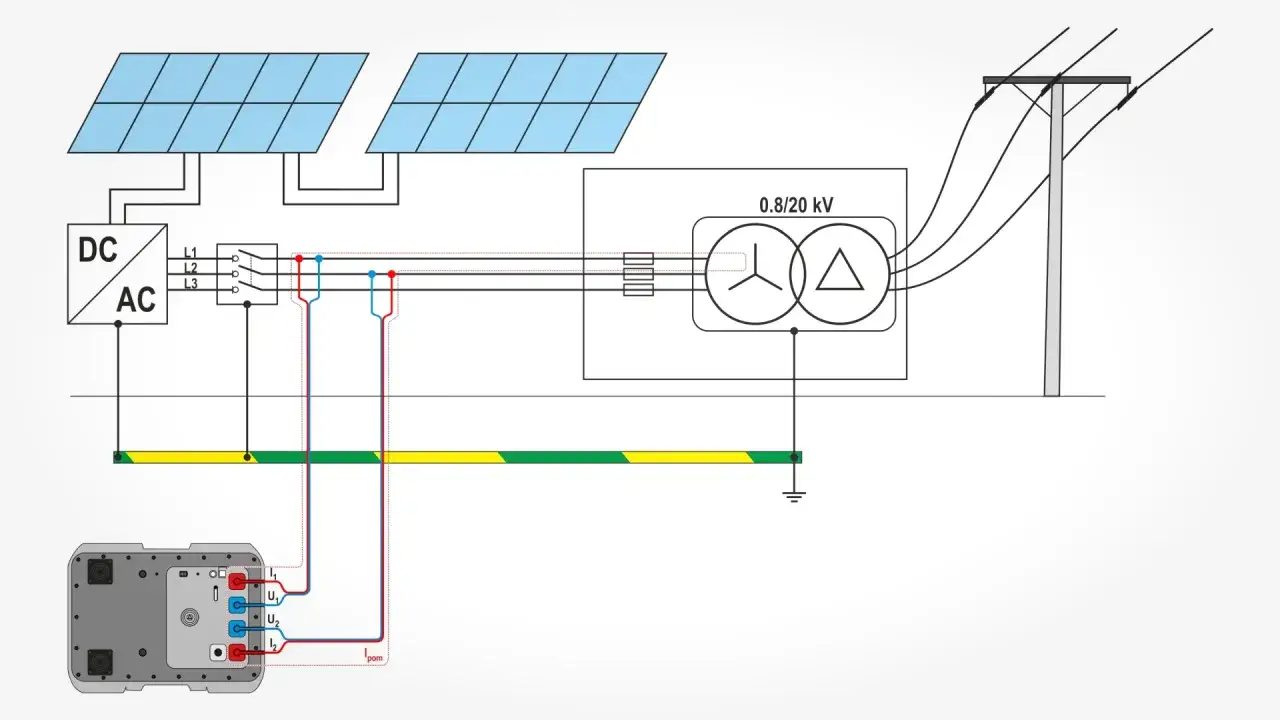

W instalacjach fotowoltaicznych najczęściej interesuje mnie strona AC, czyli od falownika do rozdzielnicy i dalej do odbiorów. Tam obowiązują te same zasady co w innych instalacjach niskiego napięcia: zabezpieczenie ma zadziałać szybko, a impedancja pętli zwarciowej nie może być zbyt wysoka. Jeśli do systemu dochodzi nowy obwód, dłuższy kabel, pompa ciepła albo ładowarka samochodu, wynik potrafi się wyraźnie zmienić.
Po modernizacji domu też nie zakładam, że stary wynik nadal jest aktualny. Nowa rozdzielnica, inne zabezpieczenie nadprądowe, dłuższa trasa przewodu albo poprawki w układzie TN-C-S mogą podnieść impedancję i zmienić czas odłączenia. W takich sytuacjach traktuję pomiar jako obowiązkowy element odbioru, a nie dodatkowy bonus. Po stronie DC instalacji PV patrzę z kolei na inne rzeczy: ciągłość, izolację, polaryzację i poprawność połączeń. Ten test nie zastępuje tamtych pomiarów, tylko je uzupełnia. Z tego powodu przed zamknięciem tematu zawsze sprawdzam jeszcze cały zestaw ochrony, a nie tylko jeden parametr.
Co jeszcze sprawdzam, zanim uznam instalację za bezpieczną
Sam wynik pętli zwarciowej daje mi ważną odpowiedź, ale nie pełny obraz instalacji. Żeby ocena była uczciwa, dorzucam kilka kontroli, które pokazują, czy ochrona działa spójnie, a nie tylko „na papierze”.
- ciągłość przewodu ochronnego i połączeń wyrównawczych,
- rezystancję izolacji przewodów,
- czas i prąd zadziałania RCD,
- polaryzację obwodów,
- rezystancję uziemienia, jeśli układ sieci tego wymaga.
Dopiero taki zestaw wyników pokazuje, czy instalacja rzeczywiście jest gotowa do bezpiecznej pracy. Ja traktuję ten parametr jako prosty sprawdzian: czy w razie zwarcia zabezpieczenie ma szansę zadziałać szybko, przewidywalnie i zgodnie z założeniami projektu. Jeśli po pomiarze wszystko się zgadza, instalacja zyskuje nie tylko formalną zgodność, ale przede wszystkim sensowny margines bezpieczeństwa.
