Impedancja to pojęcie, które porządkuje cały rachunek dla obwodów prądu zmiennego, bo łączy w jednym zapisie opór czynny, wpływ cewki i wpływ kondensatora. Najkrócej: wzór na impedancję pomaga policzyć całkowity opór, jaki obwód stawia prądowi zmiennemu, a to ma znaczenie nie tylko w zadaniach szkolnych, ale też przy falownikach, filtrach i elementach instalacji fotowoltaicznych. Poniżej pokazuję, jak czytać ten zapis, jak liczyć go krok po kroku i gdzie najłatwiej popełnić błąd.
Najważniejsze rzeczy do zapamiętania
- Impedancja łączy rezystancję i reaktancję, więc opisuje obwód AC pełniej niż zwykły opór.
- W szeregowym obwodzie RLC najczęściej stosuje się zależność |Z| = √(R² + (XL - XC)²).
- XL = 2πfL, a XC = 1/(2πfC), więc częstotliwość ma bezpośredni wpływ na wynik.
- W rezonansie XL = XC, a impedancja szeregu spada do samego R.
- W układach równoległych trzeba liczyć inaczej, zwykle przez admitancję, czyli odwrotność impedancji.
- W instalacjach AC i fotowoltaice impedancja wpływa na spadki napięcia, filtrację harmonicznych i pracę falownika.
Czym jest impedancja i dlaczego nie wystarczy sam opór
W prądzie stałym zwykle wystarcza rezystancja R. W prądzie zmiennym dochodzi jeszcze reaktancja, czyli wpływ cewek i kondensatorów na to, jak prąd i napięcie zachowują się w czasie.
Ja tłumaczę to tak: rezystancja mówi, ile energii układ rozprasza na ciepło, a impedancja opisuje, jak cały obwód reaguje na sinusoidę. Dlatego ten sam element może zachowywać się inaczej przy 50 Hz, inaczej przy 1 kHz, a jeszcze inaczej w układzie z filtracją harmonicznych.

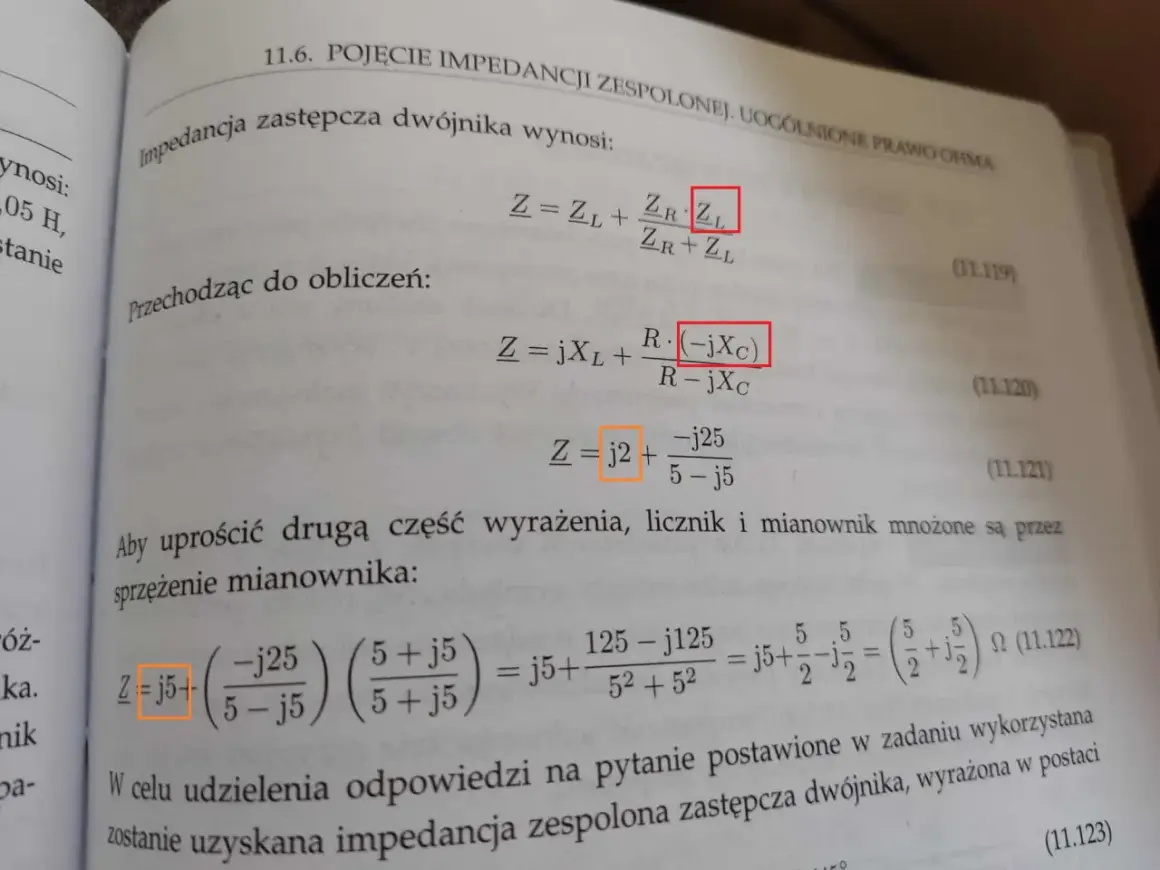

W zapisie zespolonym spotkasz formę Z = R + jX, gdzie X to część bierna, a |Z| oznacza moduł, czyli wartość, którą najczęściej podstawia się do obliczeń prądu. W ujęciu pomiarowym pojawia się też skrót Z = U/I, ale sam iloraz nie tłumaczy jeszcze, skąd bierze się wynik. Żeby policzyć go poprawnie, trzeba od początku wiedzieć, czy interesuje cię zapis pełny, czy tylko jego moduł. To prowadzi wprost do najczęściej używanego wzoru.
Najczęściej stosowany wzór dla szeregowego obwodu RLC
W szeregowym obwodzie RLC najczęściej korzystam z zależności:
XL = 2πfL
XC = 1/(2πfC)
Z = R + j(XL - XC)
|Z| = √(R² + (XL - XC)²)
To właśnie ta postać jest praktyczna, gdy chcesz policzyć, jaki prąd popłynie przy danym napięciu. W obwodzie szeregowym elementy nie „sumują się” jak zwykłe liczby, bo cewka i kondensator działają przeciwnie, więc ich wpływ odejmuje się od siebie.
| Symbol | Znaczenie | Wpływ na wynik |
|---|---|---|
| R | rezystancja, czyli opór czynny | część stała, niezależna od częstotliwości |
| XL | reaktancja indukcyjna cewki | rośnie wraz z częstotliwością |
| XC | reaktancja pojemnościowa kondensatora | maleje wraz z częstotliwością |
| f | częstotliwość sygnału | decyduje o tym, jak zachowują się L i C |
Jeśli układ nie zawiera cewki albo kondensatora, wzór upraszcza się do Z = R. Gdy masz już tę bazę, najtrudniejsze zwykle jest podstawienie liczb bez pomyłki, więc pokazuję to na konkretnym przykładzie.
Jak policzyć impedancję krok po kroku na prostym przykładzie
Załóżmy, że masz układ szeregowy z rezystorem 10 Ω i cewką 100 mH zasilany z sieci 50 Hz. Najpierw liczę reaktancję indukcyjną: XL = 2π · 50 · 0,1 ≈ 31,4 Ω.
Ponieważ w tym przykładzie nie ma kondensatora, reaktancja całkowita wynosi po prostu 31,4 Ω. Potem podstawiam do wzoru na moduł: |Z| = √(10² + 31,4²) ≈ 33,0 Ω. To oznacza, że obwód „widzi” nie 10 Ω, lecz około 33 Ω, więc prąd będzie wyraźnie mniejszy niż w obwodzie czysto rezystancyjnym.
Jeżeli chcesz znać także przesunięcie fazowe, policz tan φ = X/R. W tym przypadku φ ≈ 72,3°, co oznacza, że w obwodzie z cewką prąd opóźnia się względem napięcia. Ten detal bywa pomijany w szkolnych skrótach, ale w praktyce robi sporą różnicę przy sterowaniu, filtrach i analizie strat. Następny krok to sprawdzenie, kiedy ten wzór w ogóle wolno stosować.
Kiedy ten wzór nie wystarczy i trzeba zmienić podejście
Najczęstszy błąd polega na tym, że ktoś bierze wzór dla szeregu RLC i stosuje go do układu równoległego. To nie działa, bo w połączeniu równoległym wygodniej liczy się admitancję, czyli odwrotność impedancji, a nie samą impedancję wprost.
| Sytuacja | Co liczę | Uwaga praktyczna |
|---|---|---|
| Układ szeregowy RLC | |Z| = √(R² + (XL - XC)²) | najprostsza i najczęstsza postać |
| Układ równoległy | Y = 1/Z | gałęzie liczy się osobno i dopiero potem składa |
| Tylko rezystor | Z = R | brak przesunięcia fazy |
| Tylko cewka | Z = jXL | impedancja rośnie z częstotliwością |
| Tylko kondensator | Z = -jXC | impedancja maleje z częstotliwością |
Warto też pamiętać o rezonansie: gdy XL = XC, część bierna znika, a w szeregowym RLC impedancja spada do samego R. Właśnie dlatego filtry LC potrafią działać bardzo precyzyjnie, ale przy złym doborze częstotliwości potrafią też narobić kłopotów. Z tego punktu łatwo przejść do praktyki, bo w instalacjach AC i fotowoltaice te efekty nie są już tylko teorią.
Co to oznacza w praktyce dla fotowoltaiki i odbiorników AC
W instalacjach fotowoltaicznych impedancja ma znaczenie przede wszystkim po stronie AC, czyli tam, gdzie falownik współpracuje z siecią, filtrami i przewodami. Zbyt duża impedancja w obwodzie może zwiększać spadki napięcia, pogarszać warunki pracy falownika i utrudniać kontrolę nad mocą bierną.
Patrzę na to tak: im bardziej „wrażliwy” jest układ, tym mniej można liczyć na intuicję, a bardziej na konkretne obliczenia. Przy większych mocach kilka omów różnicy potrafi zmienić zachowanie filtra, przesunąć punkt rezonansu albo podbić straty na kablach i elementach ochronnych.
W praktyce warto rozróżnić dwa światy. Po stronie DC zwykle analizuje się głównie rezystancję przewodów i spadki napięcia, natomiast po stronie AC, zwłaszcza przy przebiegach z harmonicznymi, temat impedancji wraca w pełnej formie. To szczególnie ważne przy falownikach, ładowarkach, napędach i układach z cewkami albo kondensatorami kompensacyjnymi. Jeśli projektujesz albo oceniasz taki układ, następny krok to wyłapanie typowych pomyłek zanim dadzą zły wynik.
Najczęstsze błędy przy liczeniu i czytaniu wyniku
- Dodawanie XL i XC zamiast ich odejmowania. Te wielkości mają przeciwne działanie, więc znak ma znaczenie.
- Mylenie częstotliwości f z pulsacją ω. Jeśli używasz ω = 2πf, nie podstawiaj ponownie 2π do wzoru.
- Stosowanie modułu tam, gdzie potrzebny jest zapis zespolony. W zadaniach z fazą sam wynik w omach nie wystarczy.
- Liczenie obwodu równoległego wzorem dla szeregu. To jeden z najczęstszych i najbardziej kosztownych skrótów myślowych.
- Ignorowanie częstotliwości sygnału. Ta sama cewka czy kondensator da inny wynik przy 50 Hz i inny przy wyższych harmonicznych.
- Zakładanie, że wynik z obwodu sinusoidalnego zadziała identycznie przy przebiegu silnie odkształconym. Przy falownikach i elektronice mocy trzeba być ostrożniejszym.
Ja zawsze sprawdzam jeszcze jedną rzecz: czy pytanie dotyczy wartości skutecznej, modułu impedancji czy pełnego opisu fazowego. Ten drobiazg decyduje o tym, czy wynik będzie naprawdę użyteczny. Na koniec zostaje już tylko krótka lista rzeczy, które warto mieć pod ręką przy każdym takim obliczeniu.
Co warto sprawdzić, zanim uznasz wynik za gotowy
- czy układ jest szeregowy, czy równoległy
- czy liczysz dla konkretnej częstotliwości, zwykle 50 Hz w Polsce
- czy potrzebny jest moduł impedancji, czy także kąt fazowy
- czy w układzie są harmoniczne, które zmieniają zachowanie cewki i kondensatora
- czy wynik ma służyć do obliczenia prądu, spadku napięcia, czy doboru filtra
Jeśli zapamiętasz tylko jedną rzecz, niech będzie prosta: impedancja nie jest po prostu oporem, tylko pełnym opisem tego, jak obwód AC reaguje na prąd zmienny. Dobrze policzona pozwala sensownie dobrać elementy, ocenić straty i uniknąć błędów przy pracy z falownikiem, filtrem albo odbiornikiem o charakterze indukcyjnym. Właśnie dlatego w praktyce bardziej opłaca się liczyć ją starannie niż ufać skrótom, które działają tylko w najprostszych układach.
