Poprawne podłączenie kondensatora rozruchowego decyduje o tym, czy silnik jednofazowy ruszy od razu, czy tylko zabrzęczy i zacznie się grzać. W praktyce chodzi o włączenie kondensatora w gałąź pomocniczą tak, aby na moment startu wytworzyć przesunięcie fazowe, a potem odłączyć go od obwodu. Poniżej pokazuję, jak rozpoznać właściwy układ, jak go podłączyć bez zgadywania i na co uważać, żeby nie uszkodzić uzwojeń.
Najkrótsza droga do poprawnego rozruchu silnika jednofazowego
- Najpierw ustal, czy masz silnik z osobnym uzwojeniem pomocniczym i elementem, który odłącza gałąź startową po rozpędzeniu.
- Kondensator rozruchowy włącza się szeregowo z uzwojeniem pomocniczym, a nie dowolnie między przewodami.
- Pojemność i napięcie dobiera się z tabliczki znamionowej albo schematu producenta, nie „na oko”.
- Startowy kondensator nie powinien zostać w obwodzie na stałe, bo szybko przegrzeje uzwojenie rozruchowe.
- Jeśli silnik tylko buczy, od razu odłącz zasilanie i sprawdź połączenia, wyłącznik odśrodkowy lub przekaźnik.
Najpierw sprawdź, czy to na pewno silnik z kondensatorem rozruchowym
Zanim cokolwiek połączysz, ustalam jeden prosty fakt: nie każdy silnik jednofazowy działa tak samo. W typowej konstrukcji masz uzwojenie główne, uzwojenie pomocnicze i element, który na chwilę wprowadza kondensator do obwodu startowego. To właśnie ten układ daje większy moment przy ruszaniu.
Najwięcej pomyłek bierze się z mylenia dwóch różnych elementów: kondensatora rozruchowego i kondensatora pracy. Pierwszy działa krótko, drugi pozostaje w obwodzie cały czas. Jeśli zamienisz je miejscami albo podepniesz startowy na stałe, silnik może wystartować, ale po chwili zacznie się grzać albo straci moment.
| Cecha | Kondensator rozruchowy | Kondensator pracy | Co to oznacza w praktyce |
|---|---|---|---|
| Pojemność | Zwykle wysoka, często od ok. 70 do kilkuset µF | Zwykle niższa, najczęściej kilka do kilkudziesięciu µF | Startowy daje mocny impuls przy rozruchu, roboczy stabilizuje pracę |
| Tryb pracy | Chwilowy | Ciągły | Startowy musi zostać odłączony po starcie |
| Napięcie znamionowe | Często niższe niż w pracy ciągłej, ale nadal przystosowane do AC | Zwykle wyższe, typowo 370-440 VAC | Wymiana na element o zbyt niskim napięciu kończy się awarią |
| Błąd montażowy | Wpięcie na stałe | Użycie jako zamiennika startowego bez sprawdzenia danych | Skutek to grzanie, buczenie albo brak rozruchu |
Jeżeli na tabliczce znamionowej widzisz tylko zwykłe oznaczenie jednofazowego silnika bez dodatkowego uzwojenia pomocniczego, ta instrukcja może nie pasować. Tak samo ostrożnie podchodzę do silników trójfazowych przerabianych na zasilanie z jednej fazy, bo tam układ połączeń jest zupełnie inny. Gdy masz już pewność, że to właściwy typ napędu, można przejść do schematu połączeń.

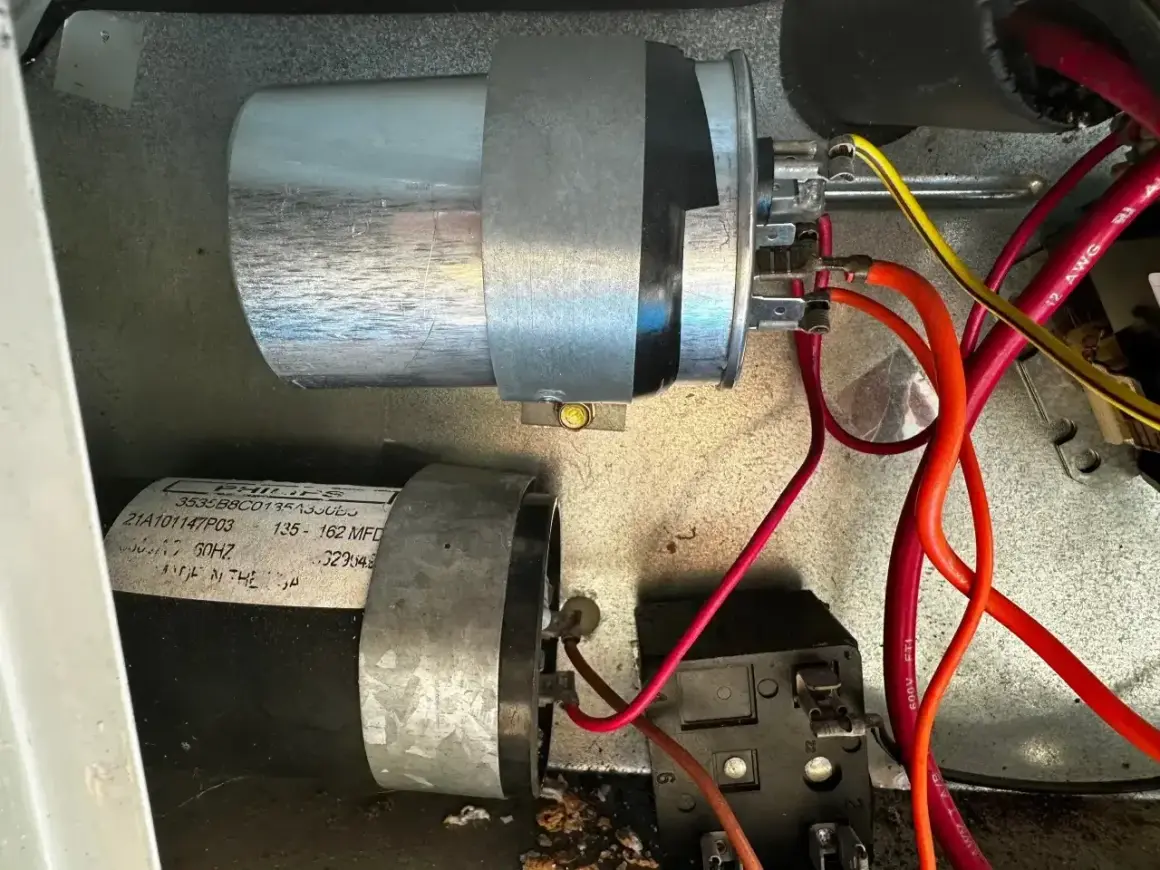

Schemat, od którego zaczynam montaż
W uproszczeniu obwód wygląda tak: zasilanie trafia na uzwojenie główne, a uzwojenie pomocnicze pracuje przez kondensator i element odłączający. Tym elementem bywa wyłącznik odśrodkowy, przekaźnik prądowy albo przekaźnik czasowy. Jeżeli nie odetnie on gałęzi rozruchowej, kondensator zostaje w obwodzie za długo i silnik zaczyna pracować w niezdrowych warunkach.
Ja zawsze patrzę na trzy rzeczy naraz: oznaczenie przewodów, typ kondensatora i sposób odłączania rozruchu. Nazwy zacisków różnią się między producentami, więc zamiast zgadywać po kolorach, lepiej oprzeć się na schemacie na obudowie lub w puszce zaciskowej. Kolory przewodów bywają mylące, a zły ruch w tym miejscu oznacza zwykle tylko jedno: próbę uruchomienia na ślepo.
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| Uzwojenie główne | Tworzy podstawowe pole wirujące | Nie mylić go z gałęzią startową |
| Uzwojenie pomocnicze | Pracuje przez kondensator, pomaga w ruszeniu silnika | To ono najczęściej wymaga poprawnego wpięcia kondensatora |
| Wyłącznik odśrodkowy / przekaźnik | Odłącza rozruch po osiągnięciu odpowiednich obrotów | Bez niego startowy kondensator może zostać w obwodzie zbyt długo |
| Kondensator rozruchowy | Daje przesunięcie fazowe i podnosi moment startowy | Musi być przystosowany do pracy chwilowej w obwodzie AC |
To właśnie ten schemat porządkuje cały montaż. Gdy rozumiesz, która gałąź odpowiada za start, łatwiej podłączyć kondensator bez ryzyka, że będzie pracował tam, gdzie nie powinien.
Jak podłączyć gałąź rozruchową krok po kroku
Tu nie ma miejsca na pośpiech. Najpierw odłączam zasilanie i zabezpieczam je przed przypadkowym załączeniem, a dopiero potem rozbieram połączenia. Jeśli kondensator był już używany, rozładowuję go bezpiecznie przez rezystor, a nie przez gwałtowne zwarcie końcówek, bo duży element potrafi oddać naprawdę nieprzyjemny impuls.
- Odłącz zasilanie i sprawdź, czy na zaciskach nie ma napięcia.
- Rozładuj kondensator, zwłaszcza jeśli ma wyższe napięcie znamionowe i pracował wcześniej w układzie.
- Odszukaj schemat połączeń lub oznaczenia zacisków silnika.
- Ustal, które przewody należą do uzwojenia głównego, a które do pomocniczego.
- Włącz kondensator szeregowo z uzwojeniem pomocniczym i elementem odłączającym rozruch.
- Zabezpiecz połączenia konektorami o właściwym rozmiarze i upewnij się, że nic nie ma luzu.
- Jeśli silnik ma możliwość zmiany kierunku obrotów, zamieniaj przewody uzwojenia pomocniczego zgodnie z dokumentacją, a nie przypadkowo na zasilaniu.
W praktyce najczęstszy błąd wygląda tak: ktoś wpina kondensator „gdzieś pomiędzy przewody”, bo układ na pierwszy rzut oka wydaje się podobny. To nie działa. Kondensator ma sens tylko wtedy, gdy pracuje w odpowiedniej gałęzi, razem z uzwojeniem pomocniczym. Druga rzecz, której nie robię, to mieszanie przewodów bez opisu. Jedno zdjęcie przed demontażem oszczędza więcej czasu niż godzina późniejszego szukania błędu.
Jeżeli silnik posiada wyłącznik odśrodkowy albo przekaźnik, nie omijam go „na próbę”, bo to on ma odciąć rozruch po rozpędzeniu. W wielu konstrukcjach właśnie ten element decyduje, czy całość działa poprawnie, czy tylko chwilowo rusza i zaraz zaczyna się grzać.
Jak dobrać pojemność i napięcie bez zgadywania
Dobór na oko to najprostsza droga do kłopotów. Wymieniając kondensator, trzymam się przede wszystkim pojemności w µF zapisanej na starej części albo w dokumentacji silnika. Napięcie znamionowe może być równe lub wyższe od oryginału, ale nigdy niższe. To jedna z tych rzeczy, które wyglądają jak detal, a w praktyce decydują o trwałości całego układu.
W przybliżeniu kondensatory rozruchowe spotyka się najczęściej w zakresie od kilkudziesięciu do kilkuset µF, a ich napięcie często mieści się w klasie około 110-330 VAC. Kondensatory pracy są zwykle mniejsze, ale za to przewidziane do stałego obciążenia i napięć rzędu 370-440 VAC. Te liczby nie zastępują tabliczki znamionowej, ale dobrze pokazują, dlaczego nie wolno mieszać typów.
Jeśli nie masz czytelnej tabliczki, zaczynam od starego kondensatora i dopiero potem sprawdzam, jak silnik zachowuje się pod obciążeniem. W układach jednofazowych z kondensatorem pracy spotyka się też praktyczną zasadę rzędu 30-50 µF na kW mocy, ale to tylko punkt odniesienia, a nie instrukcja do bezmyślnego kopiowania. Dla startowego ta metoda zwykle już się nie sprawdza.
- µF dobieram jak najbliżej wartości oryginalnej.
- VAC wybieram równy lub wyższy od starego elementu.
- Typ kondensatora musi być zgodny z zastosowaniem: startowy nie zastępuje pracy ciągłej.
- Jeśli brakuje danych, szukam ich w dokumentacji silnika, a nie zgaduję po wymiarach obudowy.
W wielu naprawach to właśnie dobór robi największą różnicę. Gdy wartości są nietrafione, silnik zwykle zdradza problem od razu, więc kolejny krok to nauczyć się rozpoznawać typowe objawy błędnego montażu.
Najczęstsze błędy, które kończą się buczeniem albo grzaniem
Silnik, który po podaniu napięcia tylko buczy, prawie zawsze daje czytelny sygnał: gałąź startowa nie pracuje tak, jak powinna. Najczęściej winny jest sam kondensator, zły sposób wpięcia albo uszkodzony element odłączający. Rzadziej problem siedzi głębiej, w uzwojeniu albo mechanice napędu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię najpierw |
|---|---|---|
| Silnik buczy i nie rusza | Brak pojemności rozruchowej, zły styk, uszkodzony przekaźnik lub wyłącznik | Wyłączam zasilanie i sprawdzam gałąź startową |
| Rusza tylko po ręcznym popchnięciu | Zużyty kondensator rozruchowy albo przerwa w uzwojeniu pomocniczym | Mierzę kondensator i ciągłość przewodów |
| Szybko się nagrzewa | Kondensator ma zbyt dużą pojemność albo nie jest odłączany | Sprawdzam, czy element rozruchowy nie został w obwodzie na stałe |
| Wyzwala zabezpieczenie | Zwarcie, błędne połączenie lub uszkodzone uzwojenie | Nie uruchamiam kolejnych prób, tylko szukam przyczyny |
Do najpoważniejszych błędów zaliczam użycie zwykłego kondensatora elektrolitycznego DC zamiast kondensatora silnikowego AC. To nie jest drobna różnica konstrukcyjna, tylko całkiem inna klasa elementu. Drugi częsty problem to zbyt mała pojemność: silnik wtedy nie dostaje odpowiedniego impulsu i zostaje przy samym buczeniu. Z kolei zbyt duża pojemność może dać pozornie lepszy start, ale później przeciąża uzwojenie i skraca jego żywotność.
Jeśli układ działa tylko przez chwilę, a potem zaczyna tracić siłę, nie zakładałbym od razu, że winny jest kondensator. Czasem problemem jest zatarte łożysko, zbyt duże obciążenie rozruchowe albo uszkodzony przekaźnik. W takich przypadkach sama wymiana części bywa stratą czasu.
Jak sprawdzić montaż po pierwszym uruchomieniu
Po złożeniu układu nie zostawiam silnika na długą próbę. Pierwsze uruchomienie robię krótko, najlepiej bez zbędnego obciążenia. Chodzi o to, żeby ocenić, czy rozruch jest pewny, dźwięk równy i czy gałąź startowa rzeczywiście odłącza się po rozpędzeniu.
- Silnik powinien wejść na obroty bez długiego buczenia.
- Obudowa nie powinna szybko robić się gorąca.
- Nie powinno być zapachu spalenizny ani iskrzenia na połączeniach.
- Jeśli masz miernik cęgowy, sprawdź, czy prąd nie odbiega wyraźnie od danych z tabliczki.
- Gdy po 1-2 próbach nadal słychać tylko buczenie, przerywam test i wracam do diagnostyki.
W praktyce liczy się nie tylko to, czy silnik ruszył, ale też jak szybko i z jakim poborem prądu. Zbyt wysoki prąd przy starcie albo podejrzanie gorąca obudowa po kilku minutach pracy to sygnał, że coś wciąż jest nie tak. Wtedy nie brnę dalej, bo każda kolejna próba zwiększa ryzyko uszkodzenia uzwojeń.
Jeżeli kondensator ma wybrzuszenie, wyciek lub pękniętą obudowę, wymieniam go bez dalszych eksperymentów. Taki element nie nadaje się do „jeszcze jednego testu”.
Ile to kosztuje i kiedy lepiej nie robić tego na siłę
Sam kondensator nie jest zwykle drogą częścią, ale koszt rośnie, jeśli trzeba kupić właściwy model po kilku próbach albo diagnozować dodatkowo przekaźnik i okablowanie. Na polskim rynku małe kondensatory startowe i robocze do niewielkich silników można znaleźć już w okolicach kilkunastu do kilkudziesięciu złotych, a większe modele potrafią kosztować ponad sto złotych.
| Typowy element | Przykładowy zakres ceny | Kiedy zwykle się go spotyka |
|---|---|---|
| Mały kondensator 25-30 µF / 450 VAC | około 15-30 zł | Lżejsze silniki i napędy pomocnicze |
| Kondensator 100-150 µF | około 60-100 zł | Silniki z wyraźnym wymaganiem rozruchowym |
| Kondensator 200 µF | około 90-130 zł | Kompressory, pompy i cięższe starty |
Na siłę nie pracuję wtedy, gdy widać coś więcej niż zużytą pojemność. Jeśli silnik śmierdzi spalenizną, bezpiecznik wybija od razu, wał chodzi ciężko albo łożyska hałasują, kondensator może być tylko objawem, a nie przyczyną. W takim momencie lepiej zatrzymać temat i sprawdzić mechanikę oraz uzwojenia, niż kupować kolejną część w ciemno.
To samo dotyczy sytuacji, gdy nie masz pewności co do schematu. Jeden błąd w połączeniu kosztuje zwykle więcej czasu niż porządna weryfikacja przed pierwszym załączeniem.
Drobne nawyki, które oszczędzają najwięcej nerwów przy kolejnej awarii
Przy takich naprawach najlepiej działają proste nawyki. Robię zdjęcie połączeń przed rozebraniem, zapisuję wartość starego kondensatora i opisuję przewody markerem, zanim cokolwiek odłączę. To brzmi banalnie, ale właśnie te drobiazgi najczęściej decydują, czy naprawa trwa 20 minut, czy cały wieczór.
- Trzymaj kondensator z dala od źródeł ciepła i wilgoci.
- Używaj konektorów o właściwym rozmiarze, żeby nie było luzów na stykach.
- Nie mieszaj elementów startowych z roboczymi tylko dlatego, że wyglądają podobnie.
- Po montażu zostaw sobie informację o µF, napięciu i sposobie podłączenia.
- Jeśli problem wraca, sprawdź też obciążenie napędu, a nie tylko sam kondensator.
Gdybym miał zostawić jedną praktyczną zasadę, byłaby prosta: najpierw identyfikacja silnika i schematu, potem dobór kondensatora, a dopiero na końcu próba pod napięciem. Taki porządek naprawdę zmniejsza ryzyko błędu i pozwala szybciej dojść do tego, co faktycznie wymaga naprawy.
