Piezoelektryk to materiał, który pod naciskiem wytwarza ładunek elektryczny, a po przyłożeniu napięcia potrafi wykonać bardzo precyzyjny ruch. W praktyce ten efekt stoi za czujnikami nacisku, przetwornikami ultradźwiękowymi, mikroaktuatorami i częścią rozwiązań do odzyskiwania energii z drgań. Poniżej wyjaśniam, jak to działa, które materiały są najważniejsze i gdzie ten mechanizm naprawdę daje przewagę, a gdzie bywa przeceniany.
Najważniejsze informacje w skrócie
- To zjawisko działa w obie strony: nacisk daje sygnał elektryczny, a napięcie może wywołać odkształcenie.
- Najczęściej spotyka się kwarc, ceramikę PZT oraz elastyczne polimery PVDF.
- W praktyce liczą się przede wszystkim czujniki, ultradźwięki, aktuatory i mikropozycjonowanie.
- Odzysk energii z drgań ma sens głównie dla małych odbiorników, nie jako zamiennik fotowoltaiki.
- Najczęstszy błąd to oczekiwanie dużej mocy tam, gdzie technologia daje przede wszystkim precyzję.
Jak działa efekt piezoelektryczny
Mechanizm jest prosty do opisania, ale bardzo ciekawy fizycznie. Gdy materiał jest ściskany, rozciągany albo zginany, w jego strukturze przesuwają się ładunki i na przeciwległych powierzchniach pojawia się różnica potencjałów. To jest efekt prosty, czyli zamiana naprężenia mechanicznego na sygnał elektryczny.
Działa też wersja odwrotna: przyłożone napięcie wywołuje odkształcenie. Dlatego takie elementy mogą nie tylko mierzyć nacisk, lecz także wykonywać mikroruchy. W praktyce ten ruch bywa bardzo mały, często liczony w nanometrach, ale właśnie to daje dużą precyzję w automatyce i aparaturze pomiarowej.
Nie każdy materiał zachowuje się tak samo. Potrzebna jest struktura bez środka symetrii, a więc układ atomów, w którym ładunki nie „znoszą się” idealnie po obu stronach kryształu. Z mojego punktu widzenia to ważne rozróżnienie: liczy się nie tylko skład chemiczny, ale też budowa wewnętrzna, polaryzacja i sposób obróbki materiału. Kiedy już widać ten mechanizm, łatwiej ocenić, dlaczego jedne materiały są popularniejsze od innych.
Z jakich materiałów korzysta się najczęściej
W praktyce najczęściej wraca ceramika PZT, czyli materiał, który daje silny sygnał i dobrze pracuje w czujnikach oraz aktuatorach. Jak pokazuje NIST, właśnie takie materiały od lat są ważne w sonarze i układach precyzyjnego odczytu, bo dobrze zamieniają energię mechaniczną na elektryczną i odwrotnie. Obok niej używa się też kwarcu, polimerów i kilku innych odmian, ale ich wybór zależy od tego, czego naprawdę potrzebuje projekt.
| Materiał | Co go wyróżnia | Gdzie sprawdza się najlepiej | Najważniejsze ograniczenie |
|---|---|---|---|
| Kwarc | Bardzo stabilny i powtarzalny | Zegary, układy pomiarowe, precyzyjne sensory | Zwykle daje słabszy sygnał niż ceramiki |
| PZT | Silna odpowiedź elektryczna i szerokie zastosowanie | Ultradźwięki, sonar, aktuatory, czujniki przemysłowe | Jest kruchy i wymaga uwagi przy doborze materiałowym |
| BaTiO3 | Popularna ceramika badawcza i techniczna | Wybrane czujniki, elementy eksperymentalne | Parametry mocno zależą od składu i technologii wykonania |
| PVDF | Elastyczny polimer, który można robić w cienkich warstwach | Folie sensorowe, odzież inteligentna, powierzchnie giętkie | Niższy sygnał niż w twardych ceramikach |
Właśnie tu widać najważniejszy kompromis: ceramika daje mocniejszy efekt, ale jest mniej odporna mechanicznie, a polimery są wygodniejsze w elastycznych konstrukcjach, tylko słabiej reagują elektrycznie. Skoro dobór materiału robi tak dużą różnicę, czas spojrzeć na urządzenia, w których ten efekt naprawdę pracuje.
Gdzie spotkasz go w urządzeniach i systemach
Penn State opisuje takie materiały jako rozwiązania, które zamieniają nacisk na energię elektryczną i odwrotnie, i właśnie ta dwukierunkowość robi największą różnicę w praktyce. Nie chodzi więc wyłącznie o „produkcję prądu”, ale o bardzo precyzyjną współpracę z ruchem, drganiami i sygnałem pomiarowym.
- Czujniki nacisku i przyspieszenia - reagują szybko i dobrze pokazują krótkie impulsy, dlatego są użyteczne w diagnostyce maszyn i kontroli drgań.
- Ultradźwięki i sonar - materiał działa tu jako przetwornik, czyli zamienia elektrykę na drgania akustyczne i odwrotnie.
- Aktuatory precyzyjne - ruch jest mały, ale bardzo dokładny, więc przydaje się w optyce, mikromechanice i pozycjonowaniu.

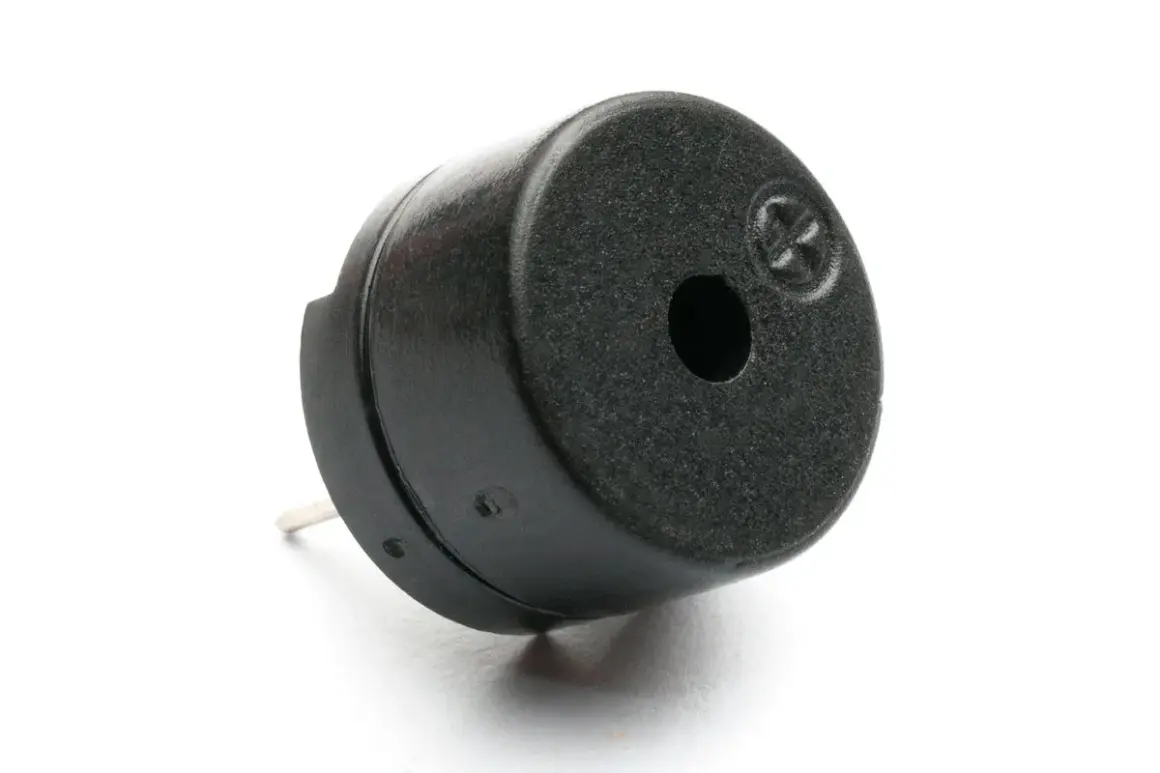

- Zapalniki i buzzery - to prostsze, codzienne zastosowania, które większość osób zna z urządzeń konsumenckich.
- Odzysk energii z drgań - ciekawy dodatek dla małych sensorów i układów autonomicznych, ale nie źródło do zasilania całego budynku.
Warto też pamiętać, że w takich układach nie liczy się tylko sam materiał, ale cały tor sygnałowy. Często potrzebny jest wzmacniacz ładunku, czyli elektronika, która zamienia bardzo mały ładunek na stabilne napięcie użyteczne dla sterownika albo układu pomiarowego. Dopiero wtedy ten efekt zaczyna być naprawdę praktyczny, a nie tylko efektowny na schemacie.
To prowadzi wprost do pytania, kiedy takie rozwiązanie ma sens w projekcie, a kiedy lepiej wybrać coś prostszego.
Jak ocenić, czy to dobry wybór w projekcie
Gdy dobieram taki element, nie pytam najpierw o sam materiał, tylko o warunki pracy. Najważniejsze są częstotliwość drgań, kierunek obciążenia, spodziewany poziom siły, temperatura, sposób mocowania i to, czy układ ma oddawać energię, czy tylko mierzyć impuls. Jeśli te warunki są źle opisane, nawet dobry materiał będzie działał słabo.
| Na co patrzę | Dlaczego to ważne | Co zwykle robi różnicę |
|---|---|---|
| Czy ruch jest stały czy impulsowy | Od tego zależy, czy lepiej mierzyć sygnał, czy odzyskiwać energię | Krótkie impulsy, uderzenia i drgania są dla takich układów najwygodniejsze |
| Czy częstotliwość jest przewidywalna | Układ może pracować znacznie lepiej w pobliżu rezonansu | Dopasowanie mechaniczne bywa ważniejsze niż sam wybór materiału |
| Czy potrzebuję napięcia, czy realnej mocy | To dwie zupełnie różne sytuacje projektowe | Do pomiaru wystarczy sygnał, do zasilania trzeba myśleć o magazynowaniu energii |
| Czy warunki termiczne są stabilne | Temperatura wpływa na czułość i trwałość | W gorącym lub zmiennym środowisku trzeba ostrożniej dobrać materiał |
| Czy elektronika wejściowa jest odpowiednia | Bez niej sygnał może być zbyt mały albo niestabilny | Przydatne są układy o dużej impedancji wejściowej i dobre filtrowanie |
Jeśli projekt dotyczy czujnika, zwykle szukam przede wszystkim stabilności i powtarzalności. Jeśli chodzi o odzysk energii, bardziej interesuje mnie bilans całego systemu: ile drgań naprawdę mam, jak często występują i co z tą energią zrobi elektronika dalej. Dopiero po takim sprawdzeniu widać, czy pomysł ma sens, czy tylko dobrze wygląda na prezentacji.
To z kolei prowadzi do ograniczeń, które najłatwiej przeoczyć na etapie projektu.
Ograniczenia i najczęstsze błędy
Największy błąd, jaki widzę, to traktowanie tego zjawiska jak miniaturowej baterii. Tak nie działa. Taki materiał świetnie nadaje się do generowania sygnału, wykrywania drgań i zasilania bardzo małych układów, ale jeśli ktoś liczy na stałą, dużą moc, szybko się rozczaruje.
- Zły dobór do częstotliwości pracy - jeśli element nie „widzi” właściwego zakresu drgań, sygnał dramatycznie słabnie.
- Ignorowanie geometrii i mocowania - sposób zamocowania wpływa na to, czy materiał w ogóle pracuje w przewidywalny sposób.
- Przecenianie mocy wyjściowej - energia z drgań jest realna, ale zwykle mała i wymaga buforowania.
- Pomijanie kruchości ceramiki - twarde materiały bywają bardzo skuteczne, lecz źle znoszą punktowe przeciążenia.
- Zaniedbanie elektroniki - bez prostowania, magazynowania i właściwego wejścia pomiarowego sygnał traci użyteczność.
W praktyce dobrze działa proste rozróżnienie: ceramika daje zwykle mocniejszą odpowiedź, ale wymaga ostrożniejszego projektowania, a polimer jest bardziej „wdzięczny” mechanicznie, tylko mniej wydajny elektrycznie. Jeśli ktoś od razu założy, że jeden materiał rozwiąże wszystkie problemy, zwykle projektuje coś zbyt optymistycznie. Właśnie dlatego ostatnia sekcja dotyczy praktycznego sensu w energetyce budynków.
Kiedy ma największy sens w energetyce budynków
W obszarze energii odnawialnej i automatyki budynków taki efekt ma sens wtedy, gdy chcesz zasilać mały czujnik, rejestrować drgania albo wykorzystać energię, która i tak by się zmarnowała. Nie zastąpi fotowoltaiki, ale dobrze uzupełnia instalacje tam, gdzie liczy się autonomia, brak okablowania i prosta diagnostyka stanu urządzeń. Z mojego punktu widzenia to technologia niszowa w skali domu, ale bardzo praktyczna w skali pojedynczego punktu pomiarowego.
- Najlepiej sprawdza się w miejscach z powtarzalnym ruchem lub wibracjami.
- Ma największy sens tam, gdzie mowa o sensorach, a nie o dużej mocy.
- Warto łączyć ją z układem magazynowania lub buforowania energii.
- Najwięcej zysku daje tam, gdzie ważniejsza jest bezobsługowość niż wysoki uzysk energii.
Jeśli patrzysz na tę technologię przez pryzmat oszczędności energii, traktuj ją jako narzędzie do inteligentnego pomiaru i lokalnego odzysku, a nie jako konkurencję dla paneli PV. Właśnie w takim układzie pokazuje pełnię swoich możliwości i przestaje być ciekawostką laboratoryjną, a staje się sensownym elementem nowoczesnej elektryki.
