Przegrzewający się MOSFET to nie jest drobna niedogodność, tylko sygnał, że w układzie dzieje się coś nie tak z bilansem strat, sterowaniem albo odprowadzaniem ciepła. W praktyce najczęściej problem dotyczy przetwornic, falowników, sterowników silników i układów z fotowoltaiki, gdzie jeden źle dobrany element potrafi podnieść temperaturę całej sekcji mocy. Poniżej rozkładam temat na czynniki pierwsze: od przyczyn i skutków, przez diagnozę, aż po konkretne działania naprawcze.
Najważniejsze rzeczy, które trzeba sprawdzić przy przegrzewającym się MOSFET-zie
- Najpierw ustal, czy grzeje się złącze, obudowa czy tylko otoczenie - to trzy różne poziomy problemu.
- Najczęstsze źródła strat to przewodzenie, przełączanie, zbyt wolne sterowanie bramki i słabe chłodzenie.
- Rds(on) rośnie z temperaturą, więc rozgrzany MOSFET zaczyna tracić jeszcze więcej mocy.
- W układach PV i przetwornicach często bardziej szkodzi słaby driver niż sam dobór tranzystora.
- Sama wymiana na „większy” MOSFET nie zawsze pomaga, bo może wzrosnąć ładunek bramki i straty przełączania.
- Jeśli temperatura wraca po każdej naprawie, szukaj też problemu w PCB, pętli prądowej i elementach sąsiednich.

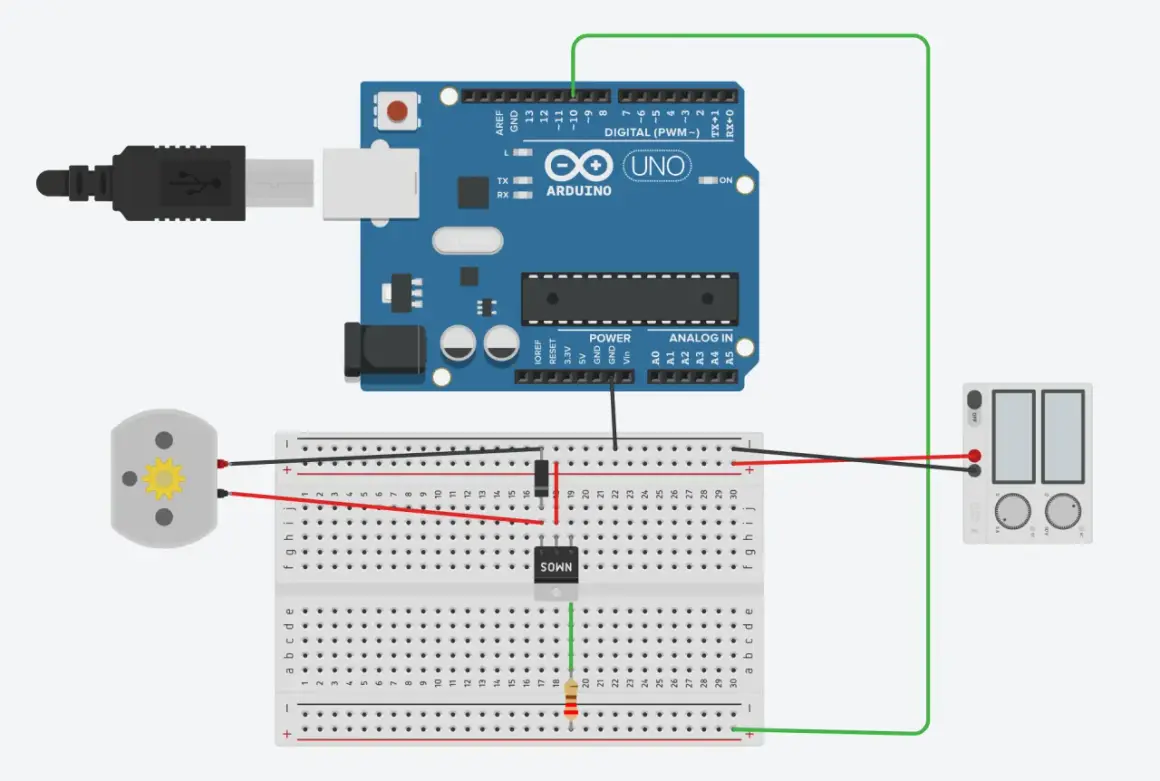

Co naprawdę oznacza przegrzewanie MOSFET-a
W rozmowach technicznych łatwo powiedzieć, że MOSFET jest „za gorący”, ale w praktyce liczy się temperatura złącza, czyli wnętrza układu półprzewodnikowego. Obudowa może jeszcze wyglądać na „do przyjęcia”, a złącze już pracować niebezpiecznie blisko granicy. W wielu rodzinach krzemowych limit ten wynosi zwykle około 150°C, a w części nowszych rozwiązań spotyka się 175°C, lecz zawsze trzeba to sprawdzać w konkretnym datasheetcie.
Najważniejsza jest jedna rzecz: temperatura nie rośnie liniowo tylko „od prądu”. W MOSFET-cie energia zamienia się w ciepło zarówno podczas przewodzenia, jak i przełączania. Jeśli układ ma słabe chłodzenie, małą powierzchnię miedzi albo niewłaściwie ustawiony driver, to tranzystor grzeje się coraz mocniej, a jego opór kanału rośnie. To już klasyczny mechanizm sprzężenia zwrotnego, który potrafi zamienić drobny błąd projektowy w realną awarię.
Właśnie dlatego ja zawsze patrzę na MOSFET nie jak na „przełącznik”, tylko jak na element cieplno-elektryczny. Dopiero takie podejście pozwala sensownie odpowiedzieć na pytanie, skąd bierze się zbyt wysoka temperatura i dlaczego problem wraca po wymianie części. Następny krok to rozbicie przyczyn na konkretne źródła strat.
Skąd bierze się zbyt wysoka temperatura
Jak pokazują noty aplikacyjne producentów, straty MOSFET-a zwykle dzieli się na straty przewodzenia i straty przełączania. W praktyce to za mało, żeby dobrze zdiagnozować problem, bo równie często winne są parametry bramki, szybkie zmiany napięcia albo po prostu źle zaprojektowana ścieżka oddawania ciepła.
| Przyczyna | Co się dzieje | Jak to zwykle widać | Co pomaga najczęściej |
|---|---|---|---|
| Straty przewodzenia | Prąd płynie przez RDS(on), a ciepło rośnie wraz z I² | Układ grzeje się proporcjonalnie do obciążenia | Niższy RDS(on), lepsze chłodzenie, mniejszy prąd RMS |
| Straty przełączania | Prąd i napięcie nakładają się w czasie przejścia | Grzanie rośnie przy wyższej częstotliwości lub szybkim PWM | Szybszy driver, lepszy dobór bramki, redukcja częstotliwości |
| Zbyt słabe sterowanie bramki | Tranzystor przełącza się za wolno albo nie wchodzi w pełne otwarcie | Wysoka temperatura mimo „niewielkiego” prądu | Poprawa VGS, rezystora bramkowego i układu drivera |
| Reverse recovery diody | Przy komutacji pojawiają się dodatkowe impulsy strat | Problem nasila się w mostkach, synchronizacji i hard switching | Lepsza topologia, Schottky, soft switching, korekta dead time |
| Słabe odprowadzanie ciepła | Energia zostaje w strukturze, bo nie ma gdzie odpłynąć | Obudowa, radiator lub PCB robią się bardzo gorące | Więcej miedzi, przelotki termiczne, radiatory, przepływ powietrza |
| Zły dobór elementu | Za mała obudowa, zbyt wysoki RDS(on), za niski zapas napięcia | Awaria pojawia się po podniesieniu obciążenia lub temperatury otoczenia | Dobór z zapasem, analiza rzeczywistych warunków pracy |
W układach z fotowoltaiki, ładowania akumulatorów i przetwornic buck/boost szczególnie często widzę kombinację dwóch problemów naraz: MOSFET ma akceptowalny prąd katalogowy, ale jego straty przełączania i bramki zostały zlekceważone. TI zwraca uwagę, że sama redukcja RDS(on) nie wystarcza, bo trzeba równoważyć straty przewodzenia, straty przełączania i koszty sterowania bramką. To jest jedna z tych rzeczy, które początkujący projektanci oceniają zbyt intuicyjnie.
Jeśli chcesz przejść od przypuszczeń do diagnozy, trzeba zmierzyć nie tylko temperaturę, ale i warunki, w jakich ona powstaje.
Jak znaleźć źródło problemu bez zgadywania
Ja zwykle zaczynam od prostego pytania: kiedy MOSFET się grzeje? Jeśli robi się gorący już na biegu jałowym albo przy bardzo małym obciążeniu, podejrzewam przede wszystkim sterowanie i przełączanie. Jeśli temperatura rośnie liniowo wraz z prądem, częściej winne są straty przewodzenia albo za słaba droga termiczna do otoczenia.
- Sprawdź temperaturę otoczenia, obudowy i, jeśli to możliwe, złącza lub punktu pomiarowego na płytce.
- Porównaj pobierany prąd z tym, co wynika z realnego obciążenia, a nie tylko z założeń projektowych.
- Oceń przebieg bramki: czy MOSFET otwiera się szybko, czy przez długi czas siedzi w obszarze częściowego przewodzenia.
- Przyjrzyj się częstotliwości przełączania i czasowi martwemu, zwłaszcza w mostkach i synchronicznych prostownikach.
- Sprawdź, czy obudowa, radiator i PCB mają rzeczywiście sensowną drogę odprowadzenia ciepła.
W praktyce bardzo pomaga kamera termowizyjna, ale tylko wtedy, gdy nie traktuje się jej jak wyroczni. Termowizja pokazuje rozkład temperatury powierzchni, a nie temperaturę samego złącza, więc do wniosków trzeba dorzucić pomiar prądu, napięcia i sygnału na bramce. Inaczej łatwo pomylić przyczynę ze skutkiem.
Jeżeli MOSFET jest gorący głównie w chwili przełączania, szukam problemu w driverze, rezystorze bramkowym, indukcyjnościach pasożytniczych i w samej topologii połączeń. Jeśli natomiast nagrzewa się wolno, ale stale, zwykle zaczynam od oceny strat przewodzenia i chłodzenia. Taki podział oszczędza sporo czasu, bo zawęża obszar poszukiwań już po pierwszych pomiarach.
Gdy źródło ciepła jest już wstępnie wskazane, warto policzyć margines termiczny zamiast polegać na „wydaje mi się, że jest jeszcze okej”.
Jak policzyć, czy temperatura jest jeszcze w normie
Do szybkiej oceny wystarczy prosty rachunek: Tj ≈ Ta + P × Rth. To nie zastępuje pełnej analizy, ale daje bardzo dobry punkt startu. Jeśli temperatura otoczenia wynosi 35°C, a MOSFET rozprasza 3 W przy rezystancji termicznej 30°C/W, to wzrost temperatury wynosi około 90°C, czyli złącze dochodzi do mniej więcej 125°C. W wielu zastosowaniach to już strefa graniczna, a nie komfortowa.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Ta | Temperatura otoczenia | Im wyższa, tym mniejszy zapas na grzanie |
| P | Strata mocy MOSFET-a | Bez jej oszacowania nie da się ocenić nagrzewania |
| Rth | Rezystancja termiczna | Pokazuje, jak trudno ciepło ucieka z elementu |
| Tj | Temperatura złącza | To właściwy limit pracy, a nie sama temperatura obudowy |
Tu ważna uwaga: przy krótkich impulsach i dużych prądach nie wolno opierać się wyłącznie na ustalonym stanie termicznym. W notach katalogowych producenci podają też impedancję termiczną w czasie, bo złącze potrafi nagrzać się szybciej, niż obudowa zdąży to pokazać. To ma znaczenie zwłaszcza przy rozruchu silników, inrush current i pracy przetwornic impulsowych pod zmiennym obciążeniem.
Jeżeli z rachunku wychodzi zbyt mały margines, nie ma sensu liczyć na „może wytrzyma”. Lepiej od razu poprawić to, co naprawdę podnosi temperaturę.
Co zmienić, żeby MOSFET przestał się grzać
Najlepsze naprawy są zwykle mniej spektakularne, niż się wydaje. Rzadko pomaga jeden magiczny element; częściej działa kilka małych korekt naraz. Ja najpierw poprawiam to, co daje największy spadek strat przy najmniejszym ryzyku dla reszty układu.
- Dobierz MOSFET z zapasem - ale nie patrz tylko na RDS(on); sprawdź też ładunek bramki i straty przełączania.
- Wzmocnij driver bramki - jeśli tranzystor przełącza się zbyt wolno, grzanie rośnie nawet przy umiarkowanym prądzie.
- Skróć pętle prądowe - mniejsza indukcyjność pasożytnicza oznacza mniej szpilek napięciowych i mniejsze straty.
- Dodaj miedź i przelotki termiczne - czasem kilka dodatkowych warstw miedzi daje więcej niż mały radiator.
- Rozważ zmianę topologii - w niektórych układach lepiej działa prostowanie synchroniczne albo soft switching.
- Skontroluj warunki obudowy - zamknięta szafka, brak przepływu powietrza i nagrzane sąsiednie elementy potrafią zabić zapas termiczny.
Warto pamiętać o kompromisie: większy MOSFET z niższym RDS(on) często ma wyższy ładunek bramki, więc driver musi dostarczyć więcej energii, a przy wysokiej częstotliwości mogą wzrosnąć straty przełączania. To dlatego w dobrze zaprojektowanym układzie liczy się nie tylko „najmniejszy opór”, lecz cały bilans energetyczny. W praktyce właśnie tu wygrywa rozsądny dobór, a nie katalogowy ekstremum.
Jeśli MOSFET pracuje w torze związanym z fotowoltaiką, ładowarką baterii albo falownikiem, zwykle szczególnie opłaca się poprawić jakość sterowania i chłodzenie PCB, bo tam elementy mocy długo pracują pod obciążeniem, a temperatura otoczenia bywa wyższa niż w klasycznej elektronice użytkowej.
Kiedy przegrzewanie oznacza już uszkodzenie
Nie każdy gorący MOSFET jest od razu spalony, ale są objawy, których nie wolno ignorować. Jeśli po kilku minutach pracy rośnie pobór prądu spoczynkowego, układ zaczyna zachowywać się niestabilnie albo temperatura szybko eskaluje mimo małego obciążenia, to często oznacza już uszkodzenie struktury albo degradację parametrów. Po przegrzaniu MOSFET może mieć gorszy RDS(on), większy prąd upływu, a czasem uszkodzony driver lub elementy w jego otoczeniu.
W praktyce wypatruję takich sygnałów:
- widoczne przebarwienia obudowy lub laminatu,
- powtarzalne wyłączanie się zabezpieczeń termicznych,
- spadek sprawności pod tą samą konfiguracją obciążenia,
- szpilki napięciowe i wzrost zakłóceń przy przełączaniu,
- podejrzany zapach, pęknięcia lub odklejone elementy wokół tranzystora.
Jeśli te symptomy wracają po każdej naprawie, nie szukałbym już winy wyłącznie w samym MOSFET-cie. Bardzo często problem leży w sterowniku bramki, diodzie powrotnej, układzie snubbera albo w projekcie ścieżek na PCB. Jedna wymiana tranzystora bez poprawy przyczyny zwykle tylko przesuwa awarię w czasie.
Z mojego doświadczenia wynika też jedna rzecz praktyczna: gdy tranzystor w układzie mocy przegrzał się do poziomu awarii, bezpieczniej jest potraktować cały blok jako podejrzany, a nie tylko pojedynczy element. To oszczędza czas i zmniejsza ryzyko powrotu usterki po kilku dniach pracy.
Trzy kontrole, które robię przed uznaniem układu za sprawny
Jeśli MOSFET już nie przegrzewa się tak mocno jak wcześniej, nie zamykam tematu od razu. Najpierw sprawdzam jeszcze trzy rzeczy: czy temperatura stabilizuje się po dłuższym czasie, czy przy zmianie obciążenia nie pojawiają się krótkie piki i czy układ ma zapas na gorętszy dzień lub zamkniętą obudowę. To właśnie te warunki najczęściej ujawniają niedoszacowanie projektu.
Dla czytelnika najważniejszy wniosek jest prosty: zbyt gorący MOSFET to zwykle nie jedna wada, lecz suma kilku mniejszych. Jeśli poprawisz tylko objaw, a nie bilans strat i drogę cieplną, problem wróci. Jeżeli jednak podejdziesz do tego jak do układu elektryczno-termicznego, najczęściej da się go opanować bez wymiany całej konstrukcji.
W praktyce najlepszy efekt daje połączenie trzech działań: lepszego sterowania bramką, sensowniejszego chłodzenia i uczciwego przeliczenia strat dla realnych warunków pracy. To wystarcza w większości aplikacji, także tych związanych z energią odnawialną, gdzie stabilność i sprawność są ważniejsze niż sztucznie wyśrubowane parametry katalogowe.
