W ferromagnetyku indukcja magnetyczna nie reaguje na zmianę natężenia pola idealnie liniowo, a właśnie pętla histerezy pokazuje tę pamięć materiału. Ja najprościej opisuję to tak: domeny magnetyczne nie ustawiają się od razu i nie wracają po tej samej ścieżce, więc materiał „zapamiętuje” wcześniejsze magnesowanie. To ważne nie tylko na poziomie fizyki, ale też przy projektowaniu transformatorów, dławików i układów pracujących w energoelektronice.
Najważniejsze fakty o zjawisku, które decyduje o stratach i doborze materiału
- Krzywa pokazuje, że przy zwiększaniu i zmniejszaniu pola magnetycznego materiał zachowuje się inaczej, bo pamięta poprzedni stan.
- Na wykresie kluczowe są trzy punkty: nasycenie, remanencja i koercja.
- Im większa powierzchnia pętli, tym większa energia tracona w postaci ciepła podczas jednego cyklu przemagnesowania na jednostkę objętości.
- W elektryce wąska charakterystyka jest korzystna tam, gdzie liczy się sprawność rdzenia, a szeroka bywa pożądana w magnesach trwałych.
- W transformatorach, dławikach i przetwornicach OZE kształt tej zależności wpływa na temperaturę, sprawność i dobór materiału.
Dlaczego ferromagnetyk nie zachowuje się jak idealny materiał
W ferromagnetyku natężenie pola H i indukcja magnetyczna B są ze sobą powiązane, ale nie w sposób prosty i stały. Gdy rośnie pole, indukcja też rośnie, tylko że po zmniejszeniu pola materiał nie wraca dokładnie tą samą drogą. To właśnie jest istota histerezy magnetycznej.
W praktyce oznacza to „pamięć” stanu. Nawet po wyzerowaniu pola część uporządkowania domen zostaje, dlatego w materiale pojawia się namagnesowanie resztkowe. Żeby je usunąć, trzeba przyłożyć pole w przeciwnym kierunku. Taki mechanizm jest typowy dla żelaza, stali, niklu i wielu stopów, ale nie dla każdego materiału magnetycznego.
Najważniejsze jest tu jedno rozróżnienie: B opisuje indukcję, a H natężenie pola magnesującego. W ferromagnetyku ich relacja zależy od historii magnesowania, więc nie da się jej zamknąć w jednej stałej. Do pełnego obrazu potrzebny jest właśnie wykres pętli, a za chwilę zobaczysz, jak go czytać.

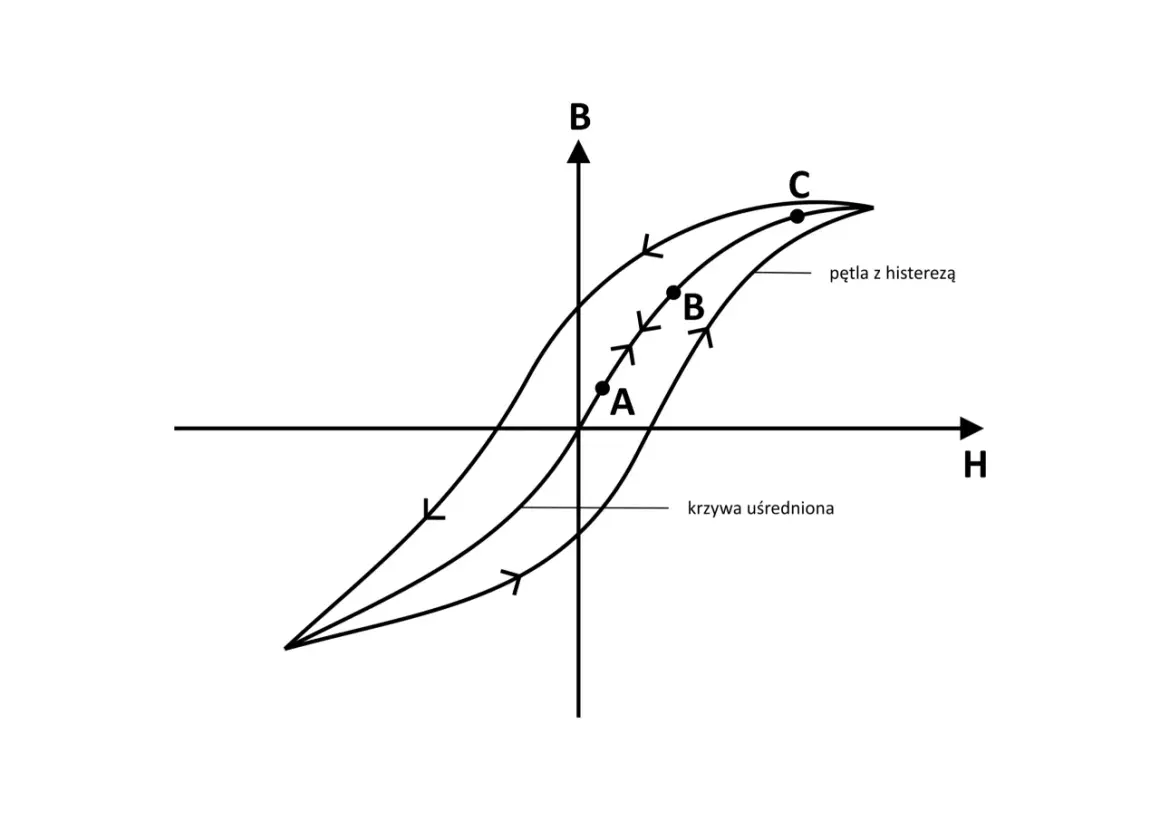

Jak czytać wykres B-H bez zgadywania
Na takim wykresie oś pozioma oznacza zwykle natężenie pola H, a pionowa indukcję B. Krzywa nie jest jedną linią, tylko zamkniętą pętlą, bo materiał zachowuje się inaczej przy magnesowaniu i inaczej przy rozmagnesowywaniu. Dla czytelnika najważniejsze są trzy punkty charakterystyczne.
- Nasycenie - moment, w którym dalsze zwiększanie pola daje już niewielki przyrost indukcji.
- Remanencja - indukcja, która zostaje po odjęciu pola do zera.
- Koercja - przeciwne pole potrzebne do zredukowania indukcji do zera.
Jeśli materiał osiąga duże nasycenie przy stosunkowo małym polu, łatwo go namagnesować. Jeśli ma dużą koercję, trudniej go rozmagnesować. To dlatego z punktu widzenia praktyki tak ważne jest, czy mam do czynienia z materiałem miękkim, czy twardym. Ten podział prowadzi już wprost do doboru rdzeni i magnesów.
Co oznacza szeroka i wąska pętla
Tu sprawa jest bardzo konkretna: pole powierzchni pod krzywą odpowiada energii traconej w jednym cyklu przemagnesowania na jednostkę objętości. Im większa powierzchnia, tym więcej energii zamienia się w ciepło. W urządzeniach pracujących na prądzie przemiennym to jedna z najważniejszych strat rdzeniowych, zwłaszcza gdy układ pracuje przez długi czas.
Wąska pętla oznacza małe straty i łatwe przemagnesowanie materiału. Szeroka świadczy o dużej koercji i większym oporze przed zmianą stanu magnetycznego. To korzystne w magnesach trwałych, ale zwykle niepożądane w transformatorach, gdzie priorytetem jest wysoka sprawność, a nie trwałe utrzymywanie namagnesowania.
W praktyce patrzę na to tak: im bardziej „leniwy” jest materiał przy zmianie pola, tym więcej energii marnuje się przy każdym cyklu. W układach zasilania przekłada się to na temperaturę rdzenia, potrzebę chłodzenia i końcową efektywność całego urządzenia. Właśnie dlatego kształt tej charakterystyki jest ważniejszy, niż mogłoby się wydawać na pierwszy rzut oka.
Miękkie i twarde materiały magnetyczne nie służą do tego samego
Dobór materiału magnetycznego to praktycznie decyzja o tym, czy chcę łatwo zmieniać magnetyzację, czy raczej ją zachować. Najczytelniej pokazuje to zestawienie poniżej.
| Cecha | Materiały magnetycznie miękkie | Materiały magnetycznie twarde |
|---|---|---|
| Szerokość pętli | Wąska | Szeroka |
| Koercja | Niska | Wysoka |
| Remanencja | Zwykle mała lub umiarkowana | Zwykle duża |
| Typowe zastosowanie | Rdzenie transformatorów 50/60 Hz, dławiki, elementy filtrujące | Magnesy trwałe, elementy utrzymujące namagnesowanie |
| Najważniejszy kompromis | Niskie straty, ale brak trwałego namagnesowania | Stabilny stan magnetyczny, ale większe straty przy przemagnesowaniu |
Ten podział dobrze pokazuje, dlaczego nie ma jednego „najlepszego” materiału. W transformatorze chcę małych strat i możliwie łatwego przemagnesowania. W magnesie trwałym oczekuję dokładnie odwrotnego zachowania. To nie jest detal materiałowy, tylko fundament projektowania całego układu. Dalej widać to jeszcze mocniej, gdy przechodzę do urządzeń z energetyki i automatyki.
Gdzie ma znaczenie w transformatorach, dławikach i instalacjach OZE
W transformatorach zjawisko histerezy przekłada się bezpośrednio na straty w rdzeniu. Rdzeń jest magnesowany i rozmagnesowywany tysiące razy na sekundę, więc nawet niewielka powierzchnia pętli robi różnicę. Dlatego stosuje się materiały o małych stratach, na przykład blachy elektrotechniczne, ferryt lub inne materiały dopasowane do częstotliwości pracy.
W dławikach i filtrach jest podobnie. Tam zależy mi na kontrolowanym magazynowaniu energii w polu magnetycznym, ale bez nadmiernego grzania rdzenia. Jeśli materiał ma zbyt dużą koercję albo zbyt szeroką charakterystykę, element będzie mniej sprawny, bardziej gorący i trudniejszy do przewidzenia w projektowaniu.
To ma znaczenie także w układach związanych z fotowoltaiką: falownikach, przetwornicach DC/DC, filtrach EMI i małych transformatorach wysokoczęstotliwościowych. W takich urządzeniach liczy się nie tylko napięcie czy prąd, ale też to, jak rdzeń zachowuje się przy szybkich zmianach pola. Im wyższa częstotliwość, tym wyraźniej wychodzą na jaw straty magnetyczne i ograniczenia materiału.
W praktyce projektant patrzy więc nie na sam wykres jako ciekawostkę fizyczną, ale na to, czy dany rdzeń pozwoli utrzymać sprawność, temperaturę i gabaryt całego układu w rozsądnych granicach. I to jest właśnie miejsce, w którym teoria bardzo szybko staje się inżynierią.
Jak ograniczać straty i nie wpaść w typowe pułapki
Jeśli pracuję z układem magnetycznym, zwracam uwagę na kilka rzeczy naraz, bo sama „dobra” charakterystyka materiału nie załatwia wszystkiego. Poniżej najważniejsze punkty, które realnie robią różnicę.
- Dobór materiału do częstotliwości - ferryt sprawdza się inaczej niż blacha elektrotechniczna, a jeszcze inaczej zachowuje się materiał amorficzny.
- Kontrola amplitudy pola - im bliżej nasycenia pracuje rdzeń, tym szybciej rosną straty i zniekształcenia.
- Unikanie zbędnego przemagnesowywania - każdy cykl kosztuje energię, więc nie warto projektować układu „na zapas”, jeśli nie jest to potrzebne.
- Uwzględnienie temperatury - wraz z nagrzewaniem zmieniają się parametry magnetyczne i punkt pracy rdzenia.
- Rozdzielenie strat histerezy i prądów wirowych - to nie to samo, a w praktyce oba zjawiska często sumują się w jeden problem grzania rdzenia.
Najczęstszy błąd, jaki widzę, polega na traktowaniu charakterystyki jak samej „wadliwej krzywej”. To nie wada sama w sobie, tylko opis zachowania materiału. Dopiero od tego, co chcę zbudować, zależy, czy szeroka pętla będzie problemem, czy zaletą. W układach energetycznych zwykle walczę o mniejsze straty, ale w magnesach trwałych oczekuję stabilności stanu magnetycznego.
Jeśli mam dać jedną praktyczną radę, to tę: zanim wybiorę materiał, sprawdzam warunki pracy, częstotliwość, dopuszczalną temperaturę i to, czy układ ma pracować bardziej jak transformator, czy bardziej jak element magazynujący pole. Z tego jednego rozróżnienia wynika zaskakująco dużo decyzji projektowych.
Co z tego wynika w praktyce dla elektryki i energooszczędnych układów
Najważniejszy wniosek jest prosty: zjawisko histerezy nie jest abstrakcyjną ciekawostką z fizyki, tylko realnym czynnikiem wpływającym na sprawność urządzeń elektrycznych. Tam, gdzie liczy się niski pobór energii i małe grzanie, chcę materiału o wąskiej charakterystyce i niskich stratach. Tam, gdzie priorytetem jest trwałe namagnesowanie, akceptuję szerszy przebieg i większą koercję.
Jeżeli zapamiętasz tylko jedną rzecz, niech będzie to ta: kształt zależności B-H mówi mi, ile energii materiał oddaje jako użyteczną pracę, a ile zamienia w ciepło. W elektronice i energetyce to wiedza bardzo praktyczna, bo pozwala szybciej ocenić, czy rdzeń, magnes albo dławik rzeczywiście pasuje do zadania. A kiedy zaczynam patrzeć na układ właśnie w ten sposób, dużo łatwiej unikam przewymiarowania, strat i rozczarowania po pierwszym pomiarze.
Właśnie dlatego przy projektowaniu urządzeń związanych z energią, także tych używanych w instalacjach fotowoltaicznych, wracam do tego tematu częściej, niż sugerowałby sam szkolny opis zjawiska. W praktyce to jeden z tych obszarów, które są proste na poziomie definicji, ale bardzo użyteczne na poziomie decyzji technicznych.
