Wentylator z higrostatem ma sens wtedy, gdy ma pracować sam po kąpieli, a nie tylko razem ze światłem. W tym poradniku pokazuję, jak podłączyć wentylator łazienkowy z czujnikiem wilgotności, jak rozpoznać zaciski L, N i T/LT oraz jak ustawić próg zadziałania, żeby urządzenie naprawdę usuwało parę z łazienki. Dorzucam też typowe błędy montażowe, bo to właśnie one najczęściej psują efekt.
Najważniejsze zasady, które decydują o poprawnym działaniu wentylatora
- L to stała faza, N to neutralny, a T/LT/LS to zwykle przewód sterujący z włącznika.
- Jeśli higrostat ma działać autonomicznie, wentylator musi mieć stałe zasilanie, a nie prąd podawany tylko po włączeniu światła.
- W łazience sensowny punkt startowy dla progu wilgotności to najczęściej około 60-70% RH.
- Opóźnienie wyłączenia powinno dać wentylatorowi jeszcze kilka minut pracy po spadku wilgoci.
- Przy urządzeniach w pobliżu strefy mokrej trzeba sprawdzić klasę szczelności i zgodność z instrukcją producenta.
- Jeśli schemat przewodów nie jest jednoznaczny, bezpieczniej przerwać pracę i wezwać elektryka.
Co oznaczają zaciski na wentylatorze
Ja zawsze zaczynam od kostki przyłączeniowej, nie od koloru przewodu. W nowszych wentylatorach łazienkowych najczęściej spotkasz L, N i czasem T albo LT/LS; PE pojawia się tylko wtedy, gdy producent przewidział przewód ochronny. To drobiazg tylko z pozoru, bo od tych oznaczeń zależy, czy higrostat będzie miał stałe zasilanie i czy wentylator w ogóle dostanie sygnał do pracy.
| Zacisk | Znaczenie | Co zwykle podłącza się w praktyce |
|---|---|---|
| L | Stała faza zasilania | Przewód fazowy pod napięciem cały czas |
| N | Neutralny | Przewód neutralny, najczęściej niebieski |
| T, LT, LS | Wejście sterujące | Faza z włącznika światła lub osobnego przełącznika, jeśli model tego wymaga |
| PE | Ochronny | Tylko wtedy, gdy urządzenie ma taki zacisk i instrukcja tego wymaga |
Jeśli wentylator ma tylko L i N, elektronika czujnika wilgotności musi być zasilana stale. Jeśli ma także T, dochodzi możliwość sterowania z włącznika światła lub osobnego klawisza. Właśnie dlatego sam opis na obudowie jest ważniejszy niż ogólny schemat z internetu, bo podobne modele potrafią mieć zupełnie inny układ zacisków.

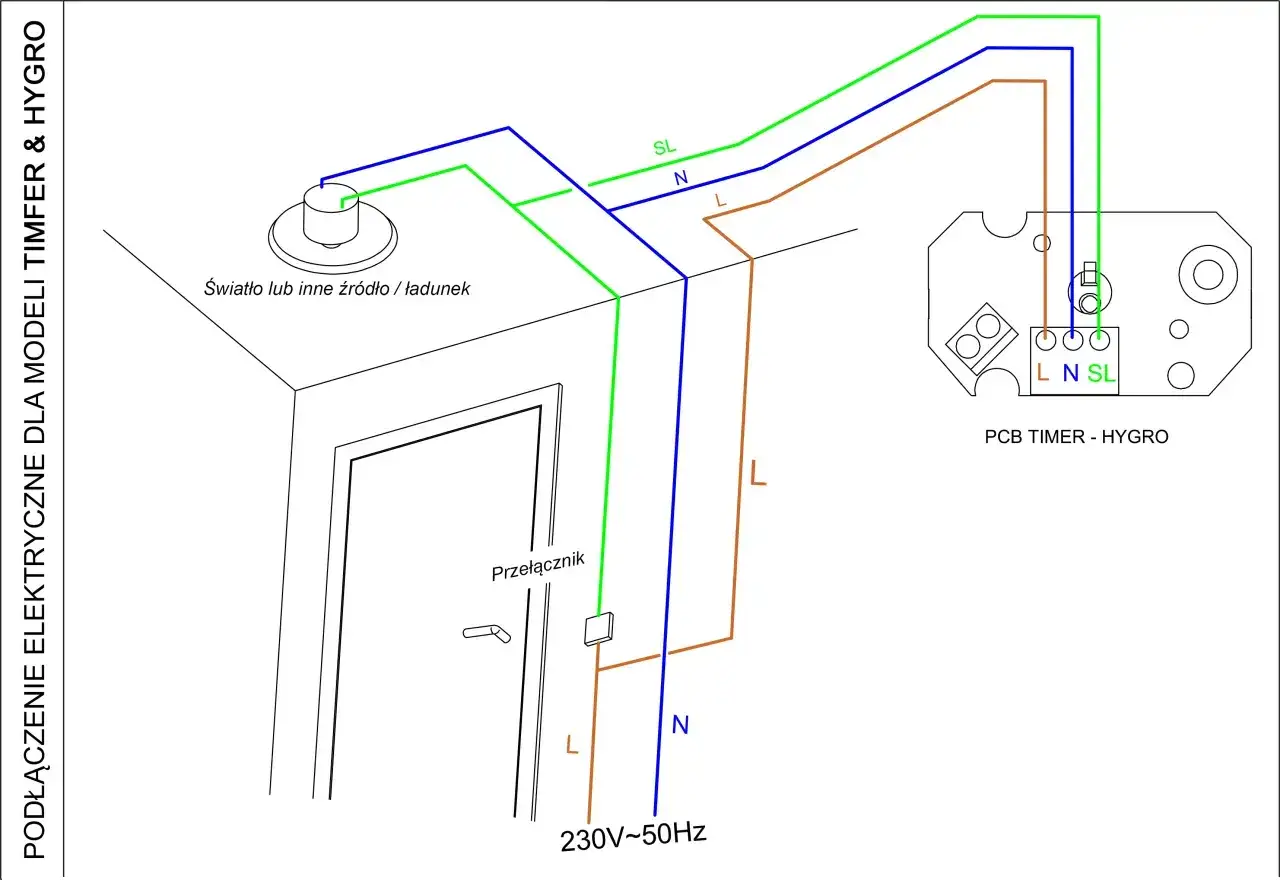

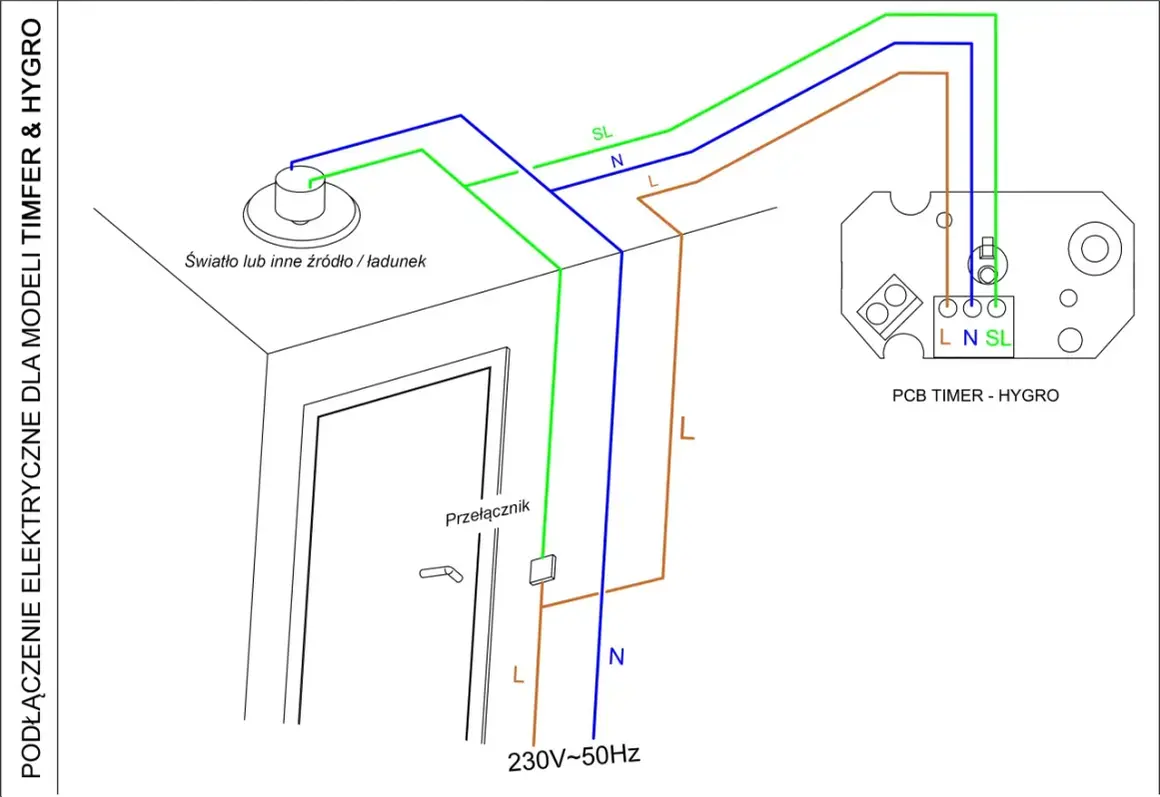

Który schemat podłączenia wybrać
Najprościej myśleć o tym tak: wybierasz między pełną automatyką a automatyką z możliwością ręcznego uruchomienia. To nie jest kwestia gustu, tylko wygody i tego, jakie przewody faktycznie masz w ścianie.
| Wariant | Potrzebne przewody | Kiedy ma sens | Co dostajesz |
|---|---|---|---|
| 2-żyłowy automatyczny | L + N | Gdy wentylator ma reagować wyłącznie na wilgoć | Najprostszy montaż, bez zależności od włącznika światła |
| 3-żyłowy z włącznikiem | L + N + T/LT/LS | Gdy chcesz startu z lampą lub osobnego sterowania | Większa wygoda i możliwość ręcznego uruchomienia |
| Timer z higrostatem | Zależnie od modelu, zwykle L + N + T | Gdy wentylator ma jeszcze chwilę pracować po zgaszeniu światła | Lepsze osuszanie po kąpieli i mniejsze ryzyko zalegającej wilgoci |
W praktyce ten podział wraca w instrukcjach bardzo często: dwa przewody wystarczą do pracy całkowicie automatycznej, a trzeci przydaje się wtedy, gdy chcesz obejść czujnik włącznikiem lub dodać opóźnienie wyłączenia. To właśnie ten wybór decyduje, czy instalacja będzie wygodna na co dzień, czy zacznie przeszkadzać po pierwszym tygodniu.
Podłączenie krok po kroku bez pomyłek
Ja robię to zawsze w tej kolejności, bo dzięki temu nie trzeba później rozkręcać obudowy drugi raz.
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia próbnikiem lub miernikiem.
- Otwórz obudowę i porównaj zaciski z instrukcją konkretnego modelu. Nie zakładaj, że T zawsze oznacza dokładnie to samo co LT.
- Doprowadź przewód do wentylatora tak, by żyły dało się podłączyć bez naciągu. W typowych instalacjach spotyka się przewód 2- albo 3-żyłowy 1,5 mm², ale decyduje dokumentacja urządzenia i projekt instalacji.
- Podłącz L do stałej fazy, N do neutralnego, a przewód sterujący do T/LT/LS, jeśli model go wymaga.
- Jeśli urządzenie ma zacisk ochronny, podłącz PE. Jeśli to model klasy II i zacisku nie ma, nie twórz własnych mostków.
- Ułóż przewody, zamknij obudowę i sprawdź, czy wirnik obraca się swobodnie oraz czy nic nie ociera o kanał.
- Włącz zasilanie i zrób próbę: najpierw ręczne uruchomienie, potem test reakcji na wilgoć.
Warto pamiętać o jednej rzeczy: jeśli wentylator ma pracować również po zgaszeniu światła, stała faza musi pozostać podana cały czas. W przeciwnym razie higrostat nie ma szans działać poprawnie, bo urządzenie jest odcinane razem z lampą.
Jak ustawić higrostat i czas podtrzymania
Higrostat, czyli czujnik wilgotności, uruchamia wentylator po przekroczeniu ustawionego progu wilgotności względnej RH. W łazience zwykle zaczynam od 60-70% RH, bo to rozsądny punkt wyjścia: urządzenie nie odpala od byle pary, ale reaguje wystarczająco szybko po kąpieli.
- Zbyt niski próg oznacza, że wentylator może pracować niemal bez przerwy.
- Zbyt wysoki próg sprawi, że para zdąży osadzić się na lustrze i ścianach.
- Opóźnienie wyłączenia ustawiam tak, by wentylator jeszcze przez kilka minut wyciągał resztki wilgoci z pomieszczenia.
- Jeśli model ma zakres 1-30 minut, w większości mieszkań sensowny start to około 5-15 minut.
- W łazience z bardzo słabą wentylacją czasem trzeba zejść z progiem wilgotności niżej, ale nie bez testów.
Niektóre modele mają także timer lub tryb interwałowy, który okresowo uruchamia wentylator niezależnie od wilgotności. To przydatne rozwiązanie w trudniejszych warunkach, ale nie zastępuje dobrze ustawionego higrostatu. Najlepszy efekt daje dopiero połączenie sensownego progu, opóźnienia i drożnego kanału.
Najczęstsze błędy przy montażu
Najwięcej problemów widzę wtedy, gdy ktoś traktuje wentylator jak prosty odbiornik, a nie urządzenie sterowane elektroniką. Jeden zły ruch i całość działa, ale nie tak, jak powinna.
- Odcięcie stałej fazy włącznikiem światła, mimo że wentylator ma działać autonomicznie.
- Pomylenie przewodu sterującego z zasilaniem stałym.
- Zbyt niska nastawa wilgotności, przez którą urządzenie praktycznie nie gaśnie.
- Montaż zbyt blisko strumienia pary z prysznica, co zawyża odczyt czujnika.
- Zbyt długi, ściśnięty albo źle poprowadzony przewód, który utrudnia zamknięcie obudowy.
- Zaniedbanie kanału i zaworu zwrotnego, przez co spada wydajność i rośnie hałas.
Te błędy są banalne, ale kosztują najwięcej czasu, bo objawy pojawiają się dopiero po kilku dniach użytkowania. Jeśli chcesz uniknąć poprawek, przejdź jeszcze przez bezpieczeństwo i sprawdź, kiedy samodzielny montaż przestaje mieć sens.
Kiedy lepiej oddać montaż elektrykowi
W łazience patrzę nie tylko na schemat połączeń, ale też na warunki montażu. Liczy się klasa szczelności urządzenia, miejsce osadzenia w ścianie lub suficie i stan całej instalacji. Jeżeli producent wymaga konkretnej strefy montażu albo określonego IP, nie warto tego omijać.
Do elektryka odsyłam szczególnie wtedy, gdy instalacja jest stara, w puszce nie ma przewodu ochronnego, przewody są nieczytelnie opisane albo trzeba przerabiać układ włączników. To samo dotyczy sytuacji, gdy wentylator ma pracować w pobliżu strefy narażonej na zachlapanie lub gdy nie masz pewności, czy w ogóle da się bezpiecznie doprowadzić osobny przewód sterujący.
Przy takim sprzęcie oszczędność kilkudziesięciu złotych nie rekompensuje ryzyka błędnego podłączenia. W praktyce jedno sprawdzone połączenie jest tańsze niż dwie poprawki i jedna nieprzespana noc z powodu buczenia albo ciągłej pracy wentylatora.
Co sprawdzić po uruchomieniu wentylatora
Po włączeniu zasilania zrób krótki test w realnych warunkach: zamknij łazienkę, podnieś wilgotność po prysznicu i sprawdź, czy wentylator startuje, a potem jeszcze chwilę pracuje po spadku wilgoci. Jeśli urządzenie reaguje zbyt późno, najpierw koryguj próg higrostatu, a dopiero potem podejrzewaj uszkodzenie.
Ja zwykle zostawiam jedną prostą zasadę: jeśli wentylator ma stałe zasilanie, poprawnie podłączone L i N oraz sensowny próg działania, będzie działał prawie bezobsługowo. Właśnie o to chodzi w takim montażu, bo dobrze zrobiona automatyka ma po prostu znikać z codziennej uwagi i robić swoje.
