W tranzystorze nie chodzi tylko o małą obudowę z trzema nóżkami. Każda elektroda tranzystora ma inną rolę: jedna steruje pracą elementu, druga odbiera lub oddaje nośniki, a trzecia domyka tor prądowy. W tym tekście pokazuję, jak czytać wyprowadzenia BJT i MOSFET, jak nie pomylić pinoutu oraz jak sprawdzić tranzystor multimetrem, zanim wyląduje w układzie.
Najważniejsze jest rozpoznanie, która nóżka steruje, która przewodzi i jak nie pomylić obudowy
- Tranzystor bipolarny ma bazę, emiter i kolektor, a MOSFET ma bramkę, źródło i dren.
- Układ wyprowadzeń zależy od konkretnego modelu i obudowy, więc nie wolno zgadywać po samym wyglądzie elementu.
- W BJT test diody często wystarcza do wstępnej identyfikacji bazy i oceny stanu złącz.
- W MOSFET najważniejsza jest izolowana bramka i prawidłowy kierunek dren-źródło.
- W tranzystorach mocy trzeba sprawdzać także metalową blaszkę, bo bywa połączona elektrycznie z kolektorem lub drenem.
Jakie wyprowadzenia ma tranzystor i co robi każde z nich
W tranzystorze bipolarnym role są rozdzielone bardzo wyraźnie. Baza steruje przepływem, emiter wprowadza nośniki do struktury, a kolektor je odbiera. W praktyce oznacza to, że emiter i kolektor nie są zamienne, nawet jeśli obudowa z zewnątrz wygląda symetrycznie. W MOSFET sprawa wygląda inaczej, bo sterowanie odbywa się napięciem podanym na bramkę, ale także tam źródło i dren nie są „dwiema losowymi nóżkami”.
| Typ tranzystora | Wyprowadzenia | Rola w praktyce |
|---|---|---|
| BJT | baza (B), emiter (E), kolektor (C) | baza steruje prądem kolektor-emiter; emiter i kolektor mają różne zadania i nie powinny być zamieniane |
| MOSFET | bramka (G), źródło (S), dren (D) | bramka steruje napięciowo; źródło bywa punktem odniesienia, a dren przenosi obciążenie |
Najprostsze rozróżnienie jest takie: BJT sterujesz prądem bazy, MOSFET napięciem bramka-źródło. W typowym krzemowym BJT przewodzenie złącza baza-emiter zaczyna się zwykle w okolicy 0,6-0,7 V, ale to nie jest magiczny próg pełnego włączenia, tylko punkt, od którego złącze zaczyna przewodzić. W MOSFET z kolei napięcie progowe często leży mniej więcej w zakresie 1-4 V, lecz to również nie znaczy, że element jest już dobrze otwarty. Ja zawsze sprawdzam w nocie katalogowej, przy jakim VGS producent gwarantuje niski RDS(on), bo to ma znaczenie w praktyce bardziej niż sama wartość threshold.
W układach energetycznych i fotowoltaicznych MOSFET-y pojawiają się bardzo często tam, gdzie liczą się szybkie przełączanie i małe straty. BJT nadal ma sens w prostych sterownikach, wzmacniaczach i układach pomocniczych, ale logika ich wyprowadzeń nie jest taka sama. Kiedy już rozumiesz, co robi każda nóżka, łatwiej przejść do identyfikacji pinów w konkretnej obudowie.
Jak rozpoznać piny w obudowie i na schemacie

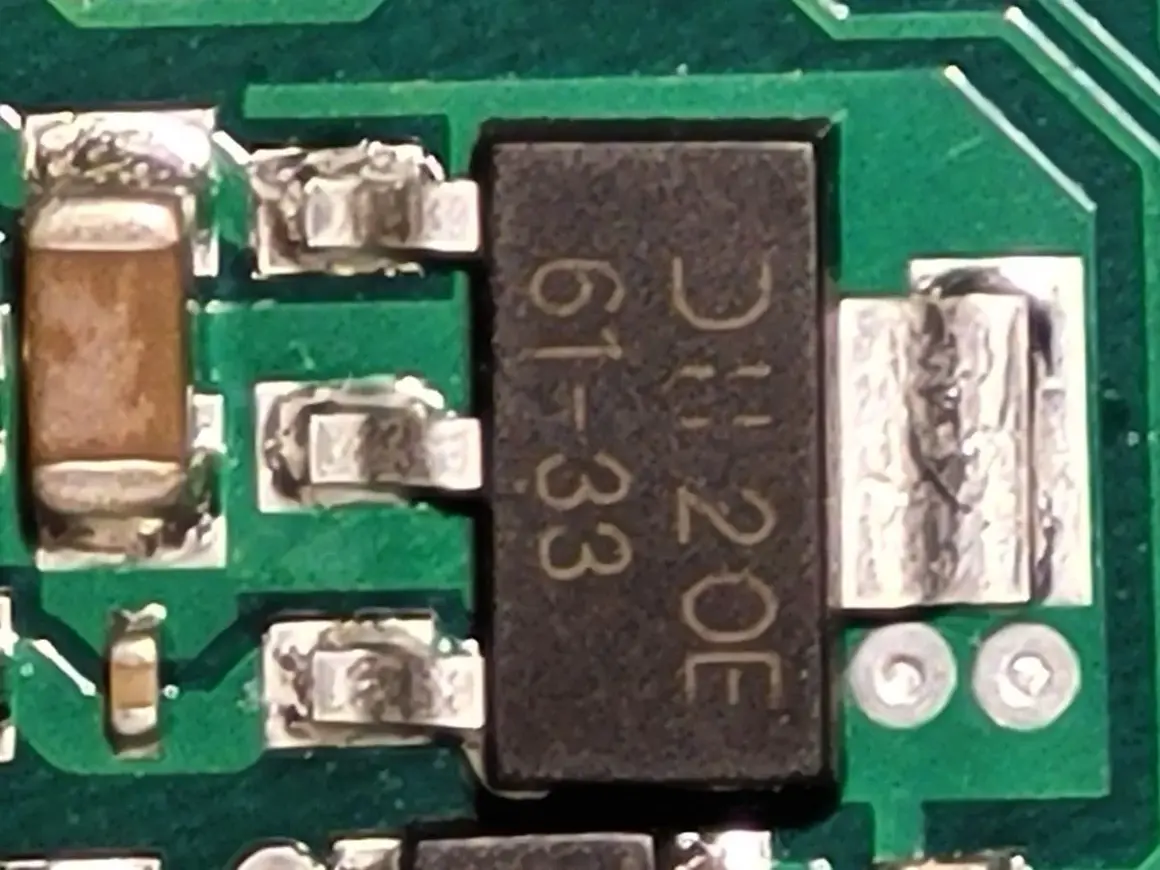

Tu najłatwiej o błąd, bo jedna i ta sama rodzina elementów potrafi występować w różnych obudowach i z inną kolejnością nóg. W TO-92 spotyka się układy typu C-B-E albo E-B-C, w SOT-23 pinout zależy od konkretnego modelu, a w TO-220 środkowa nóżka i metalowa blaszka często są połączone z kolektorem albo drenem. To właśnie dlatego nie zgaduję, tylko patrzę w datasheet.
- Najpierw identyfikuję symbol na schemacie, bo strzałka w BJT od razu mówi, czy to NPN czy PNP.
- Potem sprawdzam widok obudowy, bo producenci rysują pinout z góry, od strony napisów albo od spodu.
- Na końcu szukam informacji o tabie lub radiatorze, bo w tranzystorach mocy to bywa część aktywna elektrycznie.
Jeżeli wymieniasz element w układzie fotowoltaicznym albo w przetwornicy, ten etap oszczędza najwięcej czasu. Zły pinout potrafi wyglądać jak awaria całego sterownika, choć winny jest tylko źle wlutowany tranzystor. I właśnie dlatego kolejny krok to szybka weryfikacja miernikiem, zanim element trafi do układu pod napięciem.
Jak sprawdzić tranzystor multimetrem bez zgadywania

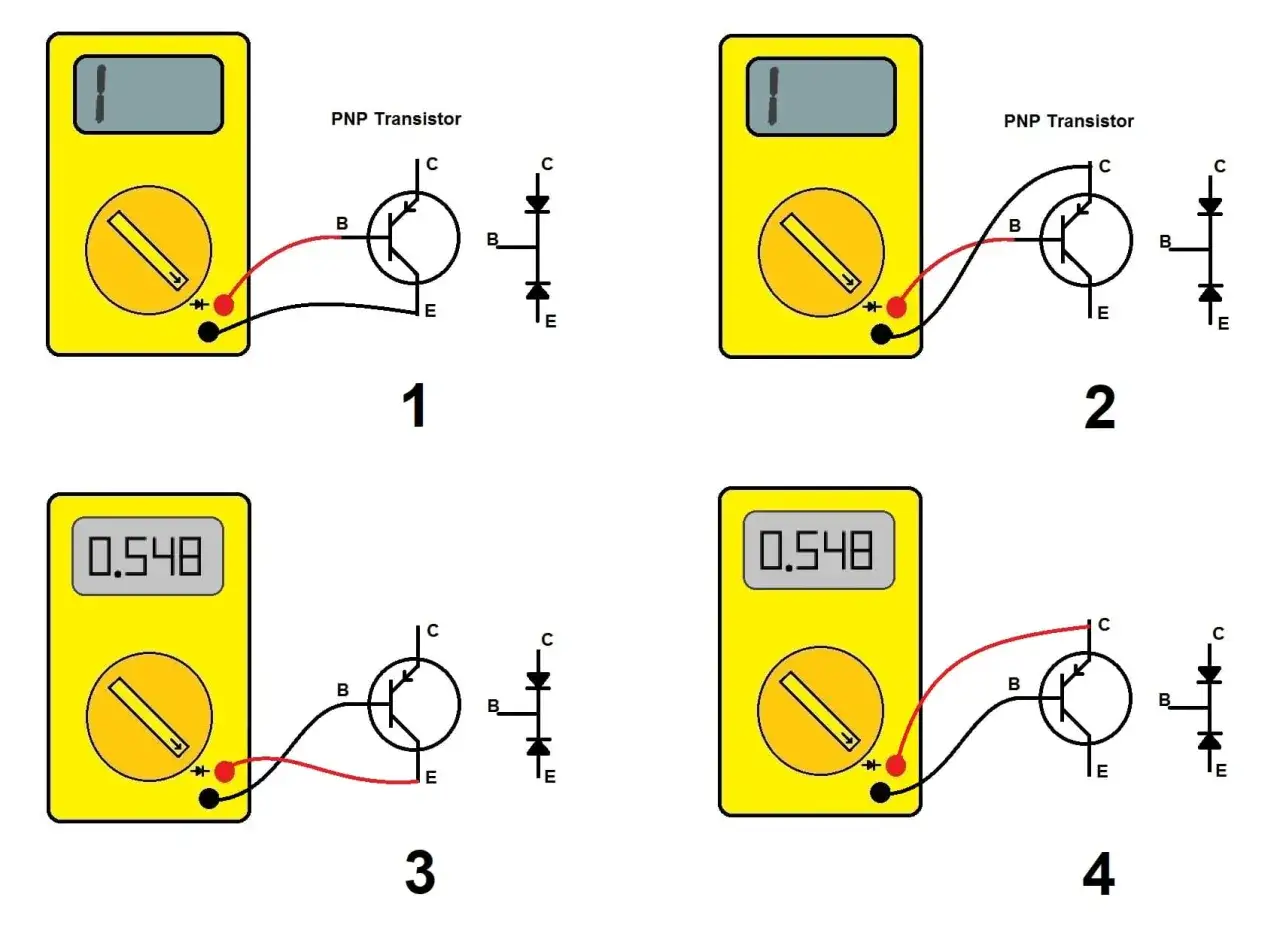

Najbardziej użyteczny test w warsztacie to tryb diody. W BJT zdrowy tranzystor krzemowy zwykle pokazuje między bazą a emiterem oraz bazą a kolektorem spadek rzędu 0,55-0,75 V w jednym kierunku, a w drugim stronę otwartą. Między kolektorem a emiterem nie powinno być zwarcia. W MOSFET sygnałem ostrzegawczym jest zbyt mała rezystancja między bramką a źródłem, bo bramka powinna być niemal całkowicie odizolowana.
| Co mierzę | Sprawny BJT | Sprawny MOSFET | Co może oznaczać problem |
|---|---|---|---|
| B-E / B-C | spadek około 0,55-0,75 V w jedną stronę | nie dotyczy | brak przewodzenia albo zwarcie może wskazywać na uszkodzone złącze |
| C-E / D-S | brak przewodzenia w obu kierunkach | zwykle widoczna dioda pasożytnicza w jedną stronę | zwarcie w obie strony sugeruje przebicie |
| G-S / G-D | nie dotyczy | bardzo duża rezystancja | niska rezystancja między bramką a inną elektrodą oznacza uszkodzenie |
Ja robię ten test zawsze po wylutowaniu albo przynajmniej po odłączeniu jednej z nóżek, bo elementy w układzie równoległe często fałszują odczyt. Jeśli wynik jest chaotyczny, nie zgaduję na ślepo. W praktyce datasheet i pomiar razem dają dużo pewniejszy obraz niż sam symbol na obudowie.
Najczęstsze błędy przy podłączaniu i ich skutki
Największy problem zwykle nie polega na tym, że tranzystor „nie działa”, tylko że działa źle. Zamiana emitera z kolektorem w BJT potrafi drastycznie obniżyć wzmocnienie albo całkiem zablokować poprawne przełączanie. W MOSFET częstym błędem jest traktowanie napięcia progowego jako pełnego włączenia. Element wtedy tylko częściowo przewodzi, grzeje się i traci sprawność.
- Zamiana wyprowadzeń BJT prowadzi do małego wzmocnienia, przegrzewania i niestabilnej pracy.
- Zbyt mały prąd bazy oznacza, że tranzystor nie wchodzi w pełne nasycenie i zaczyna się grzać.
- Brak rezystora bazy może przeciążyć wyjście sterujące, zwłaszcza w układach cyfrowych.
- Zbyt niskie VGS w MOSFET zostawia element w półotwartym stanie, co szybko kończy się stratami mocy.
- Brak rezystora bramkowego lub pull-down zwiększa podatność na zakłócenia i przypadkowe załączanie.
- Ignorowanie taba lub radiatora może spowodować zwarcie do obudowy lub do masy chłodzenia.
W prostych układach sterowanych z logiki często spotyka się rezystor bazy w zakresie 1 kΩ-10 kΩ, ale dobór zawsze zależy od wymaganego prądu kolektora. Dla MOSFET-ów często stosuje się 10-100 Ω w szereg z bramką i 47-220 kΩ jako pull-down, żeby tranzystor nie łapał śmieci z otoczenia. To są wartości orientacyjne, nie święta reguła, ale w praktyce bardzo często wystarczają jako punkt startowy.
Gdzie ta wiedza naprawdę ma znaczenie w elektryce i fotowoltaice
W instalacjach energetycznych tranzystor rzadko pracuje sam dla siebie. Spotkasz go w driverach przekaźników, układach miękkiego startu, przetwornicach DC-DC, sterownikach ładowania i zabezpieczeniach przed odwrotną polaryzacją. W takich miejscach pomylenie elektrod nie kończy się jedynie „brakiem działania”. Często skutkiem jest grzanie, niestabilność albo uszkodzenie układu sterującego, który miał tylko podać sygnał bazy czy bramki.
W praktyce najbardziej czuć to w układach mocy. W przetwornicy step-down źle podłączony MOSFET może powodować duże straty i nieprzyjemne piszczenie. W zabezpieczeniu przed odwrotnym podłączeniem akumulatora zła orientacja źródła i drenu zmienia działanie całego bloku. W sterowaniu przekaźnikiem błędnie rozpoznane emiter i kolektor potrafią sprawić, że przekaźnik zostaje stale włączony albo w ogóle nie reaguje.
- W sterownikach ładowania ważne jest prawidłowe połączenie bramki, bo od niego zależy szybkość i stabilność przełączania.
- W układach PV i inwerterach liczy się też blaszka chłodząca, bo bywa elektrycznie aktywna i nie może dotknąć przypadkowego elementu.
- Przy wymianie elementu na zamiennik trzeba sprawdzić nie tylko parametry prądowe, ale także dokładny pinout i typ obudowy.
To właśnie dlatego w elektronice energetycznej znajomość wyprowadzeń nie jest teorią dla samej teorii. Dobrze rozpoznane piny oszczędzają czas, chronią sterownik i pozwalają szybciej ocenić, czy problem leży w samym tranzystorze, czy w otoczeniu układu.
Trzy sprawdzenia, które robię przed pierwszym uruchomieniem
Zanim podam zasilanie, zawsze wykonuję trzy krótkie kroki. Po pierwsze porównuję symbol z notą katalogową i sprawdzam widok obudowy. Po drugie upewniam się, czy tab nie wymaga izolacji od radiatora. Po trzecie robię szybki test multimetrem, żeby potwierdzić, że złącza zachowują się tak, jak powinny.
- Sprawdzam, czy opis na płytce odpowiada rzeczywistemu pinoutowi konkretnego modelu.
- Weryfikuję, czy radiator, metalowa blaszka lub śrubowanie nie robią przypadkiem zwarcia.
- Mierzę tranzystor przed montażem, bo to prostsze niż szukanie błędu po uruchomieniu całego układu.
Jeśli mam wątpliwość, wolę zatrzymać się na dwóch minutach i sprawdzić układ niż później szukać, dlaczego element bierze za duży prąd albo grzeje się od pierwszego startu. To zwykle wystarcza, żeby uniknąć najgorszych pomyłek i złożyć układ, który działa od razu stabilnie.
