Para Darlingtona to prosty sposób na uzyskanie bardzo dużego wzmocnienia prądowego z dwóch tranzystorów bipolarnych połączonych w jedną całość. W praktyce sprawdza się tam, gdzie sygnał sterujący jest słaby, a trzeba włączyć przekaźnik, cewkę, diodę mocy albo inne obciążenie wymagające większego prądu. To rozwiązanie ma jednak cenę: większy spadek napięcia, wolniejsze wyłączanie i niższą sprawność niż w układach, które buduje się dziś najczęściej na MOSFET-ach.
Najważniejsze fakty, które warto mieć z tyłu głowy
- To połączenie dwóch tranzystorów BJT działa jak jeden element o bardzo dużym wzmocnieniu prądowym.
- Największa zaleta to możliwość sterowania dużym prądem bardzo małym prądem bazy.
- Największy koszt to wyższy spadek napięcia i wolniejsze przełączanie niż w prostszych rozwiązaniach.
- W systemach zasilanych z akumulatora lub paneli PV każda dodatkowa strata ma znaczenie.
- W praktyce często lepiej kupić gotowy tranzystor Darlingtona lub układ wielokanałowy niż składać wszystko z pojedynczych elementów.
Jak działa para Darlingtona i skąd bierze się tak duże wzmocnienie

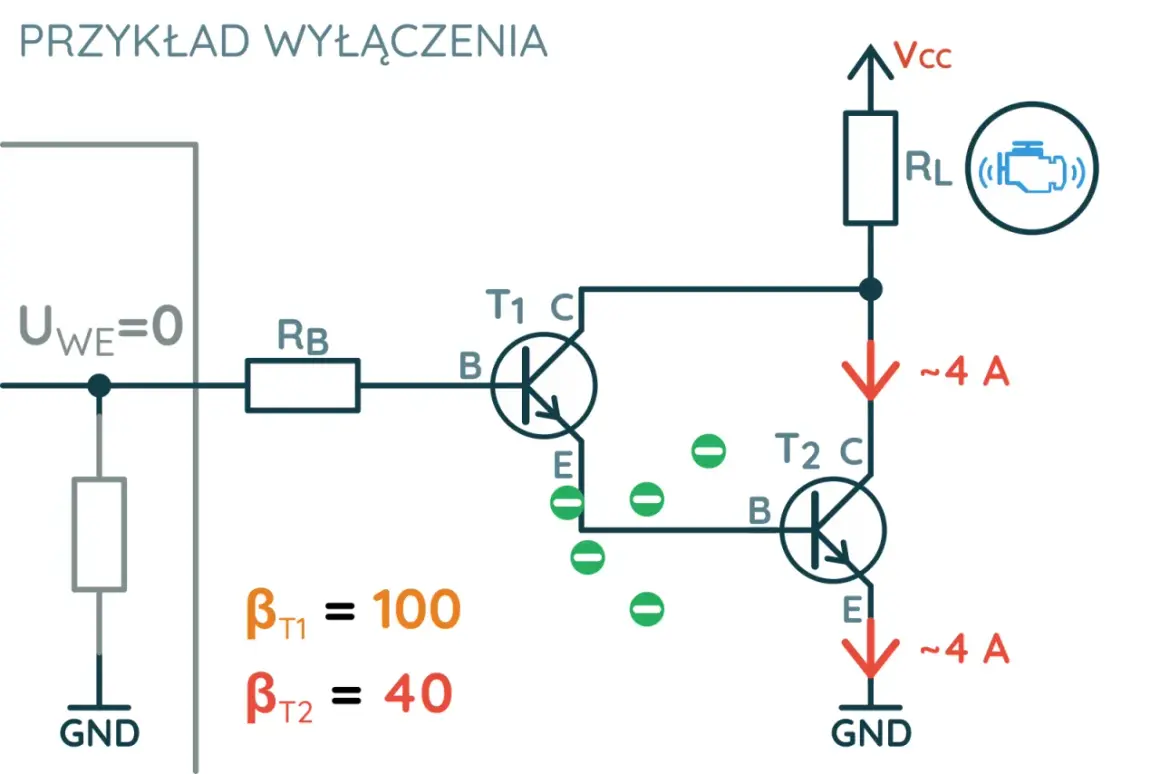

Najprościej mówiąc, pierwszy tranzystor wzmacnia prąd wejściowy, a jego emiter zasila bazę drugiego. Drugi tranzystor robi już właściwą pracę na obciążeniu, więc całość zachowuje się jak jeden tranzystor o znacznie większym wzmocnieniu prądowym. Najczęściej spotyka się wersję NPN, ale układ PNP działa analogicznie, tylko z odwróconą polaryzacją.
W przybliżeniu można przyjąć, że βcałk ≈ β1 × β2, a dokładniej dochodzą jeszcze składniki β1 i β2. W praktyce ważniejsze od samej matematyki jest to, że mały prąd bazy pierwszego tranzystora potrafi uruchomić dużo większy prąd kolektora całego zestawu. To właśnie dlatego ten układ bywa wygodny w sterowaniu z mikrokontrolera, czujnika albo optoizolatora.
Warto też pamiętać, że nie jest to wzmacniacz napięciowy. Tu nie chodzi o podbijanie napięcia na wyjściu, tylko o przeniesienie bardzo słabego sterowania na znacznie większy prąd obciążenia. To rozróżnienie później robi dużą różnicę przy projektowaniu.
W następnej sekcji widać już wyraźnie, gdzie to rozwiązanie daje przewagę, a gdzie zaczyna kosztować więcej, niż przeciętnie się zakłada.
Jakie są zalety i gdzie kończą się możliwości tego połączenia
Jak podaje STMicroelectronics, takie połączenie tranzystorów daje wysokie wzmocnienie, ale płaci za to większym spadkiem napięcia i wolniejszym wyłączaniem. Ja patrzę na to jako na uczciwy kompromis: świetny, gdy brakuje prądu sterującego, mniej atrakcyjny, gdy liczy się sprawność energetyczna.
| Cecha | Co to oznacza w praktyce |
|---|---|
| Wzmocnienie prądowe | Bardzo duże, więc mały prąd wejściowy może sterować większym obciążeniem. |
| Napięcie baza-emiter | Zwykle około 1,2-1,4 V, bo sumują się dwa złącza baza-emiter. |
| Spadek napięcia w nasyceniu | Wyższy niż w pojedynczym BJT, więc część energii zamienia się w ciepło. |
| Szybkość przełączania | Niższa, dlatego to nie jest mój pierwszy wybór do szybkiego PWM. |
| Sprawność | Gorsza niż w dobrze dobranym MOSFET-cie, szczególnie przy niskich napięciach zasilania. |
Jeśli pracujesz z 5 V albo 3,3 V, ten dodatkowy spadek na wejściu naprawdę ma znaczenie. W torach zasilanych z baterii lub panelu słonecznego nawet pozornie mała strata zaczyna szybko wpływać na bilans całego układu. To prowadzi wprost do pytania, gdzie taki tranzystor ma sens w praktyce.
Gdzie taka para sprawdza się najlepiej
Ja najczęściej widzę ją w torach sterujących, nie w głównej ścieżce mocy. Dobrze działa tam, gdzie mikrokontroler, czujnik albo optoizolator ma podać tylko kilka miliamperów, a na wyjściu trzeba przełączyć kilkadziesiąt lub kilkaset miliamperów.
- sterowanie przekaźnikami i małymi cewkami
- proste stopnie pośrednie w elektronice użytkowej i automatyce
- wejścia z bardzo słabym sygnałem wyjściowym, które nie udźwigną bezpośrednio większego obciążenia
- układy scalone z wieloma kanałami, na przykład ULN2003 lub podobne drivery tranzystorowe
- elementy pomocnicze w instalacjach PV, na przykład sygnalizacja stanu, wentylatory, małe napędy czy odłączanie obciążenia
W systemach opartych na energii z akumulatora lub paneli fotowoltaicznych używam tego rozwiązania ostrożnie. Jeśli obciążenie ma pracować długo, a każdy wat ma znaczenie, strata na spadku napięcia potrafi być nieproporcjonalnie bolesna. Gdy jednak liczy się prostota interfejsu między słabym sygnałem a cewką czy przekaźnikiem, taka para nadal jest bardzo praktyczna.
Żeby jednak korzystać z niej rozsądnie, trzeba policzyć sterowanie bazą, a nie tylko zmontować tranzystory „na oko”.
Jak dobrać elementy i policzyć sterowanie bazą
Najprościej zaczynam od dwóch liczb: prądu obciążenia i napięcia sterującego. Potem przyjmuję konserwatywne wzmocnienie, bo katalogowe β nie utrzymuje się w każdym punkcie pracy, zwłaszcza gdy tranzystor wchodzi w nasycenie.
Przyjmij zapas, nie granicę z noty katalogowej
Jeśli obciążenie potrzebuje 300 mA, a przyjmiesz efektywne wzmocnienie 500, minimalny prąd bazy wyjdzie 0,6 mA. W praktyce dałbym raczej 1,5-3 mA zapasu, bo realny układ nie pracuje w idealnych warunkach, a temperatura i rozrzut parametrów robią swoje.
Przeczytaj również: Technik elektryk jakie przedmioty rozszerzone, aby nie żałować wyboru
Policz rezystor bazowy z prostego wzoru
W przybliżeniu używam zależności: Rb = (Uster - VBE) / IB. Dla sterowania z 5 V, napięcia baza-emiter rzędu 1,2-1,4 V i prądu bazy 2 mA rezystor wypada w okolicy 1,8-1,9 kΩ. Przy sterowaniu z 3,3 V trzeba być ostrożniejszym, bo po odjęciu spadku na dwóch złączach zostaje już niewiele miejsca na rezystor i prąd sterujący.
To jeden z powodów, dla których ten układ bywa wygodniejszy przy sterowaniu z wyższego poziomu logicznego niż przy bardzo niskonapięciowych wyjściach. Jeśli ten etap pominiesz, najczęściej wrócą dwa problemy: zbyt mały prąd bazy albo zbyt duże straty na wyjściu.
Najczęstsze błędy przy projektowaniu
- Projektowanie wyłącznie na podstawie katalogowego wzmocnienia, bez zapasu.
- Ignorowanie tego, że dwa złącza baza-emiter zabierają około 1,2-1,4 V.
- Stosowanie tego połączenia do szybkiego PWM, gdzie wolne wyłączanie zaczyna przeszkadzać.
- Brak kontroli strat mocy w obwodach zasilanych z baterii lub paneli.
- Mylenie dużego wzmocnienia z dobrym zachowaniem jako przełącznika. To nie jest to samo.
W praktyce jeden dodatkowy volt spadku robi małą różnicę w testerze stołowym, ale w instalacji solarnej albo w układzie bateryjnym potrafi zauważalnie pogorszyć bilans energii. Dlatego przy pierwszym prototypie zawsze sprawdzam nie tylko, czy działa, ale też jak się nagrzewa i ile realnie traci. Z tego miejsca łatwo już przejść do pytania, czy w ogóle warto wybierać to rozwiązanie, skoro istnieją prostsze alternatywy.
Kiedy lepiej wybrać inny element niż para Darlingtona
Jeżeli celem jest wydajność energetyczna, zwykle patrzę najpierw na MOSFET. Jeżeli chcę po prostu podbić prąd sterujący i nie walczę o każdy miliwat, Darlington nadal ma sens. Poniżej najprostsze porównanie, które sam wykorzystuję przy szybkiej ocenie projektu.
| Rozwiązanie | Największy plus | Największy minus | Najlepsze zastosowanie |
|---|---|---|---|
| Para Darlingtona | Bardzo duże wzmocnienie prądowe i proste sterowanie | Większy spadek napięcia i wolniejsze wyłączanie | Słaby sygnał sterujący, umiarkowane prądy, proste układy sterujące |
| Pojedynczy BJT | Mniejszy spadek i prostsze zachowanie przełączające | Potrzebuje większego prądu bazy | Klasyczne przełączanie i wzmacnianie przy umiarkowanych wymaganiach |
| MOSFET | Najlepsza sprawność przewodzenia | Wymaga poprawnego sterowania bramką | Układy bateryjne, PV, energooszczędne sterowanie i wyższe prądy |
W instalacjach fotowoltaicznych i w systemach z akumulatorem MOSFET bardzo często wygrywa, bo nie marnuje energii na zbędnym spadku napięcia. Darlington zostawiam tam, gdzie priorytetem jest prostota i możliwość wysterowania obciążenia z naprawdę słabego źródła sygnału. To już prowadzi do ostatniego, praktycznego wniosku, który warto mieć przy sobie podczas projektowania.
Co warto zapamiętać, gdy projektujesz sterowanie z ograniczonej energii
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: nie oceniaj tego połączenia wyłącznie po samym wzmocnieniu. Najpierw sprawdź, ile prądu dostarczy sterowanie, potem policz spadek napięcia, a dopiero na końcu zdecyduj, czy to rzeczywiście najlepszy wybór.
W mojej ocenie para Darlingtona jest świetnym narzędziem do prostego podbicia prądu w torze sterującym, ale w energooszczędnych projektach trzeba ją traktować ostrożnie. Gdy bilans mocy ma znaczenie, zwykle wygrywa rozwiązanie o mniejszym spadku na przewodzeniu, nawet jeśli wymaga trochę staranniejszego sterowania.
