Dolne przyłącze grzejnika ma sens wtedy, gdy liczy się estetyka, prosty układ rur i wygodniejszy montaż osprzętu. To właśnie podłączenie grzejnika od dołu wybiera się najczęściej tam, gdzie instalacja ma wyglądać czysto, a jednocześnie działać stabilnie i bez szumu. W tym artykule pokazuję, jak dobrać właściwy zawór, jak przebiega montaż, gdzie najczęściej pojawiają się błędy i co sprawdzić po uruchomieniu.
Najważniejsze informacje przed montażem
- Dolne podłączenie najlepiej sprawdza się w grzejnikach przygotowanych fabrycznie do takiego układu, zwłaszcza w modelach dekoracyjnych i łazienkowych.
- Na zasilaniu montuje się zawór termostatyczny, a na powrocie zawór odcinający lub równoważący przepływ.
- Przed zakupem trzeba sprawdzić stronę przyłącza, rozstaw króćców i to, czy instalacja jest dwururowa czy jednorurowa.
- Najczęstsze problemy wynikają z odwrotnego podłączenia zasilania i powrotu, braku płukania instalacji oraz słabego odpowietrzenia.
- Po montażu grzejnik powinien nagrzewać się równomiernie, bez bulgotania i bez przecieków na połączeniach.
Na czym polega dolne podłączenie grzejnika i kiedy ma sens

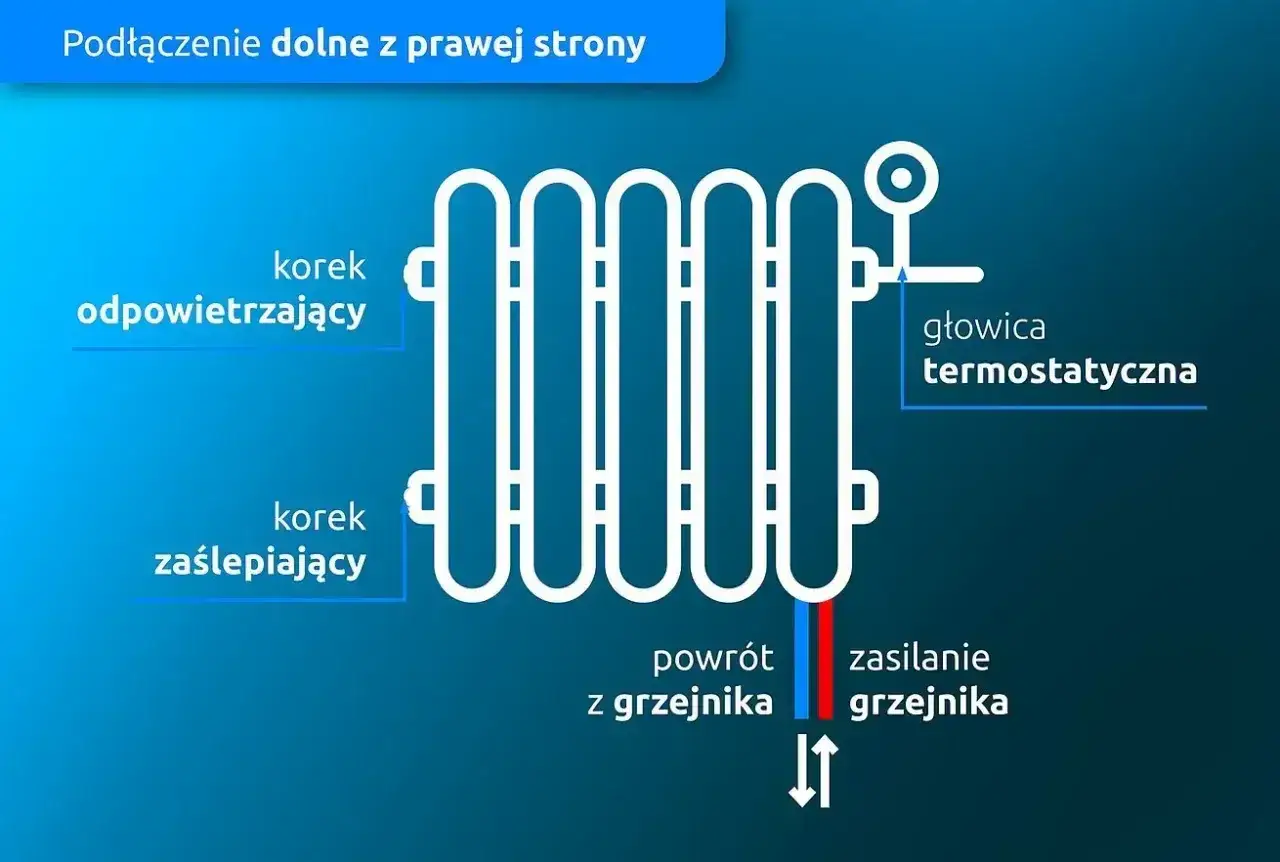

W dolnym podłączeniu rury zasilająca i powrotna wchodzą do grzejnika od spodu, zwykle przez specjalny zestaw armatury. W praktyce oznacza to bardziej uporządkowany wygląd, łatwiejsze sprzątanie wokół urządzenia i mniejszą widoczność rur. Taki układ dobrze pasuje do grzejników panelowych z przyłączem dolnym, modeli dekoracyjnych oraz wielu grzejników łazienkowych.
Ja traktuję to rozwiązanie jako sensowne przede wszystkim w instalacjach z wymuszonym obiegiem, gdzie przepływ wody jest stabilny i przewidywalny. W starszych układach grawitacyjnych albo w grzejnikach, które nie są przystosowane do dolnego zasilania, efekt bywa dużo gorszy, a czasem montaż po prostu nie ma technicznego uzasadnienia. Warto też pamiętać, że nie każdy model ma identyczne przyłącze: spotyka się wersje prawe, lewe i środkowe, więc nie wolno kupować osprzętu w ciemno.
Jeśli planujesz taki montaż w łazience, zyskujesz jeszcze jedną rzecz: w części modeli łatwiej później dołożyć grzałkę elektryczną, o ile producent przewidział wolny króciec i taką pracę całego zestawu. Zanim jednak myśli się o dodatkach, trzeba dobrze dobrać podstawową armaturę.
Co przygotować, żeby nie kupić złego zestawu
| Element | Dlaczego jest potrzebny | Na co zwracam uwagę |
|---|---|---|
| Grzejnik z dolnymi króćcami | Bez właściwego modelu nie da się wykonać estetycznego i szczelnego podłączenia od spodu. | Sprawdzam stronę przyłącza, rozstaw króćców i zgodność z kartą produktu. |
| Zawór termostatyczny | Reguluje dopływ ciepłej wody do grzejnika. | Musi trafić na zasilanie i być zamontowany zgodnie z kierunkiem przepływu. |
| Zawór powrotny lub odcinający | Pozwala zamknąć i wyważyć obieg, a przy serwisie odizolować grzejnik. | Dobieram go do układu dwururowego albo do specjalnego rozwiązania jednorurowego. |
| Uszczelki i adaptery | Zapewniają szczelne połączenie między króćcem grzejnika a zaworem. | Muszą pasować do konkretnego gwintu i typu złączki. |
| Odpowietrznik | Usuwa powietrze z górnej części grzejnika. | Montuję go w najwyższym punkcie urządzenia, nie na ślepo w dowolnym miejscu. |
| Uchwyty montażowe | Stabilizują grzejnik na ścianie. | Sprawdzam nośność ściany i zachowuję odpowiedni odstęp od podłogi oraz ściany. |
| Narzędzia i materiały uszczelniające | Bez nich trudno wykonać montaż bez wycieków. | Przydadzą się klucze, poziomica, materiał uszczelniający i ewentualnie pasta do gwintów. |
| Grzałka elektryczna, jeśli planujesz tryb mieszany | Rozszerza funkcję grzejnika w łazience. | Ma sens tylko wtedy, gdy dany model i osprzęt przewidują takie rozwiązanie. |
Najważniejsza rzecz, o której wiele osób zapomina, to rozróżnienie instalacji dwururowej i jednorurowej. W dwururowej zasilanie i powrót pracują osobno, a w jednorurowej potrzebny jest zawór z obejściem, bo zwykły zestaw potrafi zaburzyć przepływ w całym obiegu. Ja zawsze sprawdzam to przed zakupem, bo późniejsza poprawka kosztuje więcej czasu niż sam dobry dobór.
Gdy komplet jest już dobrany, można przejść do montażu w logicznej kolejności.

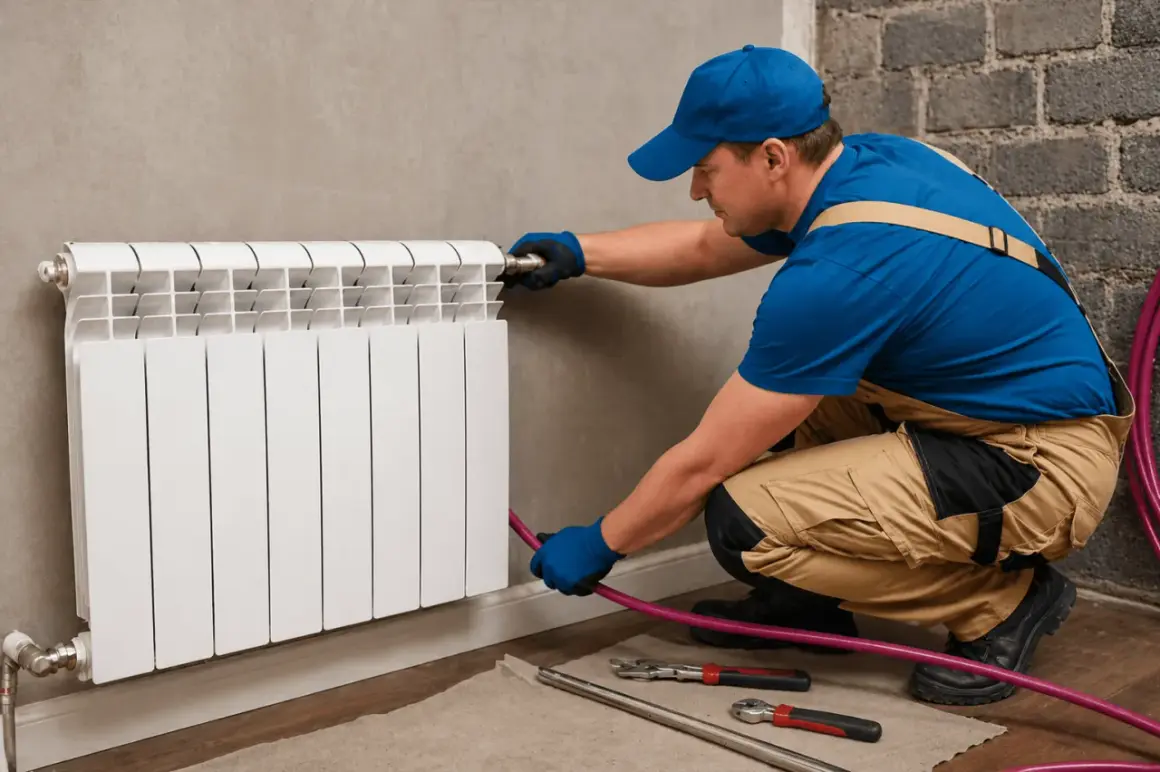

Jak wykonać montaż krok po kroku
- Wyłącz źródło ciepła i odetnij odcinek instalacji, nad którym pracujesz. Jeśli wymieniasz grzejnik na czynnej instalacji, woda musi zostać spuszczona albo odcięta zaworami w sposób bezpieczny i zgodny z układem.
- Sprawdź kierunek przepływu na korpusie zaworu. Strzałka nie jest ozdobą, tylko wskazaniem, gdzie ma wpływać woda zasilająca.
- Przykręć zawór termostatyczny do strony zasilania, a zawór powrotny do drugiej strony. Jeśli producent przewidział połączenie płaskie, stożkowe albo gwintowane, dobierz dokładnie taki sposób uszczelnienia.
- Zawieś grzejnik na uchwytach i ustaw go w poziomie. Zostaw odpowiedni luz montażowy: w praktyce dół grzejnika powinien mieć zwykle co najmniej około 10 cm od podłogi, a od ściany tyle, by głowica i armatura miały swobodny dostęp do powietrza.
- Podłącz rury do właściwych króćców. Nie skręcaj przewodów na siłę i nie wymuszaj osi, jeśli rury nie trafiają idealnie w przyłącze. Lepiej skorygować prowadzenie rur niż dociągać wszystko naprężeniem.
- Napełnij instalację bardzo powoli. Przy takich grzejnikach często najpierw odkręca się zawór powrotny przy zamkniętym termostatycznym, a potem powoli wpuszcza wodę, jednocześnie kontrolując odpowietrznik.
- Odpowietrz grzejnik, aż pojawi się równy strumień wody bez powietrza. Dopiero wtedy domknij odpowietrznik i otwórz oba zawory do pozycji roboczej.
- Sprawdź szczelność wszystkich połączeń. Pierwsza kontrola powinna nastąpić od razu po montażu, druga po nagrzaniu instalacji, bo dopiero wtedy wychodzą słabsze punkty uszczelnienia.
W modelach z wbudowanym zestawem zaworowym nie zgaduję strony przyłącza na oko. Jeśli producent przewiduje wersję prawą dolną, lewą dolną albo środkową, trzeba to dopasować przed montażem, bo później nie zawsze da się bezpiecznie obrócić cały układ. To właśnie na tym etapie najczęściej rozstrzyga się, czy instalacja będzie działać czysto i bezproblemowo, czy tylko „jakoś się zmieści”.
Odpowietrzenie i pierwsze uruchomienie bez niespodzianek
Przy pierwszym uruchomieniu nie przyspieszam. Zbyt szybkie napełnienie układu potrafi wprowadzić do grzejnika kieszenie powietrzne, które potem objawiają się bulgotaniem, zimną górą i nierównym nagrzewaniem. Najlepiej odpowietrzać instalację na chłodnym układzie, bo wtedy łatwiej odróżnić powietrze od normalnej pracy zaworu.
Jeśli grzejnik ma klasyczny odpowietrznik na górze, otwieram go do momentu, aż zamiast syczenia pojawi się woda. Potem zamykam go szczelnie i obserwuję, czy cała powierzchnia nagrzewa się równomiernie. Dobrze ustawiony grzejnik powinien być ciepły od góry do dołu, a nie tylko w dolnej części.
W praktyce robię jeszcze jedną rzecz: po godzinie pracy wracam do grzejnika i sprawdzam, czy nie pojawiły się ślady wilgoci na złączkach. Czasem mały przeciek wychodzi dopiero po tym, jak instalacja złapie temperaturę roboczą. To drobiazg, który łatwo przeoczyć, a potem wraca w najgorszym możliwym momencie.
Najczęstsze błędy, które psują efekt
Większość problemów przy dolnym przyłączu nie wynika z samego grzejnika, tylko z pośpiechu albo złego doboru osprzętu. Najczęściej widzę te same potknięcia:
| Błąd | Co się dzieje | Jak to naprawiam |
|---|---|---|
| Zamiana zasilania z powrotem | Grzejnik grzeje słabo, a zawór termostatyczny pracuje niezgodnie z projektem. | Sprawdzam strzałkę na korpusie i przepinam króćce zgodnie z kierunkiem przepływu. |
| Dobór złej wersji prawej, lewej lub środkowej | Przyłącza nie pokrywają się z rurami albo armatura jest naprężona. | Dobieram właściwy wariant jeszcze przed montażem, a nie po pierwszym przecieku. |
| Brak płukania instalacji | Opiłki i osady blokują wkładkę zaworu albo przyspieszają zużycie uszczelek. | Przed podłączeniem płuczę instalację i sprawdzam, czy w obiegu nie ma zanieczyszczeń. |
| Za mocne dokręcenie złączek | Uszczelka pracuje pod naprężeniem, pojawiają się mikrowycieki albo uszkodzenie gwintu. | Dokręcam z wyczuciem i nie używam siły tam, gdzie ma pracować uszczelnienie płaskie. |
| Zakryta głowica termostatyczna | Głowica odczytuje złą temperaturę i przymyka grzejnik w niewłaściwym momencie. | Zapewniam jej dostęp do powietrza i nie chowam jej za zasłoną lub osłoną dekoracyjną. |
| Pominięcie odpowietrzenia | Góra grzejnika pozostaje zimna, pojawia się bulgotanie i spadek mocy grzewczej. | Odpowietrzam układ do końca i sprawdzam go jeszcze raz po rozgrzaniu. |
W przypadku układu jednorurowego jeden błąd boli szczególnie mocno: zastosowanie zwykłego zaworu bez obejścia. Wtedy przepływ wody przez pozostałe grzejniki może się rozjechać, a cała instalacja traci przewidywalność. To już nie jest drobna niedoróbka, tylko problem systemowy.
Po wyłapaniu tych błędów zostaje jeszcze jedna rzecz, którą wiele osób traktuje zbyt lekko: regulacja przepływu.
Jak ustawić przepływ i temperaturę po montażu
Zawór na powrocie nie służy tylko do zamykania grzejnika. To także punkt, w którym ustawia się przepływ wstępny, czyli ograniczenie ilości wody dopływającej do urządzenia. Ja zawsze patrzę na to jak na prosty sposób na wyrównanie pracy całej instalacji: grzejnik bliżej źródła ciepła nie powinien „zabierać” całego przepływu kosztem dalszych pomieszczeń.
Jeśli w domu jest kilka grzejników, najrozsądniej jest zacząć od otwarcia głowicy i ustawienia zaworu powrotnego w pozycji wyjściowej, a potem dopiero korygować układ w praktyce. Gdy grzejnik szumi, zwykle przepływ jest zbyt duży. Gdy pomieszczenie nagrzewa się wolno mimo otwartej głowicy, problemem bywa zbyt mały przepływ albo źle ustawiona instalacja. W systemach pracujących na niższych temperaturach, na przykład przy nowoczesnych źródłach ciepła, taka regulacja ma jeszcze większe znaczenie, bo byle błąd szybciej wychodzi na powierzchnię.
W uproszczeniu patrzę na trzy sygnały: równomierne nagrzewanie, brak hałasu i stabilną temperaturę w pokoju. Jeżeli choć jeden z tych warunków nie jest spełniony, nie zakładam od razu winy grzejnika. Najpierw sprawdzam nastawę zaworu, odpowietrzenie i to, czy głowica ma realny kontakt z temperaturą pomieszczenia, a nie z ciepłem zasłony czy mebla.
Kiedy lepiej wezwać instalatora
Są sytuacje, w których samodzielny montaż ma sens, ale tylko wtedy, gdy wymieniasz grzejnik w układzie już przygotowanym pod taki sam typ przyłącza. Jeśli trzeba przerabiać rury, lutować miedź, zaciskać system PEX albo zmieniać układ z jednorurowego na dwururowy, ryzyko błędu rośnie bardzo szybko. Jedna nieszczelna złączka potrafi narobić większych szkód niż koszt pracy fachowca.
Instalatora warto też wezwać wtedy, gdy grzejnik ma pracować w układzie z dodatkową grzałką elektryczną, bo dochodzi wtedy nie tylko hydraulika, ale też poprawne podłączenie elektryczne. Podobnie jest w przypadku urządzeń objętych gwarancją producenta, jeśli instrukcja wymaga montażu przez uprawnioną osobę. Ja traktuję to pragmatycznie: jeśli montaż wymaga już nie tylko klucza i poziomicy, ale również korekty całego obiegu, lepiej nie oszczędzać na etapie robocizny.
W praktyce prosta wymiana na identyczny model bywa jeszcze do zrobienia samodzielnie, ale każda przeróbka instalacji to już inna liga. Im mniej pewności co do szczelności, tym szybciej powinien pojawić się fachowiec.
Co sprawdzam po pierwszym grzaniu, zanim uznam montaż za gotowy
- Czy zasilanie i powrót są podłączone zgodnie z oznaczeniami na korpusie zaworu.
- Czy grzejnik nagrzewa się równomiernie i nie zostaje chłodny w górnej części.
- Czy przy połączeniach nie ma nawet minimalnej wilgoci po rozgrzaniu instalacji.
- Czy głowica termostatyczna ma swobodny dostęp do powietrza i nie jest zasłonięta.
- Czy zawór powrotny nie jest ustawiony zbyt agresywnie, przez co grzejnik nie szumi i nie dławi przepływu.
Jeśli te punkty są odhaczone, dolne przyłącze zwykle działa bezproblemowo i daje to, czego oczekuje się od takiego montażu: porządek wizualny, wygodę użytkowania i równą pracę grzejnika. Samo podłączenie grzejnika od dołu nie jest trudne, ale wymaga dokładności w doborze zaworów, cierpliwości przy odpowietrzaniu i kontroli po pierwszym uruchomieniu. Właśnie te trzy rzeczy najczęściej decydują o tym, czy instalacja będzie po prostu zamontowana, czy naprawdę dobrze wykonana.
